LTC1871在单端升压、反激和SEPIC拓扑结构方面实现了业界最高的效率

摘要： LTC1871是一款针对升压、SEPIC和反激变换器应用进行了优化的通用DC/DC控制器IC。它在一个小的MS10封装中提供灵活，高性能的操作，以扩展从单电池，锂离子电池便携式电子设备到高压，高功率电信设备的应用范围。

LTC1871是一款针对升压、SEPIC和反激变换器应用进行了优化的通用DC/DC控制器IC。它在一个小的MS10封装中提供灵活，高性能的操作，以扩展从单电池，锂离子电池便携式电子设备到高压，高功率电信设备的应用范围。

LTC1871与传统的电流模式控制器不同，因为电流控制回路可以通过感应功率MOSFET开关上的压降而不是通过离散感测电阻来关闭，如图1a所示。这种传感技术为单端电流模式变换器提供了最大的效率。对于功率MOSFET的漏极超过36V的应用，或者当更精确地控制最大电流很重要时，LTC1871也可以与传统的感测电阻一起使用，如图1b所示。

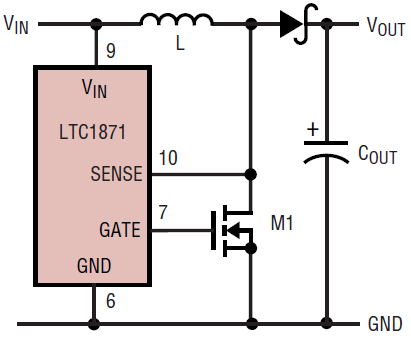

图1 a。感应功率MOSFET的漏极

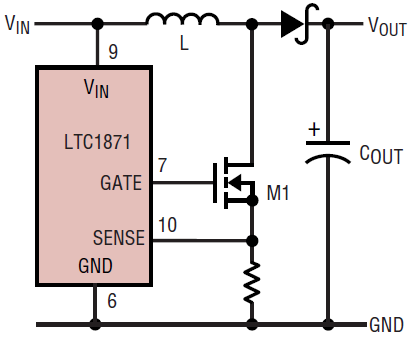

图1 b。感应电源上的功率MOSFET

LTC1871能够在2.5V至32V (36V Abs Max)的输入电压下工作，同时具有低静态电流。当工作在连续导通模式(CCM)时，IC所产生的静态电流通常仅为550µA加上开关外部功率MOSFET栅极所需的电流(I(QTOT) = 550µA + Q(G)·f(OSC))。在突发模式操作中，在轻负载下，该总静态电流(I(QTOT))可以降至250µA。最后，当芯片处于关机模式时，RUN引脚低于1.248V，总静态电流降至非常低的10µa。

转换器的工作频率可以通过从FREQ引脚到地的单个电阻在50khz至1mhz范围内编程。此外，对于需要由外部时钟控制转换器开关频率的系统，可以使用MODE/SYNC引脚同步LTC1871。

一个二对一转换器:高效率5V输出升压转换器从2.5V或3.3V输入操作

图2说明了一个5V输出升压稳压器，可以从2.5V或3.3V输入电源工作。拥有一个可以在不同电源电压下运行的单一转换器，大大简化了批量制造商的组件采购和生产控制。这种特殊的设计利用了No R(SENSE) 技术，以最大限度地提高效率，减少电路板空间和总成本。在300kHz的开关频率下工作，可以使用来自Toko的小型，廉价的1.8µH电感器。一个Siliconix/Vishay SO-8功率MOSFET (Si9426，其最大R(DS(ON))在V(GS) = 2.5V时为16毫欧，在V(GS) = 4.5V时为13.5毫欧)和一个International Rectifier表面安装二极管(30BQ015)被选择用于2.0A输出电流水平。使用三洋POSCAPs和低ESR Taiyo Yuden陶瓷电容器的组合将输出纹波降低到60mV(P-P)以下。应该注意的是，这样的转换器的输出电流可以很容易地通过选择芯片周围的组件来缩放，而无需修改基本设计。

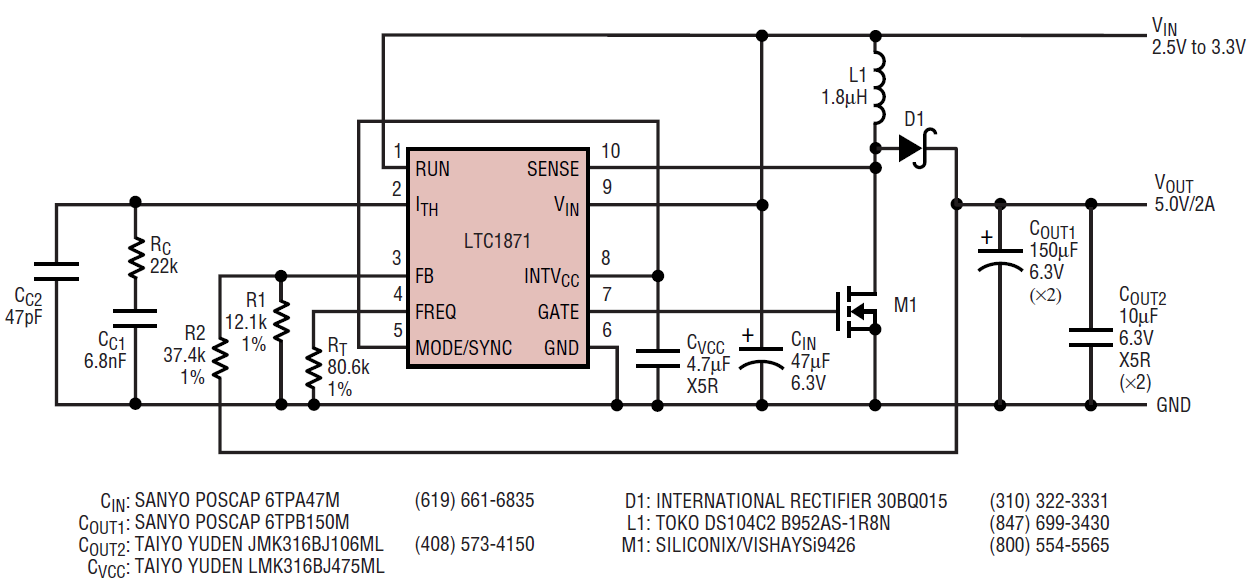

图2。2.5V至3.3V输入，5.0V/2A输出升压转换器

图3给出了该变换器在2.5V和3.3V输入电压下的效率曲线;图4说明了负载阶跃响应。

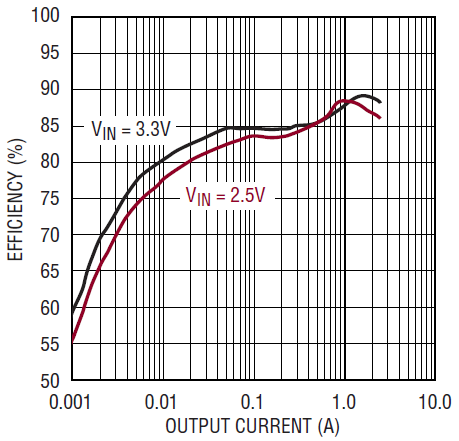

图3。图2转换器的效率与输入电压的关系

图4。图2的转换器的负载阶跃响应

对于在非常轻的负载(例如，<100µA)是高优先级，输出分压器中的电流可以降低到几微安，并应用突发模式操作(Mode /SYNC引脚连接到地)。在固定频率操作比低电流效率更重要的应用中，或者需要最低输出纹波的应用中，应该使用脉冲跳变模式操作，并且应该将mode /SYNC引脚连接到INTV(CC)引脚。这允许不连续导通模式(DCM)操作下降到接近芯片最小导通时间(约175ns)所定义的极限。低于此输出电流水平，转换器将开始跳过周期，以保持输出调节。图5显示了图2和图6中转换器的突发模式和跳脉冲模式操作的轻负载开关波形，图6说明了测量效率的差异。

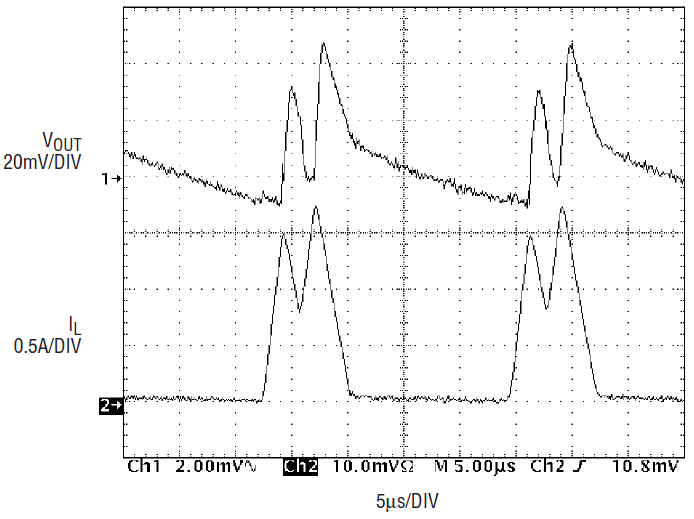

图5。图2电路轻载时的脉冲跳变开关波形

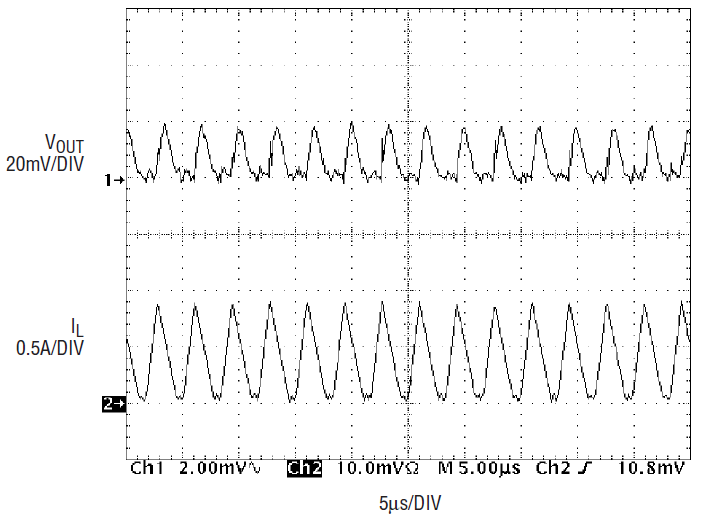

图5 b。图2电路轻负载时的突发模式开关波形

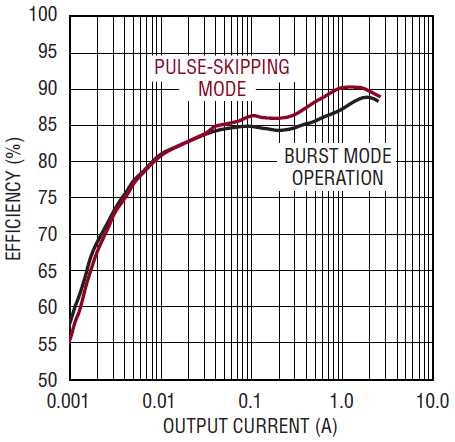

图6。图2的转换器的效率与工作模式

如果需要同步操作，则可以将逻辑级时钟信号应用于MODE/SYNC引脚。在这种情况下，功率MOSFET的导通将对应于时钟信号的上升沿。由于在同步运行期间，内部斜率补偿增加了30%，因此将转换器的标称工作频率设置为外部时钟频率的75%，将产生相同的净斜率补偿。

法戈转换器:一个4.5V到15V输入，12V/1.5A输出SEPIC转换器

SEPIC转换器的主要优点是输入电压可以大于或小于输出电压。这种转换器在输入电压调节不良或经历显著瞬变且输出电压落在此输入范围内的应用中是重要的。这种环境的一个完美例子存在于汽车电池供电系统中。在正常情况下，汽车中的电池电压约为13.7V。在非常低的环境温度下，比如北达科他州法戈的冬天(零下45华氏度，没有风寒并不罕见)，启动电机启动大型V-8发动机所需的电流可以将电池电压拖到5V以下。在这种所谓的冷启动过程中，汽车中的某些系统必须完全运行(例如，发动机控制单元)，因此需要一个能够在这些低输入条件下保持调节的转换器。

图7所示的SEPIC转换器可以在低至4.5V的直流电源下工作，并且还利用了No R(SENSE)技术以最大限度地提高效率。在本设计中，选择了BH Electronics的耦合电感器以及International Rectifier的IRF7811W功率MOSFET(在VGS = 4.5V时最大R(DS(ON))为12.5毫欧)。直流耦合电容器选用了日本裕登陶瓷电容器，因为其具有低ESR和高RMS电流能力。图8显示了该转换器在三个输入电压下的效率，图9显示了典型的负载阶跃响应。

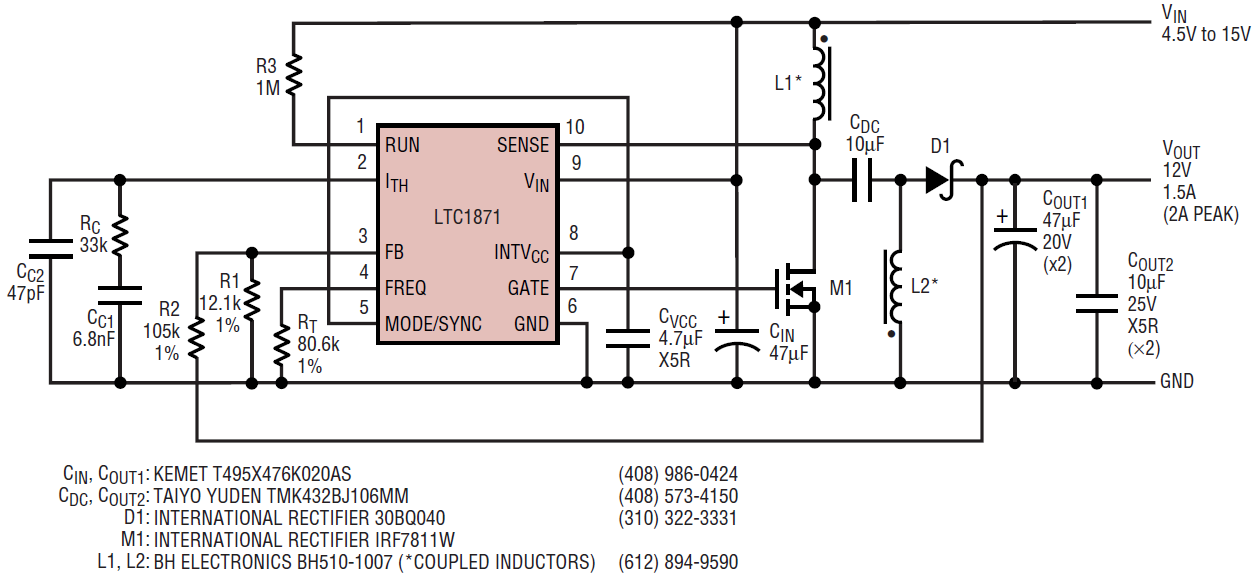

图7。4.5V至15V输入，12.0V/2A输出SEPIC转换器

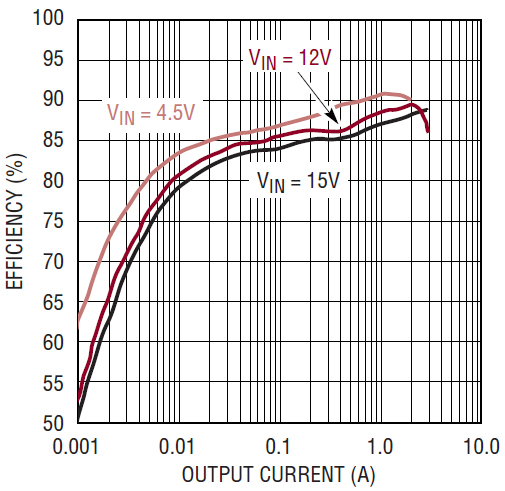

图8。12V输出SEPIC转换器效率与输入电压和负载电流的关系

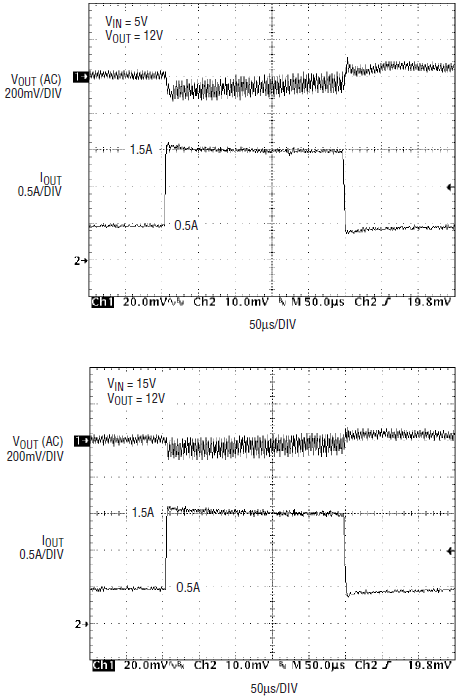

图9。12V输出SEPIC变换器负载阶跃响应;top, V(IN) = 5V;底部，V(IN) = 15V

该设计极大地得益于LTC1871内部的5.2V低压降稳压器(LDO)。具有如此宽的输入电压范围(4.5V-15V)通常会给栅极驱动到功率MOSFET带来问题。在低直流输入电压下，芯片电源和栅极驱动器输出之间的任何下降都会将MOSFET的V(GS)降低至3.3V (4.5V减去通过NPN输出级的1.2V的典型下降)，因此需要使用额定V(GS)为2.5V的亚逻辑级功率MOSFET。然而，通过LTC1871中的pmos输出LDO和强大的CMOS栅极驱动器，可以将全电源电压施加到MOSFET的栅极，从而在功率MOSFET的选择中提供最大的效率和更大的灵活性。

在输入范围的另一端，当电源为15V时，LTC1871的5.2V LDO输出将驱动限制在功率MOSFET上，从而最小化栅极氧化应力并最大化可靠性。

“SLIC”反激电源

图10说明了设计用于用户线路接口电路(slic)的多输出电信电源。SLIC电源的输入是某种形式的电池(例如，铅酸或锂离子电池)，以便在交流线路故障(或滚动停电)期间为POTS(普通旧电话系统)电话提供通话电池电源。输出电压通常与用户线路从本地集线器到住宅或办公室的距离成正比，以补偿环路的阻抗。多个输出电源用于为距离集线器不同距离的用户组供电。

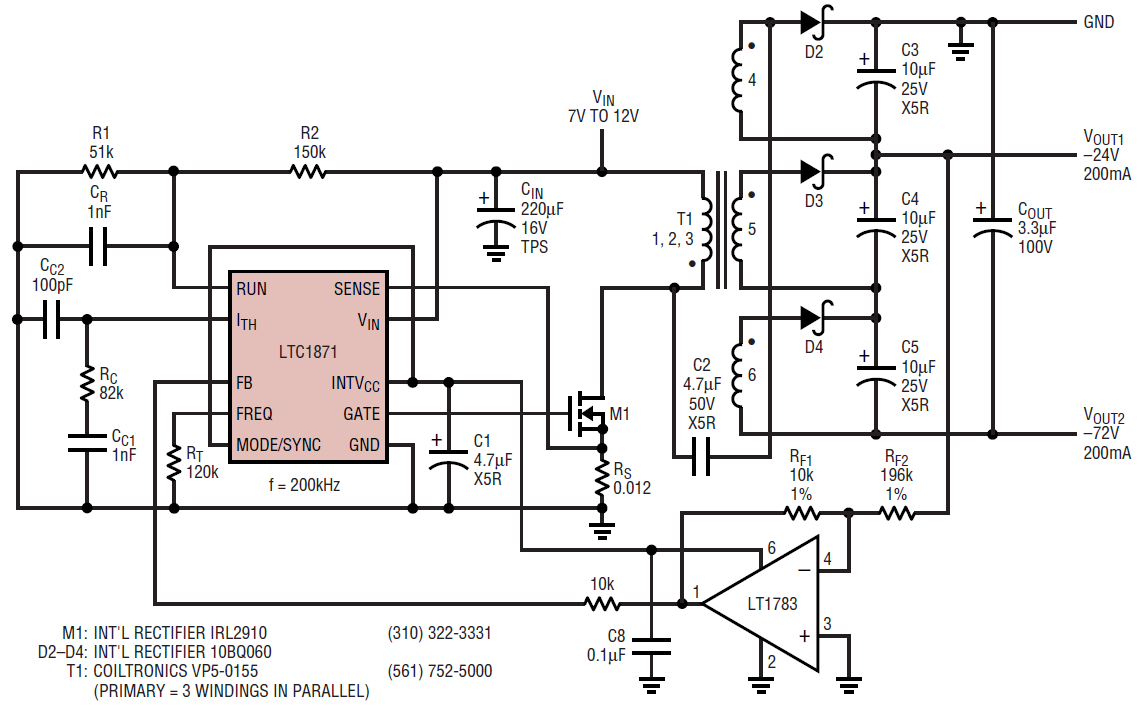

图10。高功率，双输出SLIC电源

该电源的-24V输出在电容耦合反激配置中使用一个二次绕组，而-72V输出在传统反激模式中使用其他两个绕组。-24V输出使用LT1783运算放大器对反馈电压进行电平移位，-72V输出通过在-24V输出上叠加额外的绕组获得。为了方便起见，使用了尺寸为5,6绕组的Versapak变压器(VP5-0155)，在一次上并联了三个绕组以满足一次电流需求。

与之前利用No R(SENSE)技术的低压升压和SEPIC设计不同，这种反激变换器对功率MOSFET的漏极施加了很大的压力。因此，使用了100V BV(DSS)器件(International Rectifier的IRL2910)，以及MOSFET源中的传统12毫欧检测电阻(LTC1871上的sense引脚的绝对最大额定电压为36V)。由于输入电压高，该检测电阻的损耗增加在该系统中相对较小(约1%)。

对于控制最大输出电流比整体效率更重要的系统，使用感测电阻可以提高性能。离散感测电阻的初始容差通常优于±5%，而功率MOSFET的R(DS(ON))的初始容差通常为±20%-30%。此外，离散电阻的温度系数可以很容易地比功率MOSFET低一个数量级(其R(DS(ON))从25°C增加到125°C约50%)。

由R1和R2组成的电阻分压器用于检测输入电源上的欠压情况，以便在电池组放电低于5.0V时关闭转换器。对于下降的输入电压(放电电池)，LTC1871上的RUN引脚与内部微功率1.248V参考进行比较。如果RUN引脚低于此阈值，则芯片关闭，静态电流降至10 μ A，以减少电池负载。RUN引脚比较器的迟滞被选择为100mV，以补偿空载电池电压(或其他输入电源)的上升，并在一般情况下提供良好的抗噪性。在这个特殊的设计中，上升输入启动阈值约为5.4V。可选电容C(R)可用于为转换器提供短暂输入瞬态的穿越能力。

结论

LTC1871是一款针对各种单端DC/DC转换器拓扑结构进行了优化的多功能控制IC。灵活，高性能的操作提供在一个小，方便的MS10封装，以提高效率，减小电源的尺寸和重量，并降低总组件和制造成本。

LTC1871在单端升压、反激和SEPIC拓扑结构方面实现了业界最高的效率 - 华强商城

LTC1871是一款通用型DC/DC控制器IC，专为升压、SEPIC和反激式转换器应用而优化，能实现业界最高的单端升压效率。它采用小型MS10封装，提供灵活且高性能的操作，可应用于从单节锂离子电池便携式电子设备到高电压、高功率电信设备等多种场景。

在升压电路中，LTC1871通过检测功率MOSFET开关两端的压降来进行电流控制，而不是使用分立式检测电阻器，这种技术为单端电流模式转换器提供了最大效率。同时，它的工作频率可通过FREQ引脚到地的单个电阻器在50kHz至1MHz范围内进行编程，非常灵活。

此外，LTC1871还具有低静态电流的特性，在连续导通模式下，IC消耗的静态电流通常仅为550μA加上切换外部功率MOSFET栅极所需的电流，非常适合对功耗有严格要求的应用
