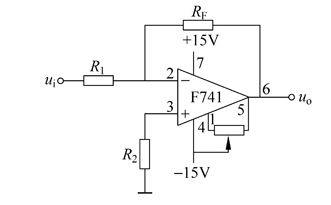

同相比例放大器,电路原型如下,该图是从网上摘取的(如侵权请联系删除,原网址链接见注1)。其中R1为平衡电阻,该电阻存在的意义个人认为用于平衡+和-向的输入电流,使运放处于U+ = U- 状态。实际电路应用中,这个平衡电阻尤为重要。

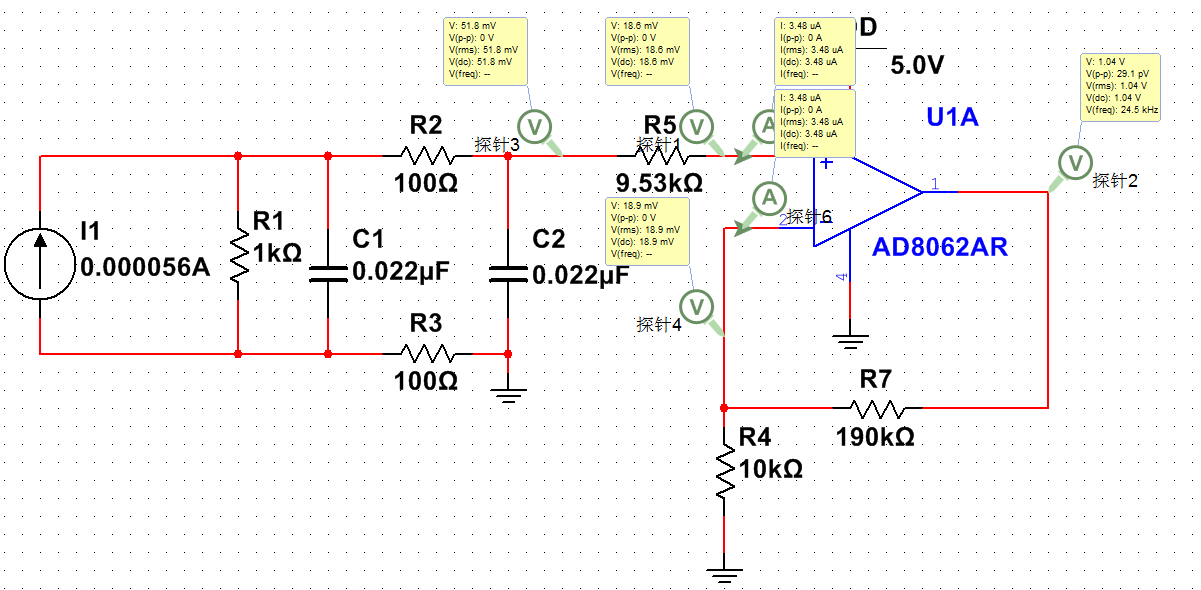

下边是使用Multisim进行的一个仿真,下图 R5约等于 R4//R7 ,此时运放输出的放大倍数接近于理论值即20倍,1.04v/51.8mv 约等于20.077。
注意运放正相和反向端的电压、电流,几近相等,即表明此时运放处于较为理想的工作状态。
将R5更换到50K,如下图。此时运放的工作状态已经偏离设定状态了,再注意其正相和反向端的电压、电流。
因此在运放正相、反相放大电路中,平衡电阻的非常重要,一定不能忽略。R5 = R4 // R7
