模电电路笔记———同向比例放大电路的使用

最近因绘制电路板需要，学习模电运放相关知识，总结一下同向比例放大电路的使用。

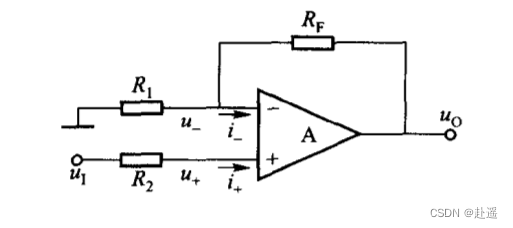

上图为电路连接示意图，其中u1通过R2接入运放同向输入端，为输入电压，u0为放大之后的电压输出，Rf为反馈电阻，R1接反向输入短同时接AGND。

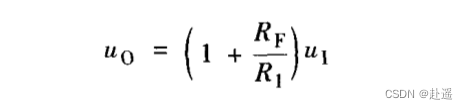

本电路输出输入电压关系为uo=u1x（Rf/R1），即放大倍数（增益）为1+Rf与R1的比值。

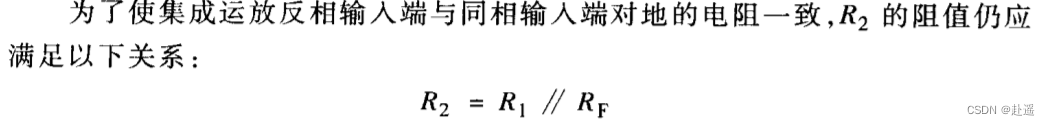

R2阻值大小=Rf与R1并联阻值大小。



由于引入电压串联负反馈，可以提高输入电阻，提高程度与反馈深度有关，同时在理想运放条件下，可以看作输入电阻Ri为无穷大。

使用需注意以下几点：

1.一般情况下放大倍数恒大于1，当Rf为0或无穷时，此时增益为1，称为电压跟随器。

2.同向比例放大电路为深度电压串联负反馈电路，不存在“虚地”，u+=u-=u1，其输入端可能需要承受较高的共模输入电压

3.此电路输入电阻很高，输出电阻很低。

同向比例放大电路常和分压电路搭配使用，用于检测某一分压电阻上电压变化，也可用作传感器电路。
