什么是同相比例运算放大电路

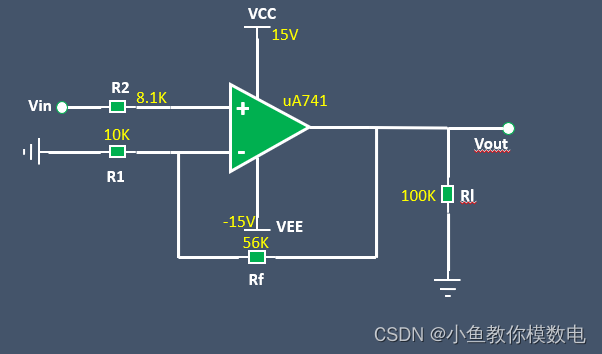

大家好，之前一期视频给大家讲过反相比例运算放大电路，今天来给大家讲一下同相比例运算放大电路，下面是同相比例运算放大电路的电路图。

大家可以看到，同相比例运算放大电路它的输入信号是在运算放大器的同相端，

同相比例运算放大电路它的放大倍数

Au=1+RfR1 ，

大家知道反相比例运算放大电路的放大倍数是

Au=-RfR1

同相比例运算放大电路平衡电阻   R2=R1//Rf

同相比例运算放大电路与反相运算放大电路最大的不同就是输出信号与输入信号相位是相同的，而反相比例运算放大电路输入与输出相位是差180°的。
