对下文的总结:
offset manage有2个很重要的实现,分别是:
- offset commit
- offset fetch
offset commit的流程
- embedded producer of consumer commit offset to leader broker
- leader broker append offset to its offset log
- leader broker wait for replica broker to sync its offset log
- add offset to offsetManager
- ProducerResponse to consumer
consumer ——> leader broker ——> replica broker
consumer <—— leader broker

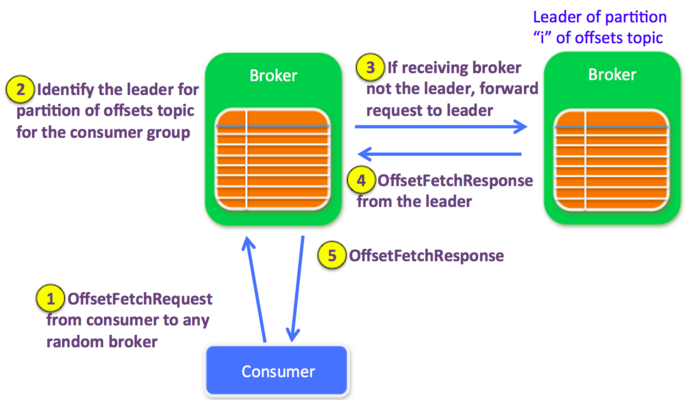

offset fetch的流程
- consumer send OffsetFetchRequest to any random broker
- receiving broker may have or not the partition of offset topic ,so it identify the leader broker for partition of offset topic
- if receiving broker not the leader ,forward request to the leader broker
- leader broker send send offsetFetchResponse to receiving broker
- receiving broker send offsetFetchResponse to consumer
consumer ——> random broker ——> leader broker
consumer <—— random broker <—— leader broker
===================================https://cwiki.apache.org/confluence/display/KAFKA/Inbuilt+Consumer+Offset+Management
介绍
实现内置的消费者offset管理功能有两种方式:
1.让消费者创建一个内置的producer示例,并且像生产消息一样发送offsets
2.让消费者使用offset commit请求API来提交offsets. 我们让brokers记录offset消息到磁盘上,
并且使用消息的复制特征,达到持久性和可用性. 所以实际上在broker端的offset提交处理和生产者请求
的处理是一样的逻辑.在broker端重构代码可以使我们重用已有的代码.
Offset Management
Offsets topic
消费者的offset提交请求会作为生产请求发送到”__offsets”的topic. 一个offset提交消息包括下面字段:
fields | content |
---|---|
Key | Consumer Group, topic, partition |
Payload | Offset, metadata, timestamp |

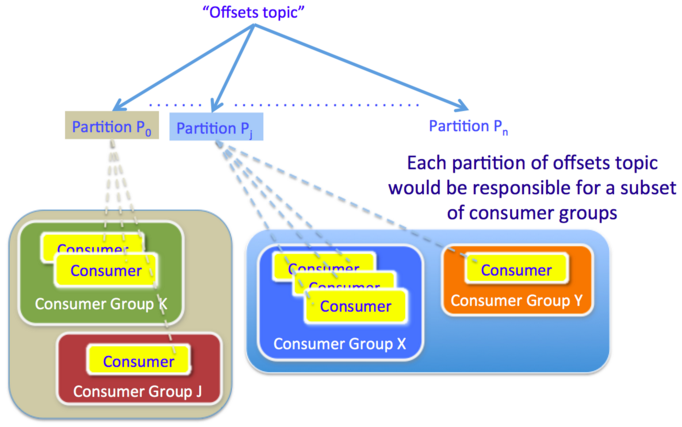

offset提交消息会根据消费组的key(消费组名称)进行分区. 对于一个给定的消费组,它的所有消息都会发送到唯一的broker,
这对offset的抓取请求会更加容易,因为不需要以分散-收集的方式对多个brokers发送请求并收集结果(只针对一个broker).
这种方式的缺点是如果任何一个消费组负责消费很多数量的partitions,会多某些brokers造成性能瓶颈,会增加需要
处理的offset提交请求. 不过offsets topic的消息量并不会很大,所以这应该不会成为一个问题.
Offset managers
Offset manager负责存储,抓取,和维护消费者的offsets. 每个broker都有一个offset manager实例. 有两种具体的实现:
- ZookeeperOffsetManager: 调用zookeeper来存储和接收offset
- DefaultOffsetManager: 提供消费者offsets内置的offset管理
在config/server.properties中新增了”offset.storage”属性,用来在两种实现中选择一种. 对于DefaultOffsetManager
还有两个其他属性: “offsets.topic.replication.factor”和”offsets.topic.num.partitions”,默认值都是1.
这两个属性会用来自动地创建”offsets topic”即”__offsets” topic(这种方式将offset作为和普通消息一样的topic).
理想情况下,”offsets topic”的副本因子(比如3或4个副本)应该比其他正常的kafka topic要高,目的是获得更高的可用性.
offsets是怎么保存到DefaultOffsetManager?
除了将offset作为logs保存到磁盘上,DefaultOffsetManager维护了一张能快速服务于offset抓取请求的consumer offsets表.
broker在offsets表(缓存)中包含仅仅是”offsets topic”的partitions中属于leader partition对应的条目(存储的是offset).
(即这些partitions的replicas只会在他们自己的logs中有offset信息,并不会对应offset表中的条目).
offsets topic的logs的segment大小相比正常的topics设置的很低,默认”offsets.topic.segment.bytes”=10MB.
这样LogCleaner会更快地选出未清理的segments,结果就是能够更频繁地清理. 同样log的大小设置的越小也有助于
减少读取logs的时间,在把读取出来的logs信息放到offsets缓存中也更快(比如重启kafka时会重新加载日志文件).
Offsets manager interface
下面是offset manager接口的概要.
Method | DefaultOffsetManager | ZookeeperOffsetManager |
---|---|---|
startup | 初始化内部变量(zkClient和log manager) | 初始化zkClient对象 |
getOffset | 从offset table中读取 | 从zookeeper中读取 |
putOffset | 添加offset到offset table | 写入zookeeper |
triggerLoadOffsets | 当leader变化或者已经存在的broker成为某些partition的leader,需要从磁盘上为指定的partition加载logs,并形成offsets table | nothing |
cleanup | leader变化或者某些partition的leader变成了follower,需要清理offsets table | |
shutdown | 关闭scheduler,上面的triggerLoadOffsets是个异步线程 | nothing |
Offset Commit实现
消费端
一条offset提交消息会作为生产请求.当消费者启动时,会为”offsets topic”创建一个消费者. 下面是内置的生产者的一些属性:
|property|value|explain|
|producer.type|sync|可以使用异步.但是使用同步可以避免延迟的生产请求(因为是批量消息),并且我们需要立即知道offset消息是否被broker成功接收
|request.required.acks|-1|确保所有的replicas和leader是同步的,并且能看到所有的offset消息
|key.serializer.class|StringEncoder|key和payload都是strings
注意我们没有对提交的offset消息进行压缩,因为每条消息本身大小是很小的,如果压缩了反而适得其反.
目前key和offset的值通过纯文本方式传递. 我们可以转换为更加紧凑的二进制协议,而不是把
Long类型的offset和Int类型的partition作为字符串. 当然在不断演进时还要考虑版本和格式协议.
broker端
broker把接收到的offset提交信息当做一个正常的生产请求,对offset请求的处理和正常的生产者请求处理方式是一样的.
一旦将数据追加到leader的本地日志中,并且所有的replicas都赶上leader.leader检查生产请求是”offsets topic”,
(因为broker端的处理逻辑针对offset请求和普通生产请求是一样的,如果是offset请求,还需要有不同的处理分支)
它就会要求offset manager添加这个offset(对于延迟的生产请求,更新操作会在延迟的生产请求被完成的时候).
因为设置了acks=-1,只有当这些offsets成功地复制到ISR中的所有brokers,才会被提交给offset manager.
offsets topic会在第一次的offset提交请求时被自动创建.即一个集群中的第一个消费者会触发创建过程.
Offset Fetch实现
消费端
消费者启动时,会首先创建到任意一个存活的brokers的通道.因此消费者会发送它所有”OffsetFetchRequest”
到这个随机选中的broker. 如果出现错误,这个通道就会被关闭,并重新创建一个随机的通道.
broker端
一个Offset抓取请求包含了多个topic-partitions. 接收请求的broker可能有也可能没有请求的partitions的offset信息.
因此接收请求的brokers也会和其他broker通信. 一个通道连接池会用来转发请求给partition的leader broker.
下面是一个broker在接收到一个offset抓取请求后的步骤:
- 接收请求的broker首先决定”offset topic”的哪个partition负责这个请求
- 从broker的leader cache中找出对应partition的leader(会在controller的每次metadata更新请求中更新缓存)
- 如果接收请求的broker就是leader,它会从自己的offset manager中读取出offset,并添加到响应中
如果offset不存在,返回UnknownTopicOrPartitionCode
如果broker正在加载offsets table,返回OffsetLoadingCode.消费者受到这个状态码会在之后重试 - 如果接收请求的broker不是指定topic-partition的leader,它会将OffsetFetchRequest转发给这个partition的当前leader
- 如果”offsets topic”这个时候不存在,它会尝试自动创建,在创建成果后,会返回offset=-1
Broker failover
当broker启动时,它会按照正常流程执行. 但是当对”offsets topic”的某些partition而言,broker状态发生改变,
即被当做partition的leader或者follower时,LeaderAndIsrRequest请求会被触发:
- 如果broker是”offsets topic”中一些partitions的leader, broker会读取指定partition的logs文件,
并将offsets加载到offset table缓存中.
1) 任何对这些partition的提交请求仍然会更新offsets表.我们会防止日志文件中过期的offsets覆盖最近的提交请求的offsets.
2) 被”offsets topic”中partition管理的offset抓取请求的keys直到加载成功之前是不会被使用的.
broker会返回OffsetLoadingCode的OffsetFetchResponse给消费者客户端. - 如果broker是follower: 和其他正常的kafka topic一样,follower会从leader中抓取数据.
由于follower的offset manager不再负责partitions,它们会在cleanup方法被调用时清理数据.
Offset清理
Offset移除协议
带有null的payload的OffsetCommitRequest表示指定的key(group-topic-partition)的offset应该被删除.
假设一个broker拥有offsets topic的partition X,收到了null payloads的这样一个请求.
正常的append-to-logs流程会继续运行,并且followers也会同步leader的数据. 当offset manager提交offset时,
它检查到payload是”null”,就会删除zk和offsets表中有这个key的条目.
如果一个消费组的所有条目都被删除了,就会删除zk中当前消费组对应的znode(/consumers/[group_id]).
这只是覆盖了zk和offset表的清理. 不过数据仍然存在于offsets topic的logs中.
log cleaner线程运行在”dedupe”模式时也会对offsets topic的logs使用null payload清理数据.
手动清理
用户可以通过自定义一个要删除的offset的消费组. 该工具首先和zk进行联系得到如下信息:
- 请求的消费组是否存在,如果不存在,则停止(消费组必须存在)
- 消费组有没有存活的消费者, 如果有,也停止(消费组必须没有存活的消费者)
- 从zk中得到这个消费组下所有的消费topics(/consumers/[group]/owners)
- 得到每个topics的partition编号
在得到上面这些信息后发送一个OffsetCommitRequest,其中key是所有的group-topic-partition,
value是null payloads. 移除offset的过程和上面的移除协议是一样的.
根据时间的移除策略也是可行的,只要在OffsetFetchResponse中返回每个offset的时间撮.
(offset抓取之后,就开始重置计时器,如果在指定时间内这个partition没有再被fetch,就可以被移除了)
自动清理
在OffsetManager中有一个单独的线程周期性地运行着自动清理offset. 该线程会读取当前broker中对应了
offsets topic所有partitions的logs,对每个key(group-topic-partition),会保存logs中
最近发现的条目的时间撮. 然后(清理线程)会向自己(broker)发送一个OffsetCommitRequest.
这个请求的条件应该满足:(当前时间撮-最近offset条目的时间撮)>OFFSET_RETENTION_PERIOD(保留间隔)
当所有的brokers记录了指定的group-topic-partition的payload=null,毫无疑问可以放心地删除.
即使broker在log cleaner在完成清理之前当掉了不过又马上恢复过来. 在加载阶段就会防止删除的offsets
被加入到offset表. 有一点要注意,如果broker记录了要提交的消息为null payload到磁盘上,但是在
清理zk之前失败了, 会导致zk中存在过期的条目. 在ZookeeperOffsetManager的zk加载阶段需要处理这种情况.
