西门子博图V17及仿真器安装及注意事项

大部分初学者在学习C#上位机编程时，当需要实现与西门子PLC通信时，如果手上没有PLC实物，就可以通过仿真的方式来搭建PLC环境。

这篇文章主要针对博图V17安装、PLCSIM-Advanced安装及西门子软件授权进行详细说明。

一、博图安装

1、软件已经提供为大家整理好，获取方式：关注公众号【上位机Guide】，后台回复关键词：119 。

2、安装前最好关闭其他所有软件，可以重启一下电脑，纯净系统尤佳，这里也可以选择使用虚拟机。

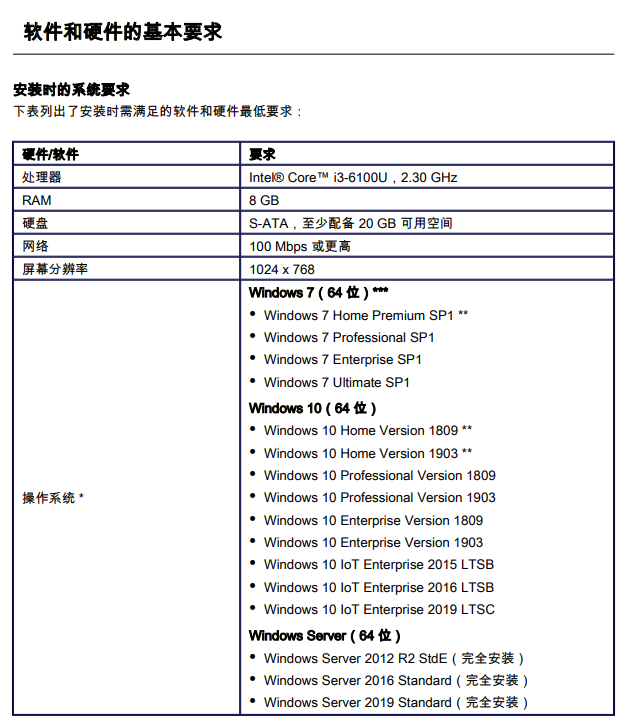

3、博图对电脑配置要求较高，注意一下软件/硬件的基本要求：

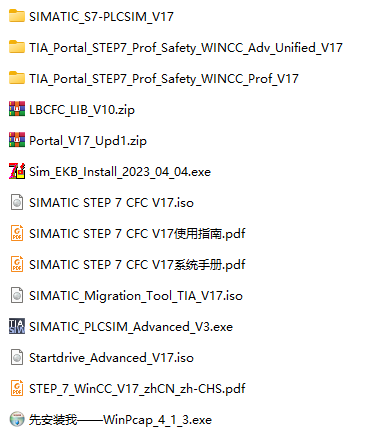

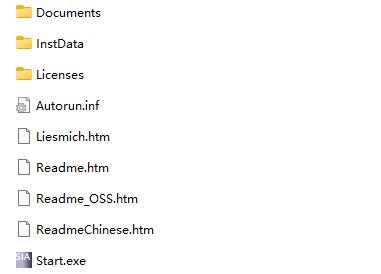

4、打开下载的博图安装目录，如下图所示：

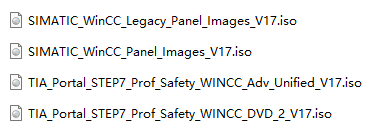

5、根据自己的需求选择专业版Prof或者高级版Adv，专业版相对高级版来说，包含了WinCC RunTime，所以这个主要看是否需要独立安装WinCC，如果需要，就选择Adv高级版，如果不需要，则两者均可以，这里以高级版Adv为例进行说明，打开如下：

6、双击打开 TIA_Portal_STEP7_Prof_Safety_WINCC_Adv_Unified_V17.iso，点击Start.exe，如下所示：

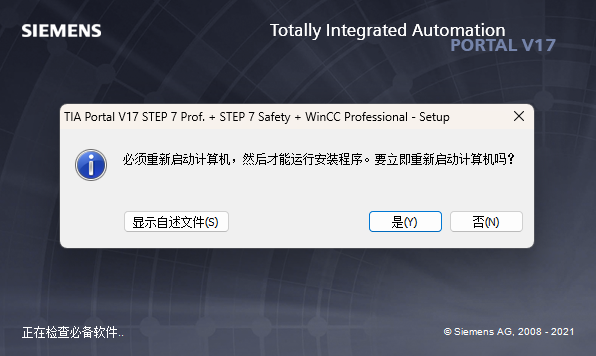

7、如果出现下图中的重启提示，点击否，然后进入第8步，否则跳过进入第9步：

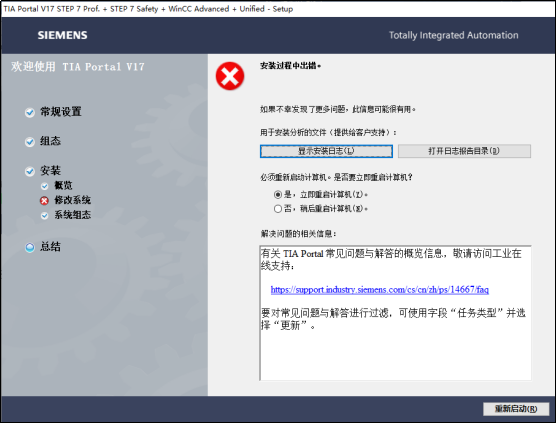

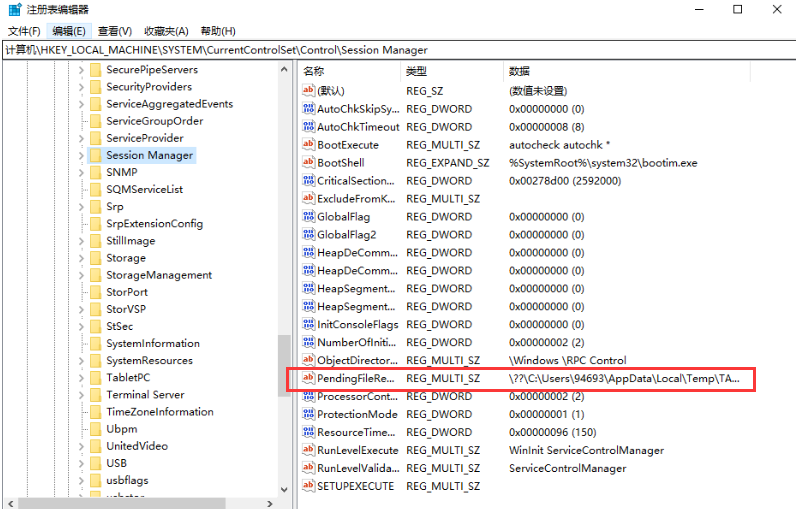

8、这个问题是西门子软件安装非常常见的一个问题，解决方案就是删除注册表中的某个文件，具体文件路径可以参考下图，删除图中红线框中的文件：

9、正式安装之后，会进入一个解压过程，这个路径大家可以记住，因为后续如果还有问题，我们不用重复解压了，如果没有问题则进入正式安装过程，如下所示：

10、如果在安装过程中出现问题提示需要启动.NET 3.5 SP1，则进入第11步，否则跳过进入第12步：

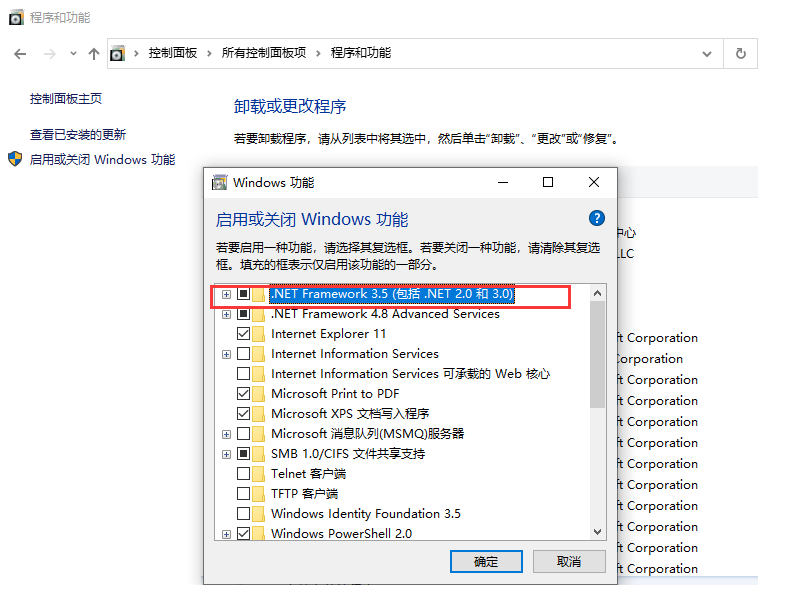

11、这里需要按照.Net Framework 3.5，大家不用去网上下载安装，打开控制面板>>程序和功能>>启用或关闭Windows功能，将下图1中的红框内容勾选，并点击确定，如果出现下图2提示，选择让Windows更新为你下载文件：

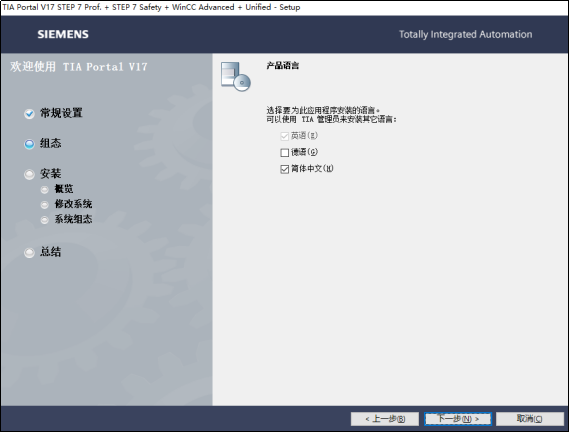

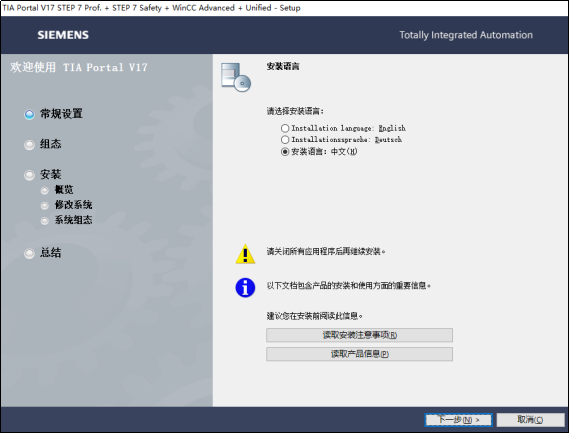

12、安装之后，进入下图，开始继续安装，选择默认【简体中文】，点击【下一步】

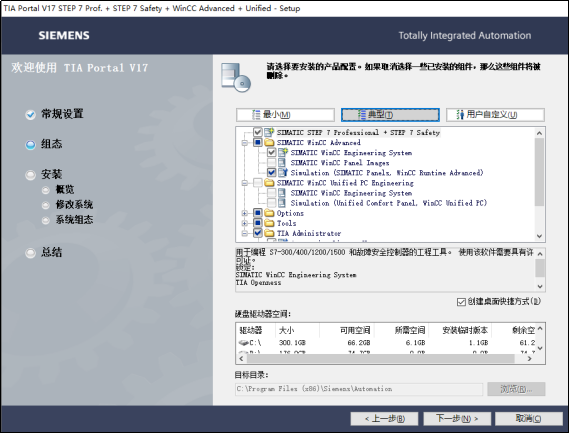

13、选择【典型】，尽量不要更改目标目录，点击【下一步】

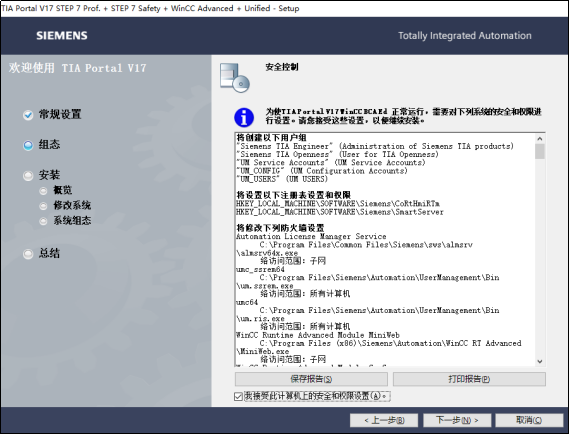

14、勾选下面两个协议，继续【下一步】

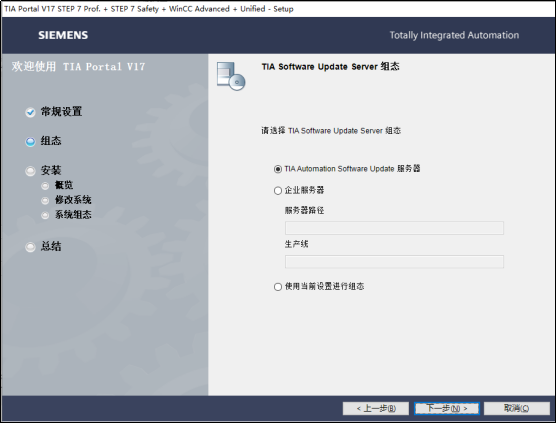

15、默认选择TIA Automation Software Update服务器，继续【下一步】

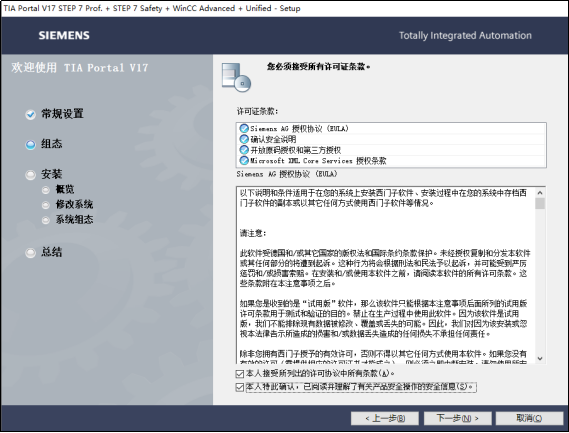

16、勾选接受，继续【下一步】

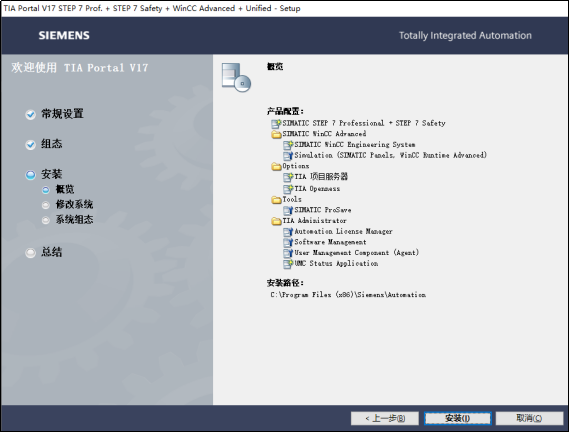

17、点击【安装】即可，进入下一步

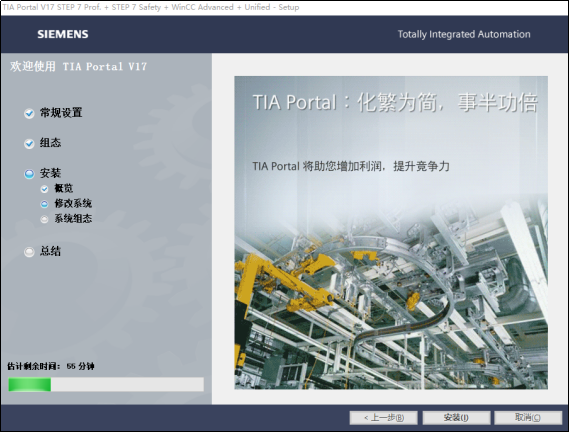

18、然后等待完成，这个过程相对会比较长，请耐心等待即可。

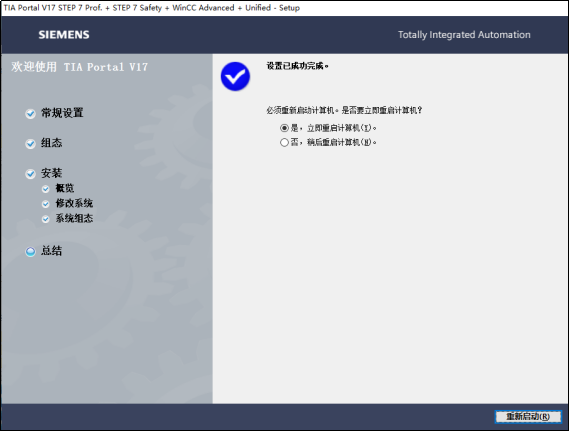

19、安装完成后，提示如下，这里选择【是，立即重启计算机】即可安装成功。

特别说明：如果安装过程中遇到错误，则需要重新安装。

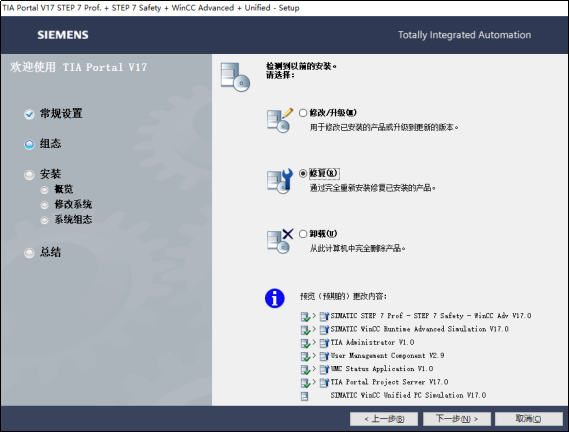

在前面解压的目录下找到Start.exe重新安装，选择修复，如果提示再次重启，继续重新删注册表，然后再用管理员身份启动安装即可。

二、仿真器安装

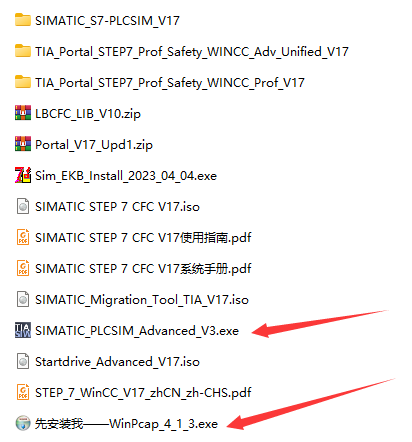

1、在博途安装目录中找到PLCSIM-Advanced，但是请先安装WinPcap软件：

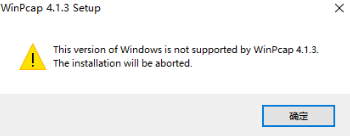

2、双击安装WinPcap软件，一般会出现下面的问题：

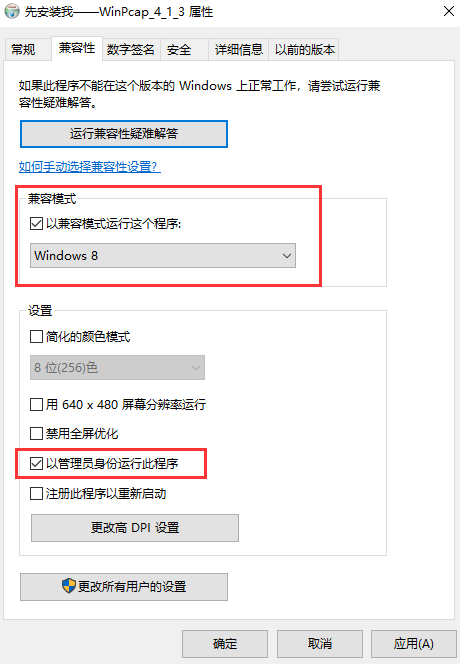

3、解决方案是右击WinPcap，选择属性，勾选下图红线框中的内容：

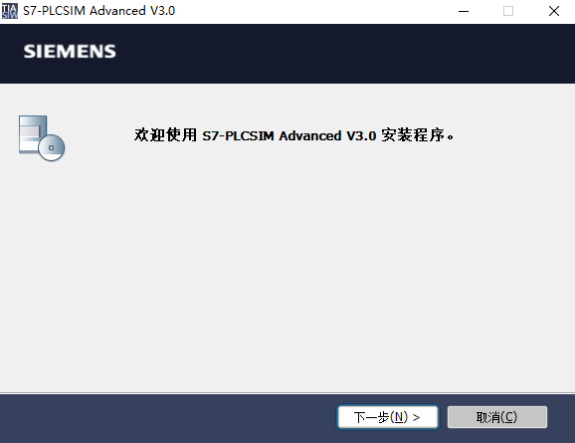

4、安装好WinPcap之后，再安装PLCSIM-Advanced软件，如下图所示：

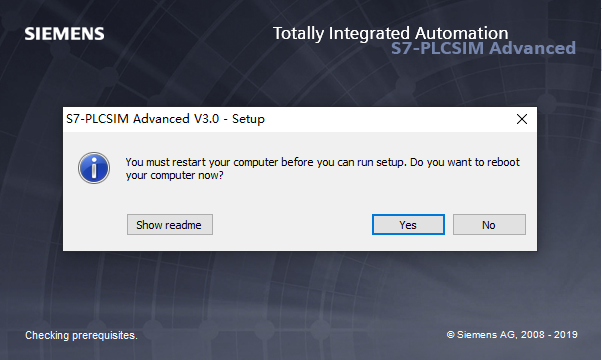

5、安装过程中，还有可能出现下图需要重启的情况，这里仍然点击No，具体解决方案和博图安装一致：

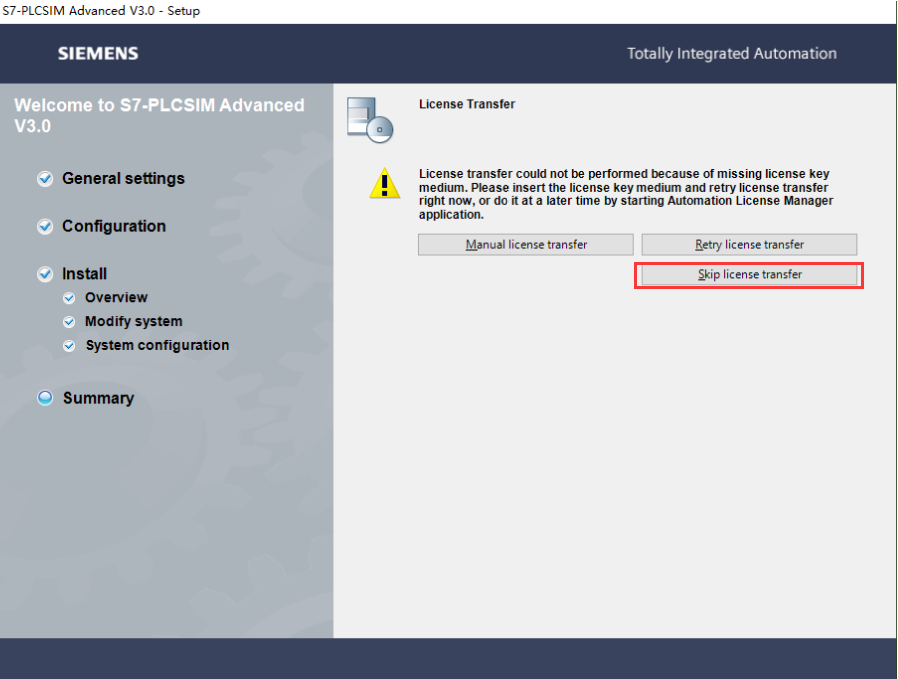

6、安装过程中会出现授权提示，这里选择Skip license transfer，后续统一处理授权问题：

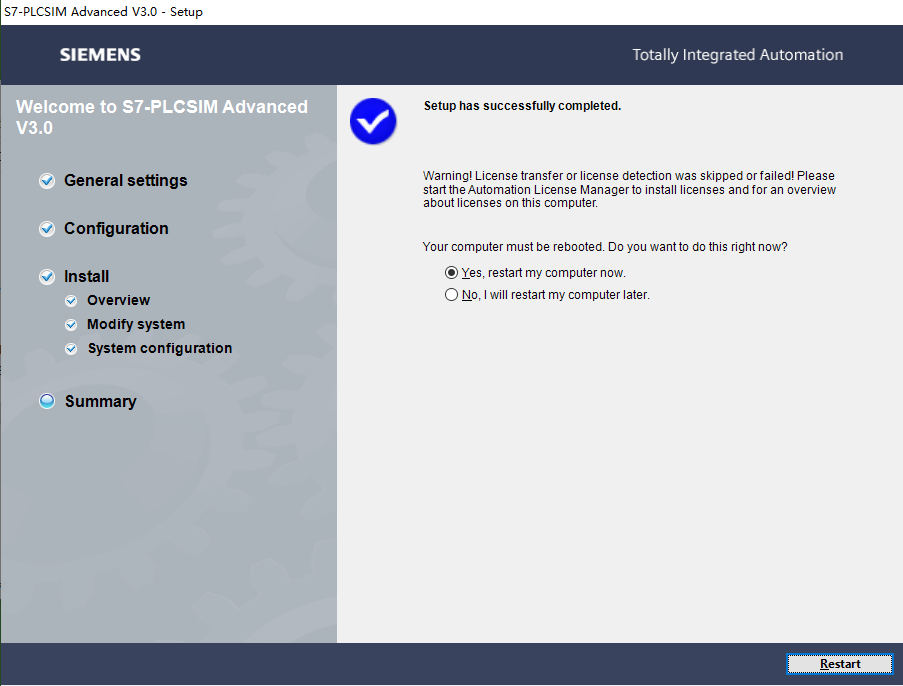

7、安装完成后，提示重启，这里仍然按照提示重启一下计算机，按照提示重启计算机即可：

软件授权

声明：本授权方式仅供学习使用，请勿用于商业用途。

1、西门子软件授权的方式是通用的，这里针对博图TIA V17和PLCSIM-Advanced做授权处理。

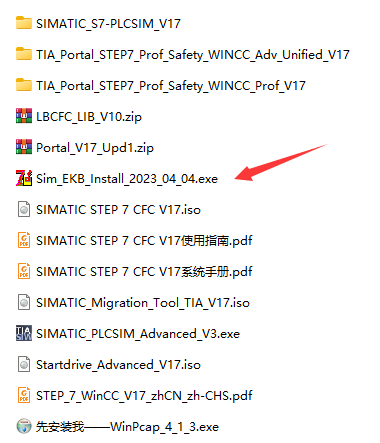

2、在博图安装目录中找到授权软件Sim_EKB_Install.exe，双击打开，进入下一步：

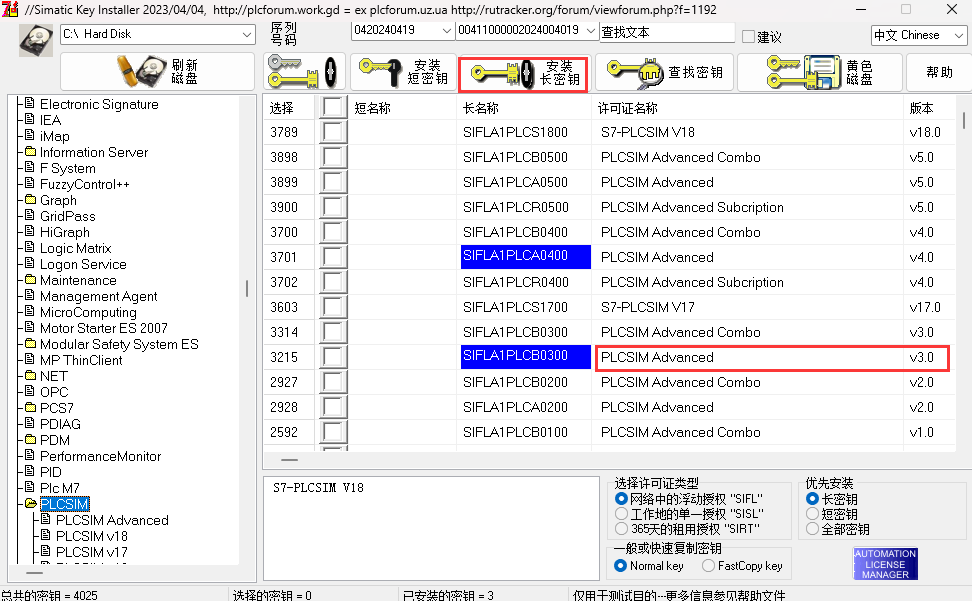

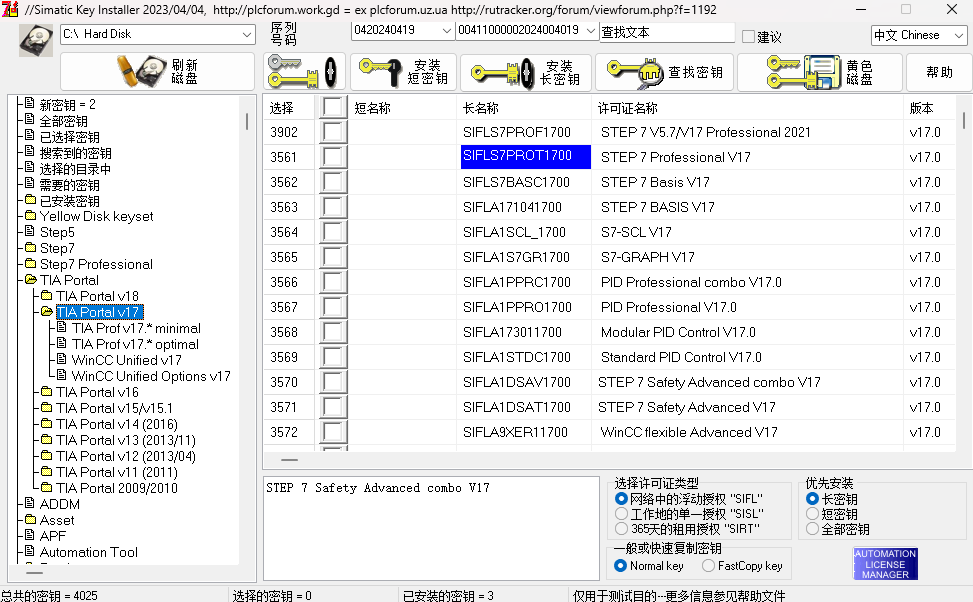

3、通过下图路径找到TIA Portal V17，勾选之后，点击【安装长授权】：

4、勾选PLCSIM-Advanced V3.0，如果是4.0，则勾选4.0，点击【安装长授权】：

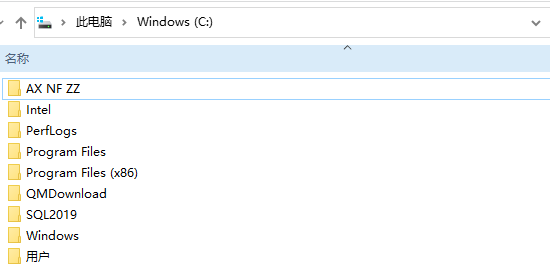

特别说明：有可能会遇到过这么一种情况，明明已经授权了，但还是提示License问题，这里可以通过把授权全部删除，然后重新授权。删除全部授权的方法就是找到授权安装盘中的AX NF ZZ文件夹，然后删除该文件夹即可，如果没有，可能是隐藏了，需要通过文件夹选项打开隐藏的文件。
