环网柜高压开关柜局放局部放电及温度在线监测的方案及报价格预算(供开关成套从业者参考学习研究)

近年来，随着配电物联网的发展以及电力系统配电自动化的深入。供电局门对在线运行的电网设备进行状态监测，而局放是设备运行状态的最主要信息。及时有效的对开关柜的局放监测，可以避免事故的发生，减小损失。本文从应用实际出发，以我公司使用过的MCSG-PD-6016开关柜局放及温度在线监测装置在电网中的实应用，向高压开关企业如果对开关柜局放在线监测系统进行选型，配置做一方案介绍，希望对广大成套企业选型有所帮助，更好地服务客户：

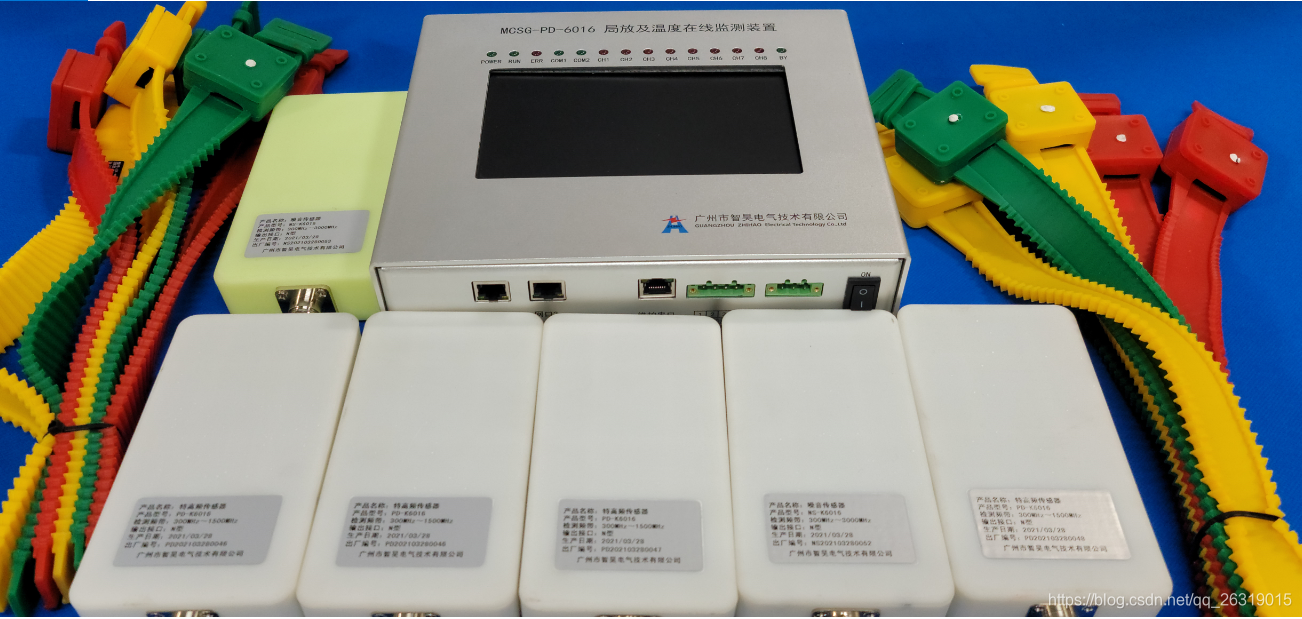

MCSG-PD-6016开关柜局放及温度在线监测装置外观

一、方案概述

MCSG-PD-6016是由广州智昊电气技术有限公司所研发适用于10KV及以上电压等级开关柜及其内部高压设备的局部放电和温度在线监测，能实时显示各个监测点局部放电幅值、脉冲次数、放电次数、确定放电点相对位置，以及温度数据，必要时给出报警，及时发现开关柜的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为开关柜的检修工作提供依据。支持RS485串口、以太网口及短距离无线通信，支持触摸屏人机交互界面，也可通过上位机专用调试软件实现装置软件版本升级、参数配置、监测数据查看等。

装置通过实时在线监测开关柜内部绝缘放电时产生的特高频电磁波脉冲信号及测温点（如电缆接头）温度，自动分析诊断，将检测的局部放电脉冲簇数据和温度数据上传DTU或监测后台且及时报警，防止各类早期绝缘缺陷发展到最终击穿酿成事故，能有效地监测开关柜绝缘状态。

二：选型方案及配置要求

三、局放监测装置功能及要求

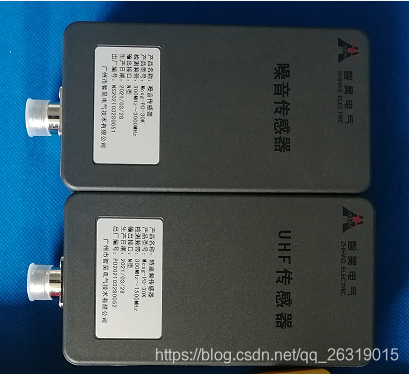

MCSG-PD-6016开关柜局放及温度在线监测装置(以下简称装置)支持8个UHF传感器以及1个噪音传感器通道的配置，可满足多面开关柜分布式的局部放电在线监测需求。

装置应采用高频信号检测与分析技术，传感器采用特高频原理，结合噪音传感器能够监测表面电晕放电、内部放电及噪声信号等。

装置应具备局放信号幅值监测、信号可信度监测、信号密度监测等诊断分析算法，能完成局放脉冲信号检测、报警、计数以及发展趋势预判。

装置应具备专用的背景噪音检测通道和噪音传感器，自动噪音水平检测，能有效地去除噪音干扰信号，可抗现场复杂的电磁干扰环境。

装置应固化丰富的局放数据库和噪音数据库，为现场实时监测数据提供了丰富的比对数据库，并配有模拟数字混合滤波功能，能保证局放测量的准确。

装置传感器应采用无源传感器技术，安装与一次设备无任何电气接触，不会产生爬电现象，影响一次设备的绝缘，能保证安装方便使用安全。

装置应能实时查看各个监测点局部放电幅值、脉冲次数、放电次数、信号波形、报警事件等数据。

装置应采用独立高速 A/D 芯片进行信号采样，并行同步采样方式，能保证全部通道采样的同步和背景噪音参考同步性。

装置应具备无线测温功能，可测量高压带电物体表面或接点处（电缆头）的温度。

装置温度测量应采用无线无源传感器，保证传感器工作的可靠性及长寿命；能支持120点无线测温容量。

装置应具备查看实时温度数据、报警事件查询及报警门槛设定等功能。

装置温度采样频率及传感器ID可软件设置。

装置应具备无线测温功能，可测量高压带电物体表面或接点处（电缆头）的温度。

装置温度测量应采用无线无源传感器，保证传感器工作的可靠性及长寿命；能支持120点无线测温容量。

装置应具备查看实时温度数据、报警事件查询及报警门槛设定等功能。

装置温度采样频率及传感器ID可软件设置。

试验项目及要求

装置应具备2路RS-485标准通信接口。

装置应支持Modbus-RTU等通信规约；支持短距离无线通信。

装置应具备数据处理与远传功能，可将局放与温度实时监测数据、报警信号等上传到监控后台或通信管理终端。

装置搭配上位机软件可组成一整套独立的监测系统，可对局放信号自动分析并存储相关信息（如信号的幅值、频率、实时波形等），还能扩展图谱分析等高级功能。

装置应具备接收转发其它智能设备的数据。

装置能实现本地及远方修改定值及有关参数。

断开装置的通信网络连接，应正确报出通信中断。

四、 产品主要组件说明

(1) 在线监测主机

MCSG-PD-6016局放及温度在线监测装置（主机）包括信号处理模块、主板及机箱等部件。主要功能有：信号放大、信号处理（如：数字滤波、波形测量、脉冲记数、波形数据、温度信号等）、数据本地存储、数据及故障信号通讯远传、触摸屏人机交互。

硬件采用32位工业级高性能ARM，保证了系统的准确度和稳定性；处理能力强大，数据采集、数据计算处理并行。采用独立高速 A/D 芯片进行信号采样，采样速率高达20MSPS；并行同步采样方式，保证全部通道采样的同步和背景噪音参考同步性。

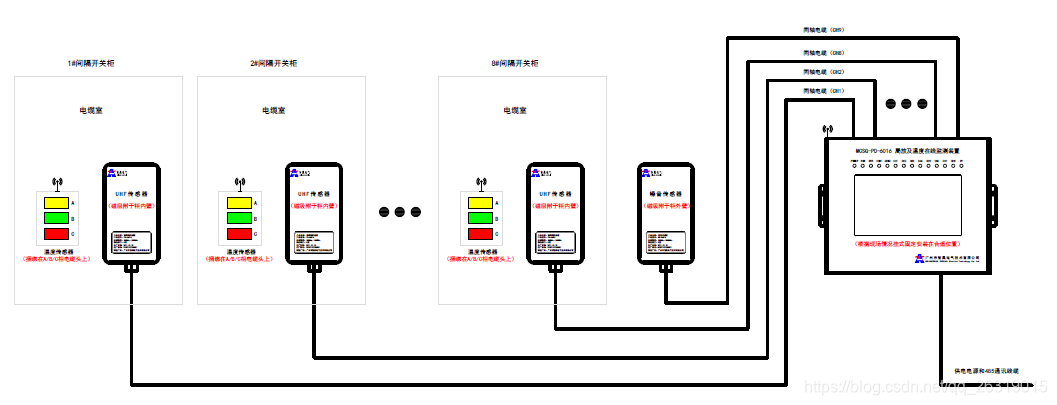

最大可接入8个UHF传感器、1个噪音传感器、120个无线测温感器。高频传感器与主机之间通过同轴电缆连接，无线测温传感器通过无线方式与主机连接通讯；通过485总线和Modbus-RTU协议组网远程通讯，同时还可选配以太网口组网远程通讯接口，现场可采用供电通讯一体化的多芯电缆布线。

采用铝合金外壳，挂式安装，内部高频信号处理部分采用独立全密封多腔体屏蔽铝盒封装，具有极强的电磁兼容性和抗干扰能力；端子接口采用可插拔式方便现场安装接线。
