高压带电显示器局放检测面板式四合一局放在线监测/带电故障显示/无线测温装置

配电物联网的建设离不开设备在线监测，高压开关设备作为电网公司的重要财产，其运行状态的好与坏对供电安全可靠具有重要。而在线监测装置是构建配电物联网的重要手段。近日国网及南方电网均对高压成套设备部署局部放电，无线测温等在线监测设备。而一种带电显示、故障显示、无线测温、局放检测四合一的面板式局放在线监测装置出现在诸多设计图纸中，该产品有何优势，工作原理，如何选型配置呢？笔者斗胆简要介绍，以其抛砖引玉。如果你是行业专家希望你以微服私访的心态，对笔者的浅知薄见一笑了之，如果你心怀慈悲又肯不吝赐教本人将感激不尽。

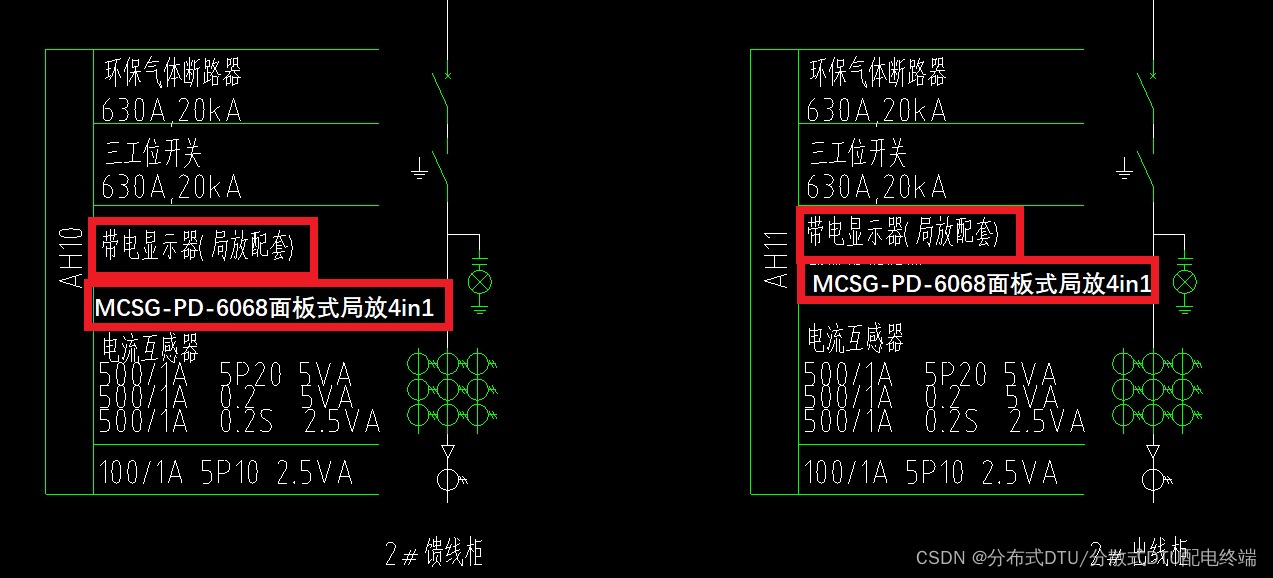

一：图纸设计要求(见下图)

二、什么是局放？

高压带电显示器成套从业者均非常熟悉，关键是这个局放检测装置是喜么玩意？可能大家还不太清楚。那么我们就先从局部放电检测装置说起。局部放电PD(partial discharge)现象，主要指的是封闭式金属高压电气设备（MCSG）。据电网统计，局部放电是造成高压电气设备最终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短（路桥）接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢；而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下，不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。

三、局部放电检测有哪些技术手段？

封闭式金属高压电气设备（MCSG）主要通过在柜内放置传感器来检测和侦听探测局放的发生。目前比较成熟的技术路线有：

特高频UHF局放在线监测传感器（MCSG-PD-6016）

超声波AE/地电压波TEV局放传感器（MCSG-PD-9011）

脉冲电流法局部放电传感器（MCSG-PD-6086）

总结。1：四种实现局部放电检测的原理不同；2：产品安装形态不同。3：组网方式不同。4：分别适用于新建和停电安装以及不停电安装。5：每一种技术方案均有其检测放电的前后期特征。6：往往可以同时多种技术路线组合应用。

四、带电显示器局放检测装置又是什么呢？

带电显示器高压成套从业者均非常熟悉，这里就不多介绍。而目前国网比较推荐的带电显示器局放检测装置又是什么呢？其它就是我们平常的带电显示器加入局放传感器二者组合而成。图纸中的MCSG-PD-6068高压带电显示器局放检测面板式四合一局放在线监测(就包括了带电显示/故障显示/无线测温装置/局放在线监测四合一）

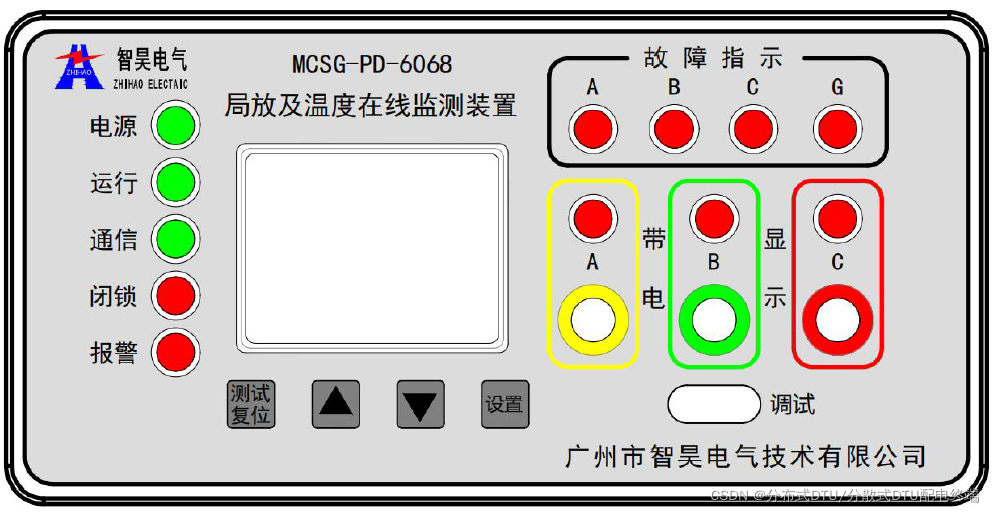

其产品的形态如下[

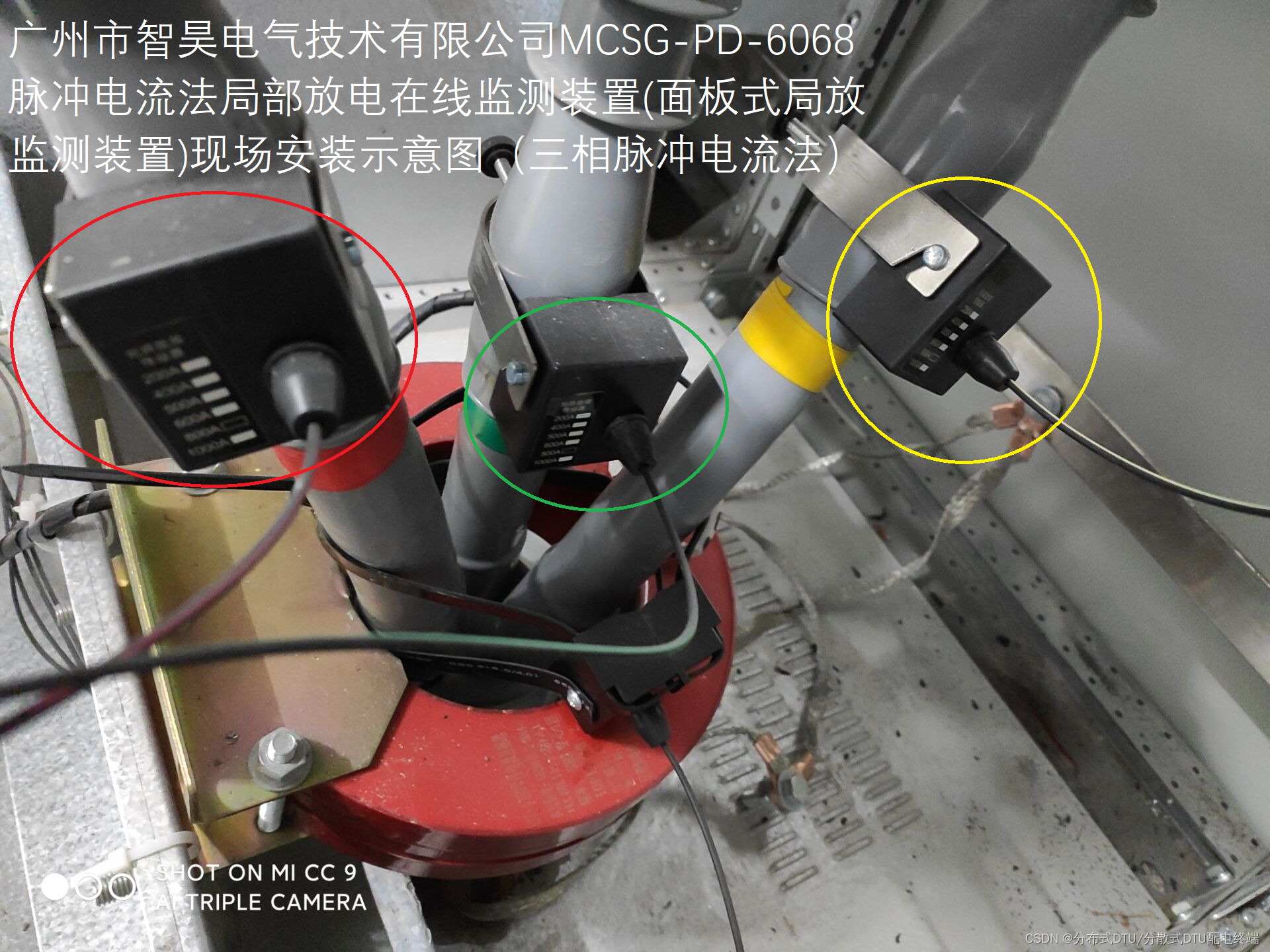

其它安装配件

其技术参数如下

也带电显示器局放检测装置也叫面板式局部放电在线监测装置在充分考虑环网箱结构紧凑等情况，在不降低现有设备电气安全水平的前提下，安装面板式局部放电在线监测装置，局放检测数据上传 DTU，面板式局部放电在线监测装置MCSG-PD-6086满足如下要求:

A、面板式局部放电在线监测装置MCSG-PD-6086产品技术参数

(1)工作电源:AC220V/DC220V/48V/24V 可选;

(2)整机装置功率损耗:<5VA

(3)防护等级:不低于IP54; ; 入信号;

(4)监测灵敏度:不低于 100pC

(5)输入信号工频电压:不大于100V;

(6)输入信号工频电流:不大于10mA;

(7)监测范围:100pC~5000pC;

(8)局放测量线性度误差:<10%。

目前在山东、河北、北京等地均在部署应用。
