通俗讲解：新能源光伏电站一次调频方案|一次调频|光伏电站一次调频怎么实现|光伏一次调频的原理与作用|一次调频与AVC和AGC是啥关系

01
一次调频背景概念
光伏/储能一次调频‌是指光伏发电系统在电网频率偏离额定值时，自动调节其有功功率输出，以维持电网频率稳定的过程。光伏发电系统通过一次调频功能，能够在电网频率升高时快速降低有功功率输出，而在电网频率降低时快速增加有功功率输出，从而帮助电网保持频率的动态平衡。‌

02
光伏场站为什么要参与一次调频？储能场站为什么要参与一次调频？
在我国能源转型的大背景下，随着可再生能源发电装机占比的扩大，由于新能源是由电力电子设备组成的发电系统，缺乏火力同步机组的惯性，故电网可用的快速频率响应资源日趋减少，急需新能源也参与电网一次调频以提升大电网的频率风险防控水平。总结：光伏及新能源为什么要参与一次调频呢？通俗地来来说就是原来本来是由火力同步机组来实现一次调频机制的，但现在火力发电减少了，新能源增加了，所以原来由火力发电机组承担的电网频率安全稳定问题，现在要由新能源也来承担一部分了。那么新能源是如何参与一次调频的呢？为此，小曾参与了RCL-0923系列/及EsccPowe3300系列新能源一次调频装置的研发。现就此问题抛砖引玉，供同行参考。

03
光伏一次调频的原理与作用？储能一次调频的原理与作用？
首先，在讲述这个概念这前大家先要有一个共识，就是电力系统必须维持在50赫兹上下这个频率的稳定性。如果频率偏离过大，不但影响电力用户的用电质量，甚至系统都有瓦解的风险。所以维持电网的频率平稳非常重要。总体来说电网只要供需平衡，电网的频率就是稳定的。但由于我们的新能源发电及电网负荷都有一定的间歇性，会不断变化的。继而频率也会不断波动。而频率的波动又分为短时间快速动荡，和频率变化到超出设置的安全区域。所以根据频率变化的不同性质，电网在频率偏离正常范围后，会依次进行惯量响应、一次调频和二次调频AGC来分阶段纠正。

通俗总结：电网中用电方要多少电，供电方就要发多少电出来，供需要平衡电网的频率就稳定在50Hz。所以在新能源场站需要有一个装置实时监测电网的频率，并根据电网的频率来实时调整场站的出力。比如：当监测到电网频率升高时（大于50Hz）说明供大于需，所以要减少场站的出力。当监测到电网频率降低时（小于50Hz）说明供小于需，所以要增加场站的出力。且看下面一个光伏场站一次调频的具体方案拓扑。

04
光伏电站一次调频怎么实现？储能电站一次调频怎么实现？
光伏/储能电站一次调频实现方案如下：首先在光伏电站的二次仓部署一台EsccPower3300源网荷储一次调频装置+一台RCL-0923光伏AGC/AVC装置配套实现。EsccPower3300源网荷储一次调频装置：具备监测并网点的电压、频率和功率，可接收调度和场站监控系统的调控指令，控制光伏场站内逆变器或光伏电站储能PSC。通过有功-频率下垂曲线控制函数计算出功率值下发至RCL-0923装置，RCL-0923装置是光伏/储能场站的AGC发电控制设备，它能够根据一次调频装置下发的功率值实时控制场站出力。有功-频率下垂曲线控制函数及光伏或储能电站一次调频曲线，光伏或储能电站参与电网无功调压曲线。由于涉及到公式不便用文字表述，如有兴趣请参看本站其它内容。

05
一次调频与AVC和AGC是啥关系
一次调频是系统主动实施的功率控制，在一次调频后系统尚未达到频率稳定时，由电网下发指令再次调整，故通常把一次调频之后所进行的发电自动控制AGC这个过程叫作二次调频。AGC直白地说就是一种用于调节发电机输出功率的自动控制系统。它监测电网负荷和频率变化，并通过修改发电机的功率输出来维持电网稳定。当然在新能源光伏领域发电机就变为逆变器，或者PCS等这些电力电子设备了。

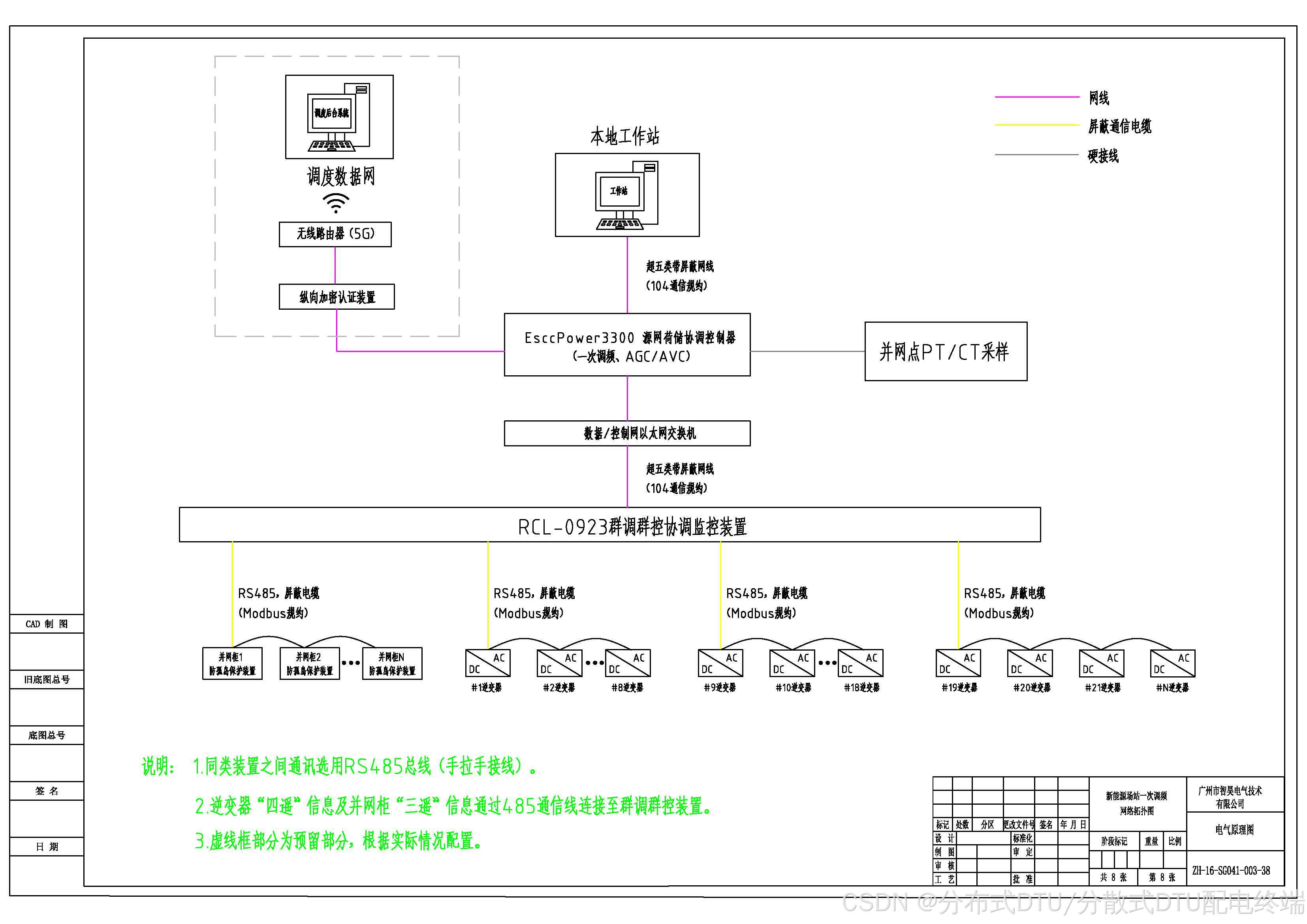

‌通俗总结：光伏或者储能电站一次调频和无功调压是通过EsccPower3300源网荷储一次调频装置，它根据有功-频率下垂曲线控制函数及光伏或储能电站一次调频曲线，光伏或储能电站参与电网无功调压曲线计算出功率值一发到RCL-0923光伏/储能AGC/AVC控制装置实现实现整站一次调频、动态无功调压等控制功能其组网方案原理如下：

06

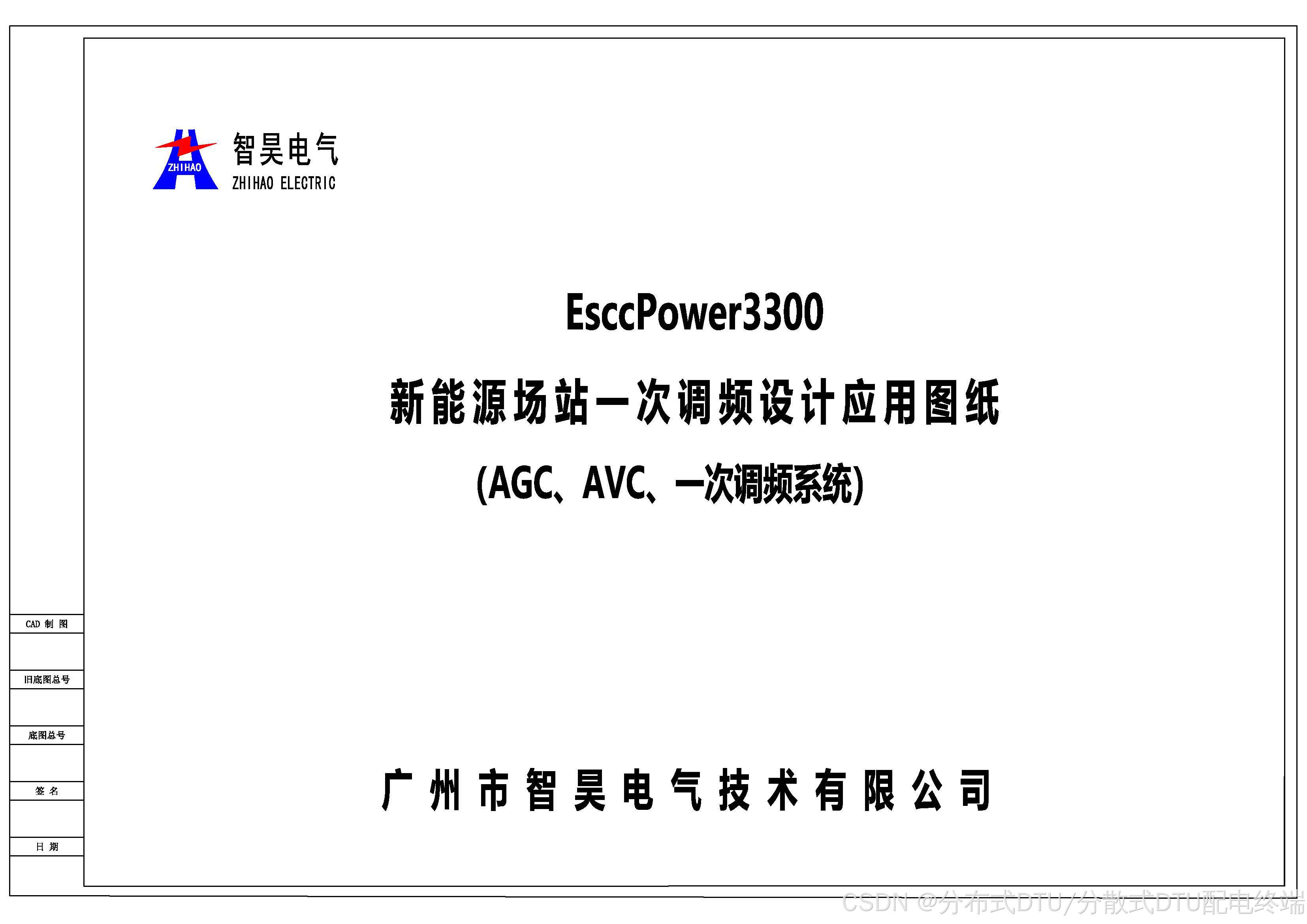

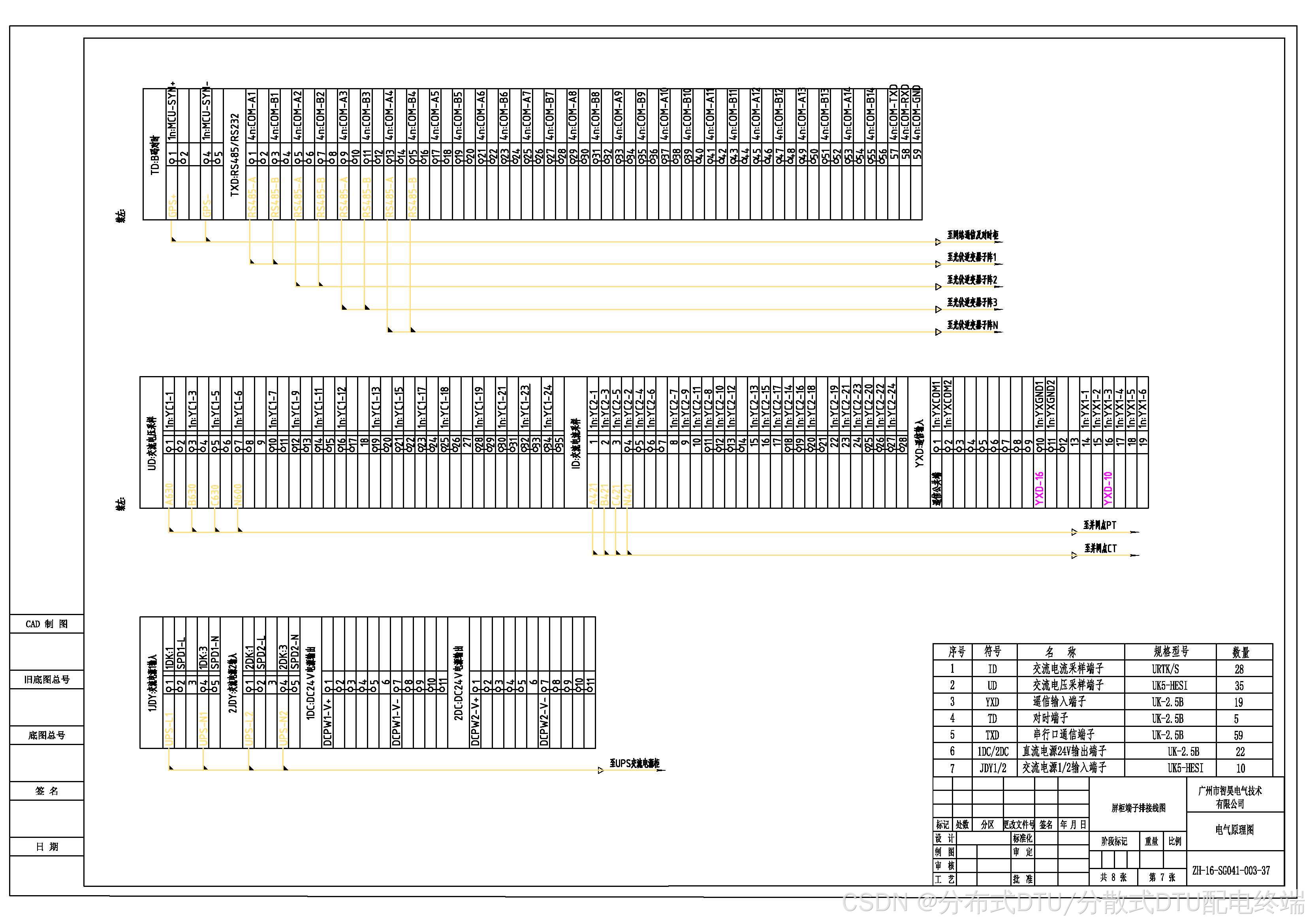

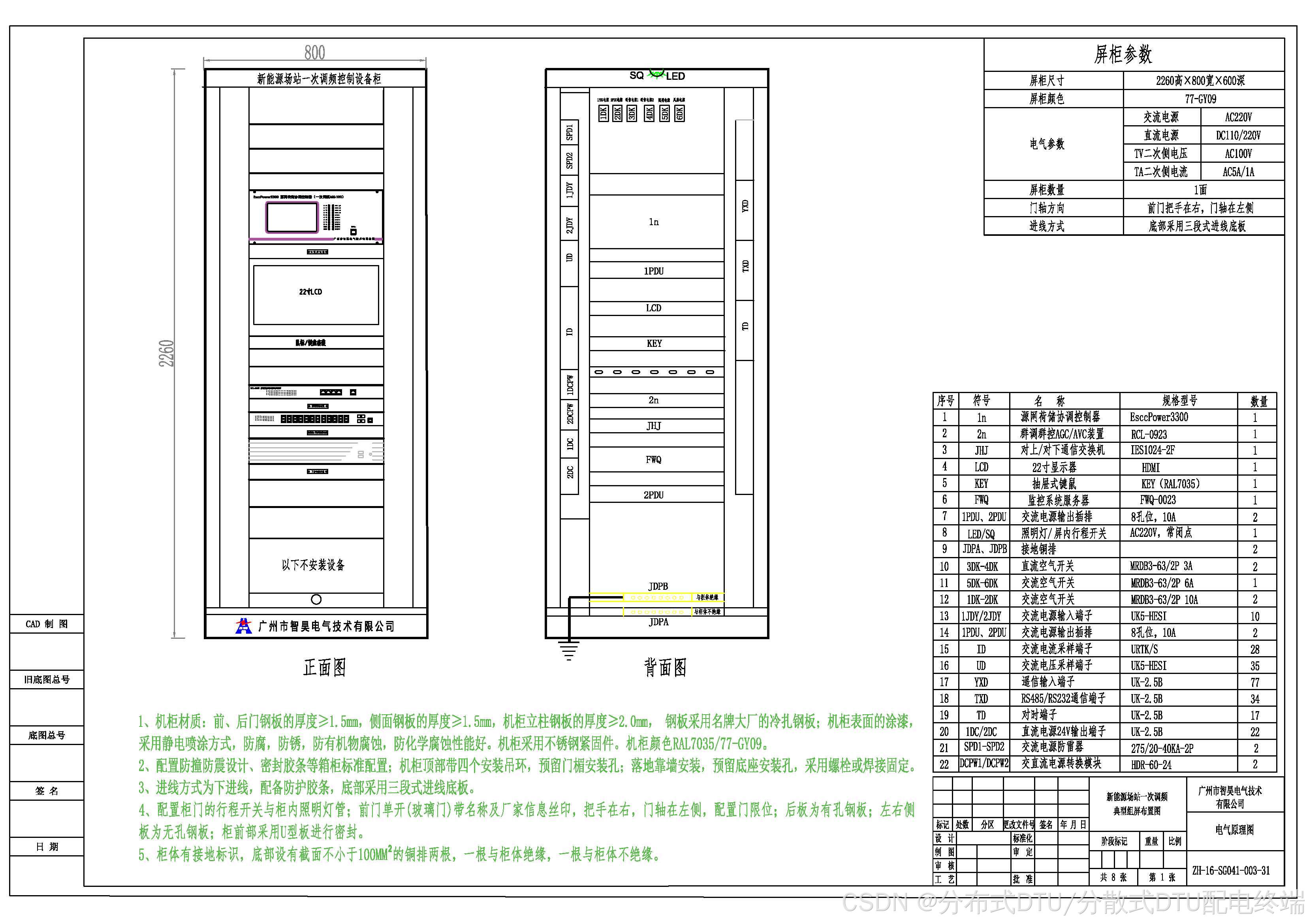

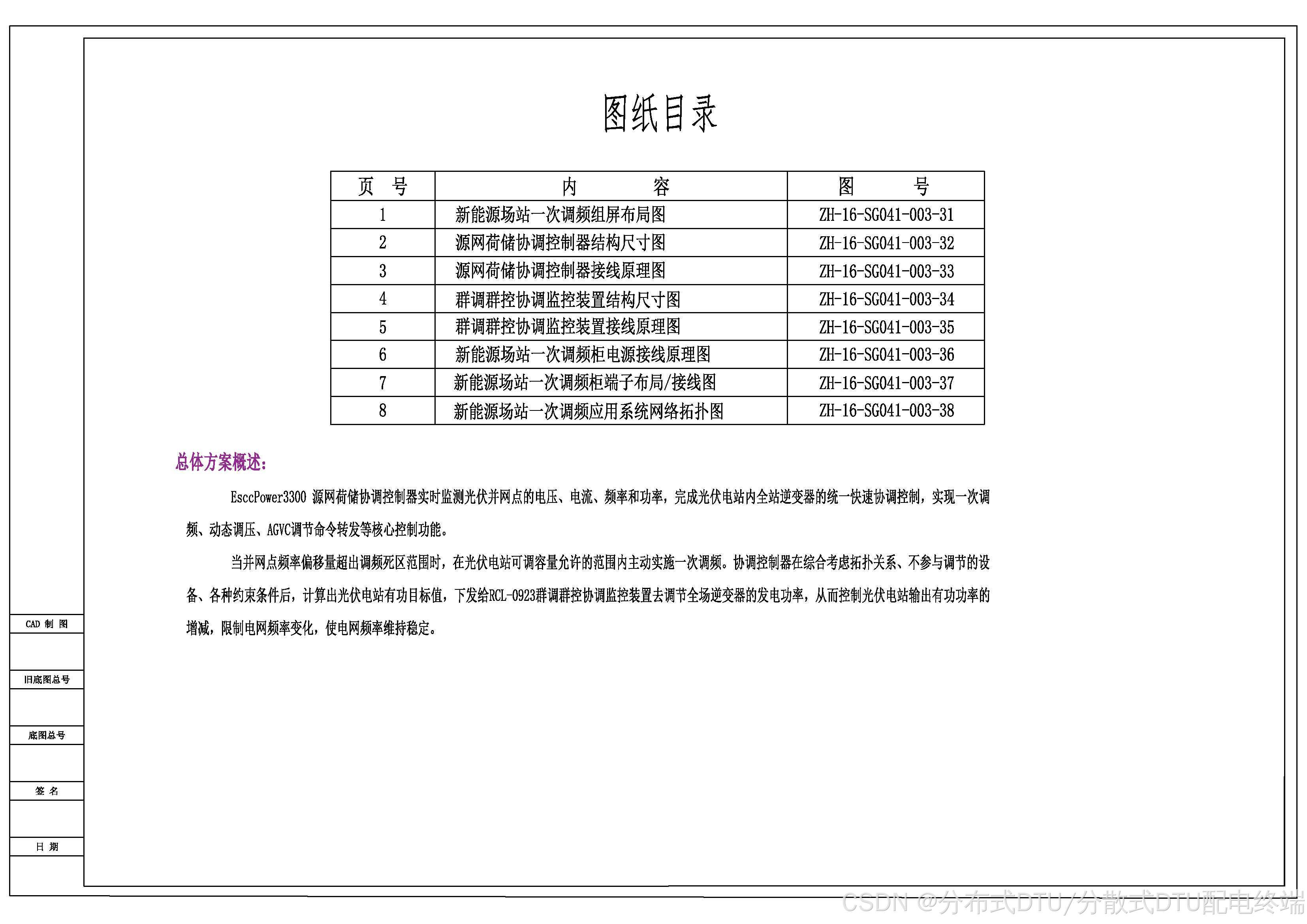

光伏一次调频典型应用案例方案设计
