KICAD——手动生成嘉立创可识别的BOM和POS文件

本文详细介绍了如何使用KiCad生成符合嘉立创要求的BOM(物料清单)和POS(封装位置)文件。包括在原理图中生成BOM文件的步骤,以及在PCB中生成POS文件的方法,帮助电子工程师快速准备生产所需文件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

虽然KiCad自带了BOM和POS文件的生成功能,但在实际生产过程中嘉立创无法直接使用KiCad生成出来的文件,除了使用自动生成的脚本以外,可以使用下面的方法实现生成文件的生成
一、生成BOM文件
BOM文件只能在原理图中生成,在PCB中生成的BOM文件格式差异较大,不建议使用。

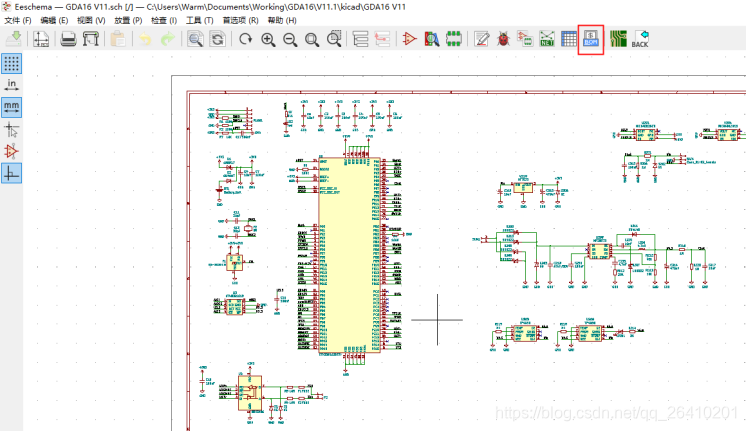

首先,打开原理图,点击上方工具栏中的生成物料清单
在这里插入图片描述

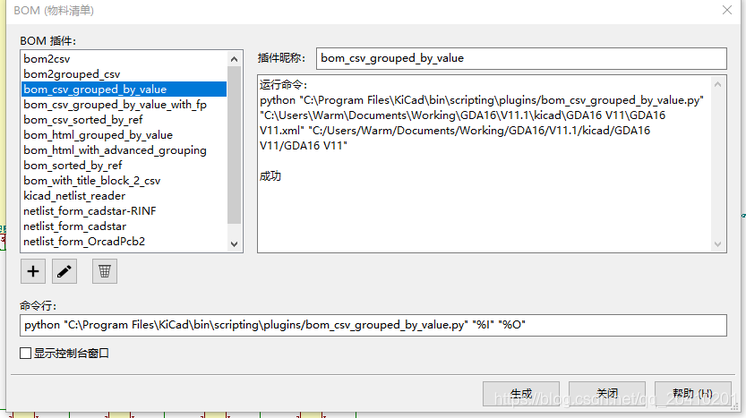

KiCad自带了很多生成BOM的插件,选择下图所示的插件并点击“生成”
在这里插入图片描述
生成完成后可以在对于工程文件夹下找到与工程名称相同的两个文件,把其中没有扩展名的文件重命名后增加“.csv”扩展名即可用excel打开

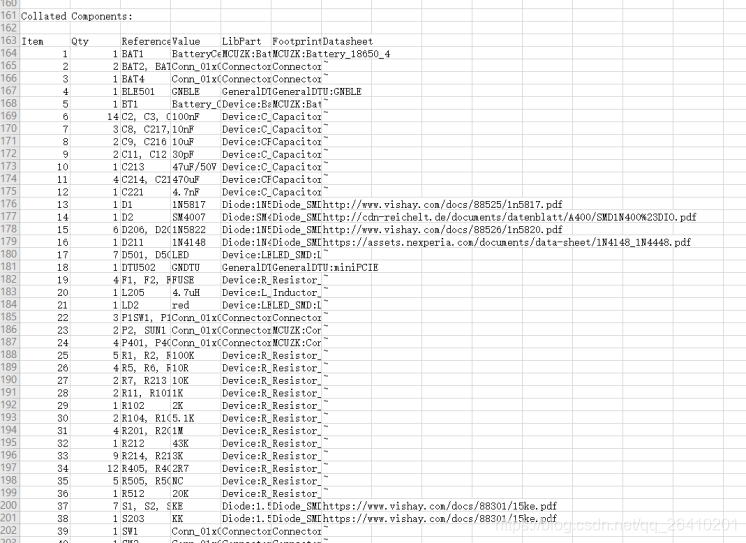

打开后即可在excel底部“Collated Components”中看到比较标准的BOM表
在这里插入图片描述

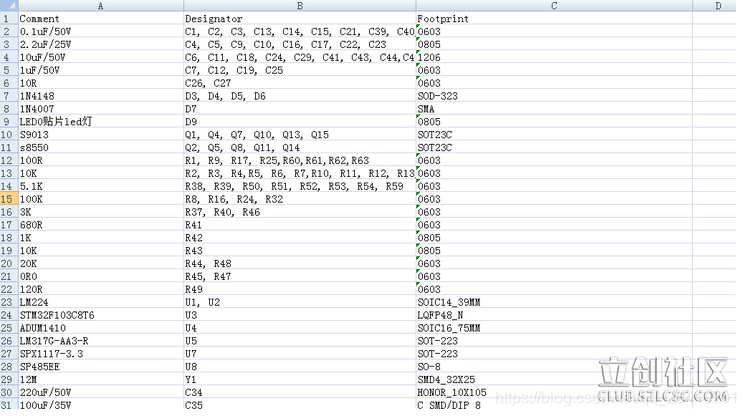

复制其中标题和内容在新文件中,按照嘉立创的格式修改其标题并删除多余的列即可,下图为嘉立创推荐的格式中的一种,将生成的表格中的Reference改为Designator,Value改为Comment,保留Footprint,其余列删除即可
在这里插入图片描述
二、生成POS文件

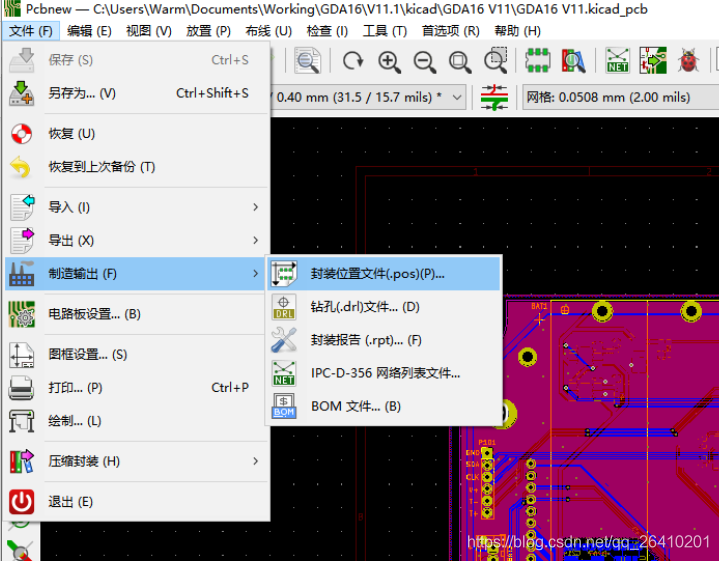

KiCad生成POS文件较为简单,选择“文件-制造输出-封装位置文件”
在这里插入图片描述

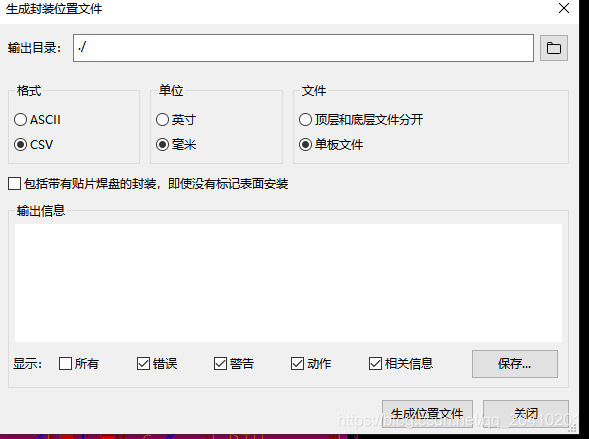

按照下面的选择即可生成位置文件
在这里插入图片描述
在这里插入图片描述

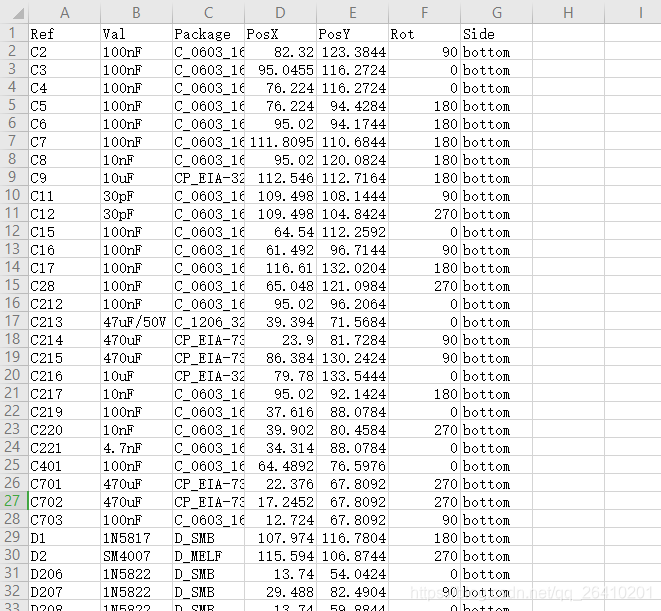

之后根据嘉立创的格式即可,可以参考如下格式
在这里插入图片描述
