Kicad-V7.0生成BOM文件

于 2023-09-13 09:46:09 发布
阅读量551 收藏
点赞数
分类专栏： Kicad 文章标签： pcb设计制作
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45723648/article/details/132845799
版权

打开原理图，在上方工具栏选择“生成当前原理图的BOM”。

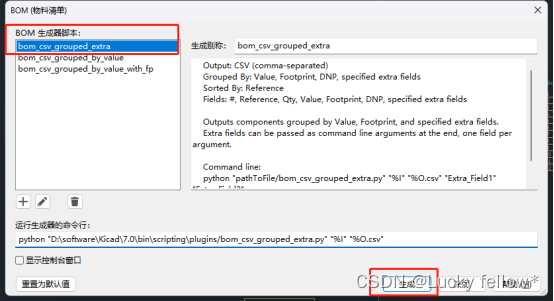

在弹出的窗口“BOM（物料清单）”中选择第一个“bom_csv_grouped_extra”，再点击“生成”。

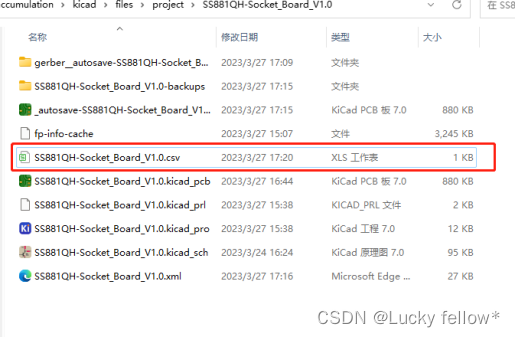

成功生成BOM如下图。
