KiCad生成炫酷的 BOM 表

一个可以交互的漂亮 BOM表

打样 PCB 后，一般都是我们自己手动焊接样品用于测试（有条件直接去贴片的不在讨论范围内），这时候我们就要生成 BOM 表去焊接样板，一般都是根据位号在 BOM 表中找到相应的值，有时候找个位号要找半天；KiCad 内部集成的一个 插件【Interactive HTML BOM】为我们带来了动态的交互式 BOM 表，更加形象生动。

KiCad 加载 Interactive HTML BOM 插件

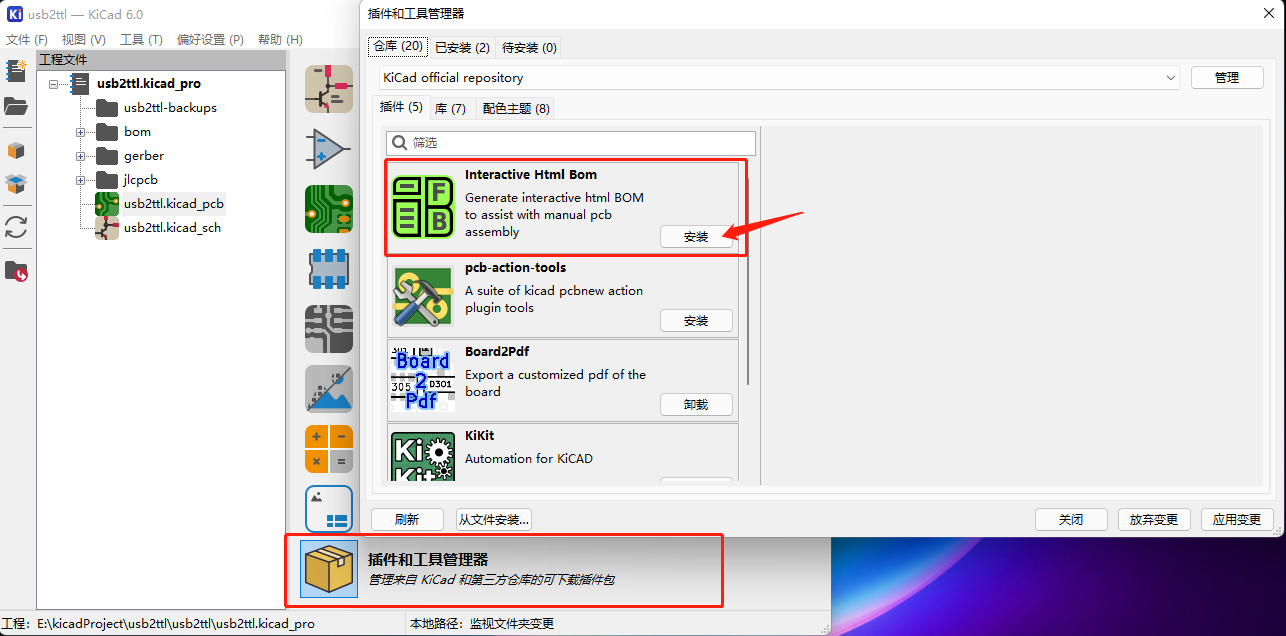

1. 打开 KiCad 软件，点击 【工具】-- 【插件和工具管理器】进入插件和工具管理器的界面

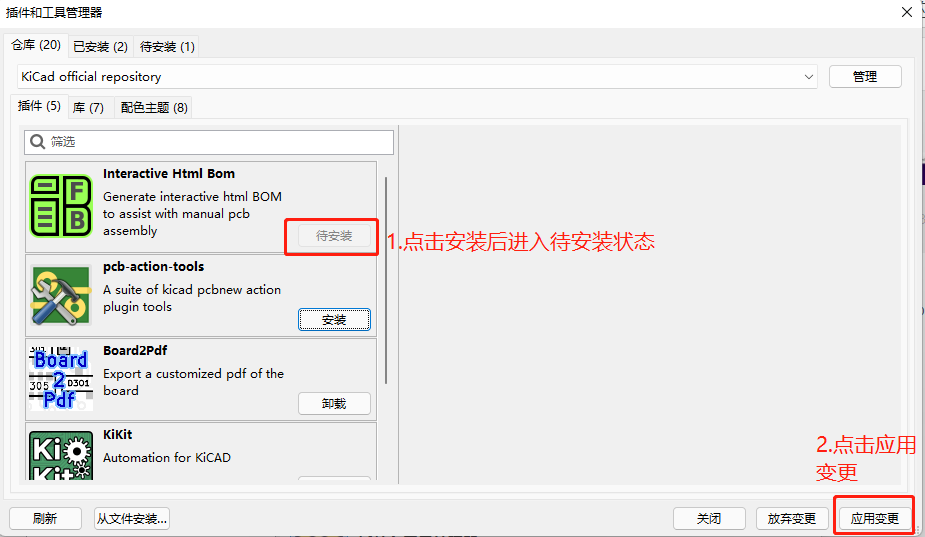

2. 在插件中选择 【Interactive HTML BOM】 点击 【安装】-- 【应用变更】

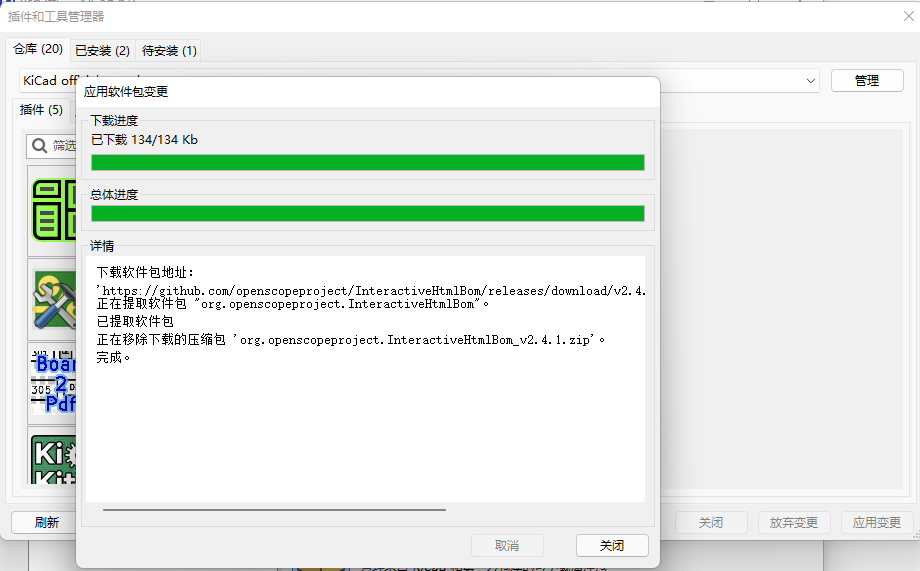

3. 等待下载安装完成


4. 在 【已安装】的选项卡中看到 【Interactive HTML BOM】，就表明插件安装成功


生成 BOM 表

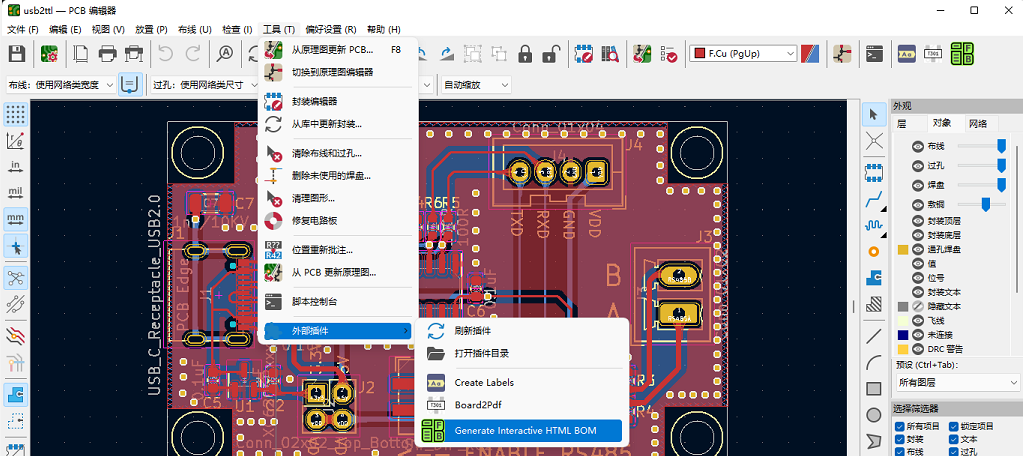

1. 在 KiCad 中打开一个已经画好的 PCB 文件，点击 【工具】-- 【外部插件】-- 【Generate Interactive HTML BOM】

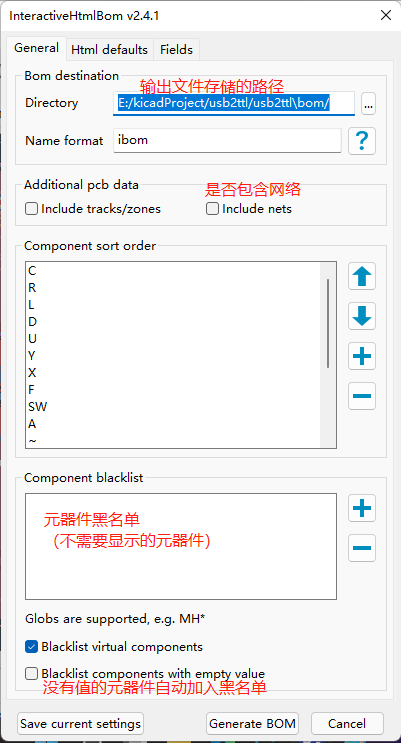

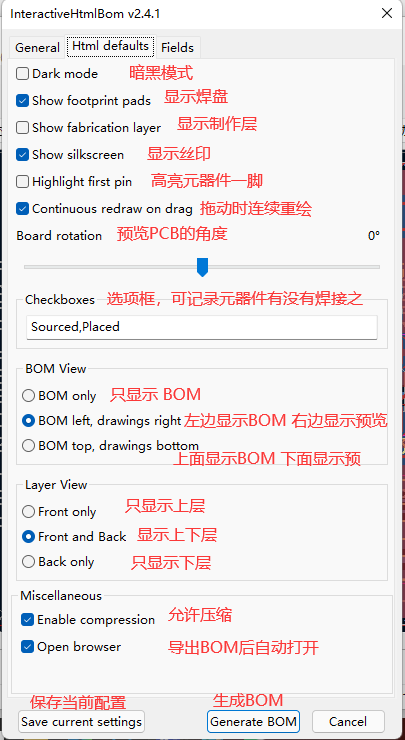

2. 按照下面的设置(直接默认也是可以的)，然后点击 【Generate BOM】

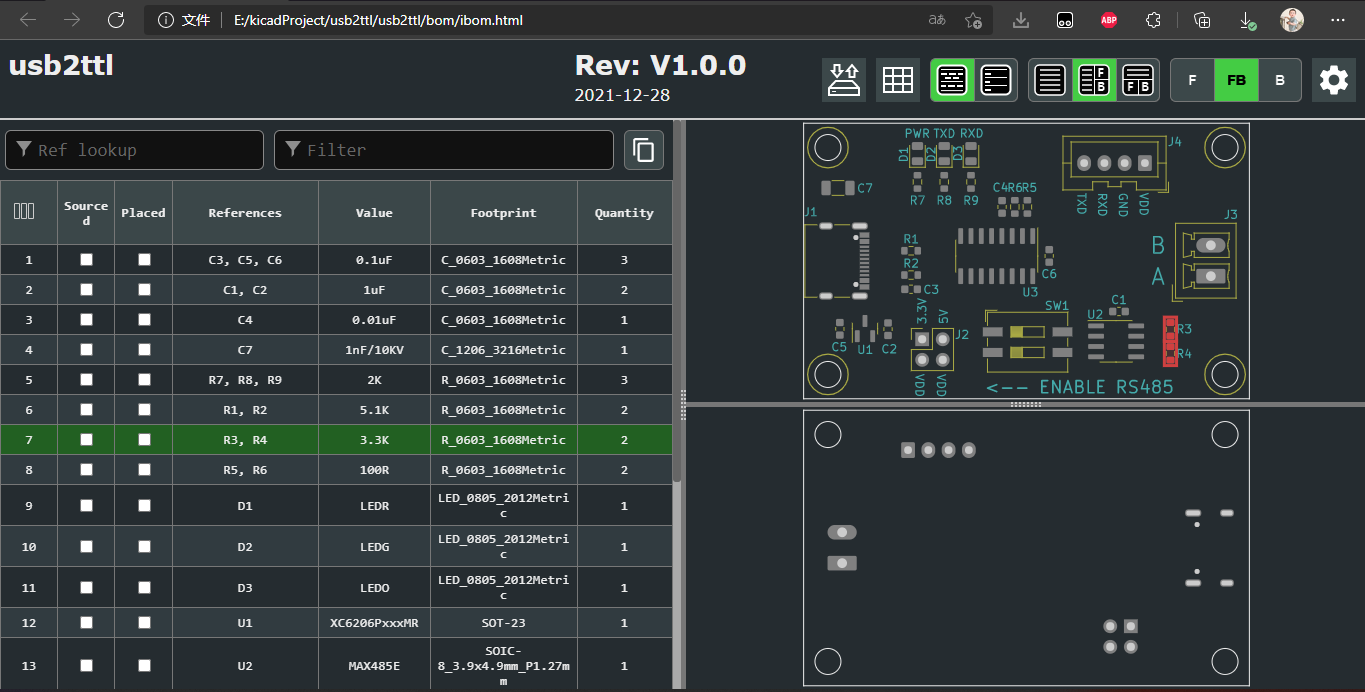

3. 等待 BOM 表自动生成，并自动打开（一个 html 文件）

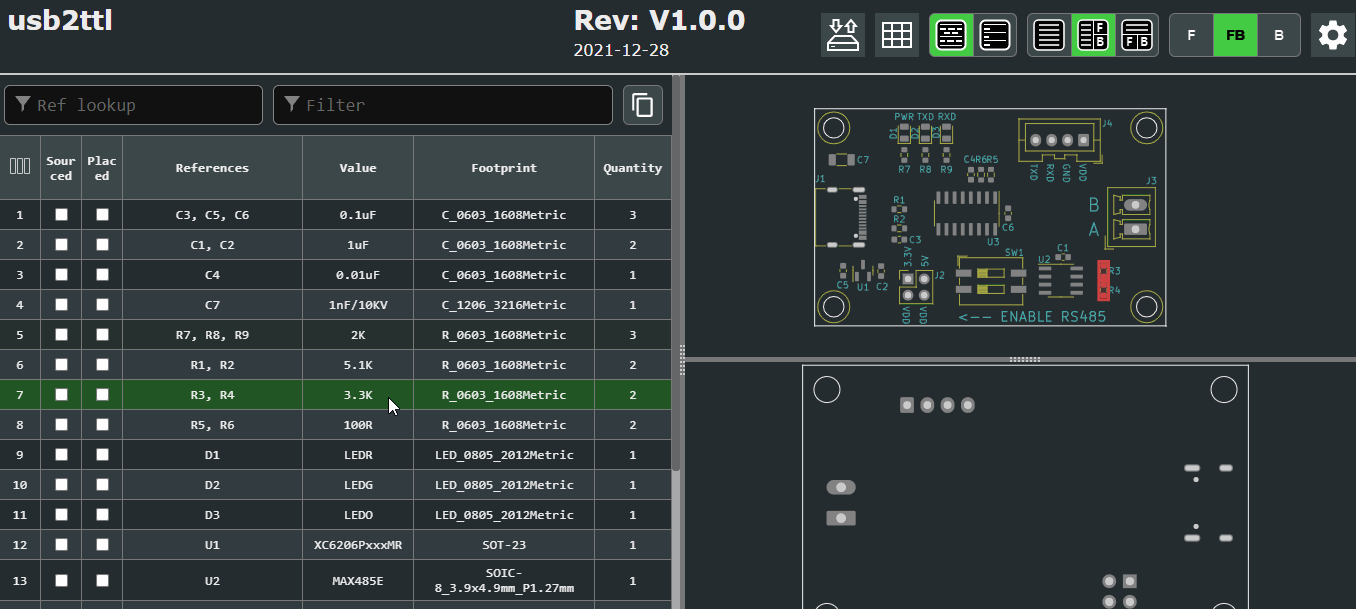

4. 最后上个动图演示
