Matlab进阶绘图第36期—双网格曲面图

在《Matlab论文插图绘制模板第53期—网格曲面图（Mesh）》中，我分享过网格曲面图的绘制模板。

然而，有的时候，需要在一张图上绘制两个及以上的网格曲面图，且每个网格曲面图使用不同的配色方案。

在Matlab中，一张图上只支持一种colormap/colorbar，所以想要绘制两个及以上的网格曲面图，需要大家自行设法解决。

本文利用freezeColors工具（John Iversen, MathWork, 2023），以及我自己制作的colorar_k2工具，进行双网格曲面的绘制，先来看一下成品效果：

特别提示：本期内容『数据+代码』已上传资源群中，加群的朋友请自行下载。有需要的朋友可以关注同名公号【阿昆的科研日常】，后台回复关键词【绘图桶】查看加入方式。

---

1. 数据准备

此部分主要是读取原始数据并初始化绘图参数。

% 读取数据load data.mat% 预处理/初始化绘图参数% 网格1抽稀x1 = X(1:5:end,1:5:end);y1 = Y(1:5:end,1:5:end);z1 = Z1(1:5:end,1:5:end);% 网格2抽稀x2 = X(1:5:end,1:5:end);y2 = Y(1:5:end,1:5:end);z2 = Z2(1:5:end,1:5:end);

2. 颜色定义

作图不配色就好比做菜不放盐，总让人感觉少些味道。

但颜色搭配比较考验个人审美，需要多加尝试。

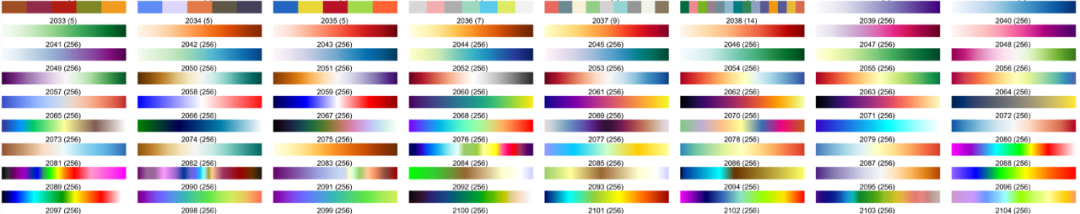

这里直接使用TheColor配色工具中的SCI权威配色库：

%% 颜色定义map1 = TheColor('sci',2068);% map1 = flipud(map1);map2 = TheColor('sci',2073);

3. 双网格曲面图绘制

调用‘mesh’和‘freezColors’命令，绘制初始双网格曲面图。

ax = gca;% 网格曲面1绘制s = mesh(x1,y1,z1,'LineWidth',1);caxis([min(z1(:)) max(z1(:))]);colormap(map1)freezeColors; hold on% 网格曲面2绘制s2 = mesh(x2,y2,z2,'LineWidth',1);caxis([min(z2(:)) max(z2(:))]);colormap(map2)freezeColors; % 标题、标签、视角hTitle = title('DoubleMesh Plot');hXLabel = xlabel('x');hYLabel = ylabel('y');hZLabel = zlabel('z');view(-35,30)

4. 细节优化

为了插图的美观，利用colorbar_k2工具添加颜色条，并对图形细节等进行美化：

% 添加颜色条colorbar_k2('right',Z1,map1,Z2,map2)% 坐标区调整axes(ax)axis tightset(gca, 'Box', 'off', ...                                                          % 边框         'LineWidth', 1, 'GridLineStyle', '-',...                                   % 坐标轴线宽         'XGrid', 'on', 'YGrid', 'on', 'ZGrid', 'on',...                            % 网格         'TickDir', 'out', 'TickLength', [.01 .01], ...                             % 刻度         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1],'ZColor', [.1 .1 .1],...       % 坐标轴颜色         'zlim',[0 700])% 字体和字号set(gca, 'FontName', 'Arial', 'FontSize', 11)set([hXLabel,hYLabel,hZLabel], 'FontName',  'Arial', 'FontSize', 11)set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

%% 图片输出figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

以上。
