理论分析电机缺相后的现象

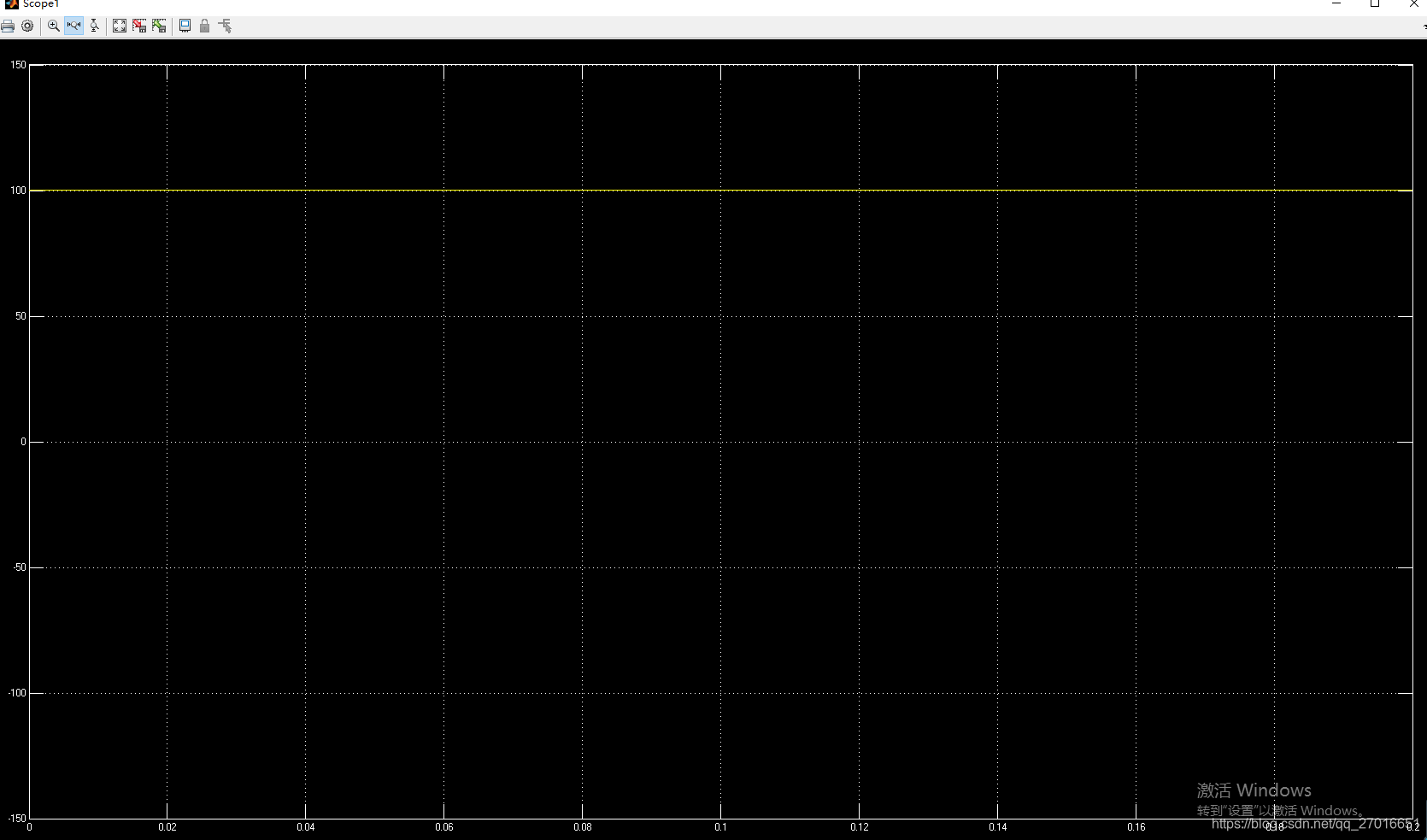

1. 在电机正常运转（无缺相）时，可以知道，电流矢量是一个理想圆（不考虑齿槽扭矩和反电势高频谐波），也即是扭矩也是恒定的，当负载恒定时，转速会稳定。仿真is如下：

由于is是旋转变化的，因此is组合的应该是一个标准圆。

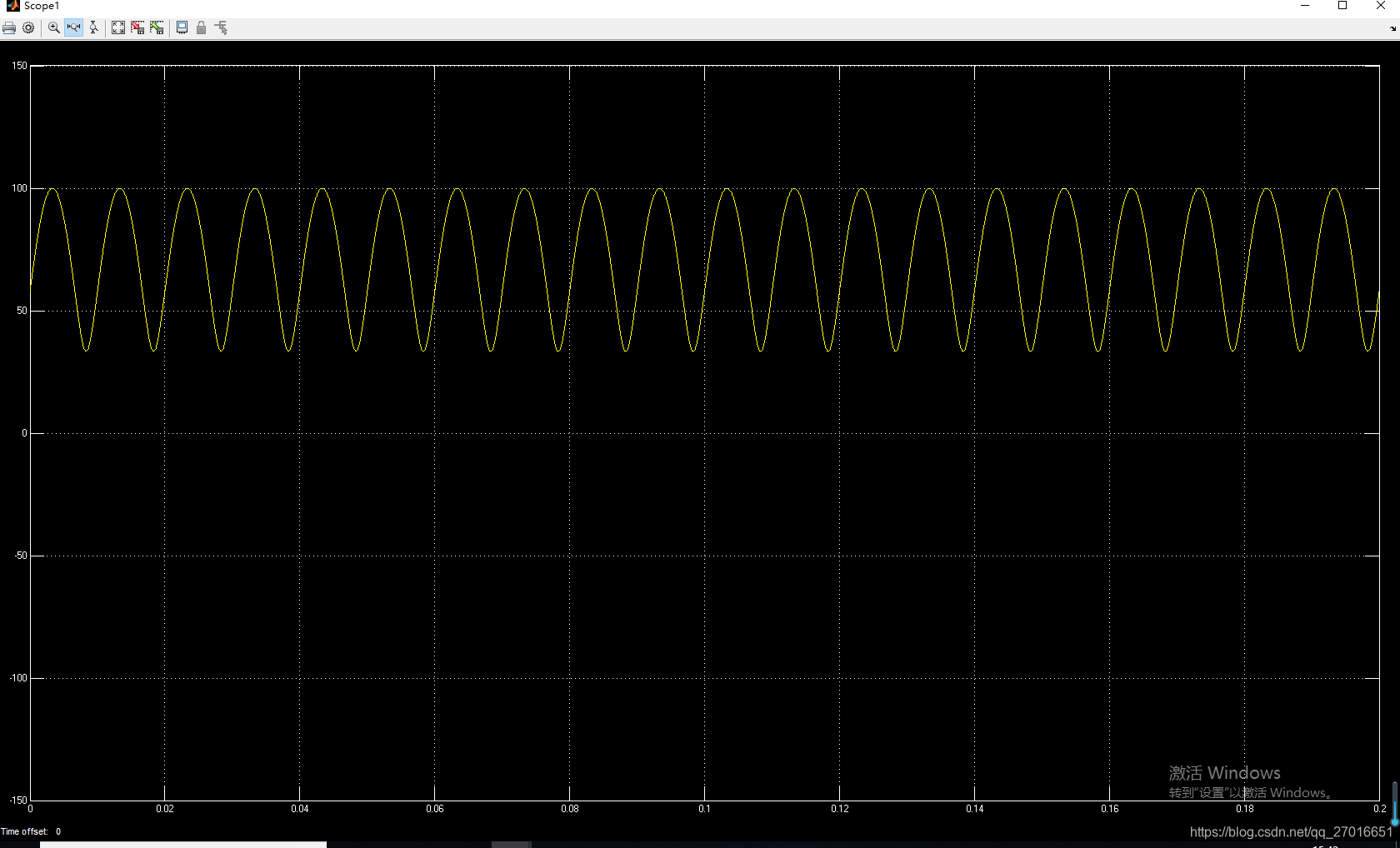

1. 在电机缺一项时，电流矢量应该就不是标准的圆形了，而变成了椭圆形，如果电机处于旋转状态，那么轻载下，电机仍然可以运行，不过会出现比较大的抖动，另外两相电流会增加，重载时，由于电流加大，会烧坏电机。仿真is如下：

可以看出is是波动的，扭矩也会相应的波动，造成速度波动。我理解的是is旋转时，产生的应该是椭圆。椭圆长轴100，短轴35



注：当电机启动时，缺相的情况下，电机是不能正常启动的。
