容辉北斗短报文-上电测试GPS部分功能[单纯试验记录]

1. 准备

容辉科技北斗短报文开发板N2（配件：USB转DB9串口线、配套锂电池）
win10笔记本
网盘传的opensource的资料一套

2. 硬件连接

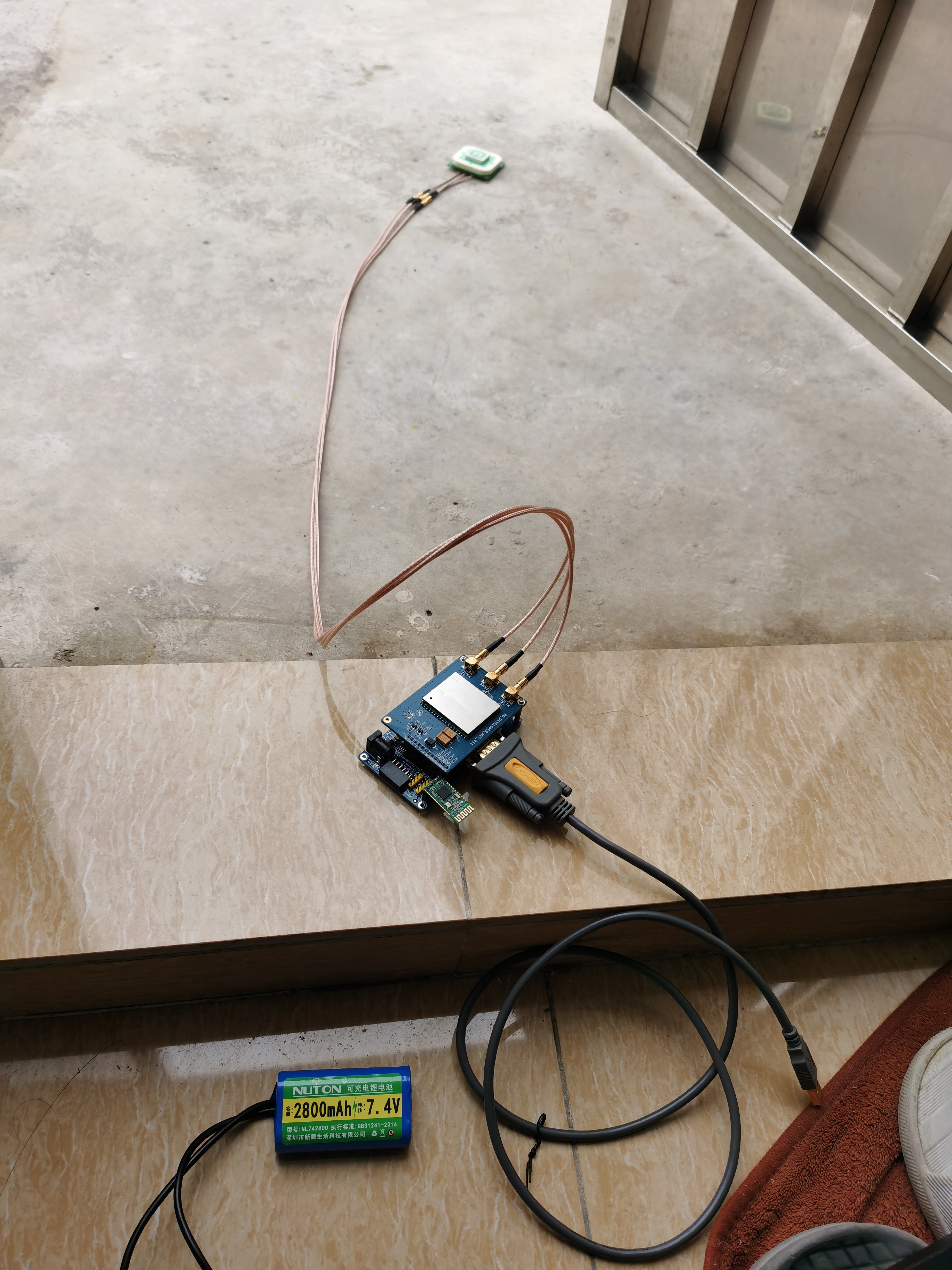

用USB转串口连接win10笔记本和开发板
检查GPS天线连接正确后，方可连接电源。说明书提示GPS天线不可带电插拔。
把GPS天线引出到室外，笔记本和开发板在室内用就可以了。



3. 打开RDSS测试软件_V16.exe

操作步骤：连接串口 -> 功率输出，直到有波束输出，说明信号正常。

4. 切换模式

通过串口发送AT+TESTRN，要勾上换行符
随后这个串口会打印GPS的NMEA协议原始数据。

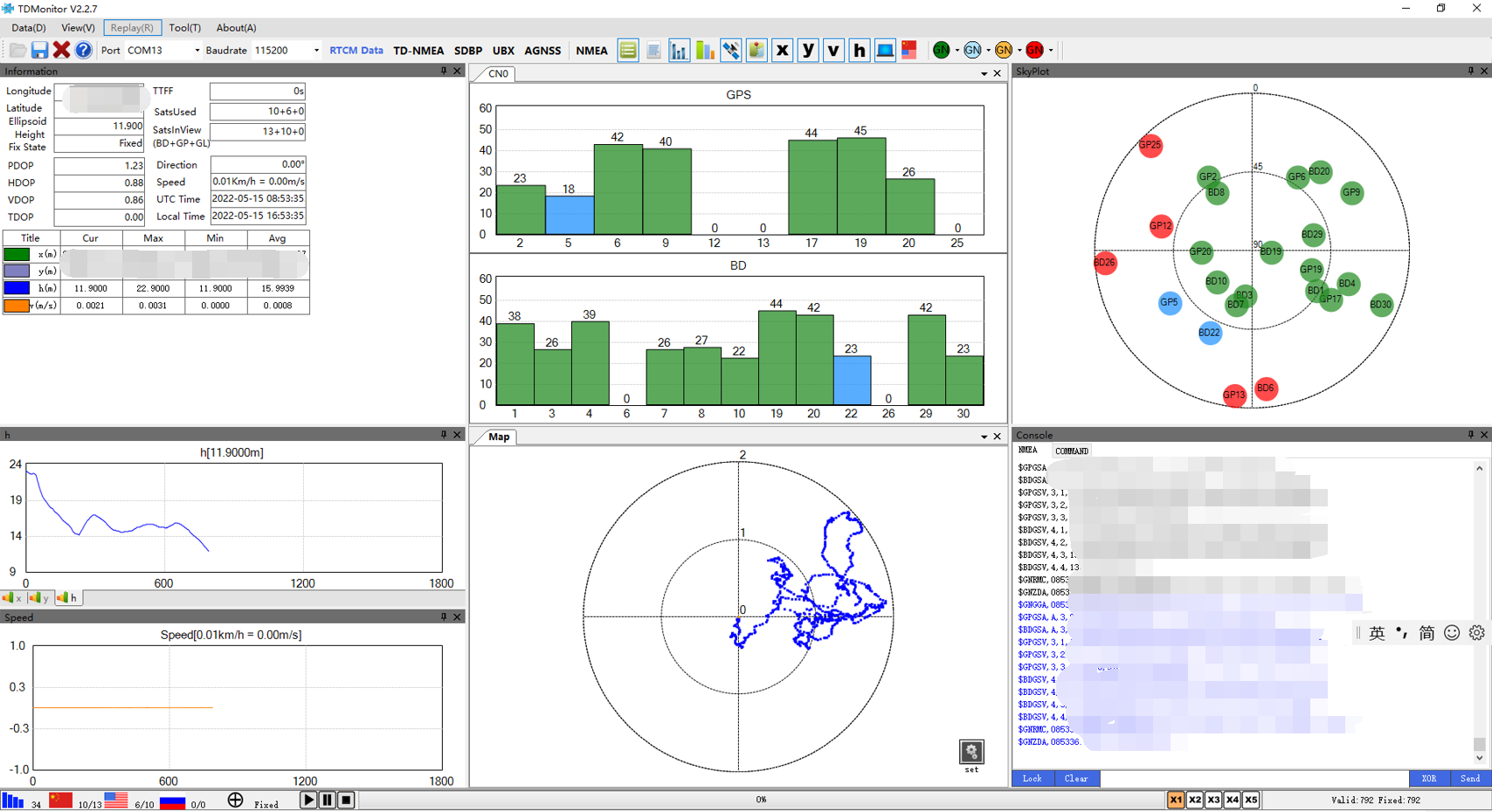

5. 打开RNSS测试软件.exe

配置串口参数后，会自动解析GPS原始数据，在UI显示。

后面还记录了NMEA协议的LOG，就不放上来了，敏感信息打下码。
