OPC UA协议已经越来越多的应用在工业物联网中。本文介绍钡铼技术的BL102 OPC UA网关的OPC UA配置方式，与大家共享。

运行OPC UA网关BL102，在电脑上运行钡铼技术提供的免费OPC UA网关配置软件，进入下面的页面：

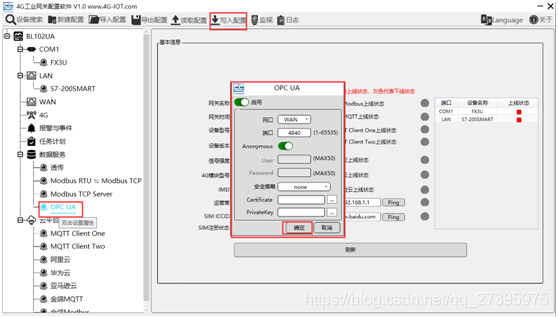

1. OPC UA的配置

 操作步骤：(1)双击“OPC UA”弹出OPC UA配置框。（2）点击启用按钮，启用OPC UA。默认：关闭。灰色表示：不启用，绿色表示：启用。（3）网口：选择“WAN”口，因本示例通过WAN口接到R40路由器。点击“WAN”，查看到WAN口的IP地址为：192.168.1.164。（4）端口：OPC UA 端口，默认：4840。（5）Anonymous：启用，表示不用用户名连接。（6）User 、Password：用户名和用户密码，因启用无用户连接，故不用填写。（7）安全策略：选择OPC UA是否加密连接。本示例选择无加密连接。（8）Certificate、PrivateKey：OPC UA证书和密钥，因选择无加密连接，故，不用上传证书和密钥。（9）点击“确定”，确定OPC UA的配置。&#x
