变电站综合自动化系统：Modbus-PLC-645转IEC104网关方案

前言
电力行业作为关系国计民生的重要基础产业，是关系千家万户的公用事业。但是要做好电力行业安全保障工作的前提，是需要对应的技术人员详细了解电力工业使用的系统、设备以及各类协议的安全特性，本文将主要介绍IEC 104协议的定义和钡铼技术IEC104网关在电力场景的应用。

IEC104协议简介

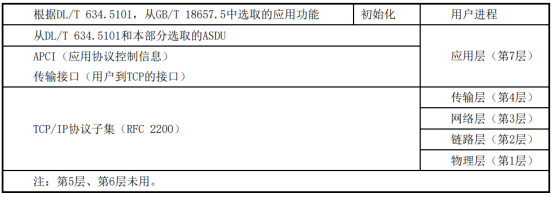

IEC60870-5-104（简称：IEC104）协议是一个主要在电力、城市轨道交通（轨交的常用于变电站）行业应用的国际标准，IEC104协议从协议的更新发展的角度来看，其实是将IEC60870-5-101（简称：IEC101）协议与TCP/IP协议提供的传输层功能相结合，从而实现IEC101协议在传统的TCP/IP协议的各种网络类型中应用。所以IEC104协议实际处于应用层协议的位置，使用的端口为2404，IEC104协议在终端系统的协议结构如图2.1所示。

图2.1 IEC104在终端系统的规约结构
应用介绍
IEC104协议主要用在电力设施的设备控制、信息传输、状态监控等方面，本章节主要介绍IEC104协议在变电站综合自动化系统的使用场景。

IEC104网关在变电站综合自动化系统中的应用

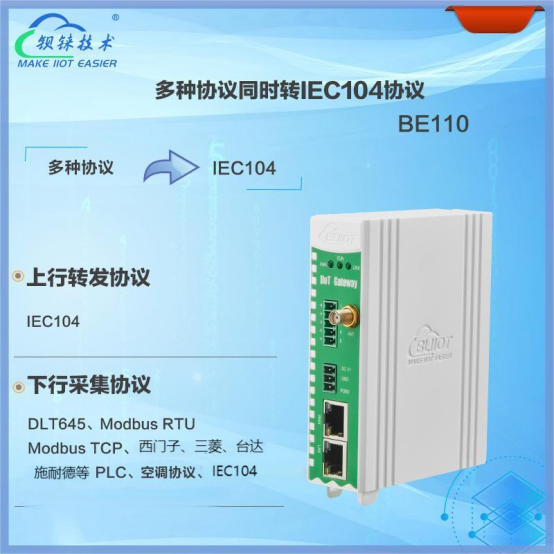

变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)各种监测设备的运行状态通过IEC104网关进行监控。IEC104网关支持多种协议转换，可以把PLC、空调、电梯、消防、灯光控制系统、电表、水表等不同协议，通过硬件网关转换成IEC104规约，这样IEC104客户端组态软件就可以通过IEC104网关监控现场设备数据。IEC104网关收来自远程监测云端的各种调度命令并进行协议转换后，直接发送至相应的自动化设备；接收来自动化设备的数据报文，对其进行协议转换后发送至远程监测中心。
