本文介绍了Catia VBA编程的基础，包括通过录制宏学习接口，将窗体宏添加到工具栏，遍历结构树，操作窗口属性，文件导入导出，管理cameras工具条，操控viewer对象进行截图，以及使用Catia发送命令。通过实例展示了如何实现文件操作和视图控制，为Catia自动化提供参考。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

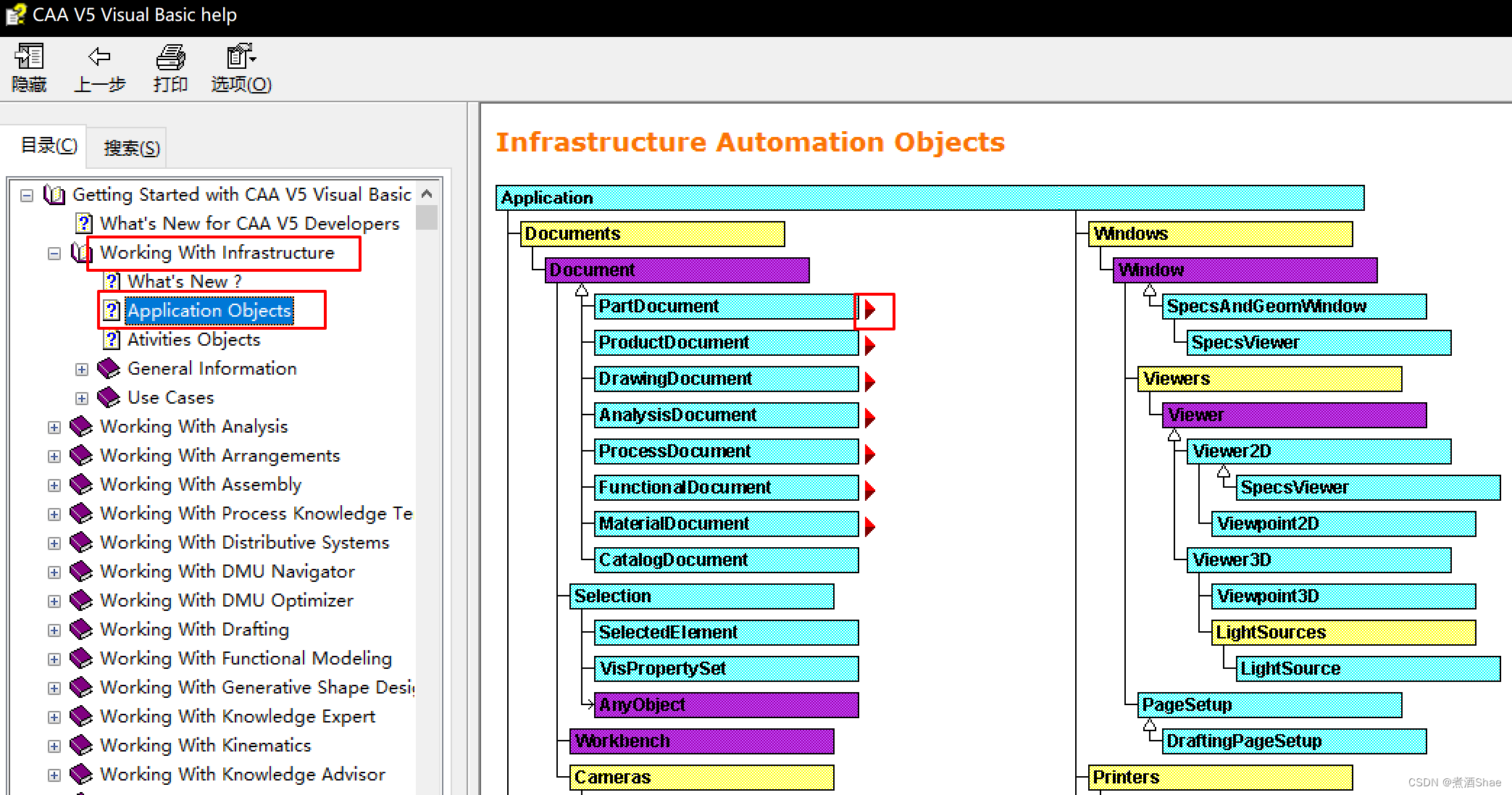

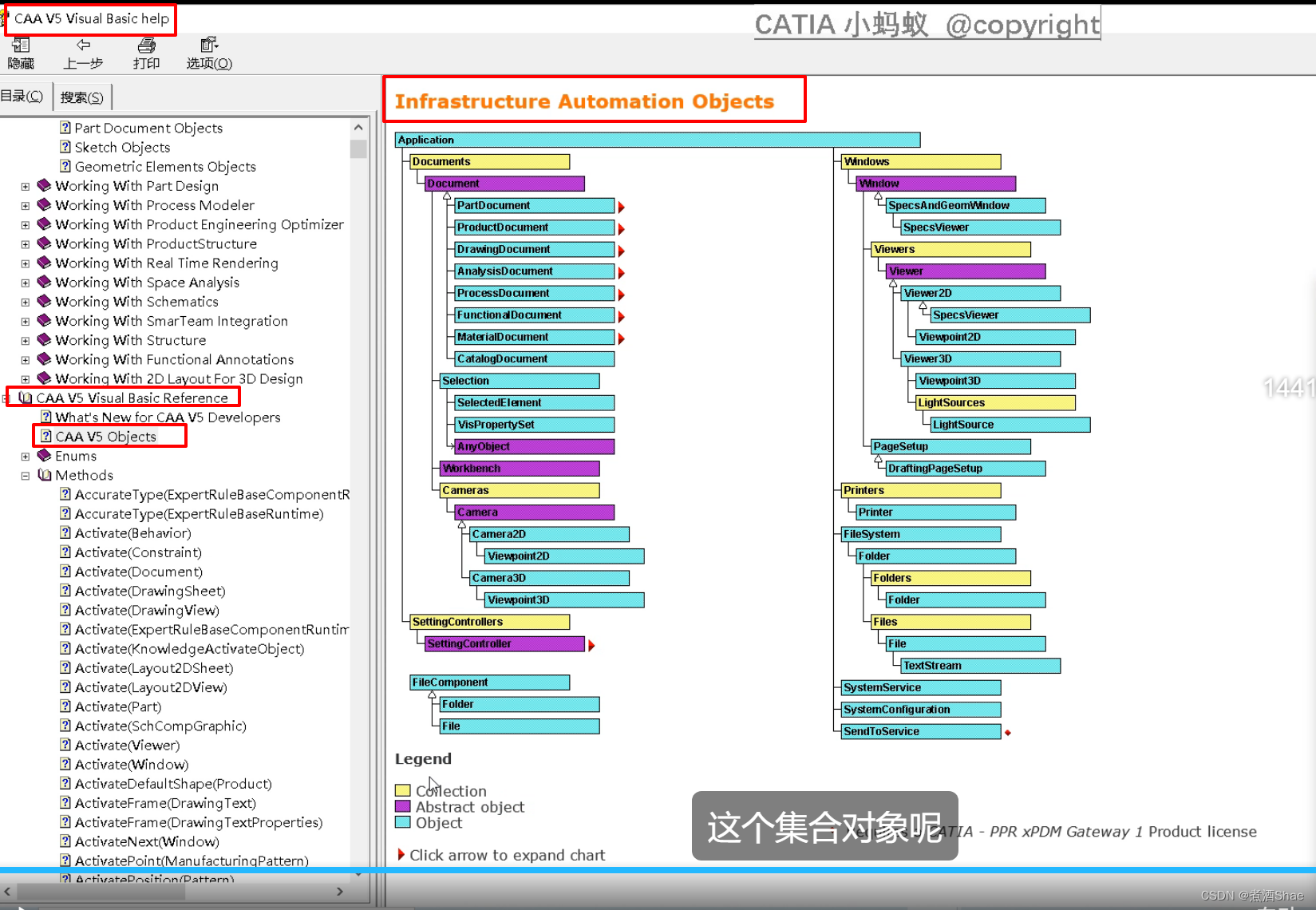

结构树

在这里插入图片描述

最常用的录制宏，编程思路

实际编程中，我们不可能把所有的接口都知道。所以，最常用的是录制宏，然后在宏上进行修改。

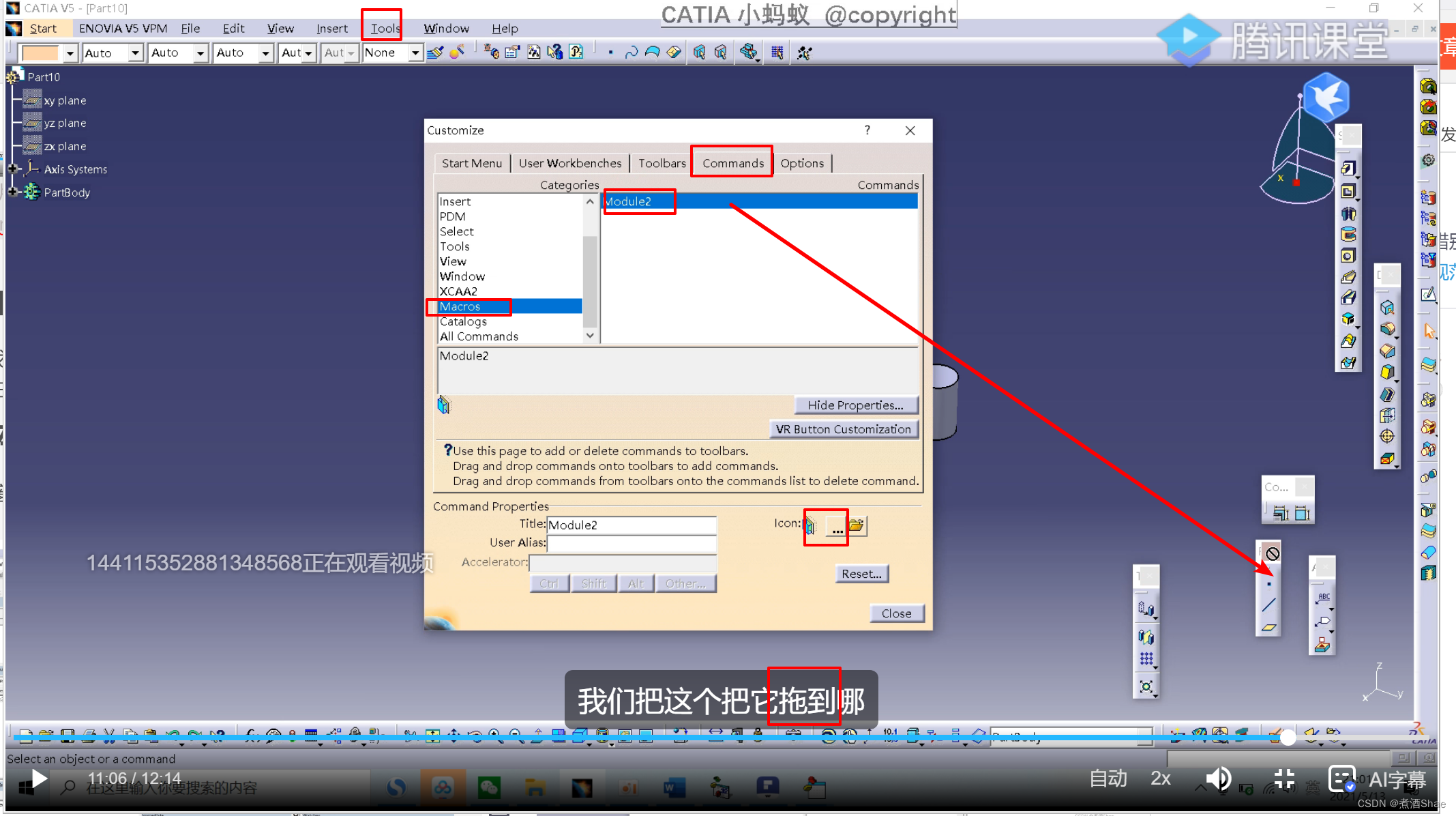

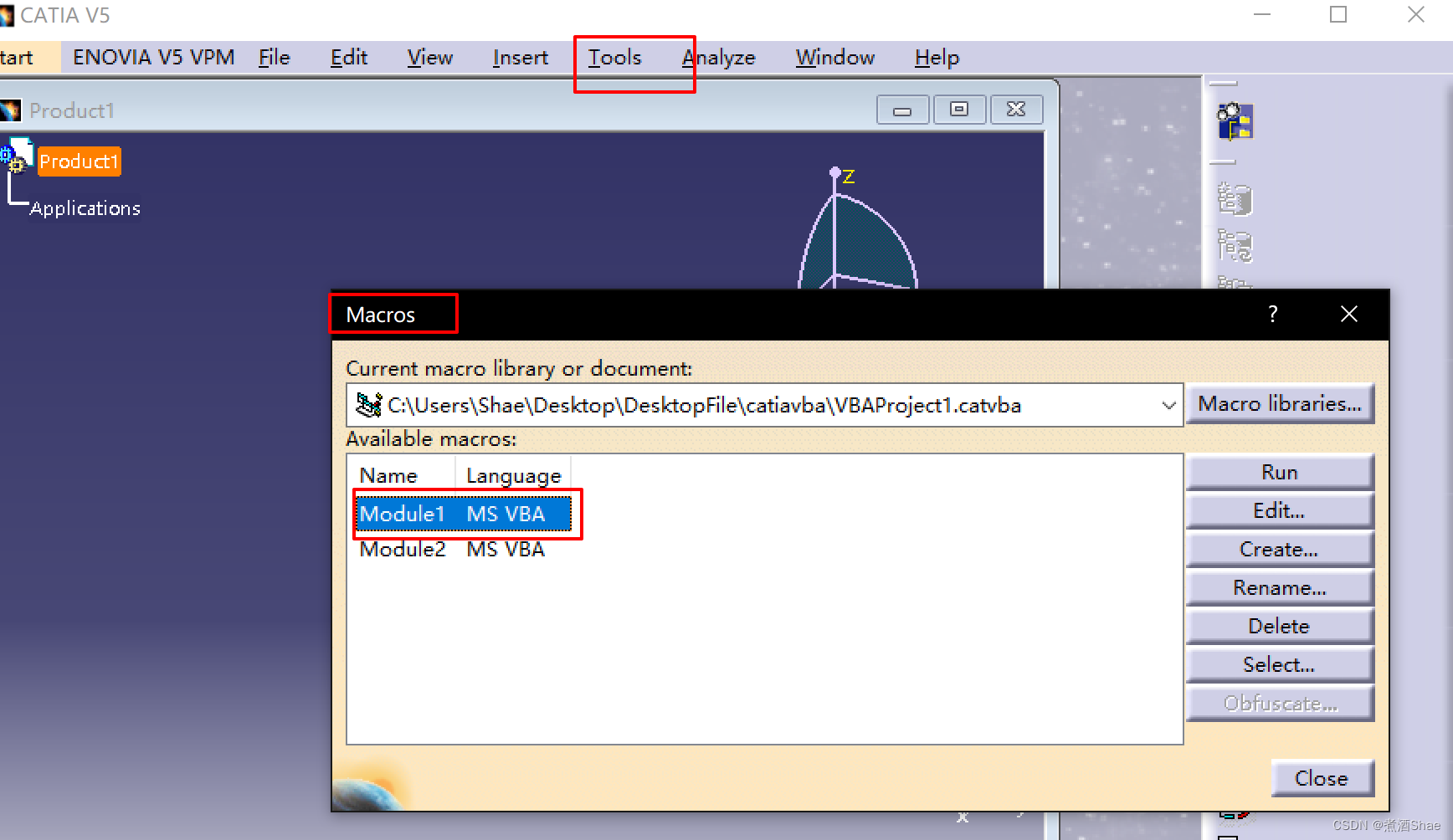

将带窗体的红，加到工具栏中

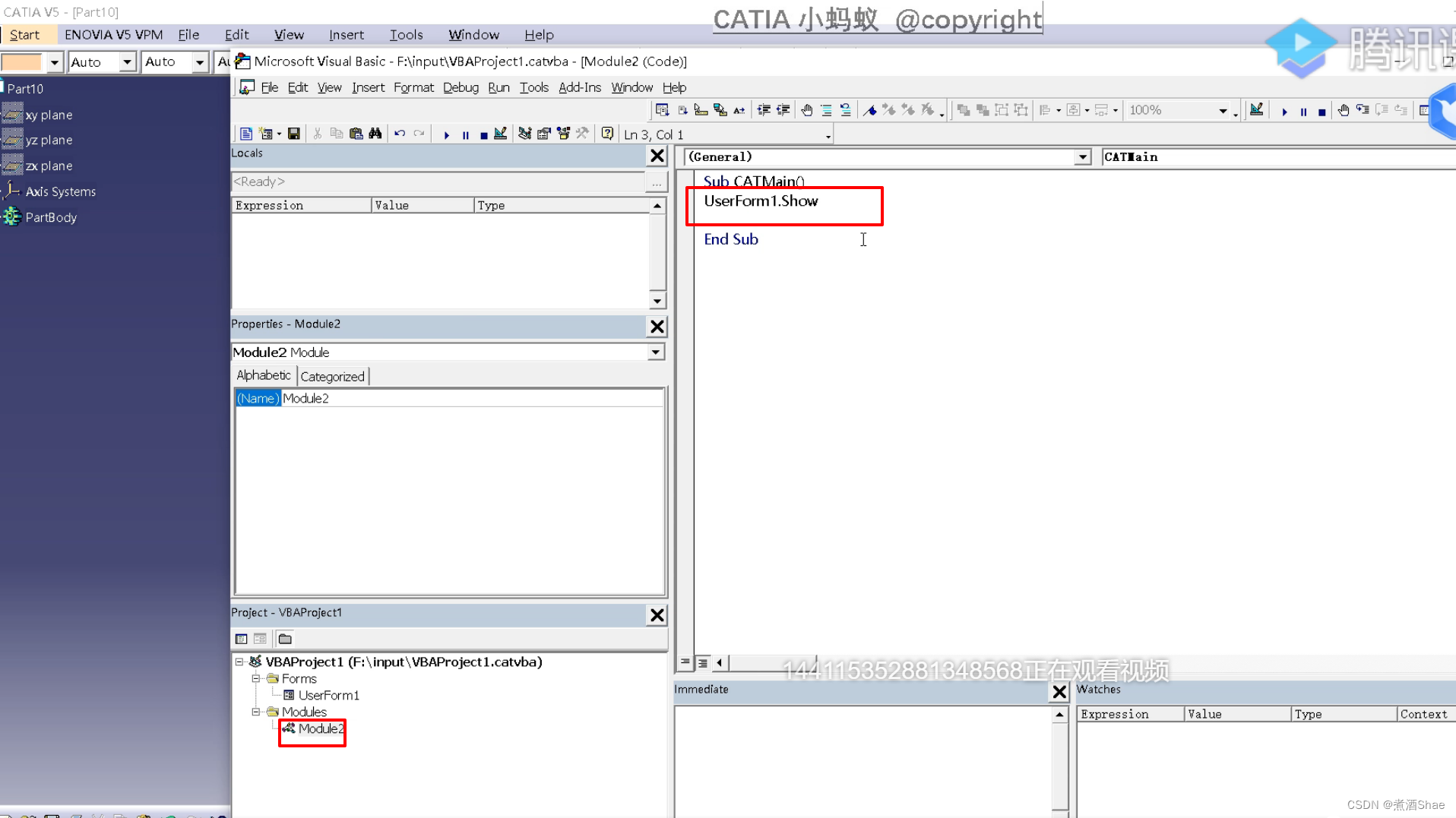

module中调用窗体，其他操作和添加宏到工具栏一样。
在这里插入图片描述

好像只能选择项目里的第一个module

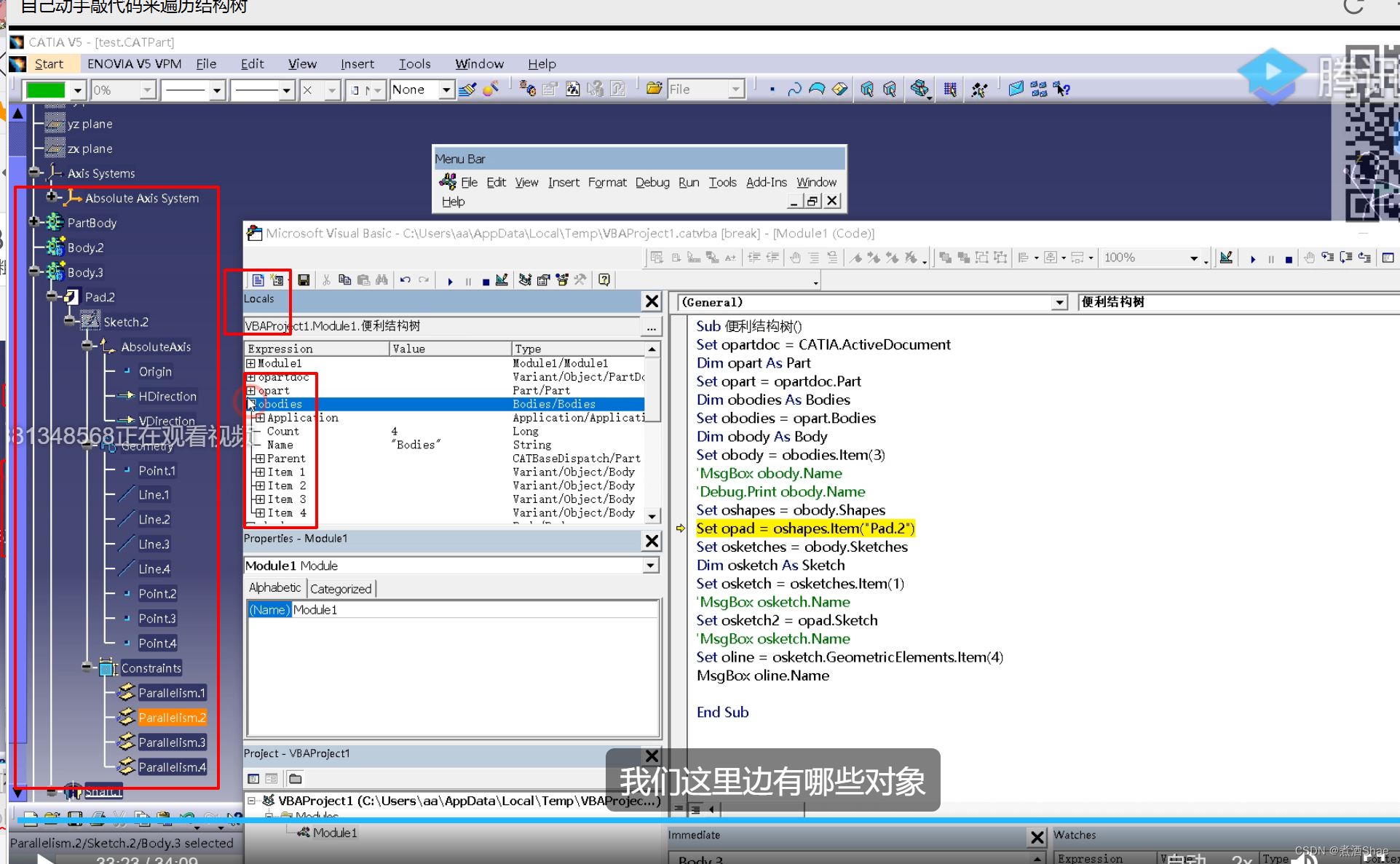

遍历结构树

配合
在这里插入图片描述

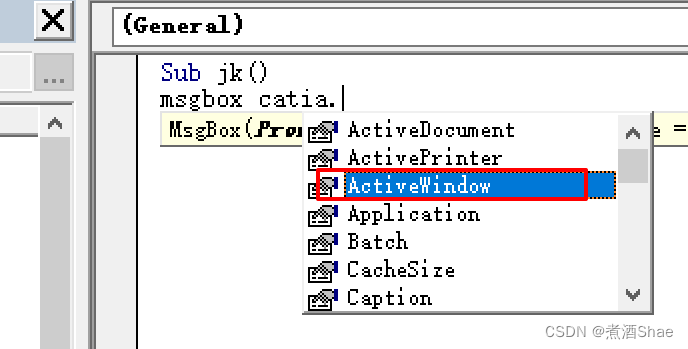

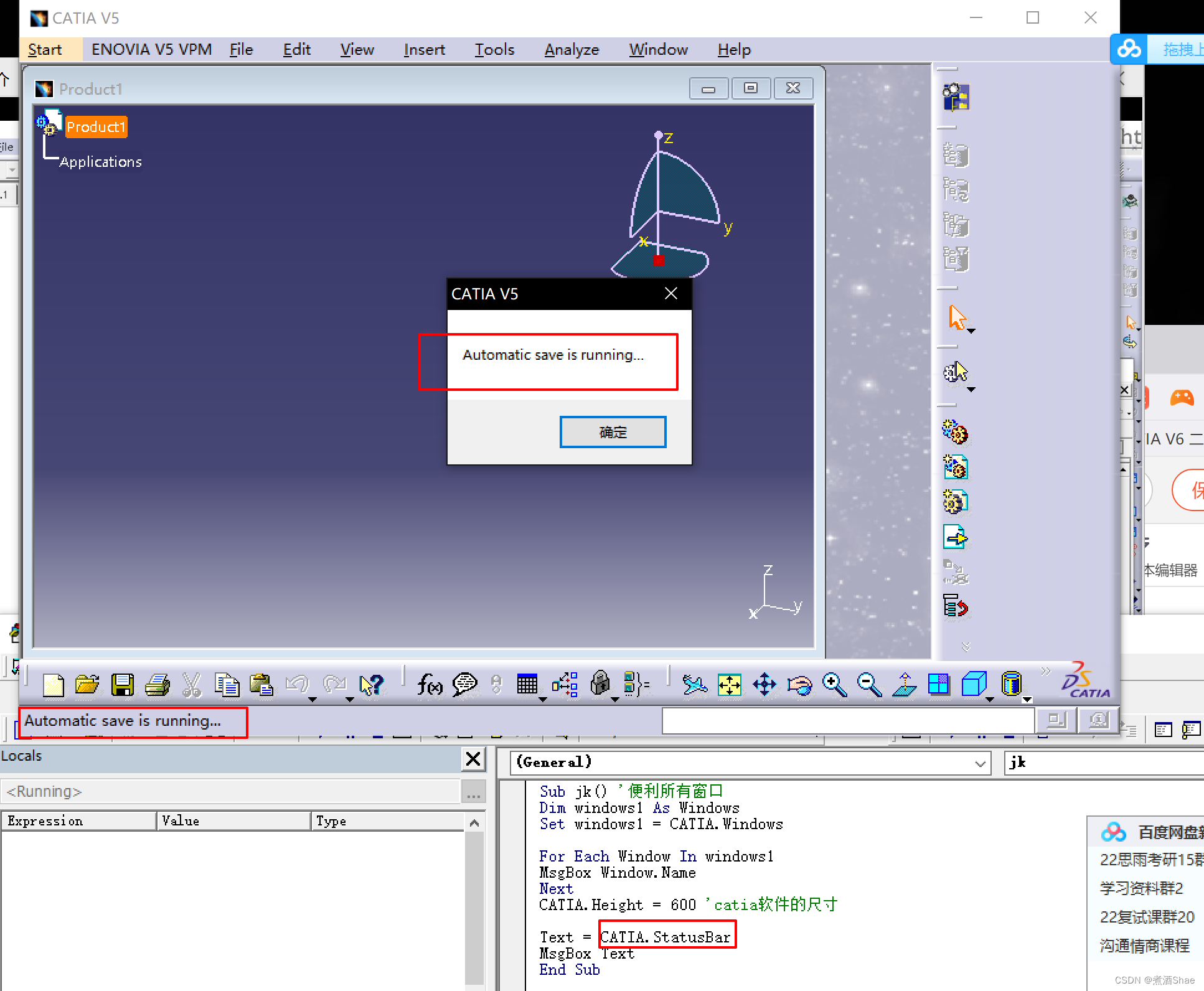

catia根对象窗体属性

按住control+换行，可以选择属性，而不换行
在这里插入图片描述

Sub jk() '便利所有窗口
Dim windows1 As Windows
Set windows1 = CATIA.Windows

For Each Window In windows1
MsgBox Window.Name
Next
CATIA.Height = 600 'catia软件的尺寸

Text = CATIA.StatusBar 'catia的状态栏
MsgBox Text
End Sub

打开导出文件

'CATIA.Documents.Open ("C:\Users\Shae\Desktop\DesktopFile\catiavba\Part2.CATPart") '打开文件

Set opartdoc = CATIA.ActiveDocument
'a = opartdoc.ExportData("C:\Users\Shae\Desktop\DesktopFile\catiavba\IGESDoc", "igs")'导出文件的2种写法，igs为一种后缀格式
opartdoc.ExportData "C:\Users\Shae\Desktop\DesktopFile\catiavba\IGESDoc1", "igs"
End Sub

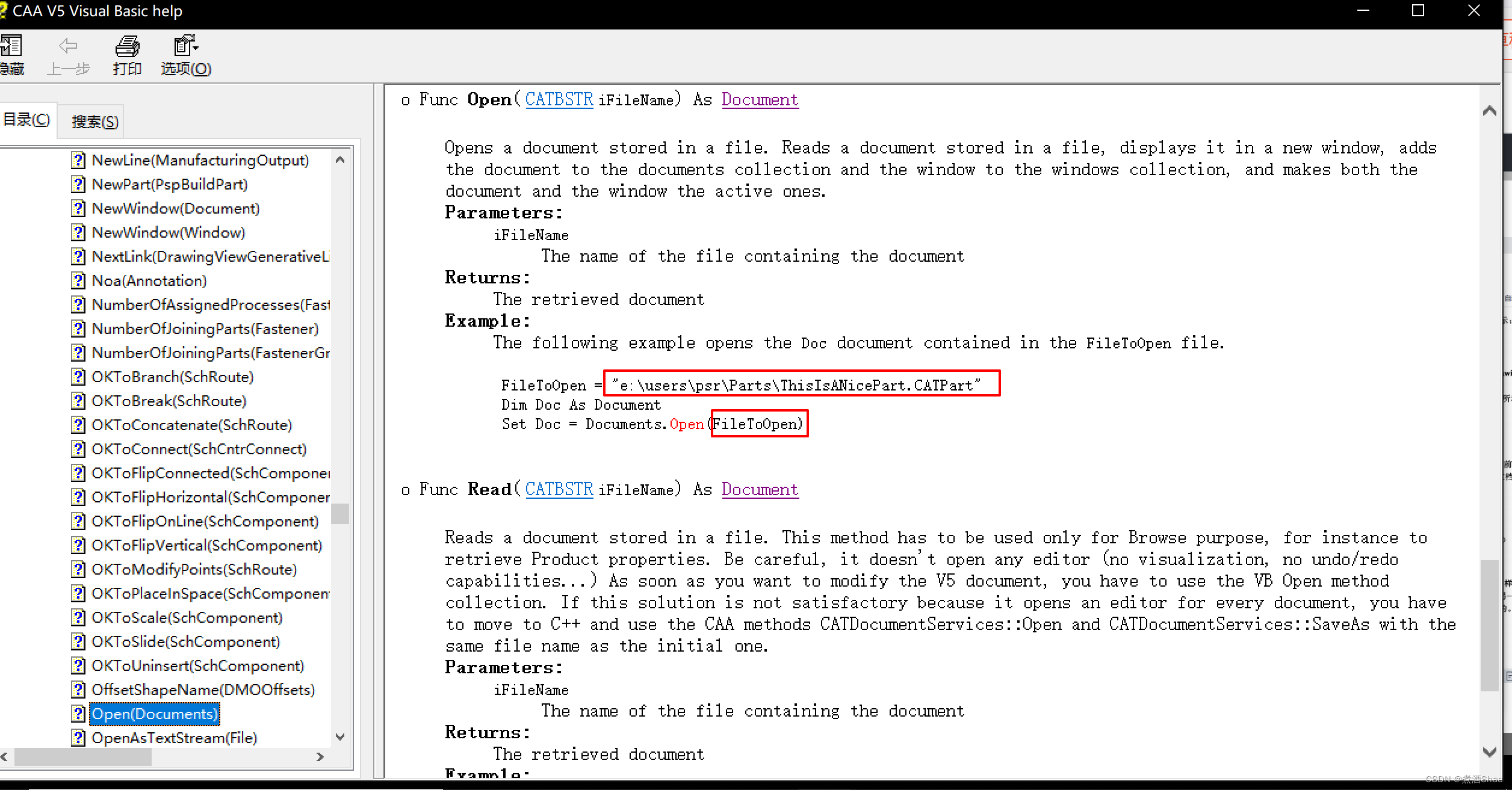

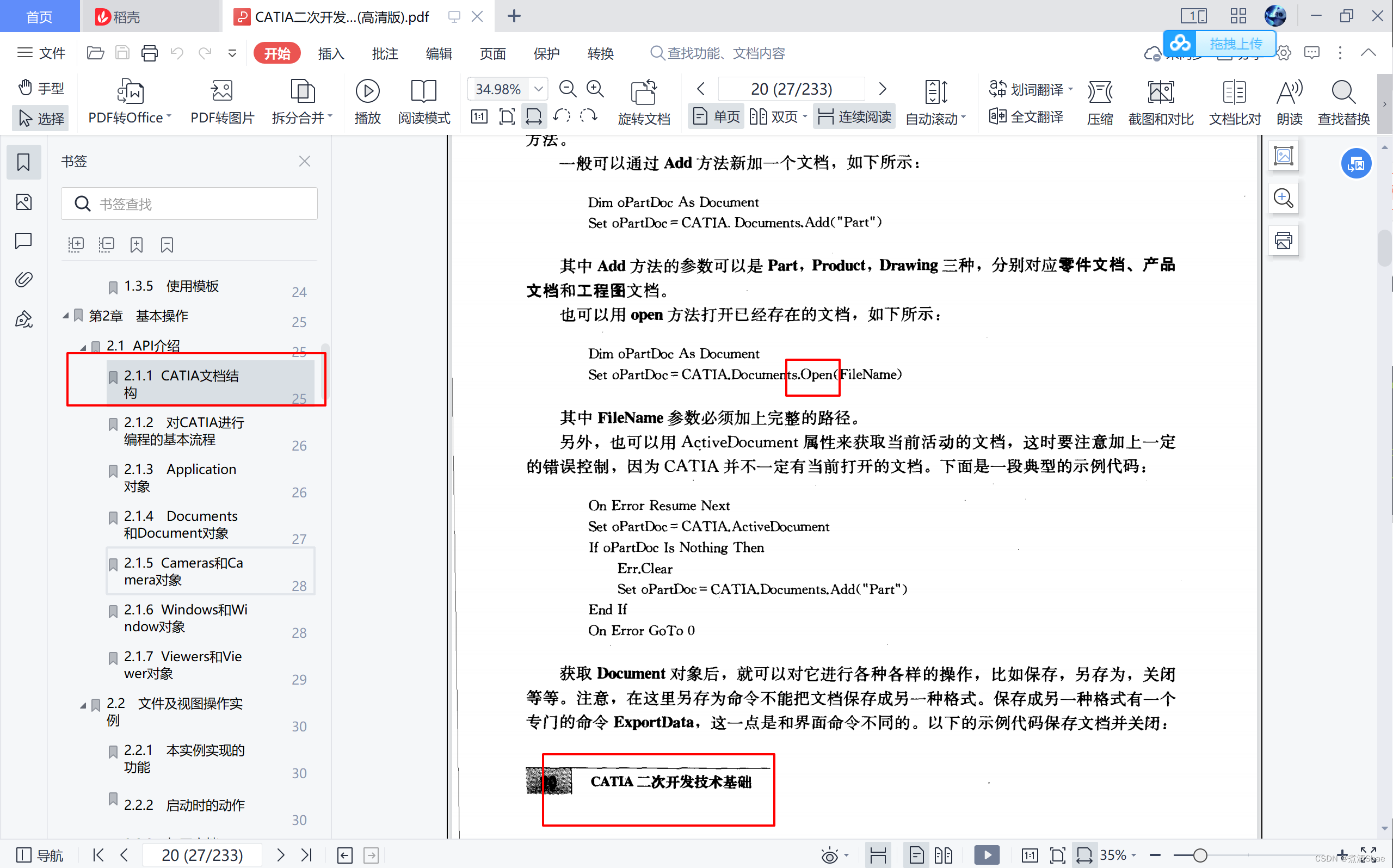

配合书籍
在这里插入图片描述
F1的文档

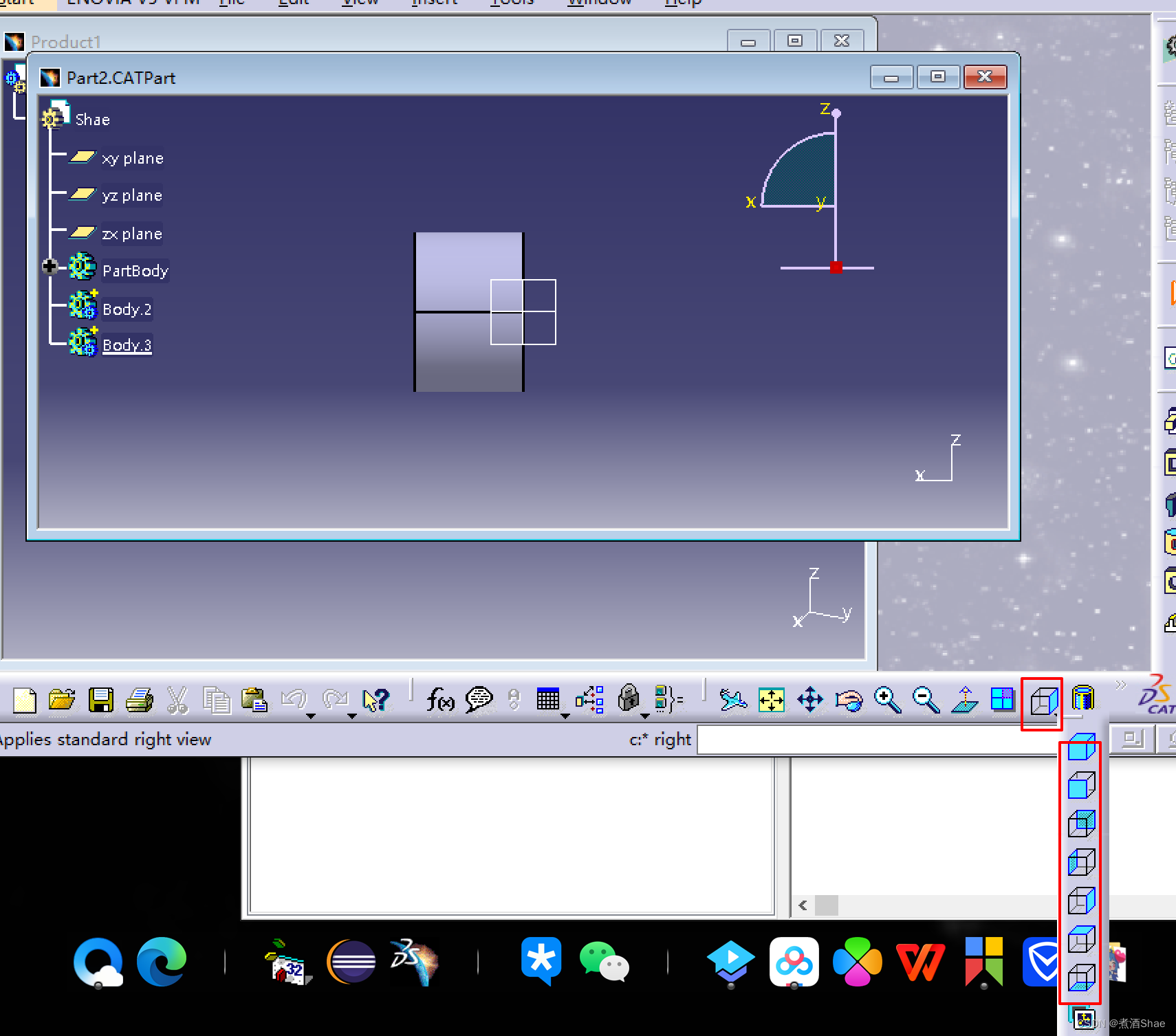

cameras工具条

在这里插入图片描述

Dim opartdoc As PartDocument
Set opartdoc = CATIA.ActiveDocument
Set cams = opartdoc.Cameras '各个视角camera
m = cams.Count
For I = 1 To m
MsgBox cams.Item(I).Name
Next

Set Cameras1 = CATIA.ActiveDocument.Cameras
'Set cam = Cameras.Item("*front")'这种获取会报错
Set cam = Cameras1.Item(1) '只能通过下标的方式获取camera

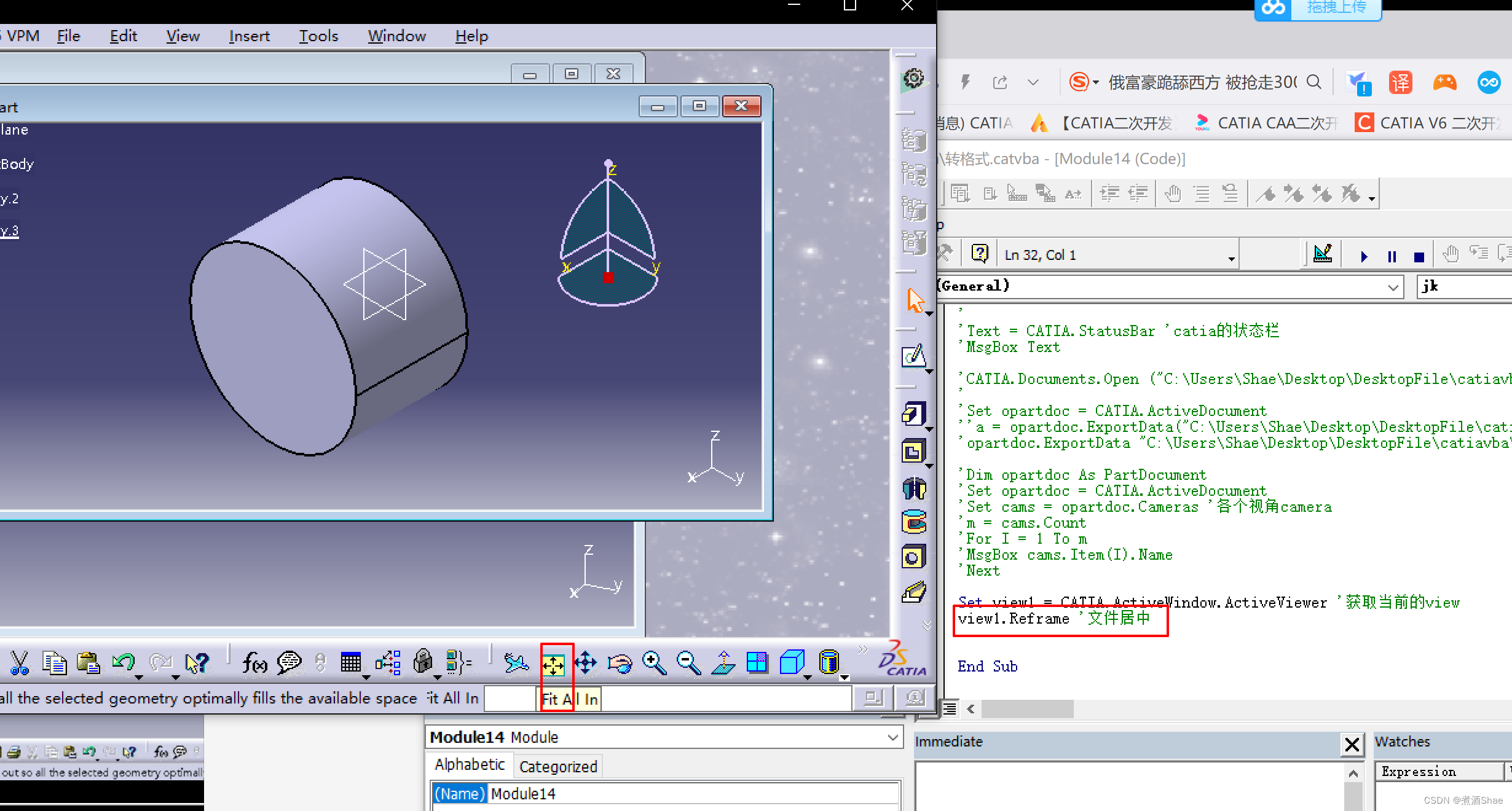

viewer对象和截图

在这里插入图片描述

Dim view1 As Viewer

Set view1 = CATIA.ActiveWindow.ActiveViewer '获取当前的view
view1.Reframe '文件居中
'view1.ZoomIn '文件放大
view1.ZoomOut '文件缩小

Dim MyViewer As Viewer3D '截图保存
Set MyViewer = CATIA.ActiveWindow.ActiveViewer
MyViewer.CaptureToFile catCaptureFormatBMP, "c:\MyImagbmp"

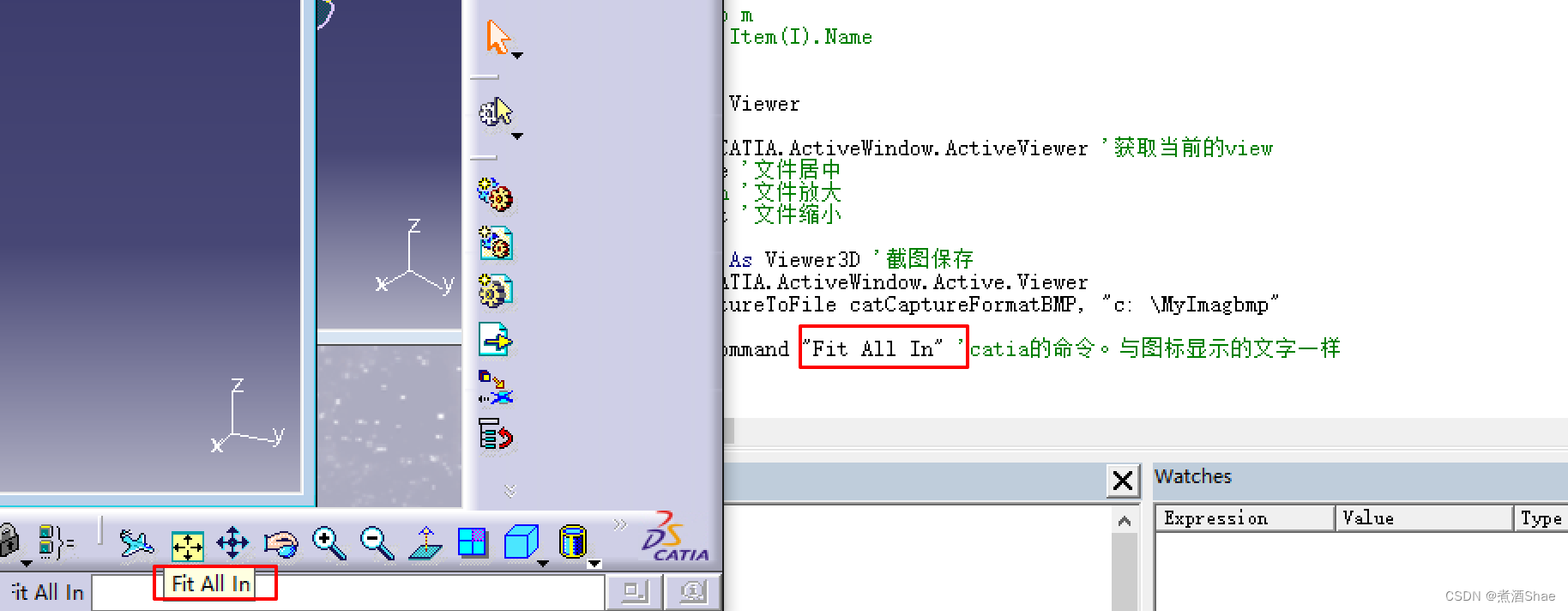

catia发送命令

在这里插入图片描述

CATIA.StartCommand "Fit All In" 'catia的命令。与图标显示的文字一样
