Android编译流程

目录

一、编译流程

1、初始化编译环境

2、选择编译平台

3、开始编译

二、Soong工具

1、Soong工作原理

2、转换关系

三、make流程

1、编译开端main.mk

2、编译配置config.mk

3、配置产品product.mk

4、加载产品product_config.mk


众所周知,Android系统其实就是一个运行在Linux系统上面的应用桌面程序,当然这样概括可能不是很准确,但是他们的编译确实异曲同工之妙。

在Linux系统中,我们可以通过make命令来编译代码。执行Make命令默认会在当前目录找到一个Makefile文件,然后根据Makefile文件中的指令来对代码进行编译(makefile语法课参考《GNU make中文手册》)。也就是说make命令执行的是Makefile文件中的指令,Makefile文件中的指令可以是编译命令(例如gcc,也可以是其它命令)。

在Android系统中,随着源代码越来越复杂,光一个makefile在性能上已经满足不了,因此在该机制之上新增了自己的android.mk和android.bp方式,为了优雅的与makefile兼容,soong就此诞生了。

想看Android源码,可以到阅读网站,请点击我

一、编译流程

google已经给出了android的原生编译流程:source build/envsetup.sh加载命令初始化环境、lunch选择平台、make执行编译命令。

1、初始化编译环境

进入android源代码根目录执行命令source build/envsetup.sh即可初始化编译环境。如下日志:

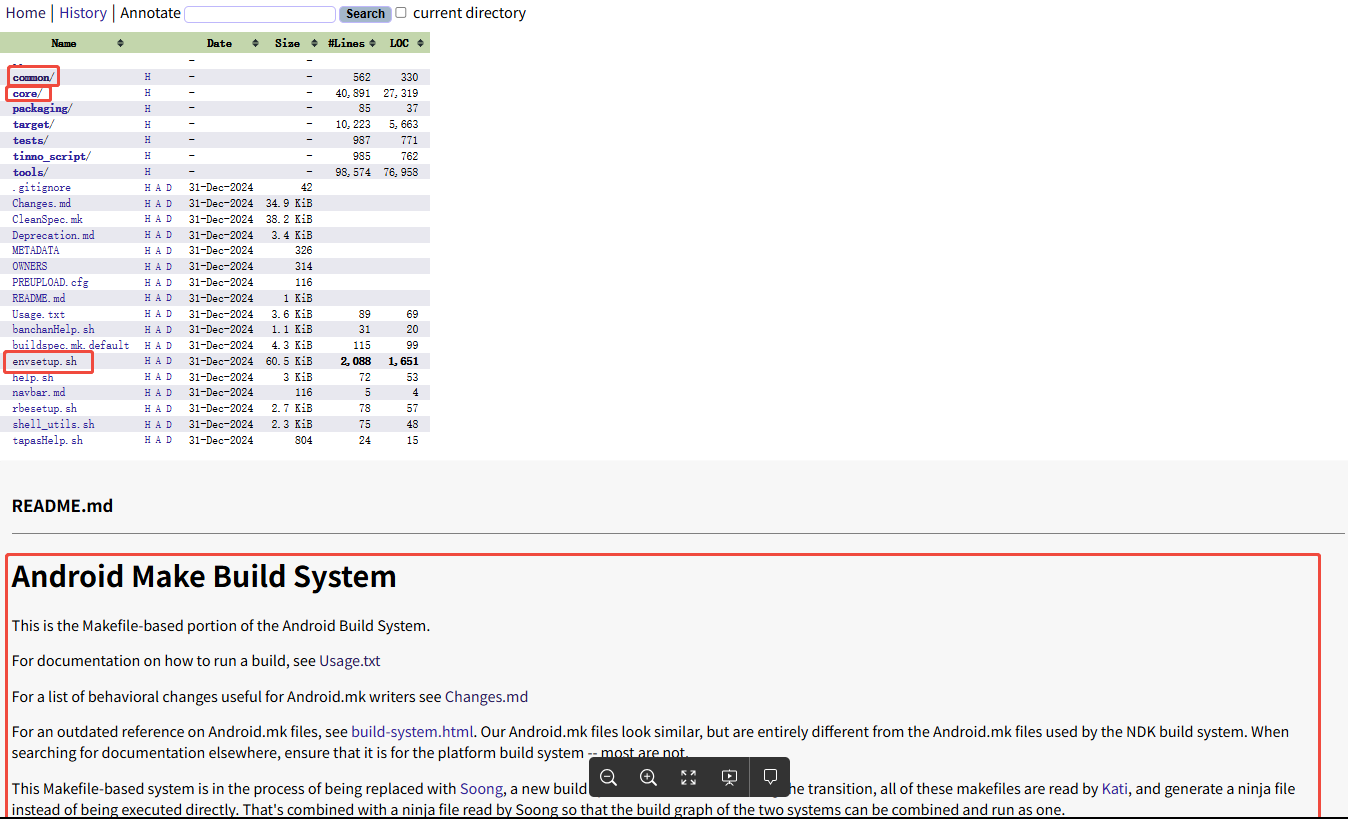

其实该过程从source命令就可以看出主要是执行了envsetup.sh脚本且加载环境变量到当前终端。脚本envsetup.sh中其实定义了很多函数,如下:

//android/build/envsetup.sh
function hmm() {
cat <<EOF
Run "m help" for help with the build system itself.
Invoke ". build/envsetup.sh" from your shell to add the following functions to your environment:
- lunch:      lunch <product_name>-<build_variant>
              Selects <product_name> as the product to build, and <build_variant> as the variant to
              build, and stores those selections in the environment to be read by subsequent
              invocations of 'm' etc.
- tapas:      tapas [<App1> <App2> ...] [arm|x86|mips|arm64|x86_64|mips64] [eng|userdebug|user]
- croot:      Changes directory to the top of the tree, or a subdirectory thereof.
- m:          Makes from the top of the tree.
- mm:         Builds and installs all of the modules in the current directory, and their
              dependencies.
- mmm:        Builds and installs all of the modules in the supplied directories, and their
              dependencies.
              To limit the modules being built use the syntax: mmm dir/:target1,target2.
- mma:        Same as 'mm'
- mmma:       Same as 'mmm'
- provision:  Flash device with all required partitions. Options will be passed on to fastboot.
- cgrep:      Greps on all local C/C++ files.
- ggrep:      Greps on all local Gradle files.
- gogrep:     Greps on all local Go files.
- jgrep:      Greps on all local Java files.
- resgrep:    Greps on all local res/*.xml files.
- mangrep:    Greps on all local AndroidManifest.xml files.
- mgrep:      Greps on all local Makefiles and *.bp files.
- owngrep:    Greps on all local OWNERS files.
- sepgrep:    Greps on all local sepolicy files.
- sgrep:      Greps on all local source files.
- godir:      Go to the directory containing a file.
- allmod:     List all modules.
- gomod:      Go to the directory containing a module.
- pathmod:    Get the directory containing a module.
- refreshmod: Refresh list of modules for allmod/gomod.
Environment options:
- SANITIZE_HOST: Set to 'address' to use ASAN for all host modules.
- ANDROID_QUIET_BUILD: set to 'true' to display only the essential messages.
Look at the source to view more functions. The complete list is:
EOF
    local T=$(gettop)
    local A=""
    local i
    for i in `cat $T/build/envsetup.sh | sed -n "/^[[:blank:]]*function /s/function \([a-z_]*\).*/\1/p" | sort | uniq`; do
      A="$A $i"
    done
    echo $A
}
# Get the exact value of a build variable.
function get_build_var() { }
# check to see if the supplied product is one we can build
function check_product() { }
# 设置环境变量
function setpaths() { }
function chooseproduct() { }
function add_lunch_combo() { }
function print_lunch_menu() { }
function lunch() { }
function croot() { }
function m() { }
function mm() { }
function make() { }
# 加载执行产商定义vendorsetup.sh
function source_vendorsetup() {
    unset VENDOR_PYTHONPATH
    allowed=
    for f in $(find -L device vendor product -maxdepth 4 -name 'allowed-vendorsetup_sh-files' 2>/dev/null | sort); do
        if [ -n "$allowed" ]; then
            echo "More than one 'allowed_vendorsetup_sh-files' file found, not including any vendorsetup.sh files:"
            echo "  $allowed"
            echo "  $f"
            return
        fi
        allowed="$f"
    done

    allowed_files=
    [ -n "$allowed" ] && allowed_files=$(cat "$allowed")
    for dir in device vendor product; do
        for f in $(test -d $dir && \
            find -L $dir -maxdepth 4 -name 'vendorsetup.sh' 2>/dev/null | sort); do

            if [[ -z "$allowed" || "$allowed_files" =~ $f ]]; then
                echo "including $f"; . "$f"
            else
                echo "ignoring $f, not in $allowed"
            fi
        done
    done
}
validate_current_shell
source_vendorsetup  # 加载执行vendor分区的vendorsetup.sh  芯片产商通常会将自己的一些配置加载改文件
addcompletions

source build/envsetup.sh执行之后,为当前终端加载了上面的这些函数,之后可以在该终端执行这些命令(函数名)来执行这些函数的内容,最后调用函数source_vendorsetup加载其他目录(device vendor product)下的vendorsetup.sh脚本。注意,该命令只在当前终端生效,如果未生效那么lunch和mm等命令是无法使用的

2、选择编译平台

在Android根目录下执行lunch命令来选择当前编译平台,该命令可以直接跟上参数,也可以让其显示菜单让我们选择,如下:

lunch函数代码如下:

//android/build/envsetup.sh
function lunch()
{
    local answer
    #步骤1:判断是否带有参数$1表示第一个参数
    if [ "$1" ] ; then
        answer=$1
    else
        #打印当前所有product
        print_lunch_menu
        echo -n "Which would you like? [aosp_arm-eng] "
        #阻塞读取用户输入的编号
        read answer
    fi
    #步骤2:校验用户输入的编号或者product
    if [ -z "$answer" ]
    then
        #answer为空默认aosp_arm-eng平台
        selection=aosp_arm-eng
    elif (echo -n $answer | grep -q -e "^[0-9][0-9]*$")
    then
        #answer是数字编号,通过get_build_var获取所有的product到choices并根据编号找到对应的product字符串
        local choices=($(TARGET_BUILD_APPS= get_build_var COMMON_LUNCH_CHOICES))
        if [ $answer -le ${#choices[@]} ]
        then
            # array in zsh starts from 1 instead of 0.
            if [ -n "$ZSH_VERSION" ]
            then
                selection=${choices[$(($answer))]}
            else
                selection=${choices[$(($answer-1))]}
            fi
        fi
    else
        #answer是字符串,即直接跟参数的情况 例如lunch full_v755-user
        selection=$answer
    fi
    #步骤3:切割selection,得到产品名称等这些信息保存在product version等变量中
    local product variant_and_version variant version
    product=${selection%%-*} # Trim everything after first dash
    variant_and_version=${selection#*-} # Trim everything up to first dash
    if [ "$variant_and_version" != "$selection" ]; then
        variant=${variant_and_version%%-*}
        if [ "$variant" != "$variant_and_version" ]; then
            version=${variant_and_version#*-}
        fi
    fi
    #步骤4:将上面得到的product variant version 等信息赋值到全局变量中
    TARGET_PRODUCT=$product \
    TARGET_BUILD_VARIANT=$variant \
    TARGET_PLATFORM_VERSION=$version \
    build_build_var_cache
    export TARGET_PRODUCT=$(get_build_var TARGET_PRODUCT)
    export TARGET_BUILD_VARIANT=$(get_build_var TARGET_BUILD_VARIANT)
    if [ -n "$version" ]; then
      export TARGET_PLATFORM_VERSION=$(get_build_var TARGET_PLATFORM_VERSION)
    else
      unset TARGET_PLATFORM_VERSION
    fi
    export TARGET_BUILD_TYPE=release
    #步骤5:将上面的全局变量TARGET_PRODUCT TARGET_BUILD_VARIANT等设置到环境变量中
    set_stuff_for_environment
    #步骤6:打印最新的配置
    printconfig
    #步骤7:销毁编译相关的局部变量
    destroy_build_var_cache
}

这里有个很有意思的问题,就是当前平台定义的product是怎么获取出来的呢?我们可以详细看看函数print_lunch_menu代码是怎么实现的,如下代码,该函数调用get_build_var,并传递参数COMMON_LUNCH_CHOICES来获取当前所有平台,COMMON_LUNCH_CHOICES被定义在AndroidProducts.mk中,后文继续介绍。

3、开始编译

最后就可以执行make或者mm等命令进行编译了,但他们的流程可能有些不一样。因为按照linux的makefile机制,make命令其实直接执行了当前目录下的makefile脚本,但是linux并没有mm或者mma等这些命令,根据下面的代码可以知道android 7.0之后采用了独有的soong编译系统直接执行了当前目录下的android.mk或者android.bp脚本。(注意android.mk一直存在,android编译系统对makefile做的一层封装,详情参考请点击我

  • mm命令
//android/build/envsetup.sh
function _trigger_build()
(
    local -r bc="$1"; shift
    #通过soong_ui.bash进行编译
    if T="$(gettop)"; then
      _wrap_build "$T/build/soong/soong_ui.bash" --build-mode --${bc} --dir="$(pwd)" "$@"
    else
      echo "Couldn't locate the top of the tree. Try setting TOP."
    fi
)
function m()
(
    _trigger_build "all-modules" "$@"
)
function mm()
(
    _trigger_build "modules-in-a-dir-no-deps" "$@"
)
function mmm()
(
    _trigger_build "modules-in-dirs-no-deps" "$@"
)
function mma()
(
    _trigger_build "modules-in-a-dir" "$@"
)
function mmma()
(
    _trigger_build "modules-in-dirs" "$@"
)
  • make命令
function make()
{
    #调用了get_make_command,参数透传过去
    _wrap_build $(get_make_command "$@") "$@"
}
function get_make_command()
{
    # If we're in the top of an Android tree, use soong_ui.bash instead of make
    #如果有soong_ui.bash就使用soong进行编译(android 7之后基本上采用该方式)
    if [ -f build/soong/soong_ui.bash ]; then
        # Always use the real make if -C is passed in
        for arg in "$@"; do
            if [[ $arg == -C* ]]; then
                echo command make
                return
            fi
        done
        echo build/soong/soong_ui.bash --make-mode
    else
        #如果没有soong_ui.bash就使用makefile方式进行编译(android 7之前采用该方式)
        echo command make
    fi
}

二、Soong工具

 随着android工程越来越大,包含的module越来越多,以makefile(包括android.mk)组织的项目编译花费的时间越来越多。谷歌在7.0开始引入了ninja进行编译系统的组织,相对于make来说ninja在大的项目管理中速度和并行方面有突出的优势,因此谷歌采用了ninja来取代之前使用的make。但是现有的android项目还是由makefile组织,因此谷歌引入了kati(后来被称为soong)将makefile(包括android.mk)翻译成ninja文件。

Android 7.0开始逐步引入kati soong(未正式使用默认关闭,需要USE_SOONG=true手动开启),将makefile文件和Android.mk文件转化成ninja文件,使用ninja文件对编译系统进行管理。

Android 8.0开始引入了Android.bp文件来替代之前的Android.mk文件。Android.bp只是纯粹的配置文件(类似json),不包括分支、循环等流程控制(如果想要进行分支循环控制可自己写go来完成),因此Android.bp文件被转化成ninja文件的效率远远高于Android.mk文件。

Android 9.0开始强制使用Android.bp来代替Android.mk。

参考:Android中的Android.bp、Blueprint 和Soong简介

参考:Android.bp语法

1、Soong工作原理

Soong源代码路径位于/android/build/soong/,从第一章的内容了解到目前的Android代码编译命令make(包括mm等命令)都基本上使用的该目录下的soong_ui.bash来进行代码编译。主要涉及到如下流程:

  • Android.mk转换成ninja文件:soong_ui.bash将指定目录下的所有Android.mk(包括makefile)文件转换成out/build-<product_name>.ninja文件
  • Android.bp转换成ninja文件:soong_ui.bash将指定目录下所有的Android.bp文件也转换成out/soong/build.ninja文件
  • 组合nijia文件:soong_ui.bash还会生成一个较小的out/combined-<product_name>.ninja文件,负责把二者组合起来作为执行入口
  • Soong根据nijia来控制源码编译

2、转换关系

通过Kati工具将Android.mk和makefile文件转换成ninja格式的文件

通过Buleprint工具解析Android.bp文件,在通过Soong将被解析后的Android.bp转换成ninja格式的文件

通过androidmk工具可以直接将没有分支和循环流程控制的Android.mk文件转换成Android.bp文件(一般开发者可能会用到该工具)

相关术语:

  • Ninja:ninja是一个编译框架,会根据相应的ninja格式的配置文件进行编译,但是ninja文件一般不会手动修改,而是通过将Android.bp文件转换成ninja格文件来编译
  • Android.mk:Android.mk其本质是执行envsetup.sh之后,编译系统对makefile进行了一层封装,让开发者更加简单的使用makefile。因此可直接把他当成makefile看待
  • Kati:kati是专为Android开发的一个基于Golang和C++的工具,主要功能是把Android中的Android.mk文件转换成Ninja文件
  • Android.bp:Android.bp的出现就是为了替换Android.mk文件。bp跟mk文件不同,它是纯粹的配置,没有分支、循环等流程控制,不能做算数逻辑运算。如果需要控制逻辑,那么只能通过Go语言编写
  • Soong:Soong类似于之前的Makefile编译系统的核心,负责提供Android.bp语义解析,并将之转换成Ninja文件。Soong还会编译生成一个androidmk命令,用于将Android.mk文件转换为Android.bp文件,不过这个转换功能仅限于没有分支、循环等流程控制的Android.mk才有效
  • Blueprint:Blueprint是生成、解析Android.bp的工具,是Soong的一部分。Soong负责Android编译而设计的工具,而Blueprint只是解析文件格式,Soong解析内容的具体含义。Blueprint和Soong都是由Golang写的项目,从Android 7.0,prebuilts/go/目录下新增Golang所需的运行环境,在编译时使用
  • androidmk:androidmk是Soong提供的一套可直接通过命令的方式将一个android.mk生成一个对应的android.bp。通常开发者需要手动替换Android.mk的时候用到

三、make流程

在android源码根目录输入make命令之后,将以树结构的方式编译整个工程所有子目录,这里只介绍一下从make是如何走到我们lunch选择的平台mk。

1、编译开端main.mk

根据前面两章的内容我们应该很容易知道,在进行模块编译的时候执行mm其实就是执行了当前目录下的android.mk或者android.bp文件里面的指定的内容。那么在根目录下执行make其本质还是执行的根目录下面的makefile文件(跟linux一模一样)。根目录下的Android.bp内容是空,makefile直接指向了build/make/core/main.mk文件,如下图:

main.mk根据名称也知道是我们编译执行的主函数,当然其比较复杂,我们比较感兴趣大概流程如下三步:

  • 导入build/make/core/config.mk进行环境变量或重要参数的配置(比如常用的CLEAR_VARS、BUILD_PACKAGE)

  • 导入build/make/core/definitions.mk也定义了一些其他变量(比如常用的my-dir、all-subdir-makefiles、all-subdir-java-files)
  • 定义了一系列规则,规则的目标就是编译要生成的目标文件(比如单独编译某个分区可以直接使用make vendorimage、make xxximage)

2、编译配置config.mk

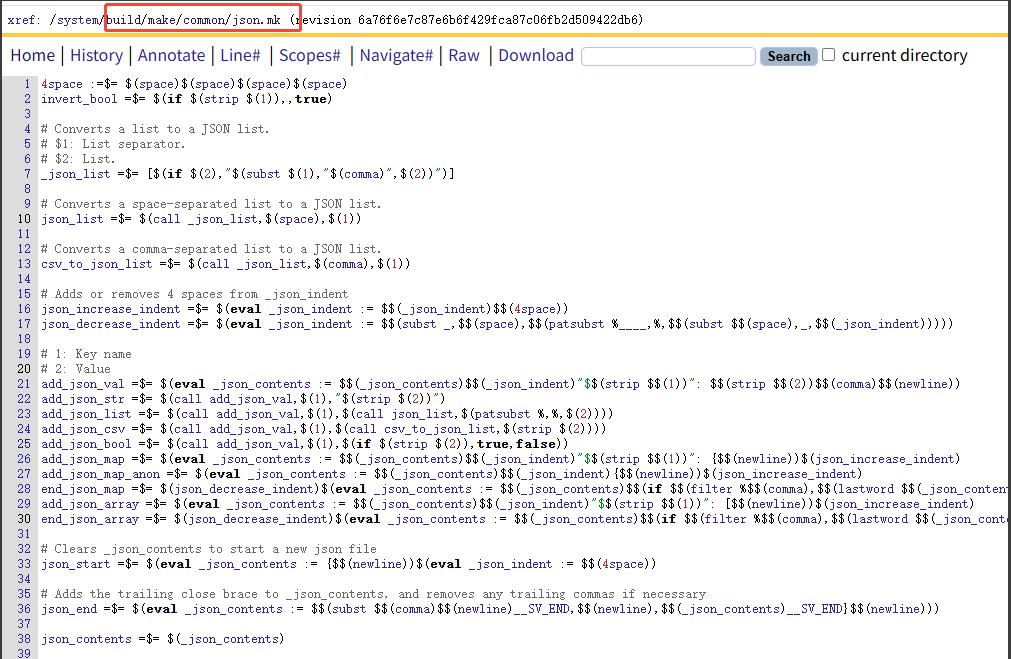

config.mk定义了很多变量,这些变量对应某个mk文件并有对应的逻辑功能,例如CLEAR_VARS其实就是对应执行clear_vars.mk脚本,如下代码:



config.mk除了定义一些可以使用的变量之外,还导入了其他mk文件来帮他完成一些类似任务,例如配置全局变量的时候就导入了当前目录下的envsetup.mk,如下代码:

envsetup.mk主要给一些变量设置却省值(详情请点击我),但最关心的还是加载了产品配置相关的product_config.mk,如下:

3、配置产品product.mk

关于product的相关设定,则是由build/core/product_config.mk所处理,使用 build/core/product.mk提供宏载入。根据AndroidProducts.mk的內容,product_config.mk确定product目标。

由上节我们已经知道主控main.mk最终引入到了product_config.mk来进行product相关的配置,在第107行导入了product.mk来读取当前所选择的product(即lunch的时候选择的产品),如下代码:

#http://172.16.20.244:8081/MT6762_R/xref/android/build/make/core/product.mk
#android/build/make/core/product.mk

#定义函数:_find-android-products-files
#函数功能:返回所有android产品的列表
#         其中android/build/make/core/config.mk为SRC_TARGET_DIR := $(TOPDIR)build/make/target
#         因此返回的是$(TOPDIR)build/make/target/product/AndroidProducts.mk文件里面定义的所有产品
define _find-android-products-files
$(file <$(OUT_DIR)/.module_paths/AndroidProducts.mk.list) \
  $(SRC_TARGET_DIR)/product/AndroidProducts.mk
endef

#定义函数:get-product-makefiles
#函数功能:返回所有自定义产品的列表
#         根据注释其中联合变量PRODUCT_MAKEFILES和COMMON_LUNCH_CHOICES被定义在AndroidProducts.mk
#         下面代码主要逻辑根据PRODUCT_MAKEFILES和COMMON_LUNCH_CHOICES遍历所有自定义的product及对应的mk文件
define get-product-makefiles
$(sort \
  $(eval _COMMON_LUNCH_CHOICES :=) \
  $(foreach f,$(1), \
    $(eval PRODUCT_MAKEFILES :=) \
    $(eval COMMON_LUNCH_CHOICES :=) \
    $(eval LOCAL_DIR := $(patsubst %/,%,$(dir $(f)))) \
    $(eval include $(f)) \
    $(call _validate-common-lunch-choices,$(COMMON_LUNCH_CHOICES),$(PRODUCT_MAKEFILES)) \
    $(eval _COMMON_LUNCH_CHOICES += $(COMMON_LUNCH_CHOICES)) \
    $(PRODUCT_MAKEFILES) \
   ) \
  $(eval PRODUCT_MAKEFILES :=) \
  $(eval LOCAL_DIR :=) \
  $(eval COMMON_LUNCH_CHOICES := $(sort $(_COMMON_LUNCH_CHOICES))) \
  $(eval _COMMON_LUNCH_CHOICES :=) \
 )
endef

#定义函数:get-all-product-makefiles
#函数功能:获取所有product,包括自定义的和android原生的
define get-all-product-makefiles
$(call get-product-makefiles,$(_find-android-products-files))
endef

这里我们再来看看AndroidProducts.mk中是如何配置PRODUCT_MAKEFILES和COMMON_LUNCH_CHOICES,当然AndroidProducts.mk并不止一个,一般被定义在device目录下,如果多个项目工基线的话就可以在该目录下配置多个项目。如下代码:

#android/device/厂商名/项目名/AndroidProducts.mk

#指定对应的makefile文件
PRODUCT_MAKEFILES := $(LOCAL_DIR)/full_vshen.mk \
                     $(LOCAL_DIR)/vnd_vshen.mk

#包含可以选择的lunch
COMMON_LUNCH_CHOICES:=\
    full_vshen-eng \
    full_vshen-userdebug \
    full_vshen-user \
    vnd_vshen-eng \
    vnd_vshen-userdebug \
    vnd_vshen-user

4、加载产品product_config.mk

上节只介绍了lunch弹出的产品菜单是被定义在哪里的呢,现在我们再来看看已经选择了某个product,编译的是如何加载我们指定product相关的makefile文件的。继续回到product_config.mk文件中,如下代码:

根据上面代码,可以得出如下逻辑,在android目录下执行make的时候,最终会根据lunch选择的product在COMMON_LUNCH_CHOICES中去寻找对应的product,然后再加载该AndroidProducts.mk文件中PRODUCT_MAKEFILES指定的.mk文件



“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
©️2022 CSDN 皮肤主题:大白 设计师:CSDN官方博客 返回首页
评论 2

打赏作者

诸神黄昏EX

你的鼓励将是我创作的最大动力

¥2 ¥4 ¥6 ¥10 ¥20
输入1-500的整数
余额支付 (余额:-- )
扫码支付
扫码支付:¥2
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
