针对Android系统OTA升级，MTK平台有相关介绍文档：https://online.mediatek.com/apps/faq/detail?faqid=FAQ27117&list=SW

概念一：OTA包的构建

AOSP full build：Android原生提供的全量包的构建，意思就是可以从任何一个比它老的版本通过OTA升级到此版本，因为是全量，所以通常这类包的大小和平时的镜像文件差不多大
MTK split build：MTK提供的增量包的构建，即针对两个固定版本之间的差异制作而成的，因此它只能在固定两个版本之间进行OTA升级，因为是差分增量，所以通常这类包的大小和两个版本的差异相关，可以小到几M，在不发达的国家因为网络条件比较差，通常采用此方式进行推送

概念二：AB系统

AB系统：AB系统并不是一个系统，Google官方把其描述为A/B无缝系统更新，MTK喜欢把带有此功能的软件配置称为AB系统，即当前软件支持AB系统更新。开启此功能的系统可以实现A/B无缝更新功能，即在不重启或者进入recovery模式下进行OTA更新，即你可以一边正常使用手机，后台守护进程update_engine来进行更新，所以叫做无缝更新。其原理是底层使用了两套分区，详细概念可以参考：A/B（无缝）系统更新 | Android Open Source Project
No-AB系统：MTK吧不支持A/B无缝系统更新的软件版本称为No-AB系统，从Google角度，A/B无缝功能在Android 7就开始有了，但是直到Android 13要求强制支持使能，即现在的系统都是强制开启了此功能。开启此功能的系统，ro.build.ab_update属性被设置为true

概念三：OTA升级的方式

Recovery Mode：进入Recovery模式进行升级，此种方式在AB系统和No-AB系统上都可以使用，此方式需要进入recovery模式，因此升级过程中，用户肯定是无法使用的。

Recovery UI可以提供SD卡方式和adb sideload d:\update.zip方式进行升级

三方应用可以通过调用android.os.RecoverySystem$installPackage接口实现

Update Engine：它是Google为了实现A/B无缝更新新造了一个守护进程，因此只有在AB系统上才能使用此方式，此方式不需要进入recovery或者重启，升级过程中你可以继续使用手机，update_engine升级完毕之后会设置标记位，在下一次重启之后就会进入对应的分区槽启动系统

三方应用可以通过调用android.osUpdateEngine$applyPayload接口实现

注意一：AB系统通过Recovery方式升级，升级包放在/data目录无法被挂载

注意二：AB系统不建议使用Recovery方式进行升级，参考MTK案例

1、Recovery OTA流程

Android OTA 升级之 Recovery-CSDN博客

2、UpdateEngine OTA流程

Android OTA 升级之 UpdateEngine-CSDN博客

3、AB系统 VS 传统系统

在阅读UpdateEngine流程之前一定要先了解AB系统和传统系统到底有哪些差异，如果这个不了解，可能有些懵逼。

参考网上大佬：https://blog.csdn.net/guyongqiangx/article/details/71334889

3.1 分区槽的引入

3.1.1 分区槽的概念

A/B系统就是设备上有A和B两套可以工作的系统（用户数据只有一份，为两套系统共用），简单来讲，可以理解为一套系统分区，另外一套为备份分区。其系统版本可能一样；也可能不一样，其中一个是新版本，另外一个旧版本，通过升级，将旧版本也更新为新版本。当然，设备出厂时这两套系统肯定是一样的。

PS：我们对这两套系统的感知通常表现为分区，即烧录镜像的时候会存在两份类似命名的img，例如system_a.img和system_b.img，有可能烧录镜像的时候并不会向ROM中写入两份img，但肯定会在分区中预留其空间。

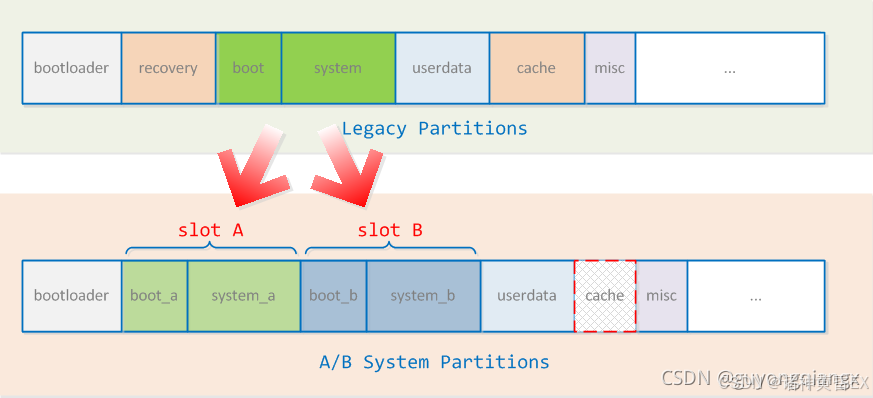

分区名	传统系统	AB系统
bootloader	存放用于引导linux的bootloader	存放用于引导linux的bootloader
recovery	存放Recovery系统的linux kernel文件和ramdisk	并不是简单的被删掉了
boot	存放Android主系统的linux kernel文件和用于挂载system和其他分区的ramdisk
boot_a/b		分别用于存放两套系统各自的linux kernel文件和用于挂载system和其他分区的ramdisk
system	Android主系统分区，包括Android的系统应用程序和库文件
system_a/b		Android主系统分区，分别用于存放两套系统各自的系统应用程序和库文件
userdata	用户数据分区，存放用户数据，包括用户安装的应用程序和使用时生成的数据	用户数据分区，存放用户数据，包括用户安装的应用程序和使用时生成的数据
cache	临时存放数据的分区，通常用于存放OTA的升级包	被删掉了，这就是为什么AB系统不支持吧ota包存放在此目录
misc	存放Android主系统和Recovery系统跟bootloader通信的数据	存放Android主系统和Recovery系统跟bootloader通信的数据，由于存放方式和分区名字没有强制要求，所以部分实现上保留了misc分区

PS：AB分区对应两套分区，我们把他称为分区槽，每个槽都对应一套boot和super。启动过程中，bootloader会根据条件来决定启动哪一个槽之后，例如这次启动选择slot A，bootloader加载启动boot_a里面的kernel，然后加载启动system_a中的init进程，然后init进程启动update_engine相关联的进程。

3.1.2 分区编译的差异

传统系统和AB系统，针对各个分区的编译也发生了比较大的整改，针对这块我也没有主要去研究它，从大佬的文章可以做出如下总结：

AB系统相关宏控必现按照如下方式定义

# A/B系统必须定义的变量
AB_OTA_UPDATER := true
AB_OTA_PARTITIONS := boot system vendor
BOARD_BUILD_SYSTEM_ROOT_IMAGE := true
TARGET_NO_RECOVERY := true
BOARD_USES_RECOVERY_AS_BOOT := true
PRODUCT_PACKAGES += update_engine update_verifier
# A/B系统可选定义的变量
PRODUCT_PACKAGES_DEBUG += update_engine_client
# A/B系统不能定义的变量
# BOARD_RECOVERYIMAGE_PARTITION_SIZE
# BOARD_CACHEIMAGE_PARTITION_SIZE
# BOARD_CACHEIMAGE_FILE_SYSTEM_TYPE

AB系统的recovery.img文件编译不再单独生成，传统方式的recovery.img现在叫做boot.img
AB系统的boot.img文件，编译的时候包含kernel和recovery模式的ramdisk
AB系统的system.img文件，传统方式下system.img由$(PRODUCT_OUT)/system文件夹打包而成，A/B系统下，制作时将$(PRODUCT_OUT)/root和$(PRODUCT_OUT)/system合并到一起，生成一个完整的带有rootfs的system.img
AB系统的userdata.img文件，跟原来一样，打包$(PRODUCT_OUT)/data文件夹而成
AB系统的cache.img文件不再单独生成cache.img，因此AB系统不再支持把压缩包通过放到/data或者/cache目录传递给recovery小系统进行升级，因为recovery小系统无法成功挂载。虽然没有cache分区，但是不代表根目录没有cache文件夹，因为odm厂商可能还是会在主系统文件系统创建这个目录
vendor.img，文件的生成跟是否A/B系统无关，主要有厂家决定

3.1.3 分区表的差异

3.2 升级原理

3.2.1 传统系统

传统系统有一个Android主系统和一个Recovery小系统。他们是同等级的平行世界，即他们分别对应于拥有自己的一套文件系统，init进程等，区别就是Android主系统更强大拥有了android虚拟机和整个framework以上的世界，而Recovery系统只拥有很小的一部分进程，他只能做恢复出厂设置、升级等一些工作，因此又把它叫做小系统。
Android主系统运行时检测到需要升级，就讲升级的数据包下载并存放到cache分区，并通过向misc分区写入一些命令来通知bootloader下次启动进入recovery小系统（即传统系统通过misc来向bootloader或者recovery小系统来进行通信），做好这些事情后就主动重启系统。
重启系统过程中，bootloader通过misc分区的命令来决定是启动Android主系统还是启动Recovery小系统。PS：Android主系统有自己一套kernel，kernel启动init，init启动zygote，zygote启动安卓世界，recovery小系统有自己一套min-kernel，min-kernel启动init，init启动recovery进程。
Recovery小系统被启动后，可以通过misc分区的命令来决定接下来干那些事情，例如升级分区、恢复出厂设置、进入Android主系统。如果更新分区失败，设备重启就不能正常使用，唯一的办法就是重新升级，直到成功为止。

3.2.2 AB系统

AB系统有两套分区slot A和slot B。按照系统启动的时候，bootloader从其中一套分区启动，另外一套分区被留着备份，通过几个标记来管理他们的状态。
Android主系统运行的时候，通过update_engine后台服务进程来接收应用端的升级指令接口。当update_engine对升级数据包下载校验都准备好之后，就会通过boot_control HAL层服务来和bootloader设置标记状态。做好这些事情后就主动重启系统。

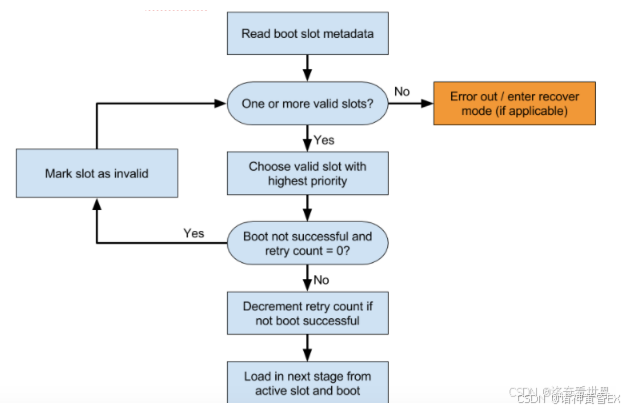

重启系统过程中，bootloader通过前一步标记的一些状态来决定激活进入哪一个分区槽，即slot A还是slot B。如果需要升级的槽进入激活失败者会回到之前的槽（根据经验可以判断此现象会导致黑屏一次），无论成功还是失败都会设置相应的状态，详情参考后文。
bootloader无论上一步激活了哪一个槽，如果能进一步启动对应槽的kernel，然后通过init启动update_verifier进程来标记设置分区槽的状态。
下一步还会通过init启动的update_engine进程来判断当前槽和升级信息来决定此次升级是否成功。

3.3 AB系统分区槽如何切换？

这里借鉴一下大佬的文章：https://blog.csdn.net/guyongqiangx/article/details/140759462

3.3.1 分区槽的标记

对于A/B系统的slot A和slot B分区，其都存在以下三个属性：

active：系统的活动分区标识，这是一个排他属性，系统只能有一个分区设置为active属性，启动时bootloader选取设置为active的分区进行启动。
bootable：分区可启动标识，设置为bootable的分区表明该分区包含了一个完整的可以启动的系统。
successful：分区成功运行标识，设置为successful的分区表明该分区在上一次启动或当前启动中可以正确运行。

3.3.2 分区槽的状态切换

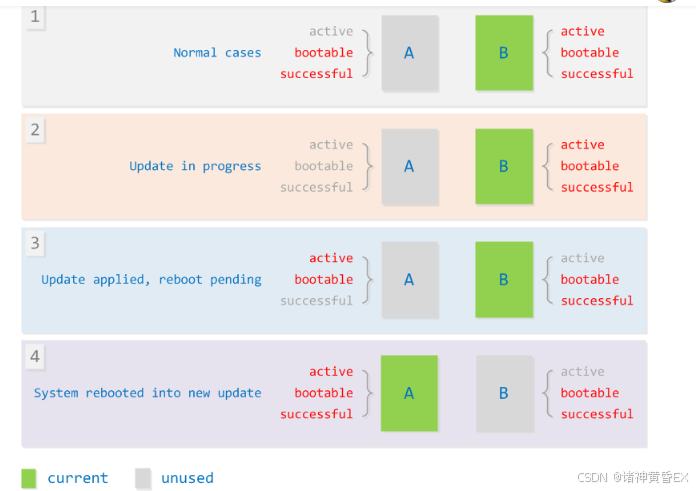

典型的应用场景有以下4个（假定当前从B分区启动）：

说明1：当前运行的系统（current）用绿色方框表示，当前没有用的系统（unused）用灰色方框表示
说明2：属性标识为红色，表示该状态下相应属性被设置，标识为灰色标识该状态下属性没有设置或设置为相反属性，如：

active表示已经设置active属性当前为活动分区；active 表示没有设置active属性
bootable表示已经设置bootable属性；bootable表示设置为没有设置bootable属性
successful表示已经设置successful属性，successful表示没有设置successful属性

状态1：普通场景

最常见的情形，例如设备出厂时，A分区和B分区都可以成功启动并正确运行，所以两个分区都设置为bootable和successful，但由于是从B分区启动，所以只有B分区设置为active。

状态2：升级中

B分区检测到升级数据，在A分区进行升级，此时将A分区标识为unbootable，另外清除successful标识；B分区仍然为active，bootable和successful。

状态3：更新完成等待重启

B分区将A分区成功更新后，将A分区标识为bootable。另外，由于重启后需要从A分区启动，所以也需要将A分区设置为active，但是由于还没有验证过A分区是否能成功运行，所以不设置successful；B分区的状态变为bootable和successful，但没有active。

状态4：从新系统成功启
