一。CST 电路 微带低通滤波器设计练习 I

        CST 电路和系统软件功能还是比较强的，我们一起一步一步学习，一起进步。

        这个例子出现在CST的电路和系统软件功能（Circuit Simulation & SAM (System Assembly
and Modeling) ）介绍资料中。本文是用CST2021建模操作仿真到，不同版本在视觉和结果上稍有不同。

        利用电路模块可以很快很准确地建立3D微带平面电路，用于仿真滤波器、功分器、巴伦等等。

1. 进入电路设计软件界面。用鼠标安下图中间到Circuits & Systems 按钮的Schematics(原理图)，系统界面就进入到电路设计界面了。

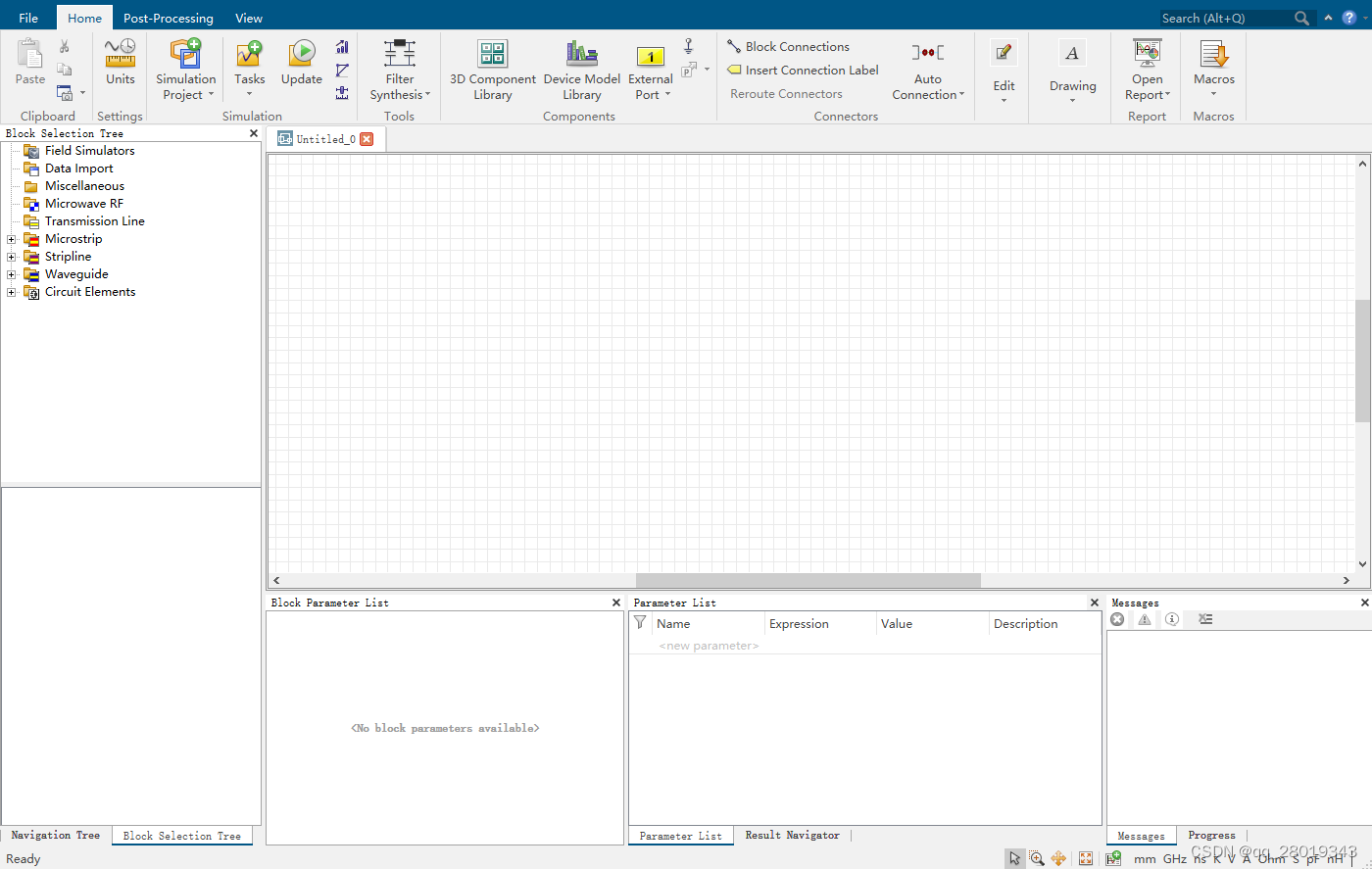

  电路设计界面如下图所示

2. 我们设计微带电路，当然是关心微带电路元件在那里，它就在左手边到中间Block Selection Tree 中的Microstrip下，点击+符号展开下层菜单，五类常用微带元件供选择。点击Discontinuities, 下面空白框出现不连续微带器件，下拉滑条，找到T节（Microstrip T junction）模块。
