超宽带多模滤波器CST仿真教程

本人宁波大学通信工程硕士一枚，研究方向波束扫描相控阵天线，以下内容均为学习CST过程中超宽带多模滤波器仿真的详细方法！

       此次仿真频率范围采用2到12GHz。首先按照模版进行新建工程模版，具体步骤参考上一篇文章。

以上为本次仿真过程中所有会用到的参数。

本次仿真内容为平面滤波器，主要包含馈线，耦合器，谐振器，无限大介质基底和地板以及波导端口。

首先创建我们的理想金属导体（馈线，耦合器和谐振器）。

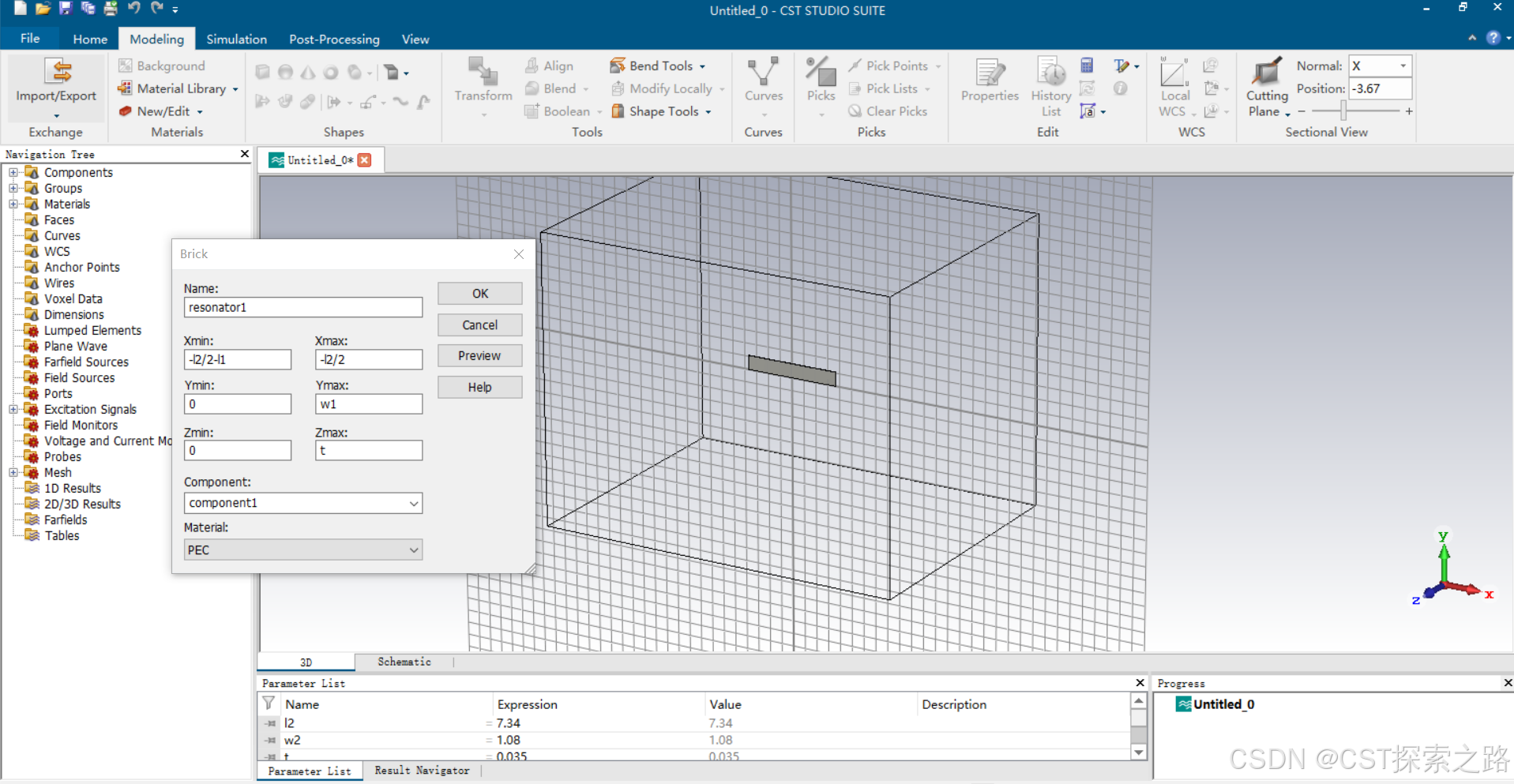

第一步创建1个2号谐振器

抱歉，这里的name应该是resonator2。

仿真结果如下图所示：

第二步创建1个1号谐振器

仿真结果如下图所示：

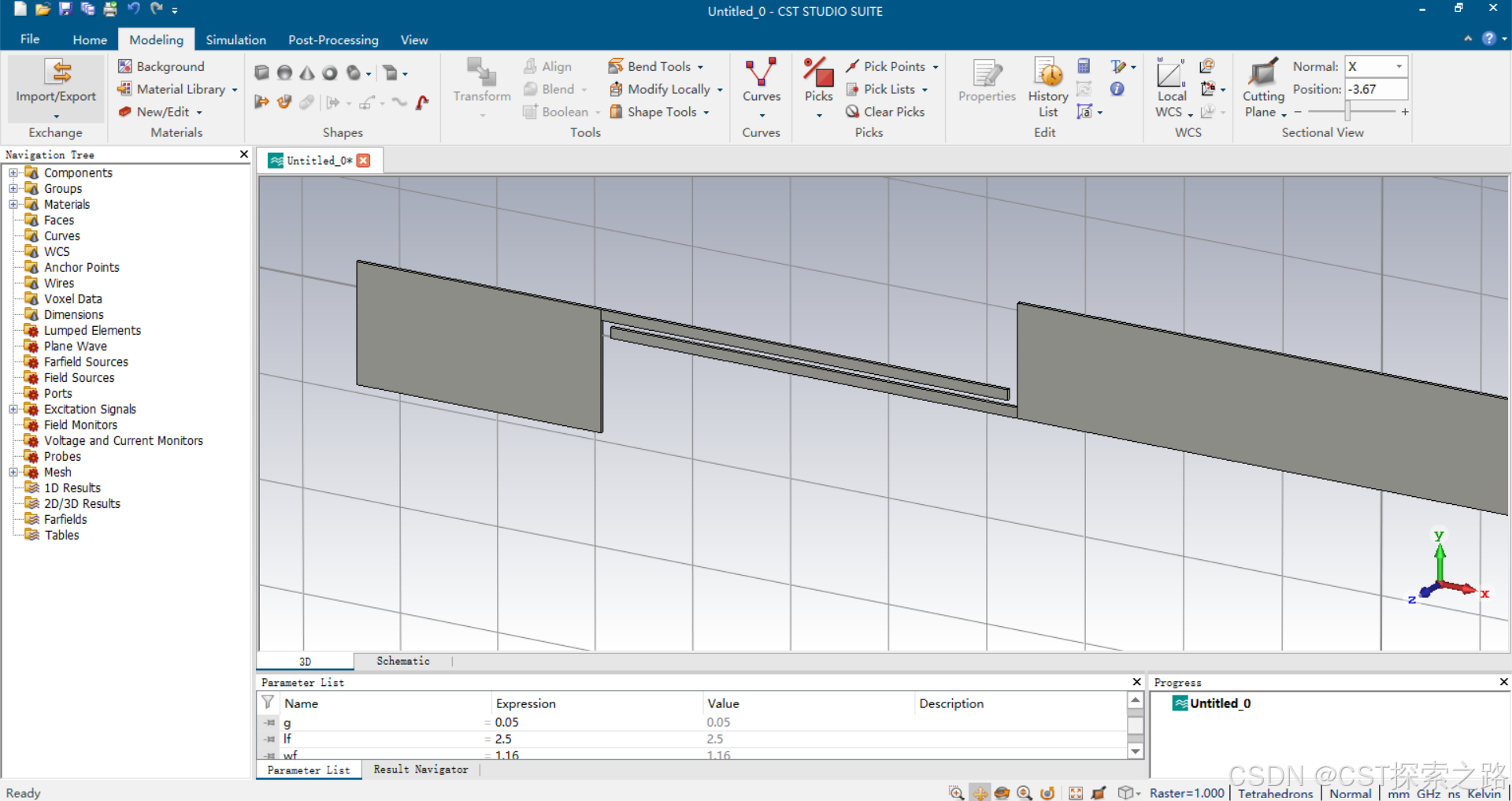

第三步创建1个1耦合线

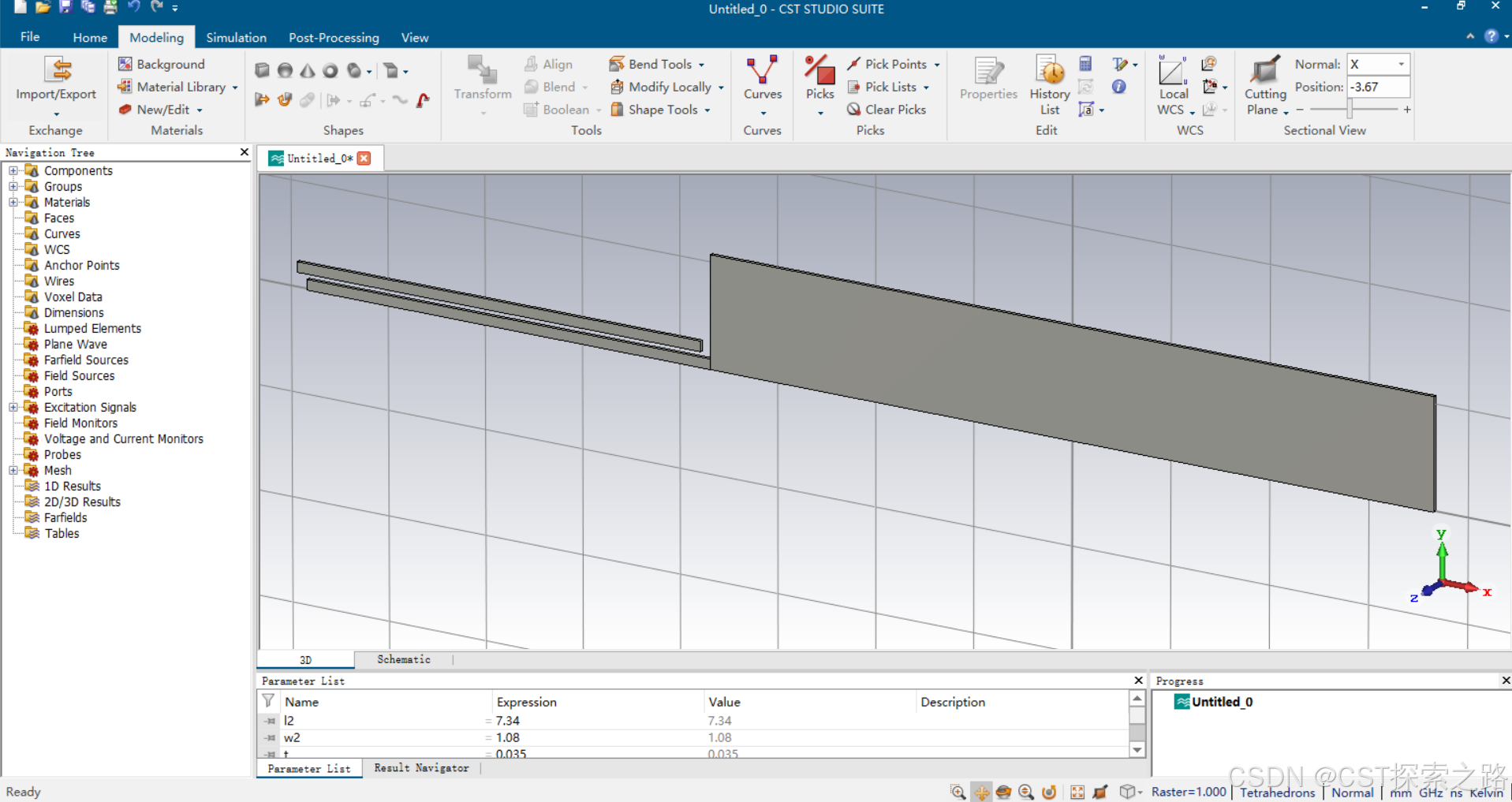

仿真结果如下图所示：

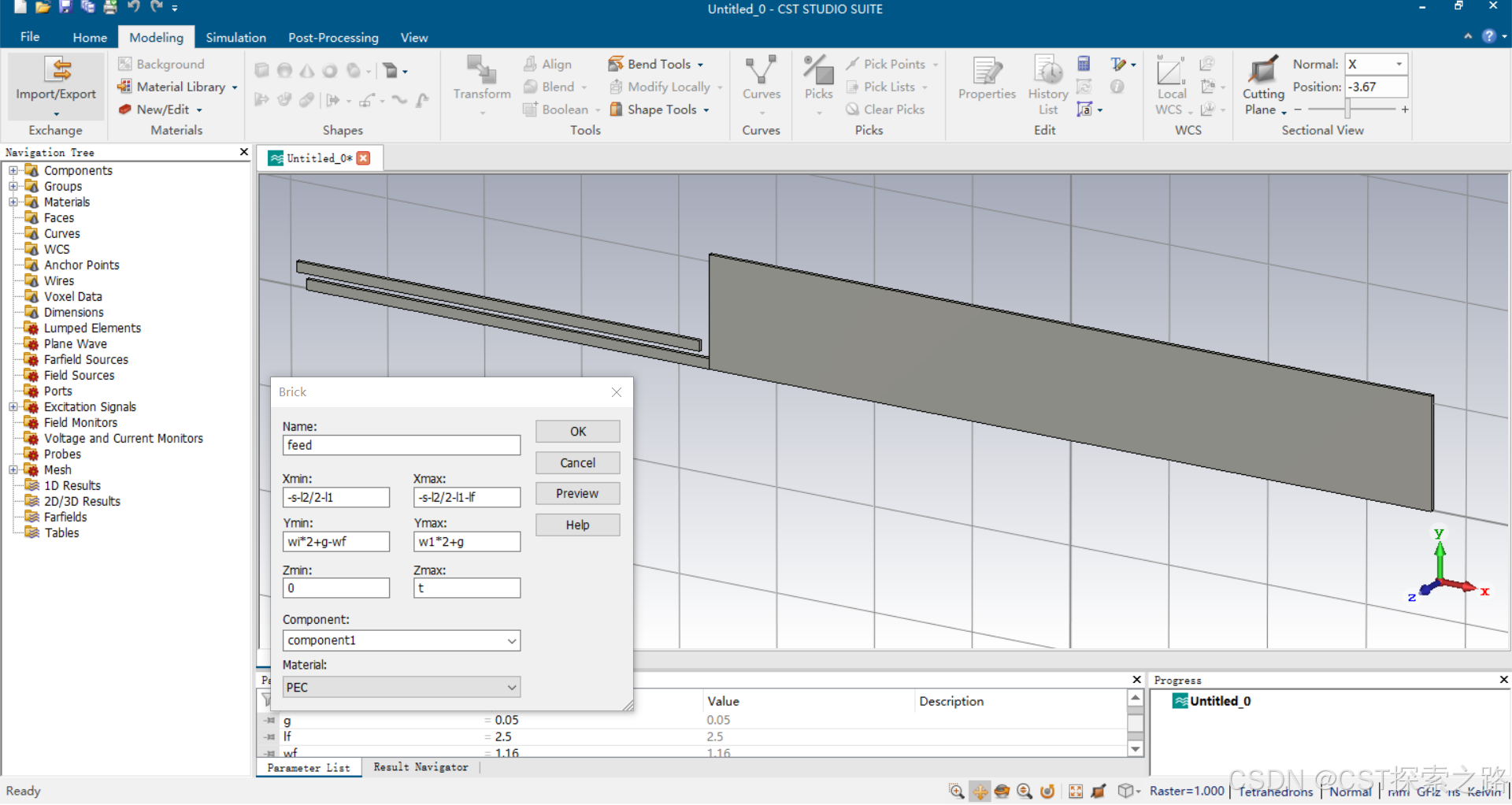

第四步创建1个用于馈电的微带线

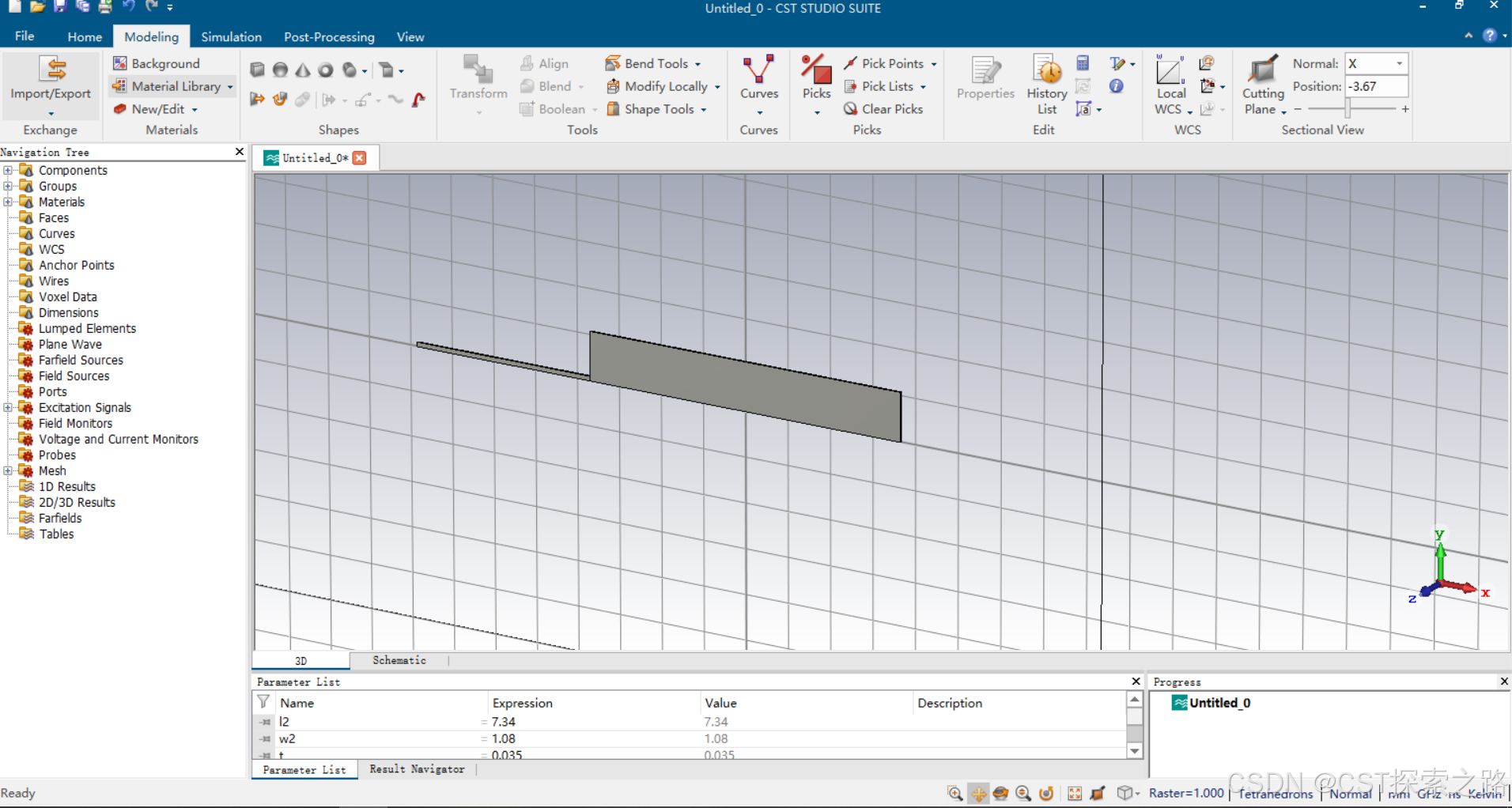

仿真结果如下图所示：

第五步将除了2号谐振器，把其余的金属镜像复制。

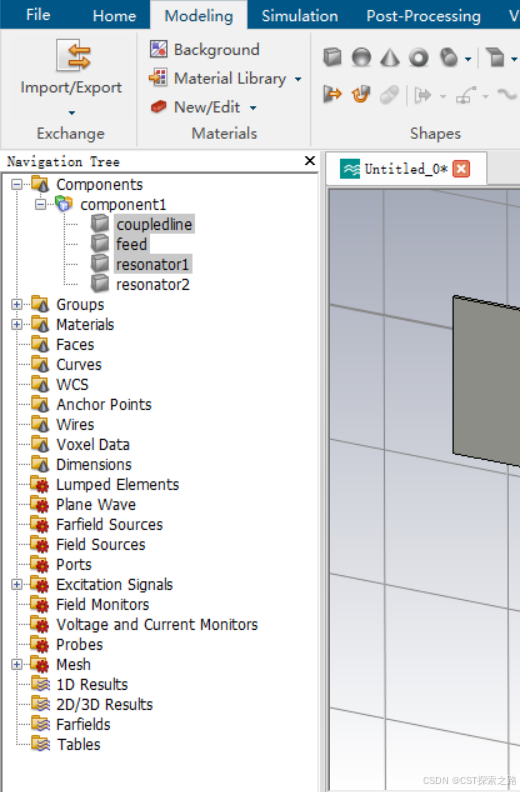

按住ctrl，在导航树中选择除了2号谐振器以外的所有器件。

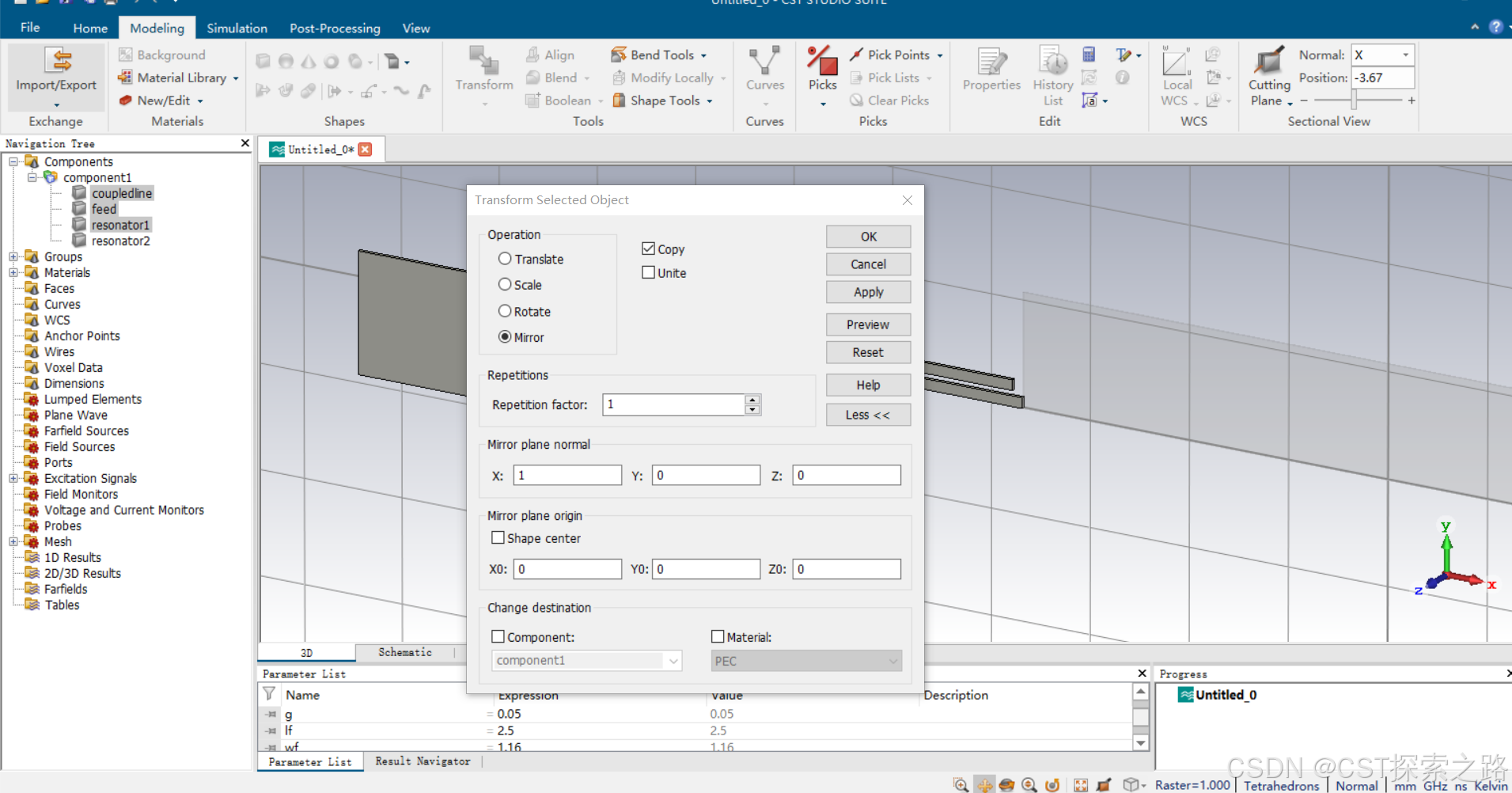

随后单击modeling→tools→Transform→Mirror

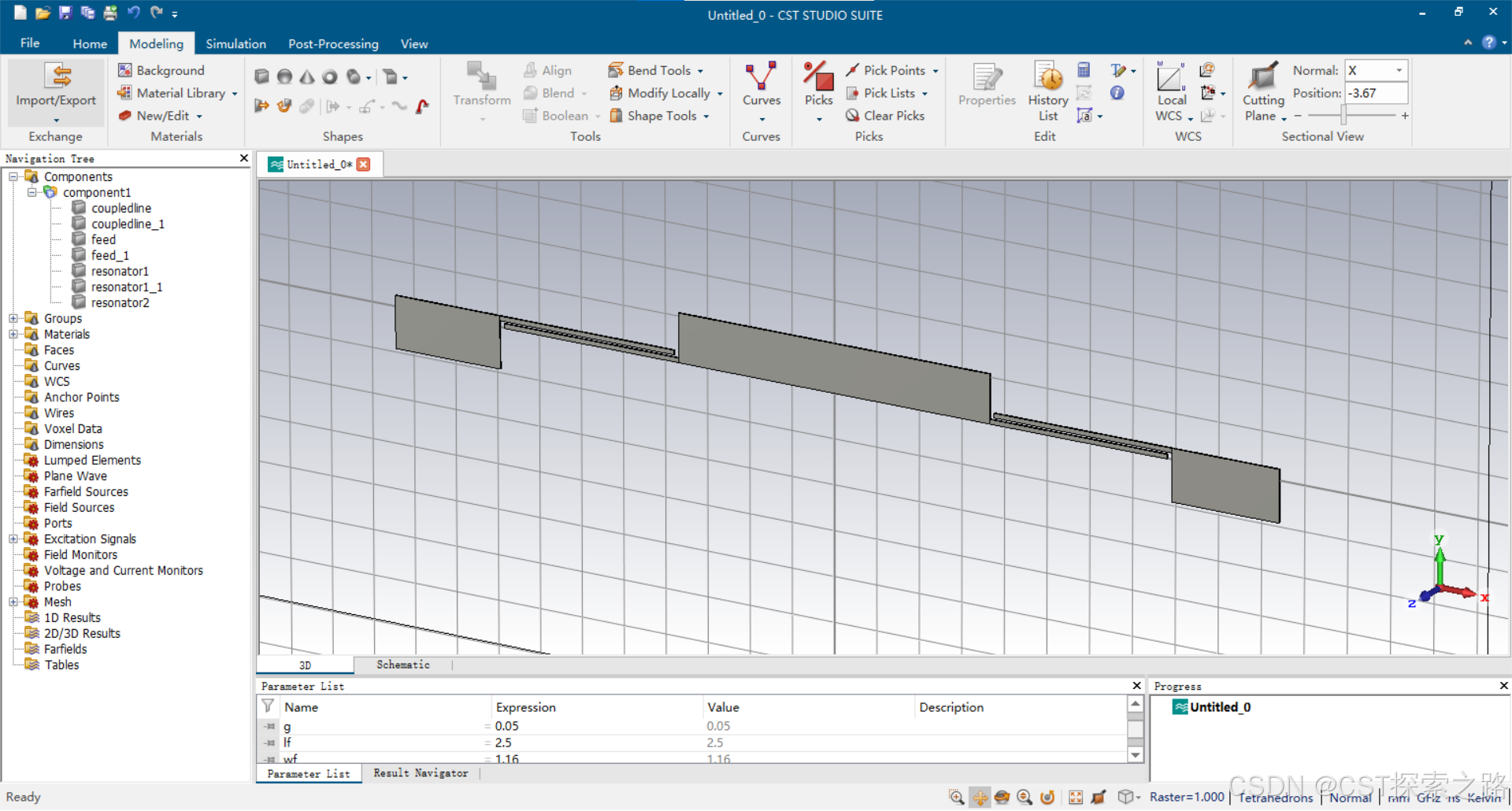

点击OK，仿真结果如图所示：

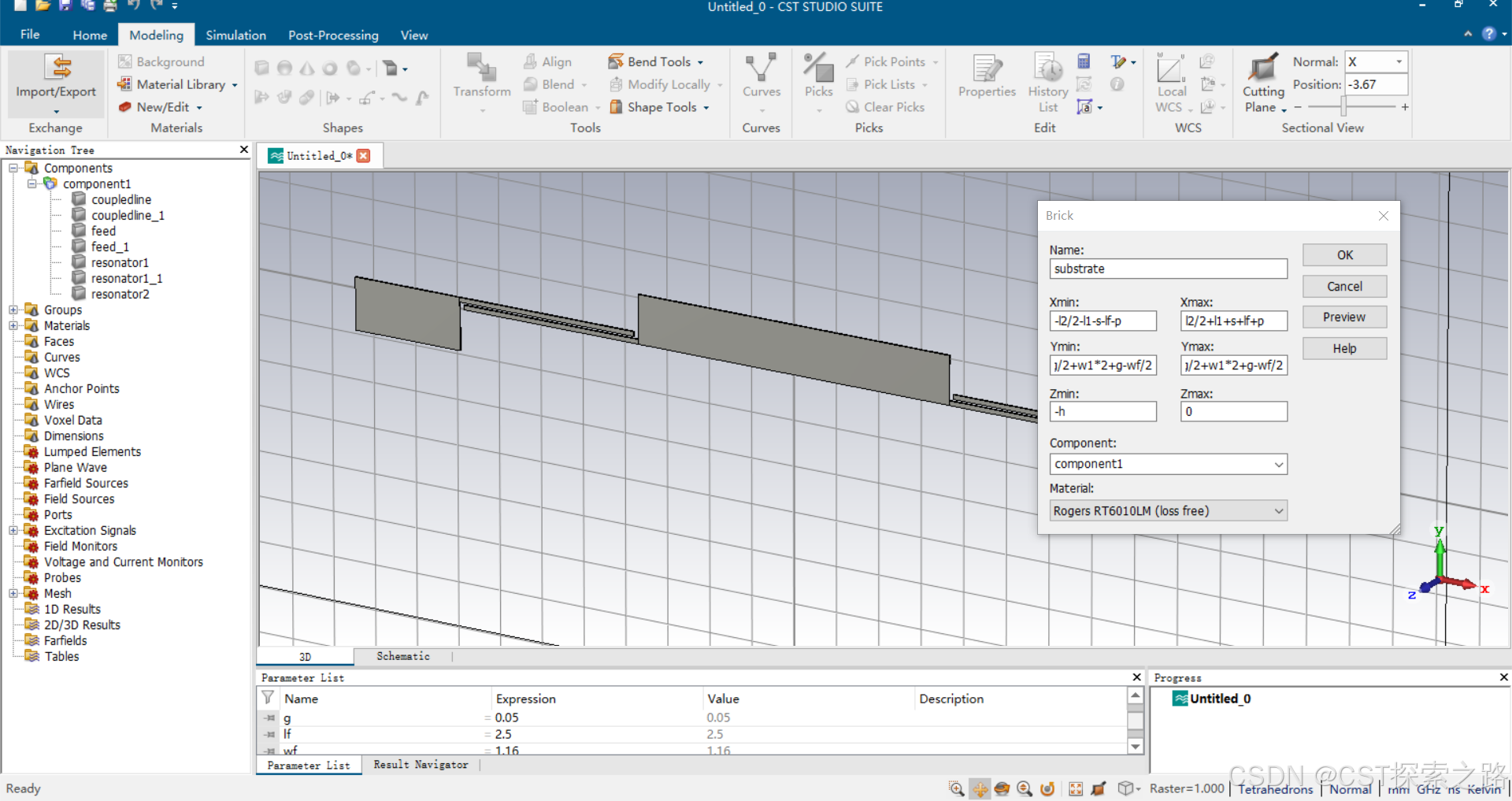

第六步创建有限大介质基底，材料选择Rogers RT6010。

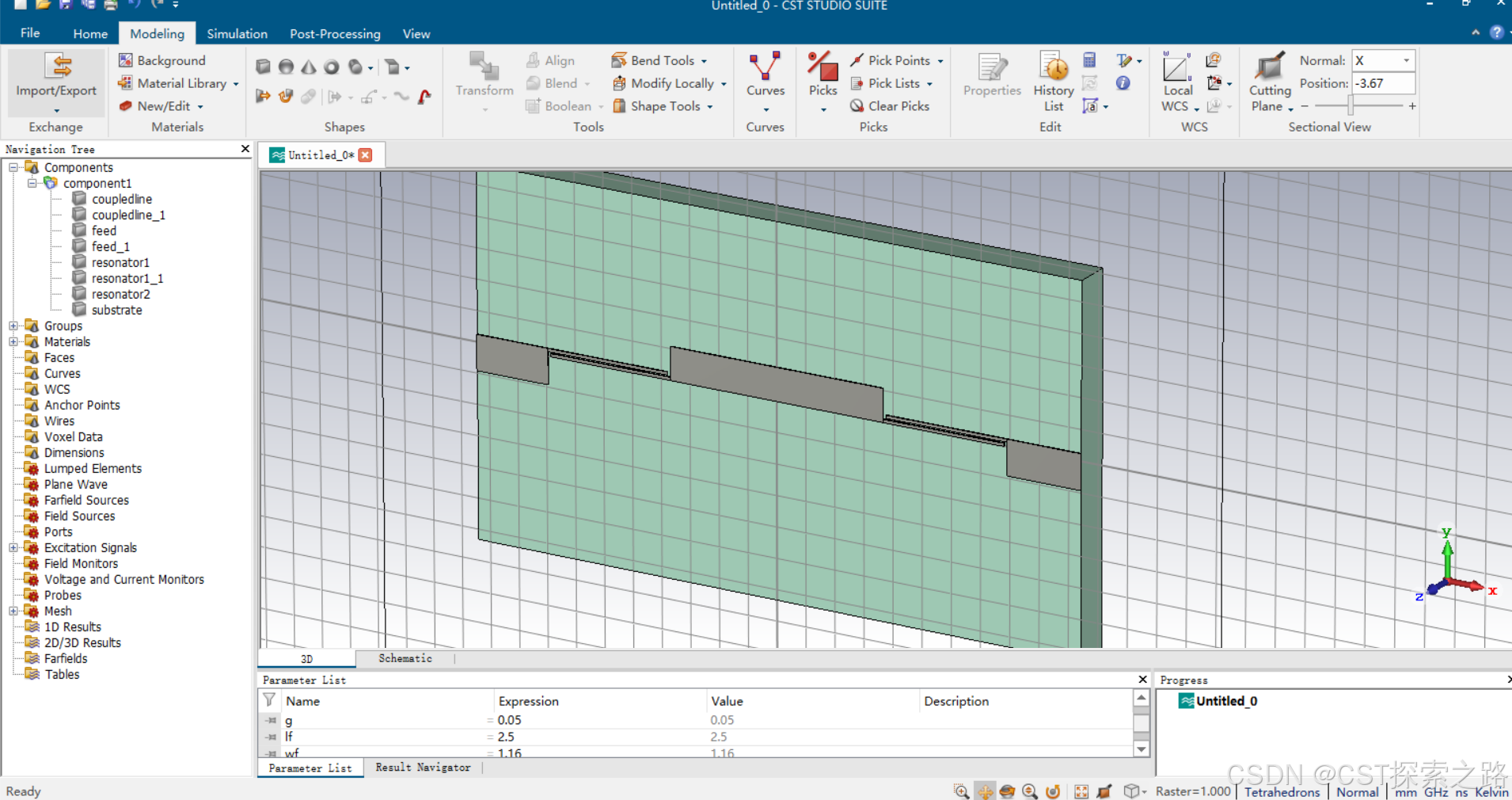

仿真结果如下图所示：

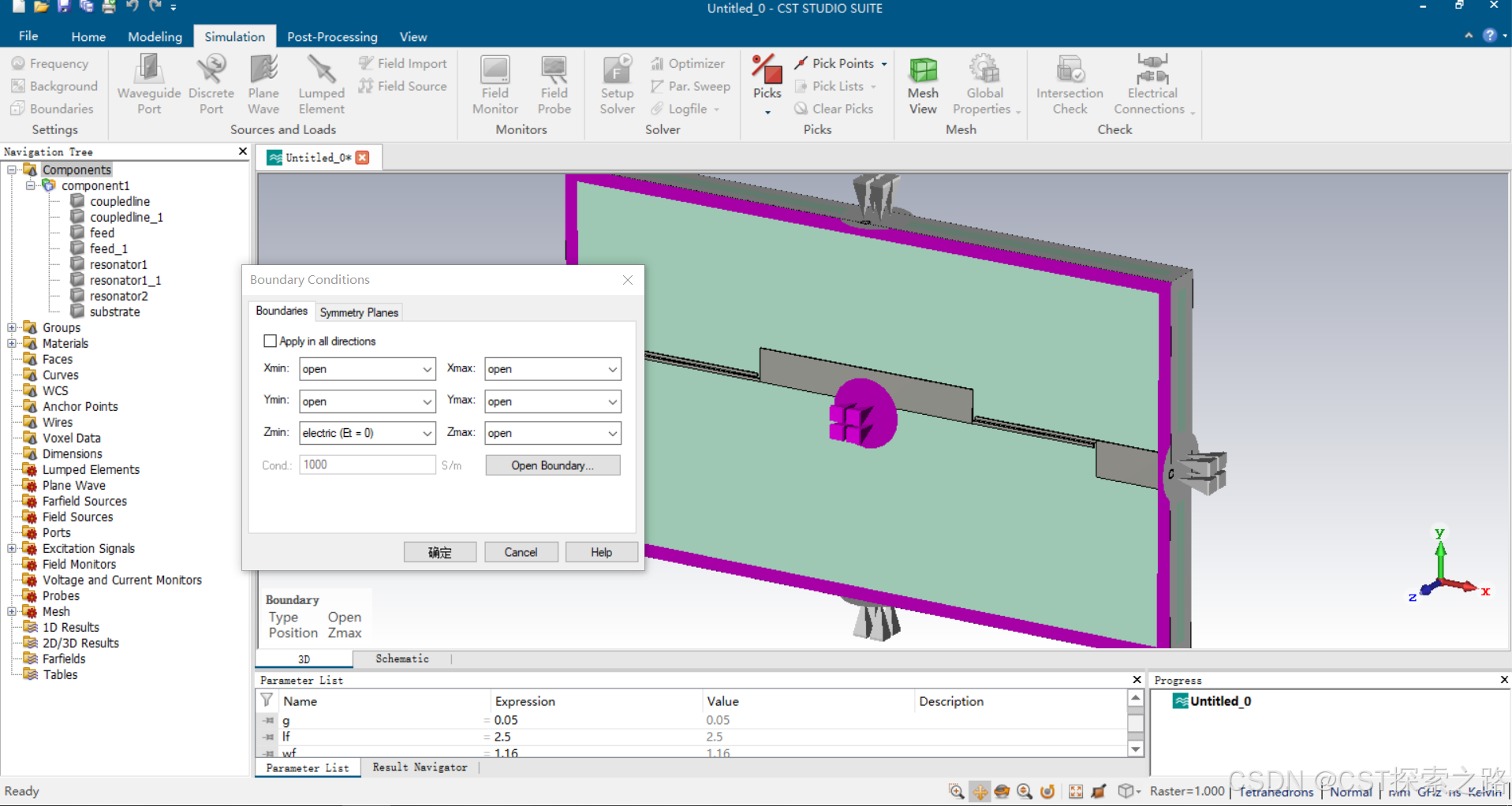

第七步创建无限大地板和介质基底

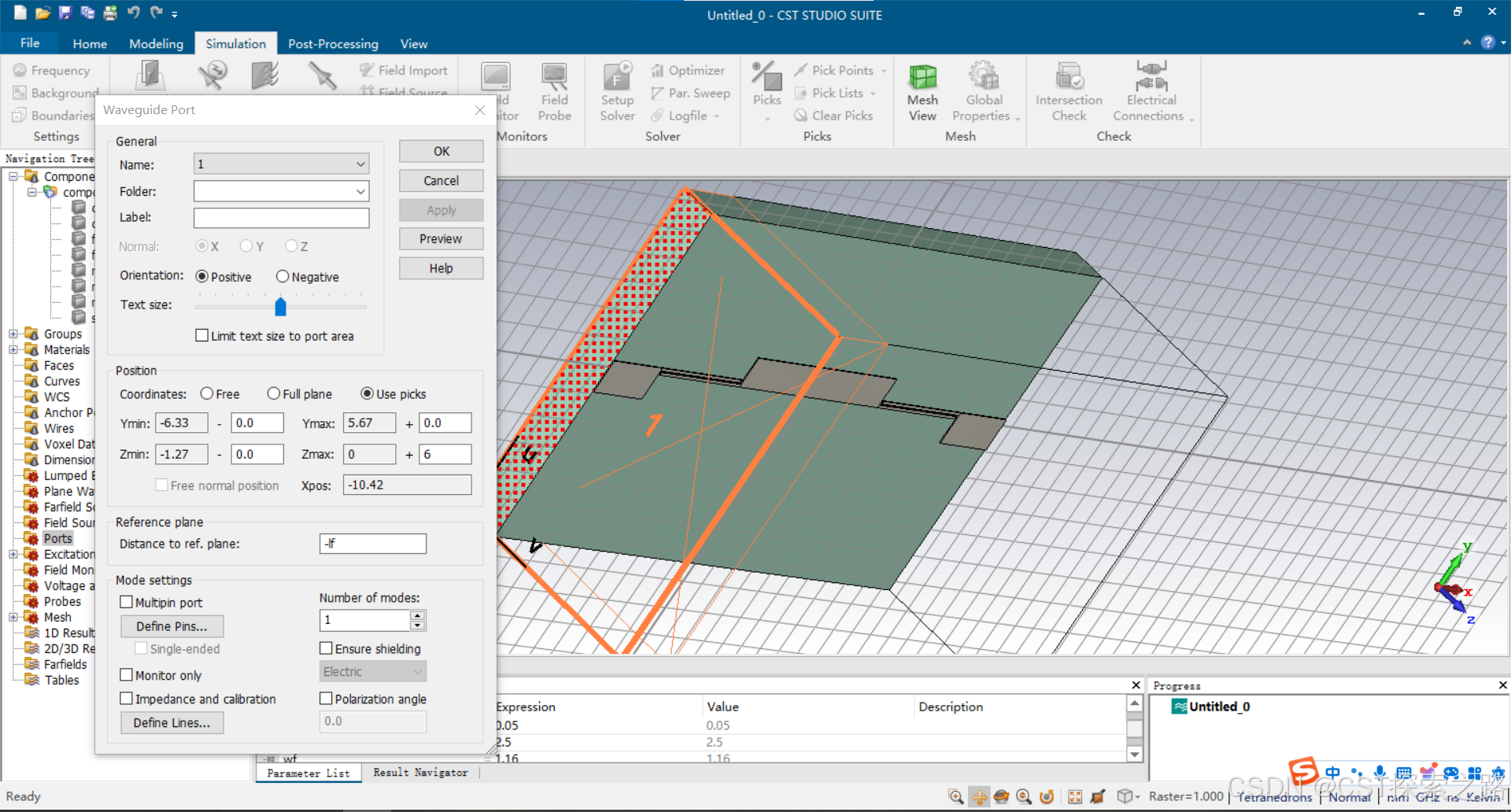

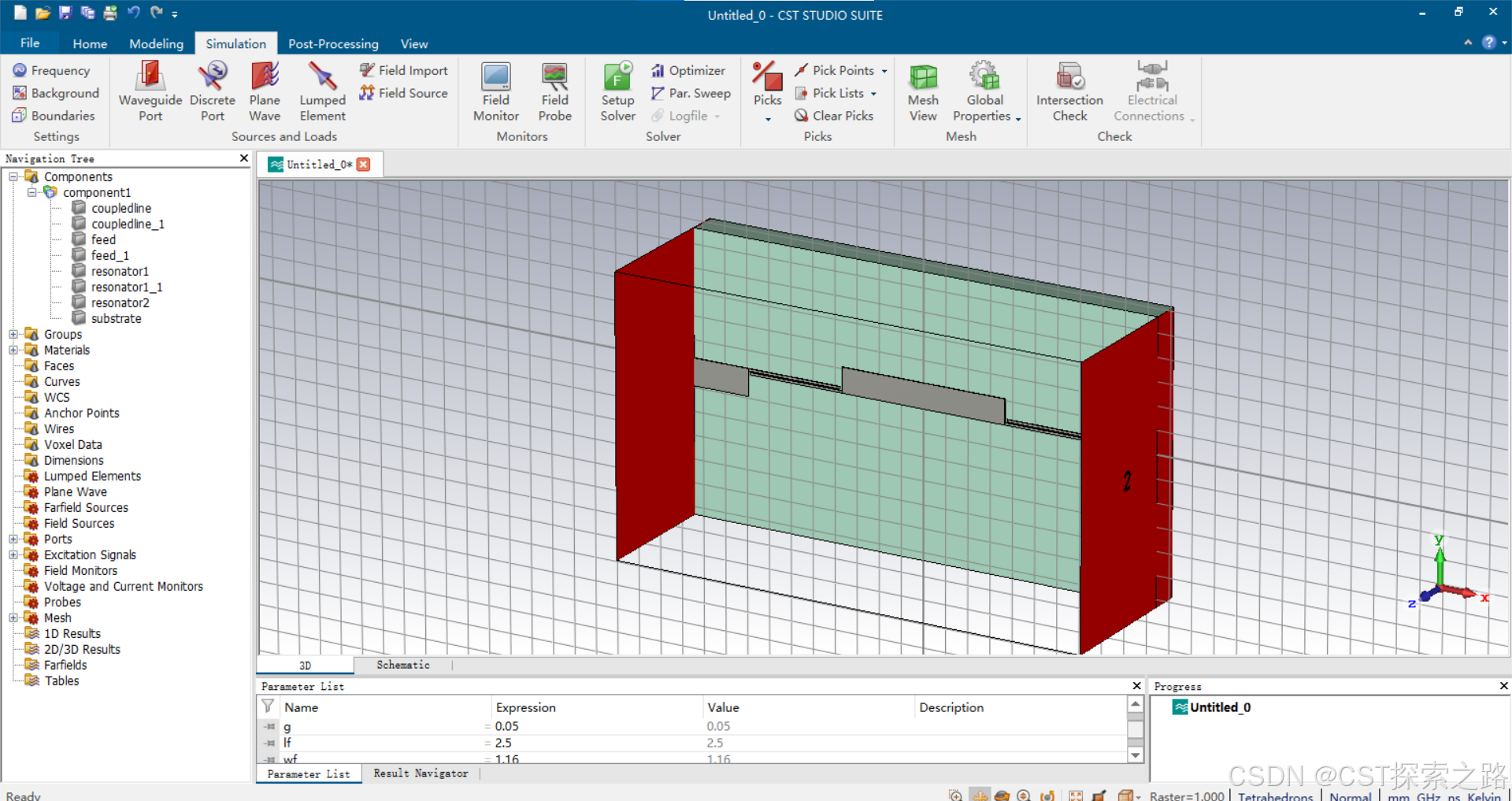

最后一步设置波导端口馈电

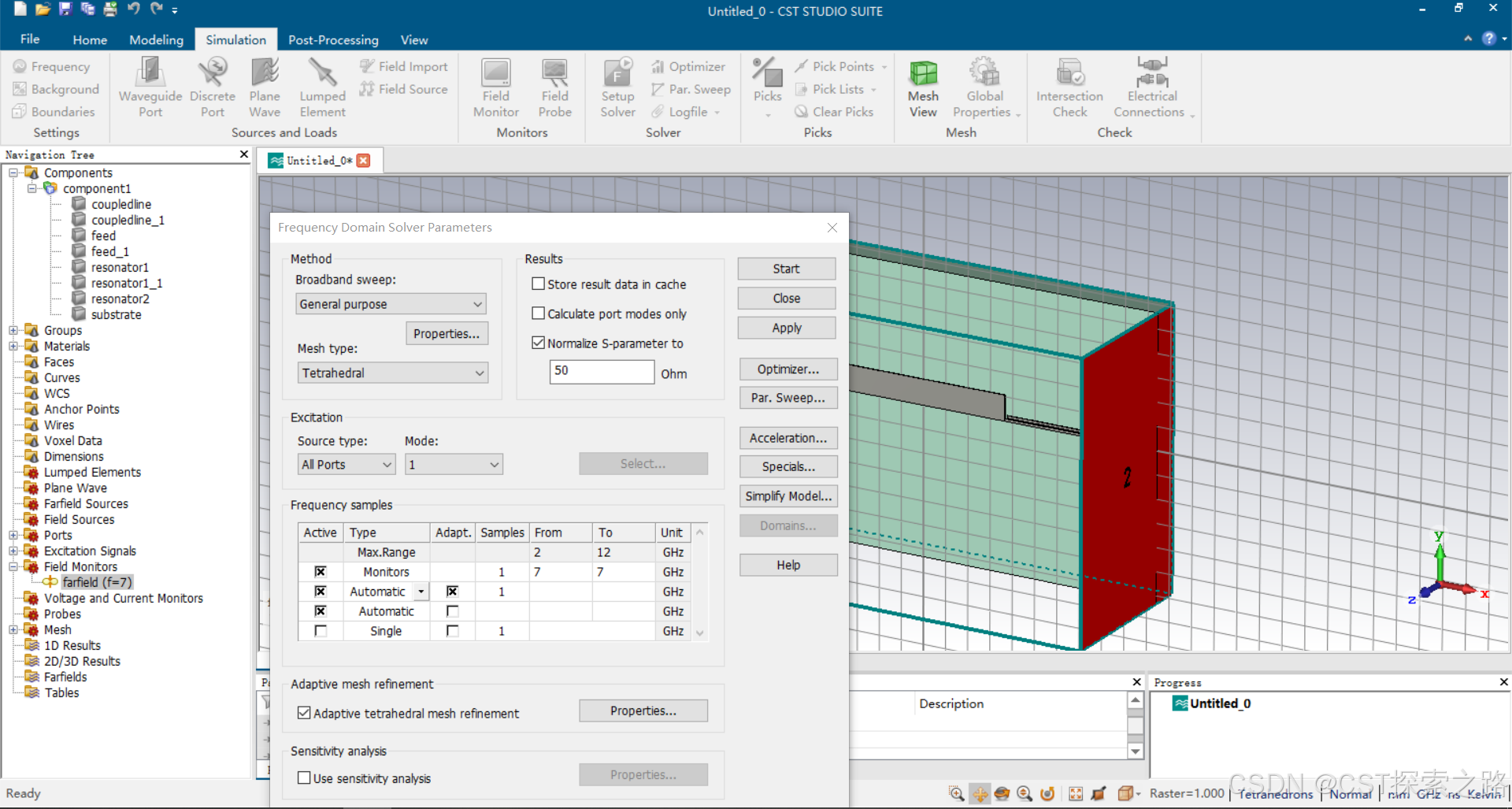

至此建模全部结束，接下来设置求解器并开始仿真。

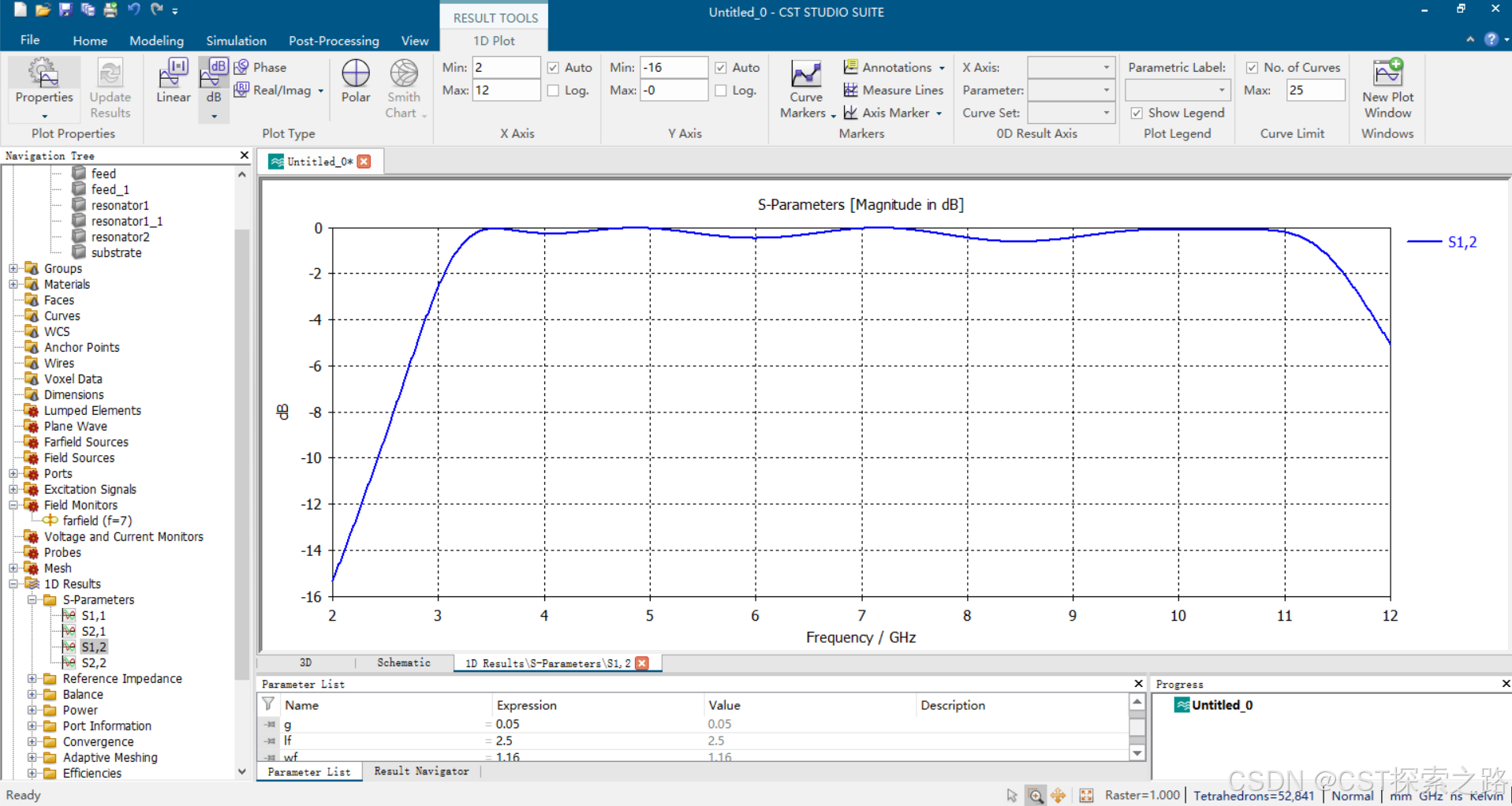

观察S参数

由S参数我们可以看出天线形成了超宽带。

本次仿真参考CST仿真设计理论与实践。谢谢观看！
