异或XOR

在数字电路中异或作为一种基础运算,一般以上面的方式出现,那异或是怎么来的,或者说能不能用更基础的运算(如与、或、非)去构造它？

假设我们不知道有异或这种东西，现在我们只有它的真值表。

可以观察到两个输入相同时输出为0，输入不相同时输出为1.

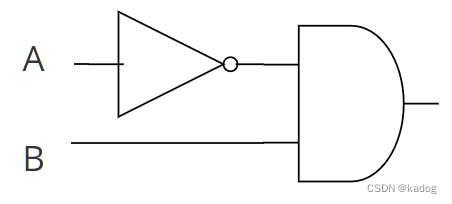

首先处理输入相同的情况，怎么让1_1变成0,方法有很多,与非门或者把一个输入反转再通过与门.总之有个重点就是得把其中一个输入反转.这个门同时也得让0_0输出0,显然与非门不行,把一个输入反转再通过与门可行.

那么把一个输入反转再通过与门是否适应于输入不相同的情况呢?

来穷举一下

ABOUT
011
100

第2种情况输出0了,发现输出与输入的位置有关,那么怎么解决这种问题?

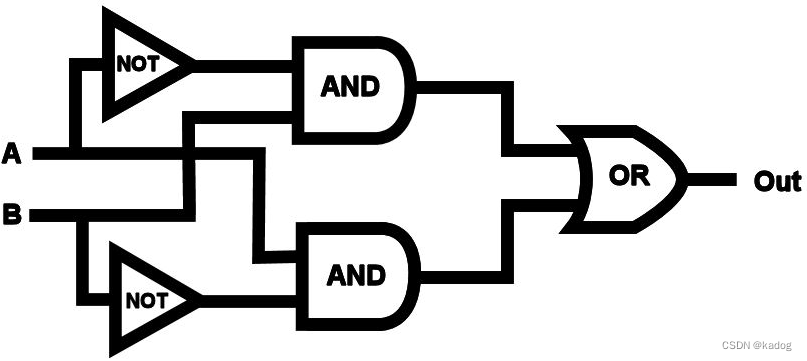

一个不够就用两个,这样就有两个输出,总有一个是对的,再针对这两个输出用一个或门就解决了.

维基百科
维基百科

写这篇文章之前我的想法是用或门的,写的时候发现与门也行.

把它转成逻辑表达式\overline{​{\overline{A}+B}}+\overline{​{A+\overline{B}}}

用德摩根律化简一下得到A\cdot\overline{B}+\overline{A}\cdot B结果正确

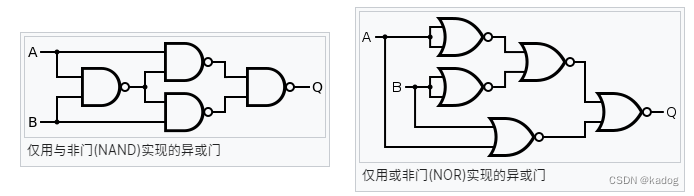

当然还有其他实现方法

维基百科
