Microsoft Threat Modeling Tool 使用(二)

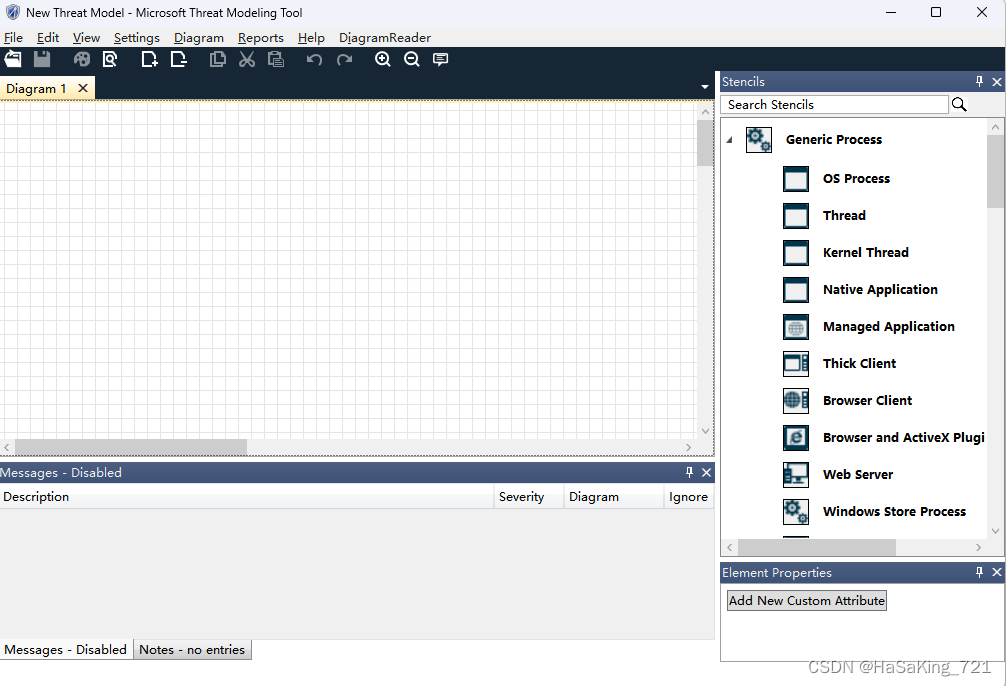

主界面

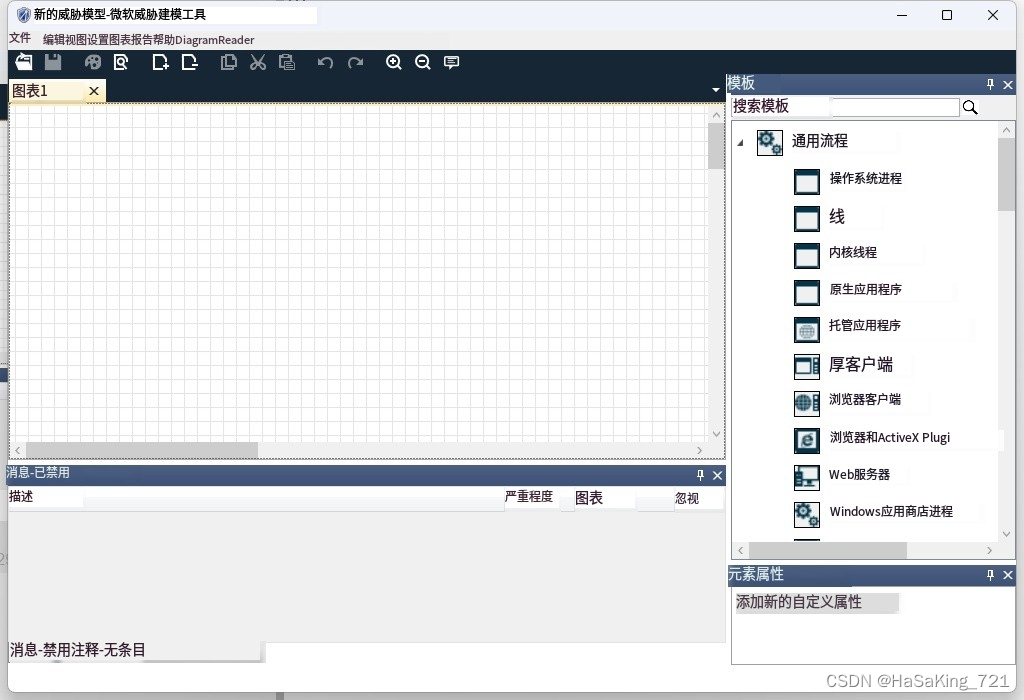

翻译

详细描述

选择了 “SDL TM Knowledge Base (Core)” 模板并打开了一个新的威胁模型。这个界面主要用于绘制数据流图（Data Flow Diagram, DFD），它帮助您可视化系统的组成部分和它们之间的交互。以下是界面中各个部分的功能介绍：

当然，这个界面是Microsoft Threat Modeling Tool中的数据流图（DFD）绘制界面，配合了"Stencils"（模板）和"Element Properties"（元素属性）窗格，用于详细描述您的系统架构。我会详细介绍这个界面上的功能和如何使用它们来建立威胁模型：

1. 数据流图（DFD）绘制区域:

   • 这是界面的中心部分，您可以在这里直观地绘制您的系统组件及其之间的交互关系。您可以通过拖拽或点击操作来添加元素，如进程、数据存储、外部实体和数据流等。

2. “Stencils”（模板）窗格:

   • 在这个窗格中，您会看到不同的系统组件图形，这些是构建DFD的基础元素。
   • 每个图形代表了系统中的一个特定元素，比如：
     • “Generic Process”（通用进程）可以代表后端服务的一个部分。
     • “Web Server”（网页服务器）可以代表处理来自设备的数据请求的服务器。
     • “Browser Client”（浏览器客户端）可以代表Web端用户接口。
   • 您可以选择这些图形，并将它们拖放到中心的DFD绘制区域中，来构建您系统的结构表示。

3. “Element Properties”（元素属性）窗格:

   • 当您在DFD绘制区域中选择一个元素时，这个窗格就会激活，让您能够为选中的元素添加或编辑属性。
   • 例如，如果您在DFD中添加了一个代表服务器的元素，您可以在这里添加服务器的名称、描述或其他自定义属性，这些信息可以在分析威胁时提供上下文。

4. 菜单栏:

   • 位于界面顶部，包含了文件和编辑操作，比如新建（New）、打开（Open）、保存（Save）、复制（Copy）、粘贴（Paste）等。
   • “View”（视图）菜单允许您放大或缩小视图，调整您对绘制区域的视角。
   • “Diagram”（图表）菜单提供了管理DFD元素和布局的工具。
   • “Reports”（报告）菜单可以生成和管理威胁模型报告。

5. 消息和注释区域:

   • 在屏幕底部，通常在这里显示关于您绘制的DFD的消息，例如系统自动生成的威胁分析结果或警告信息。

在创建DFD时，您应该首先绘制代表系统的关键组件的元素，然后定义这些组件之间的数据流。例如，设备上传数据到后端存储可以通过 “Data Flow”（数据流）元素来表示，然后您可以进一步分析这些数据流可能的安全威胁。

使用 “SDL TM Knowledge Base (Core)” 模板开始威胁建模工作之后，您可以通过 “Analyze”（分析）功能来识别潜在的威胁，并为这些威胁定义缓解措施。最后，可以使用 “Reports”（报告）功能来生成一个包含所有发现和缓解措施的报告文档。
