OrCAD(三)电路仿真

OrCAD仿真是通过内置的仿真软件Pspice来实现的。

新建仿真工程

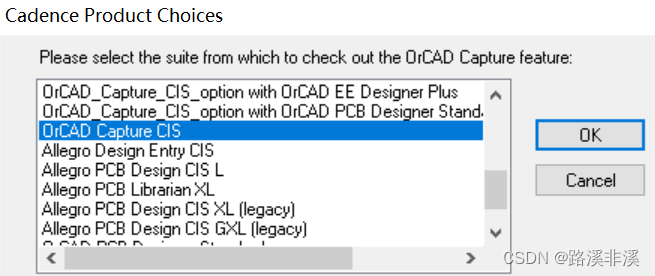

新建工程，依次选择OrCAD Capture CIS

这一步如果以前选过并勾选默认了，那后面就不弹出来了。

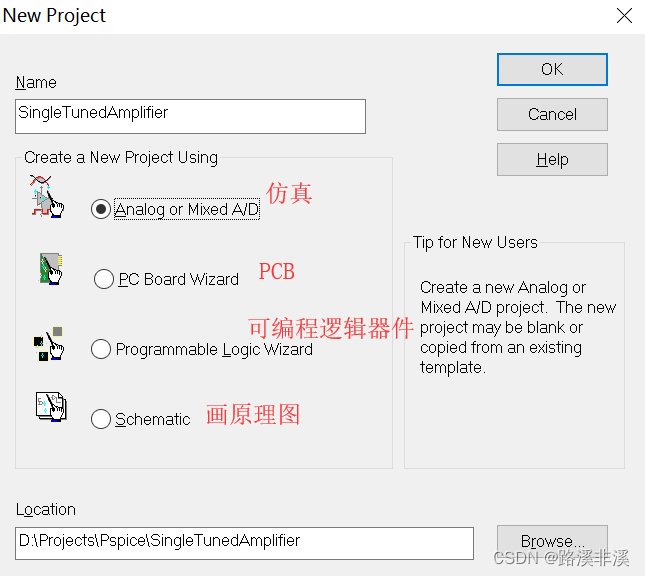

Analog or Mixed A/D

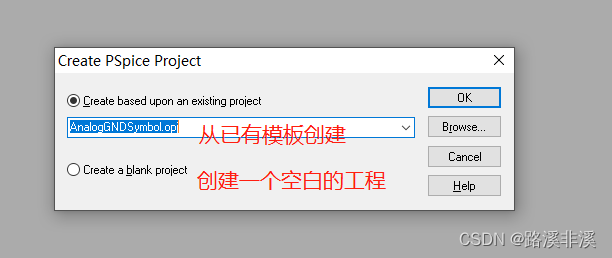

之后弹出这个

可以根据实际情况来选择，这里先选创建一个空白工程吧。

绘制电路

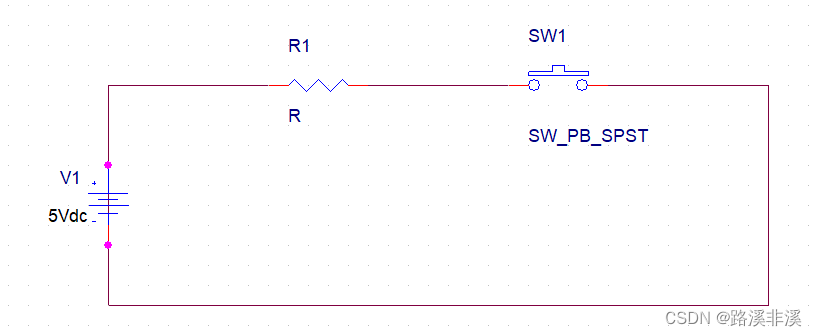

先绘制一个简单的电路，用于仿真。

比如：

新建仿真文件

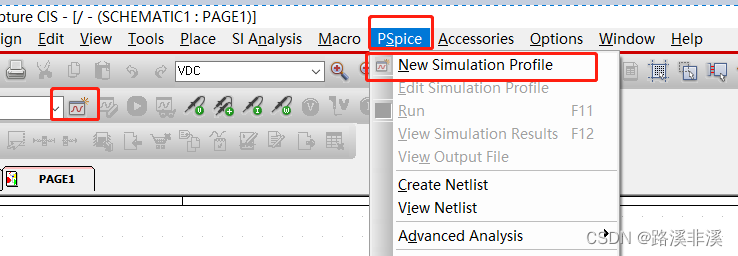

PSpice-New Simulation Profile，或者左侧的快捷按钮，均可创建一个仿真文件。

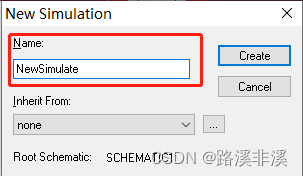

命名

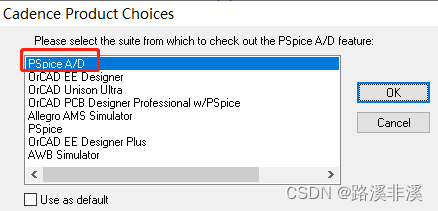

选择PSpice A/D

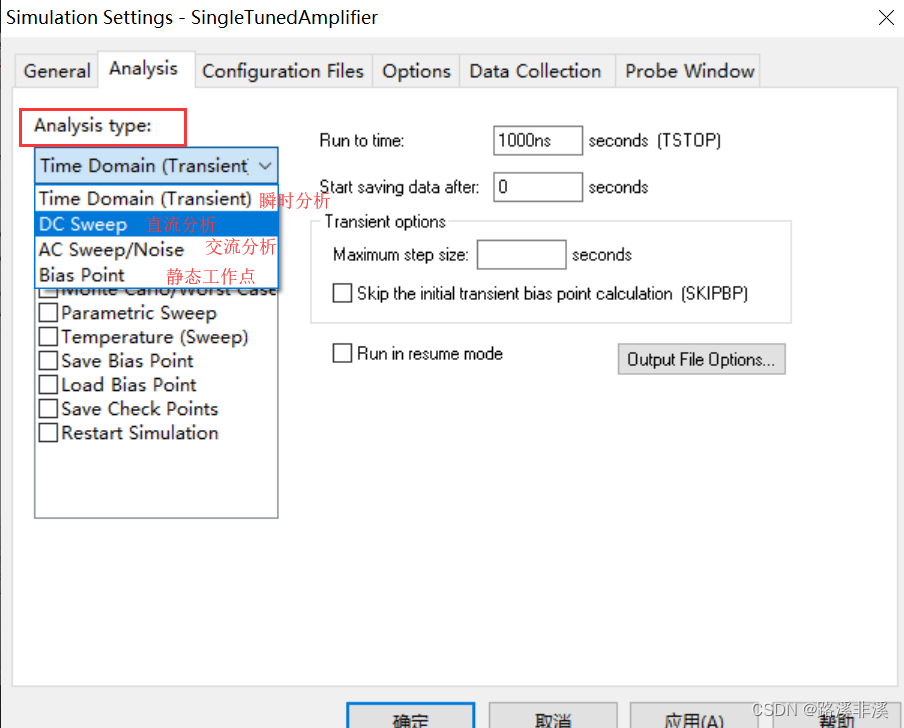

点击OK后进行仿真设置

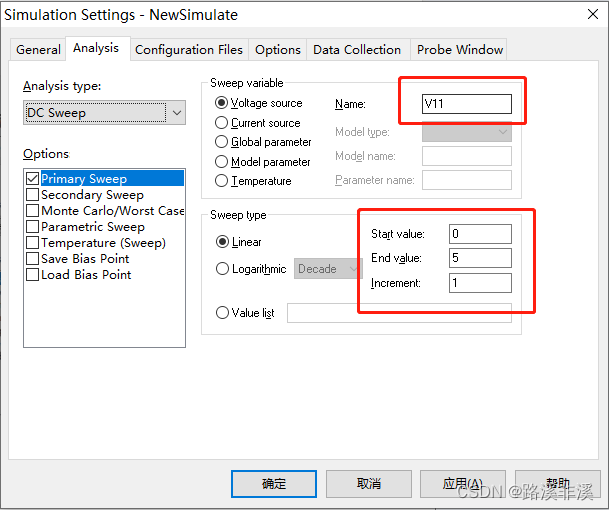

再设置起始时间、终止时间、步长等参数。

点击确定

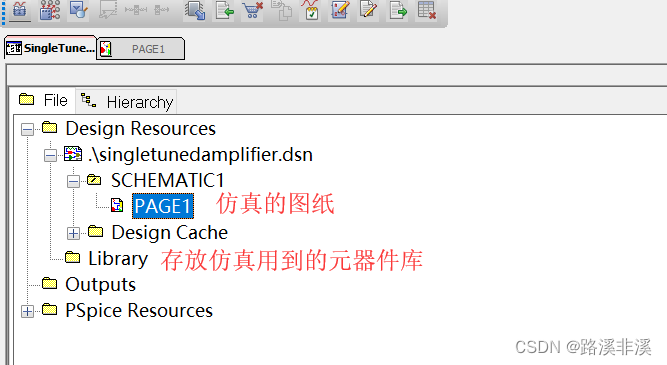

回到目录就可以看到多了个仿真文件

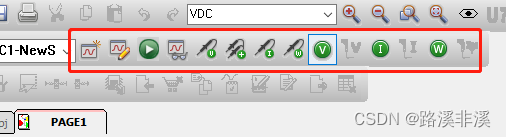

同时，这些图标功能也被激活

这一行亮的图标，从左到右分别为：

1、新建仿真文件

2、编辑仿真文件（也就是仿真设置）

3、开始运行仿真

4、查看仿真结果

5、相对地的电压显示标识符

6、两点间的电压显示标识符

7、电流标识符

8、功率显示标识符

9、在电路中显示所有电压信息

10、在电路中显示所有电流信息

11、在电路中显示所有功率信息

最后3项暂时不太明白啥意思，先记着，后面再补充。

运行

点击运行。

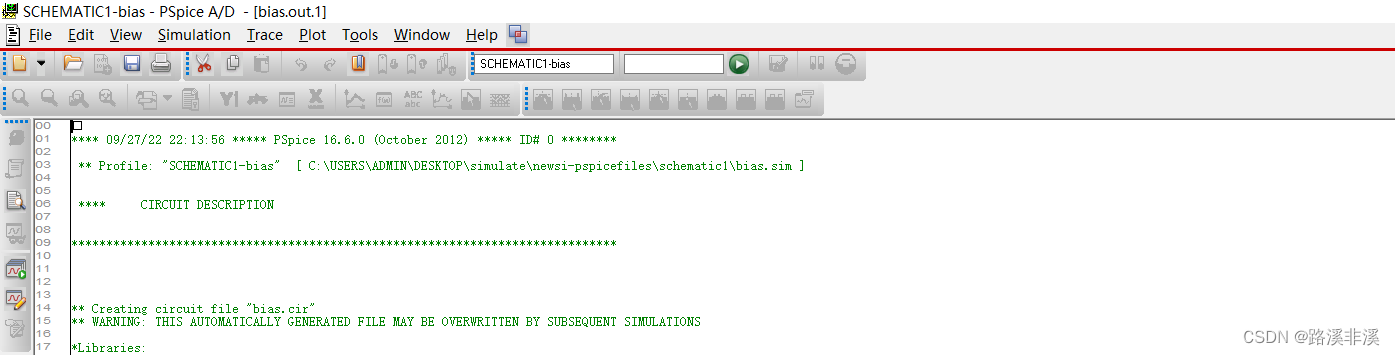

会弹出新的仿真界面，即PSpice软件。

添加观察量，可以进行一些运算操作后显示

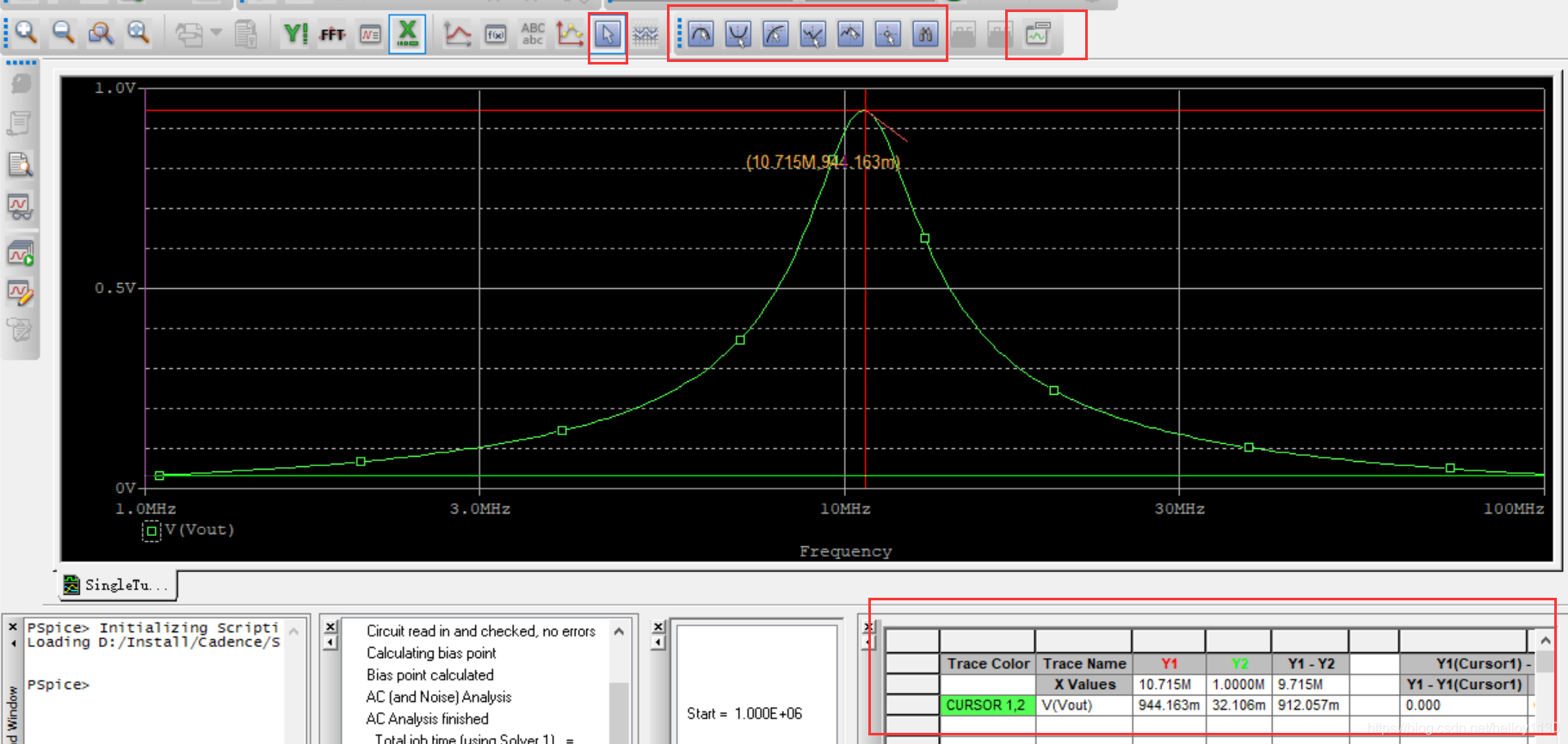

光标选取点观察

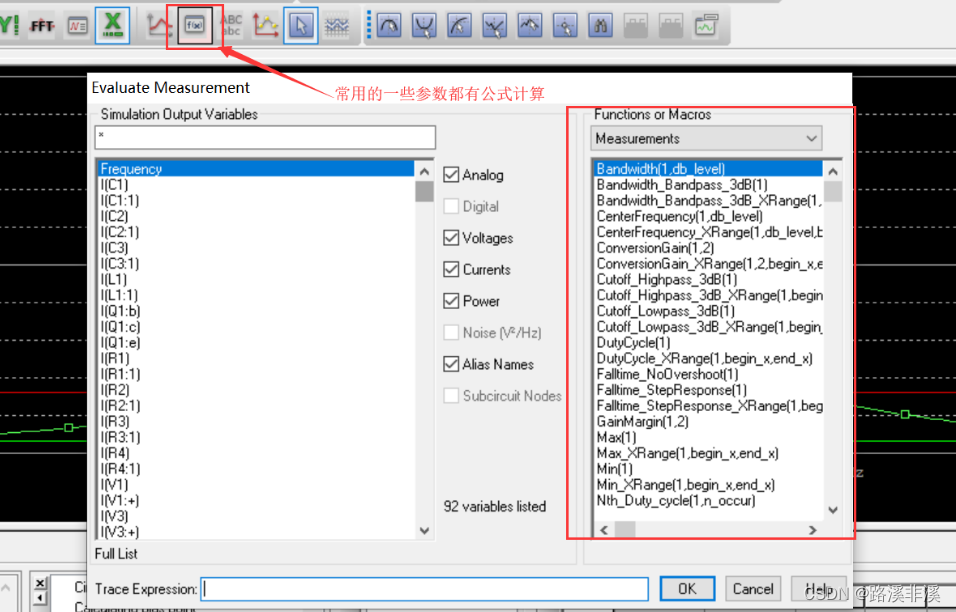

许多常用指标的公式直接计算
