如何一步一步地优化LVGL的flash占用

LVGL使用的空间包括内存和Flash。

其中，内存分为LVGL管理的内存空间+还有一部分是刷新的缓冲区。如果内存够用，两块空间可以都放到内部RAM，如果内部RAM不够用，就可以将刷新缓冲区放到外部RAM中，然后使用全屏刷新，用空间换时间。

而flash也分为两部分，一部分是代码，另一部是是素材文件，一般lvgl使用的素材主要有图片和字体，这些数据稍微多一些就很容易导致内部flash不够用。

这种情况下要怎么办呢?

参考：如何在资源有限的MCU上进行图形应用设计 - 控制/MCU - 电子发烧友网

1

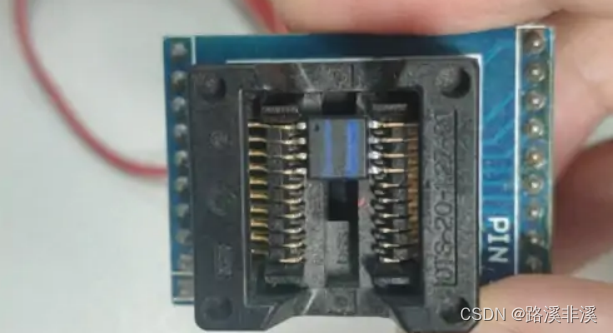

当前市面上有一种flash烧录器，但只能离线烧录（即在flash未焊接的情况下烧录），烧录结束再将flash给焊接到板子上，参考：

https://jingyan.baidu.com/article/27fa7326ef938107f8271f97.html

这种方式局限性太大。

2

外部flash读取，适合能用SD卡的情况，将素材数据拷贝到SD卡中，然后读取存入外部flash中，接着从外部flash中读取数据。不过，外部flash读取速度相比内部flash较慢。

3

考虑使用内部flash容量更高的芯片，可以不损失读取速度。

在没有SD卡的情况下，这种方式是较为合适的。

先看看程序占用了多少的空间

我用的是F407ZET6的单片机，FLASH空间为512K，编译后提示flash空间不足。

此时，无法查看到底占用了多少flash空间。

之后，为了确认到底需要多少的flash空间，在keil中，将设备从ZET6强行改成ZGT6，然后编译，发现占用空间为953.45kB

我们看看都是哪些地方占用了空间。

对lvgl进行初始化之前，整个代码占用空间为4k

进行lvgl初始化之后，就变成了将近200k

然后添加所有的页面和图片并使用起来，猛地增加了300k的空间占用

然后应用各种字体，瞬间又增加了360k的空间

可见，图片和字体所占的空间太大，占比约为90%。

优化空间占用

接下来，我们就看看有哪些优化的空间。

原来的空间占用为953k

第一步，去掉LVGL不必要的内容，我们可以在lv_conf.h中将不要的功能都置0，主要是不用的日志、断言、组件、布局、三方库，只留下基本的标签、图片、按钮、线条等部件。

比如：

去掉后下降了90k，变成865k

第二步，最大限度将用到的图片进行手动绘制。

有些较为规则的图片图案，可以使用矩形和线条来绘制。

将图片从13张优化到n张，并减小部分图片的尺寸

优化之前

优化之后

此时占用flash空间下降了150k，变成709k

可见，下降并不是很明显，这是因为全屏幕的logo占用空间太大。

这里有个问题要注意下，那就是无论怎么将图片压缩或者更换格式，都不会改变原始数据的大小，只要图片尺寸确定，颜色深度确定，那么大小就是确定的。

第三步，将有些能用图标字体代替图片的用图标字体来替换

具体参考这篇文章。

替换之后，只留下了一张全屏logo，其他都用图标字体来替换了

可以看到，竟然增长了将近80k的空间

这是为什么呢？

因为小图标图片占用内存空间并不算太多，而且一张图片到处使用即可。

但是字体本身占的空间也并不比图片少，而且字体每存在一个大小，就会多一个字库。

总结下来，其实就几点：

1、失能lvgl不必要的部件；

2、尽可能使用绘制来代替图片；

3、实在没法绘制的小图标就直接使用图片；

另外，还可以直接弄一个写flash工程，将不经常刷新的图片素材写到外部flash中，为什么要单独弄一个呢？因为直接在工程里写flash，容易导致每次烧录程序都要写一遍。

其实还有个方式，那就是开启keil的优化等级，只不过这种情况下需要注意一些变量的volatile处理，而且优化也并不明显，能大概下降个二三十k吧。
