LVGL刷屏优化（基于ESP32）

已于 2024-10-12 23:27:47 修改
阅读量3.4k 收藏 18
点赞数 5
分类专栏： 嵌入式软件 文章标签： 软件
于 2024-06-16 13:34:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40773212/article/details/139718084
版权

主要参考资料：
乐鑫ESP-IDF官方手册SPI Flash and External SPI RAM Configuration: https://docs.espressif.com/projects/esp-idf/zh_CN/release-v5.0/esp32s3/api-guides/flash_psram_config.html

目录

驱动和端口优化

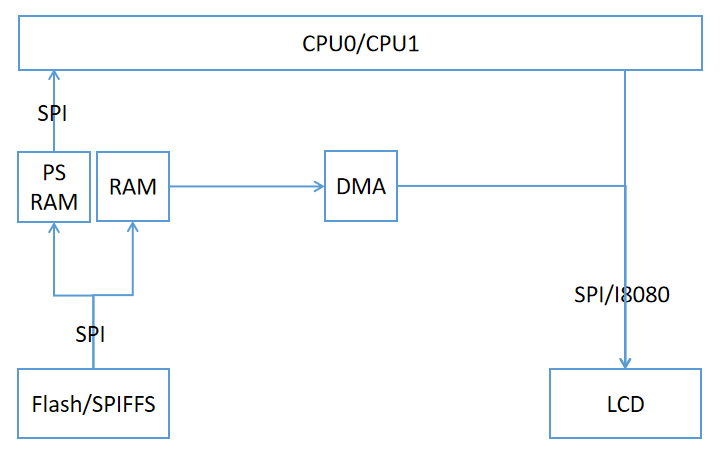

下面是一张图像文件/图像C array从读取到显示的整个底层路径，有了一个路径，我们就可以依次对每个环节进行优化。
在这里插入图片描述

RAM与PSRAM

从上图中可以看到，选择RAM还是PSRAM是两条不同的通道。（当然，RAM后可以接CPU，但是有DMA干嘛不用。另外DMA是只有RAM可以使用，在heap_caps_malloc()中设置MALLOC_CAP_DMA）。

ESP32中RAM的问题就是容量太小，留给data用的只有320K，对于大屏会有明显刷屏感。
PSRAM可以通过分配大内存，以空间换时间。但是对于大屏，第一张图的加载速度会较慢。

FLASH SPI与PSRAM SPI
