1.3 电感 IND Inductance

---

1 电感是什么？

电感线圈是由导线⼀圈靠⼀圈地绕在绝缘管上，导线彼此互相绝缘，⽽绝缘管可以是空⼼的，也可以包含铁芯或磁粉芯，简称电感。(在空芯线圈中插⼊铁氧体磁芯，可增加电感量和提⾼线圈的品质因素)
电感其实本质上就是一个铜线圈，所以它的俗称就叫“线圈”，电感为什么一定要做成线圈，直接用导线不行吗？不行，即便此时通上最大电流，磁场依旧太小了，单一通电导线形成的磁场是分散的，不聚拢；如果把导线绕城一个圈，磁感线就会聚拢得多。不过磁场还是不够，此时需要在线圈中心插一个铁芯。这其实就是电感的构造。

好坏判断
1、电感测量：将万用表打到蜂鸣二极管档，把表笔放在两引脚上，看万用表的读数。
2、好坏判断：对于贴片电感此时的读数应为零，若万用表读数偏大或为无穷大则表示电感损坏。
对于电感线圈匝数较多，线径较细的线圈读数会达到几十到时几百，通常情况下线圈的直流电阻只有几欧姆。损坏表现为发烫或电感磁环明显损坏，若电感线圈不是严重损坏，而又无法确定时，可用电感表测量其电感量或用替换法来判断。

2 作用是什么？

电感器是能够把 电能转化为磁能而存储起来的元件,它的功能就是阻止电流的变化.如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。所以电感器又称扼流器、电抗器、动态电抗器。
电感器的特性与电容器的特性正好相反，电感器的特性是通直流、阻交流，频率越高，线圈阻抗越大。电感器在电路中经常和电容器一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

通直流：指电感器对直流呈通路状态，如果不计电感线圈的电阻，那么直流电可以“畅通无阻”地通过电感器，对直流而言，线圈本身电阻对直流的阻碍作用很小，所以在电路分析中往往忽略不计。
这里的直流应该是指稳恒电流，对于脉动直流电，电感还是会有阻碍作用的。

阻交流：当交流电通过电感线圈时电感器对交流电存在着阻碍作用，阻碍交流电的是电感线圈的感抗。

电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路，通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。频率越高，线圈阻抗越大。因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

3 有哪些参数？

选择好的功率电感，可获得较高的转换效率。功率电感选型，一般需要参考一下几个参数：L(电感值)，Isat(饱和电流)，Irms (温升电流)，SRF (自谐频率)，DCR(直流电阻值)以及公差。对于DCR大家都知道要越小越好，因为这关系到电感的热损耗。而对SRF 一旦超过此指标，电感就不会表现出电感特性，反而是电容特性了。

3.1 饱和电流Isat(较大)

Isat是指饱和电流,一般饱和电流是指电感值下降30%的电流。（基于电感值的变化率的额定电流，我们称为Isat. 它是以电感值的下降程度为指标的额定电流，超出该范围使用时，可能会由于纹波电流增加而导致IC控制不稳。大部分电感厂商一般取电感值下降20%的电流为Isat，也有少量厂商设为下降30%或者10%，所以选型时要特别注意这一点.）

3.2 温升电流Irms(较小)

Irms是温升电流，也就是加电流后，电感产品自我温升温度不超过40度时的电流。
工作电流(额定电流)是指饱和电流和温升电流两者中的较小值，然后取其80%作为额定电流。设计时应当要留有余量。（表面达到一定温度时所对应的DC电流。业界大部分厂家一般认为是电感产品自我温升温度不超过40度时的电流。也有厂家会分别给出温升20度和40度各自的温升电流值，甚至还给出对应的温升曲线。）

两个额定电流Isat , Irms 如何理解？

简单了解电感的饱和电流和温升电流
电感感值计算技巧，区分温升电流、饱和电流、额定电流

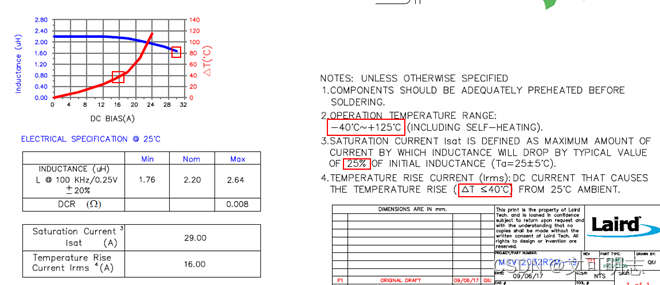

第一个点，16A对应温度变化40°
第二个点，29A对应电感降额25%，2.2*0.75=1.65uH。
车载产品通常工作最高温度85°，所以最大通过电流只能是16A，这个时候温升40°，
85+40=125°，即最高可承受温度。

3.3 允许偏差

允许偏差是指电感器上标称的电感量与实际电感的允许误差值。
一般用于振荡或滤波等电路中的电感器要求精度较高，允许偏差为±0.2%_{±0.5%；而用于耦合、高频阻流等线圈的精度要求不高；允许偏差为±10%}15%。

3.4 品质因数

品质因数也称Q值或优值，是衡量电感器质量的主要参数。
它是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比（Q=XL/R）。
电感器的Q值越高，其损耗越小，效率越高。（采⽤磁芯线圈，多股粗线圈均可提⾼线圈的Q值）
电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。

3.5 分布电容

分布电容是指线圈的匝与匝之间，线圈与磁心之间，线圈与地之间，线圈与金属之间都存在的电容。分布电容的存在使线圈的Q值减⼩，电感器的分布电容越小，其稳定性越好。分布电容能使等效耗能电阻变大，品质因数变大。减少分布电容常用丝包线或多股漆包线，有时也用蜂窝式绕线法等。

3.6 自谐频率SRF

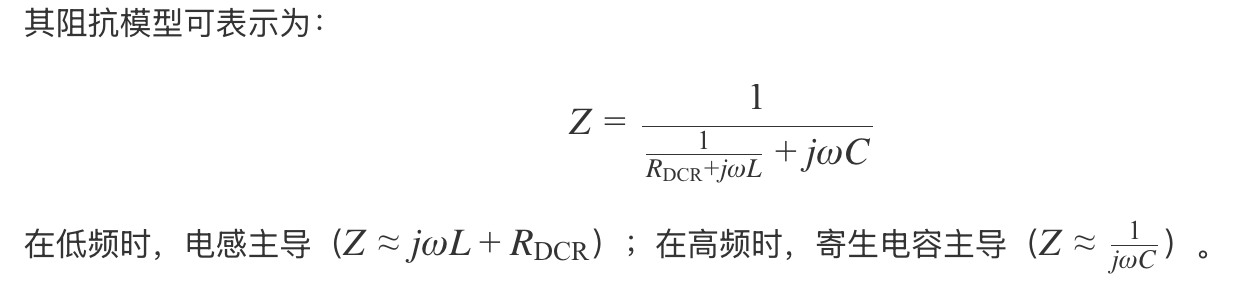

电感器的阻抗模型‌

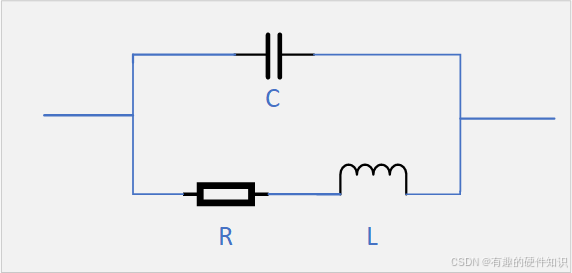

实际电感器的等效电路包含以下参数：
‌电感（L）‌：理想电感值。
‌直流电阻（DCR）‌：绕线电阻（串联在电感上）。
‌寄生电容（C）‌：匝间分布电容（并联在电感两端）。

电感的自谐振频率

⼯作频率⼩于谐振频率，电感值基本保持稳定；但⼀旦⼯作频率超过谐振频率后，电感值将会迅速增⼤，若频率继续增⼤并达到⼀定程度后，电感值⼜会迅速减⼩。应选择谐振频率点⾼于⼯作频率的电感。
注意：
电感在自谐振频率点的阻抗不等于DCR，而是达到最大值（并联谐振）。DCR仅作为串联电阻影响Q值，并非谐振时的主导阻抗。

4 分类

电感器 (线圈)
电感器指南

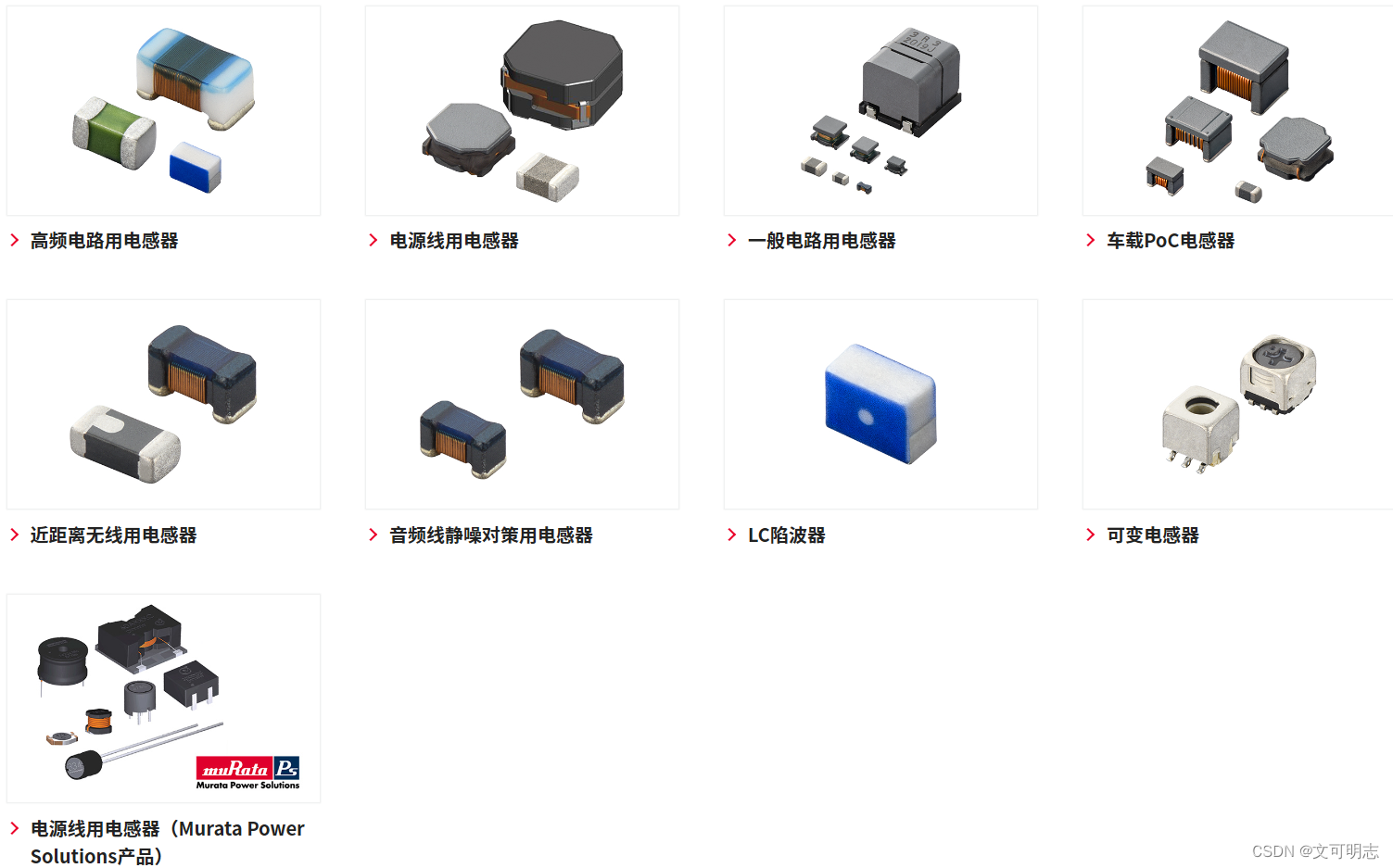

村田的贴片电感器按照用途大致划分为三类，分别是高频电路用电感器、电源电感器（功率电感器）、一般电路用电感。

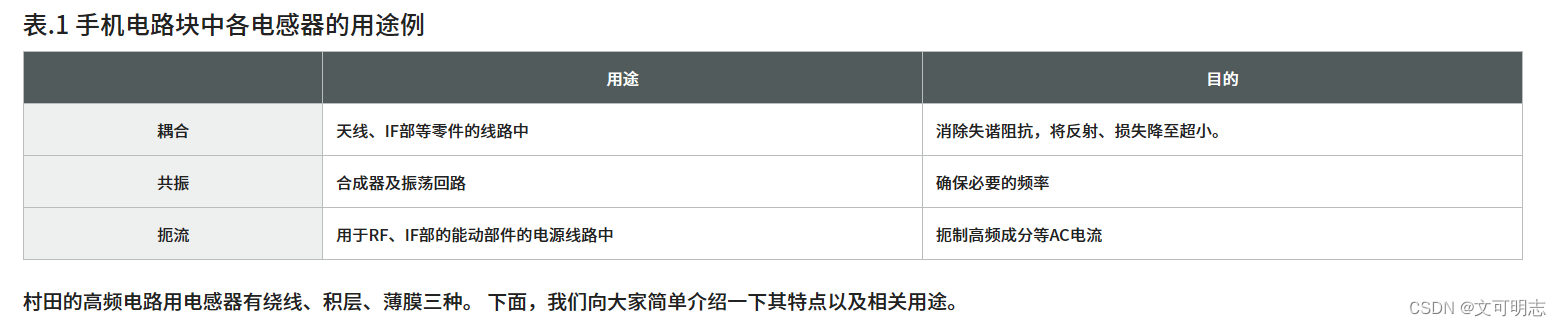

高频电路用电感器，顾名思义，就是用于几十MHz到几十GHz的高频带的电感。因为Q值（Quality　factor）的要求较高，所以一般是空芯结构，主要用于手机及无线LAN等移动通信设备等高频电路。村田的高频电路用电感器有绕线、积层、薄膜三种。
电感的基础 【第2讲】 电感器的作用1" 高频电感器"
高频电路用电感器产品特点与选择方法

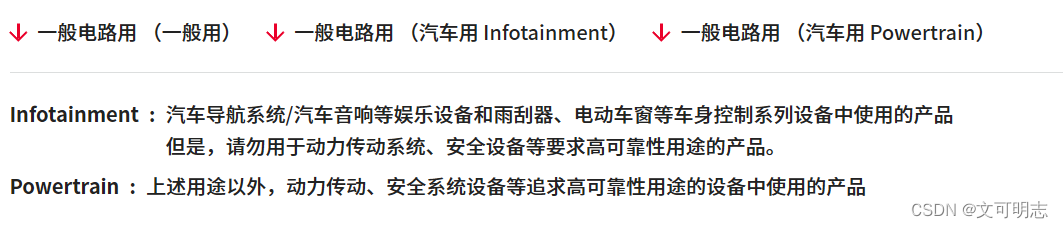

一般电路用电感器作为通用电感器，其产品阵容广泛。主要分为三类：叠层型，绕线型，2in1型(2合一这种类型基本没见过，主要是车载数字音频放大器用2in1型的HEAWS系列。)

一般回路用的电感

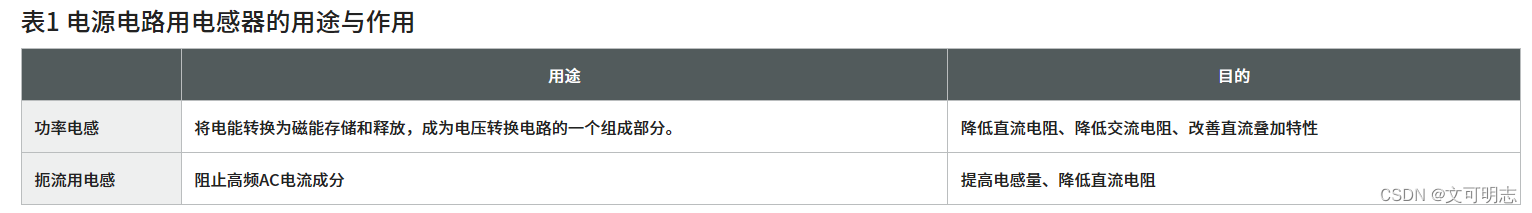

电源用电感器，在电源电路中使用的电感器的代表性用途是“功率电感用”和“扼流用”，被用于所有的电子设备。村田的电源电路用电感器商品有两种结构，即绕线型和叠层型。
电源用电感器

注意点：
无论哪种电感，在应用中，都应选择谐振频率点高于工作频率的电感。

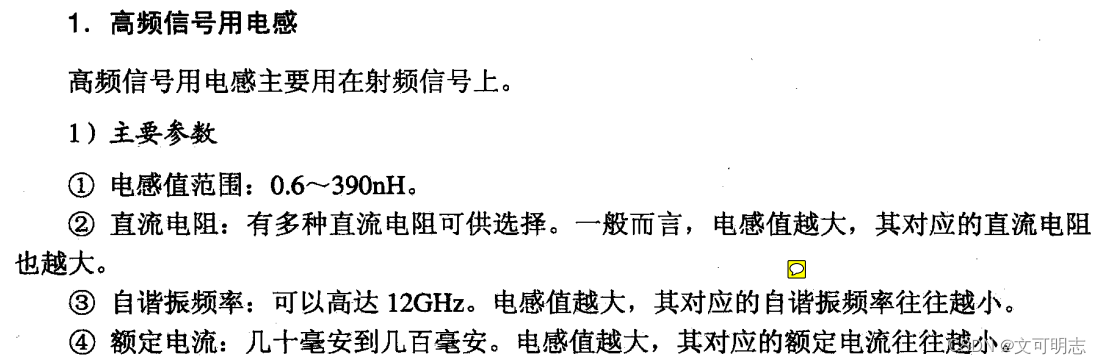

高频信号电感，谐振频率点一般在1GHz以上

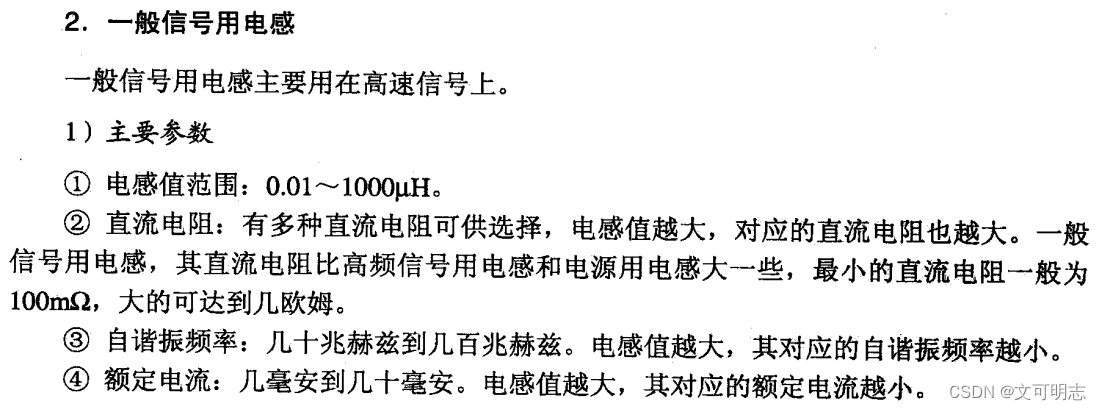

一般信号电感，谐振频率点在几百MHz之内
电源用电感，谐振频率点在几十MHz之内。

5 计算公式

电感储存的能量称为磁能，大小等于1/2LI*I。
在电路中，当电流流过导体时，会产⽣电磁场，电磁场的⼤⼩除以电流的⼤⼩就是电感，电感的定义是L=phi/i, 单位是⻙伯。
实验证明，通过线圈的磁通量和通⼊的电流是成正⽐的，它们的⽐值叫做⾃感系数，也叫做电感。如果通过线圈的磁通量⽤φ表⽰，电流⽤I表⽰，电感⽤L表⽰，那么L＝ φ∕I
电感只能对⾮稳恒电流起作⽤，它的特点两端电压正⽐于通过他的电流的瞬时变化率（导数），⽐例系数就是它的“⾃感”，U=LdI/dt

6 应用注意事项

电感和电容的联系与区别
1.电感器是把电能转化为磁能,电容器是把电能转化为电势能.
2. 电容器是储能的，不消耗能量，电感器如果是没有电阻的话，也不消耗能量，也是储能的，电容器电流超前电压90度，电感器电压超前电流90度，都是储能元件.
3. 电感和电容消耗的功率是无功功率，电阻消耗的是有功功率，不一样的，电感和电容是把电能转化了而储存起来了，然后还能释放出来的，这就是为什么电容会放电的原因，我们做实验的时候通完电都要把电容放电，再去用手摸，否则容易有烤肉味。而电阻是把电能消耗掉了，转化成了热能，而不能再释放出来。电容是把电能转化为电势能，电感是把电能转化为磁能，电势能能放电，磁能生电，而热能则不能通过电阻给转化回来了。所以电阻是消耗了能量，形象的比喻就是电感和电容是你往银行里存钱，只不过是把钱变成了存折，而电阻是你去超市买食物，已经把钱花出去了。电感和电容都对电流有阻碍作用，电感是维持电流的作用，电感是通直流阻交流，因为直流电通过电感是没意义的，因为磁场没有变化。而电容是维持电压的，是通交流阻直流，因为直流电路中的电容相当于开路。
