stm32f10x系列芯片信息

STM32F103微控制器采用Cortex-M3内核，CPU最高速度达72 MHz。该产品系列具有16KB ~ 1MB Flash、多种控制外设、USB全速接口和CAN。

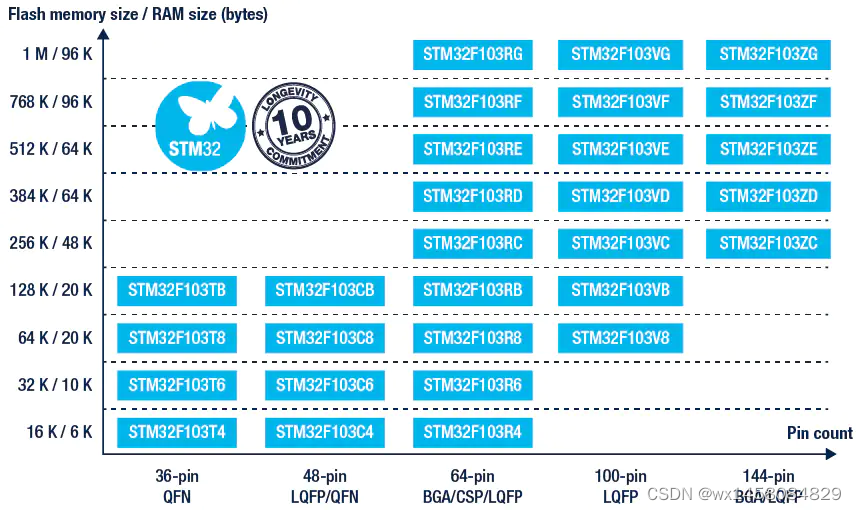

引脚及其容量大小关系

Flash memory size / RAM size（byte）：flash内存大小/RAM内存大小

在这里插入图片描述

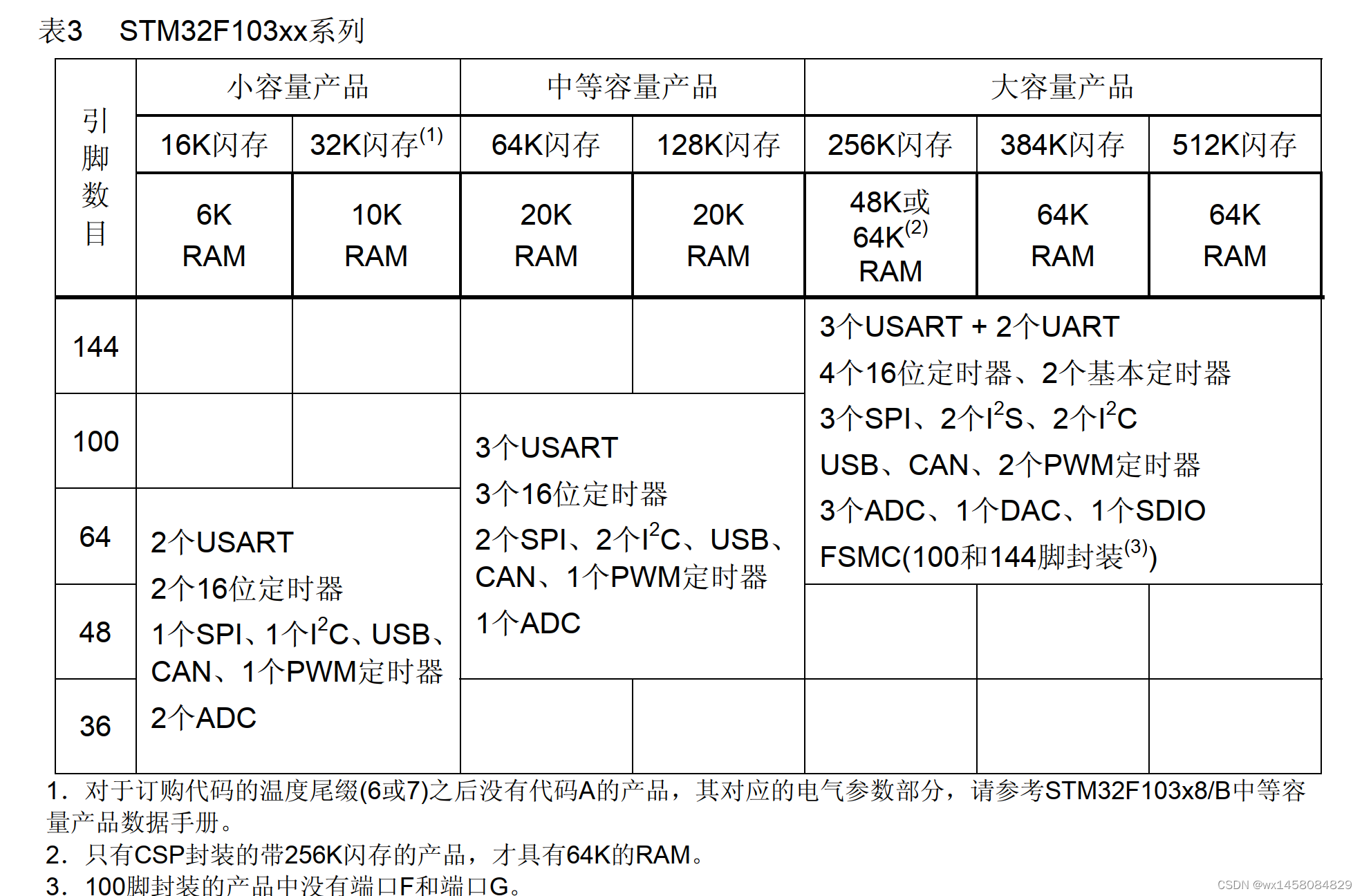

外设资源

在这里插入图片描述

具体外设资源

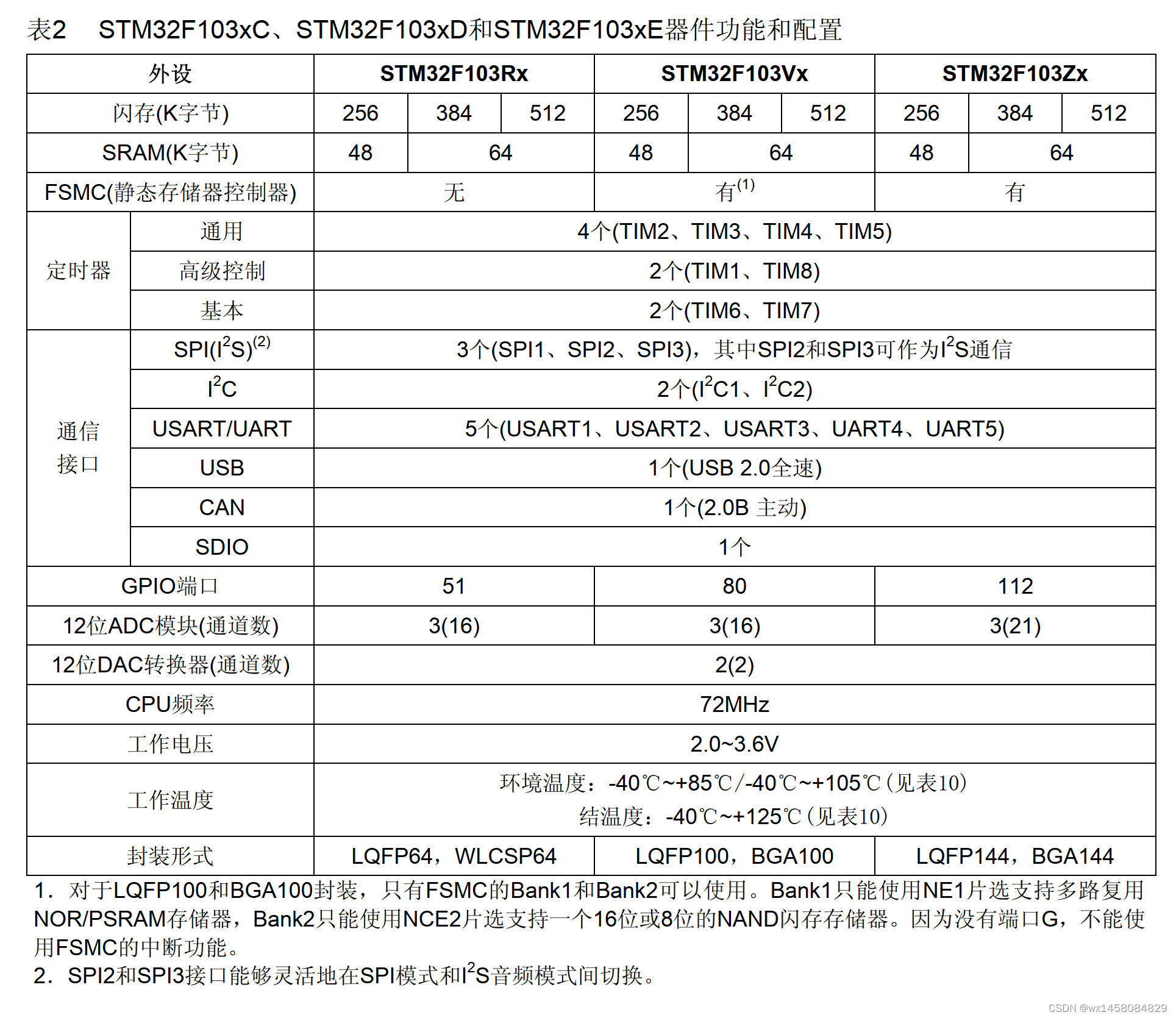

  1. 中/大容量产品

在这里插入图片描述

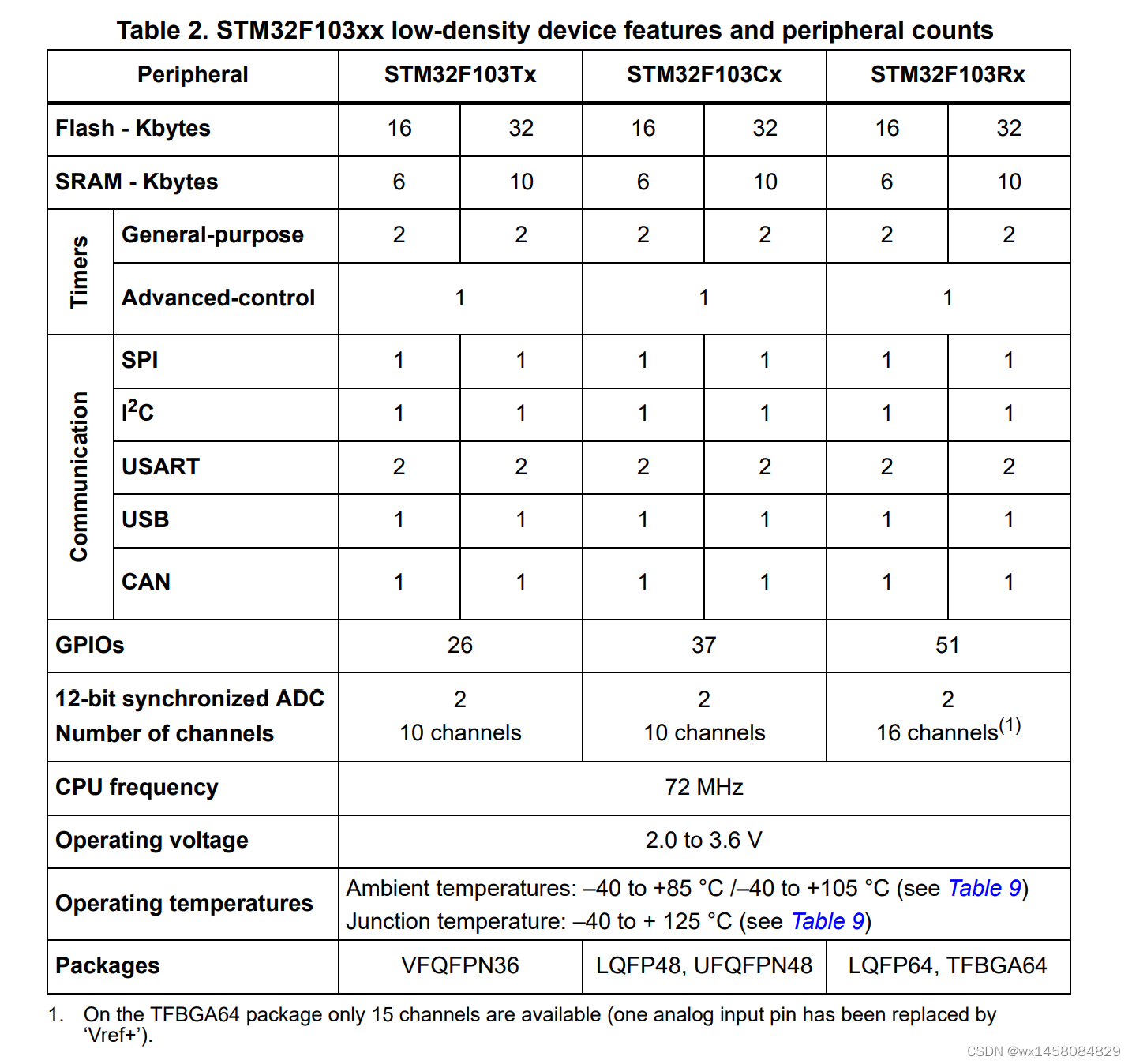

  1. 小容量产品

在这里插入图片描述

封装

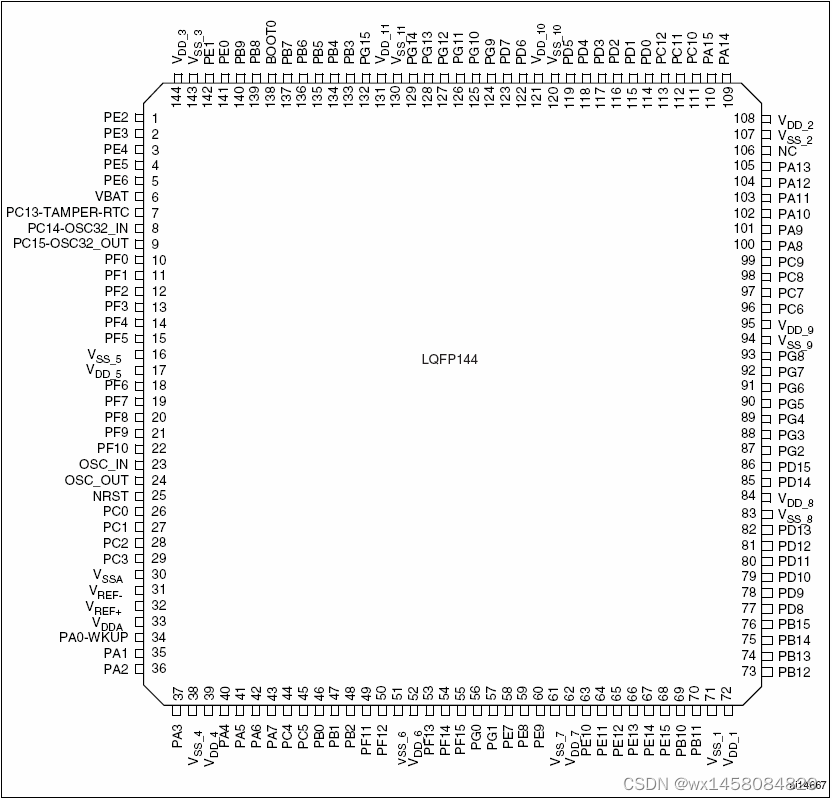

LQFP144

在这里插入图片描述

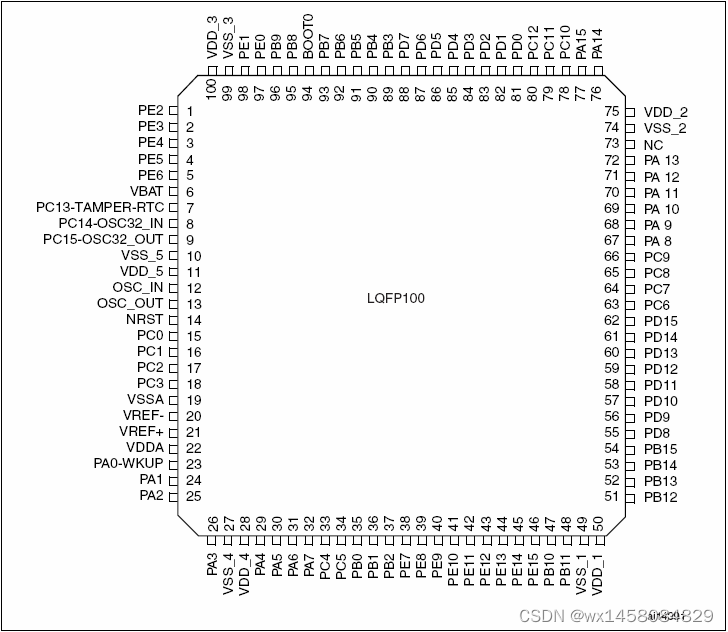

LQFP100

在这里插入图片描述

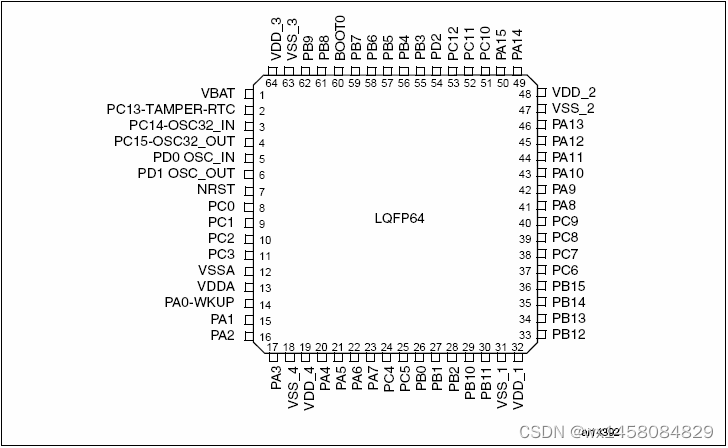

LQFP64

在这里插入图片描述

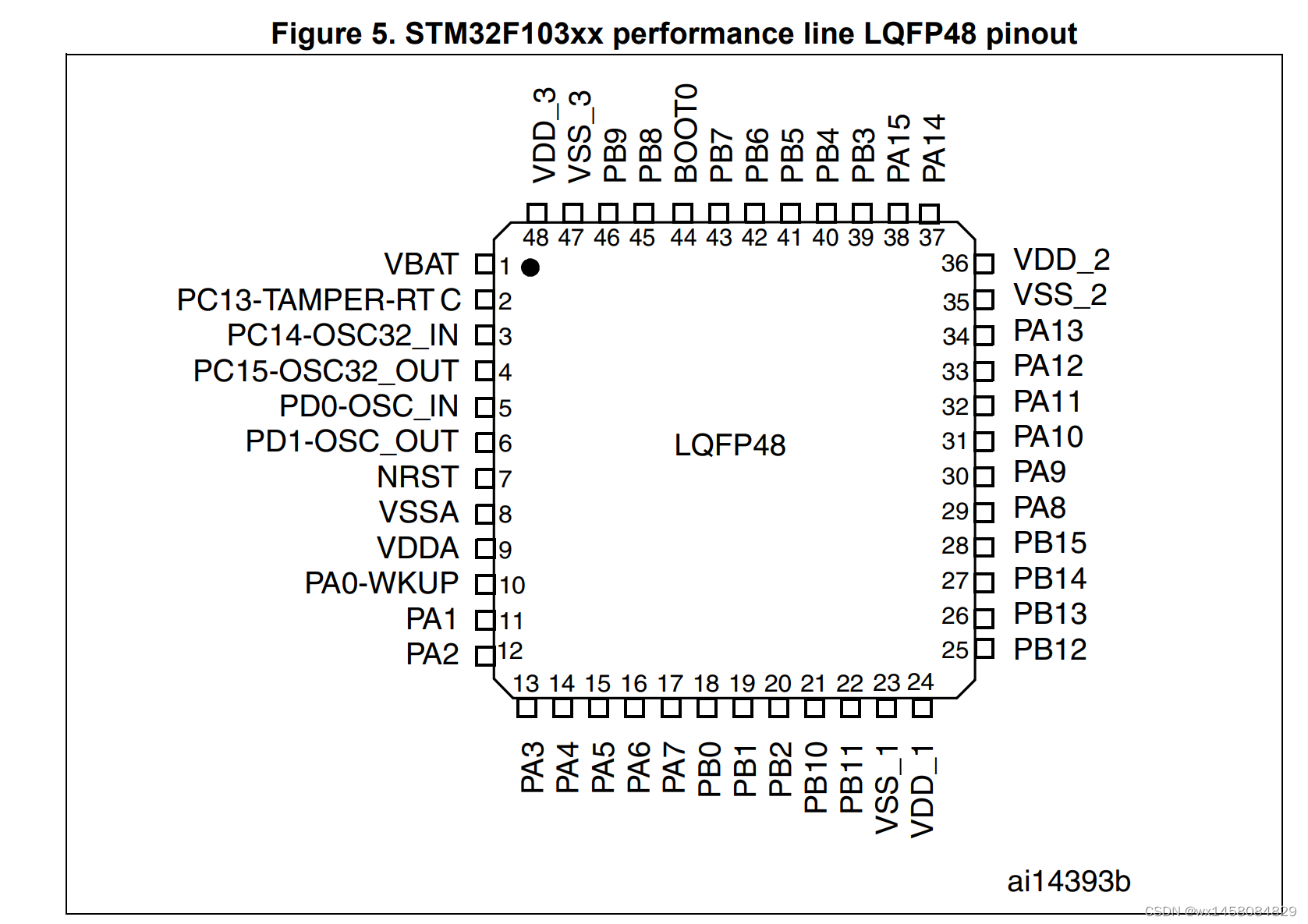

LQFP48在这里插入图片描述

框架结构

在这里插入图片描述

datasheet

具体更多请查看官方datasheet
