UML（Unified Modeling Language，统一建模语言）类图是面向对象建模的重要工具，用于描述系统的静态结构。类图通过展示类、接口及其之间的关系，帮助开发者理解和设计系统。本文将详细介绍类图中的各个元素及其线条和图像。

类图的基本元素

1. 类（Class）：

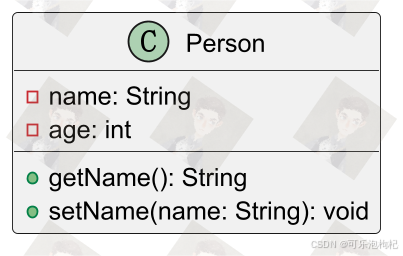

   • 矩形框表示，其中包含三个部分：类名、属性和方法。
   • 示例：


2. 接口（Interface）：

   • 类似于类的表示方法，但在矩形框顶部会加上<<interface>>标识。
   • 示例：


3. 抽象类（Abstract Class）：

   • 在类名处使用斜体字表示，或者在矩形框顶部加上<<abstract>>标识。
   • 示例：


类之间的关系

1. 关联（Association）：

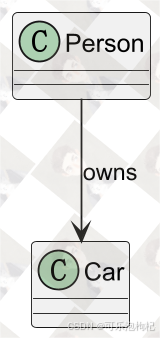

   • 实线箭头表示，表示两个类之间的关系。
   • 双向关联：没有箭头。
   • 单向关联：有一个箭头指向目标类。
   • 示例：


2. 聚合（Aggregation）：

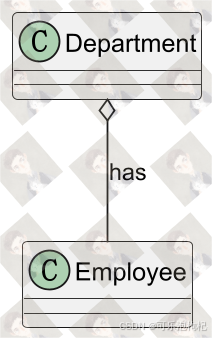

   • 空心菱形箭头指向整体，表示“部分-整体”的关系，但部分可以独立存在。
   • 示例：


3. 组合（Composition）：

   • 实心菱形箭头指向整体，表示“部分-整体”的关系，且部分不能独立存在。
   • 示例：


4. 继承（Generalization）：

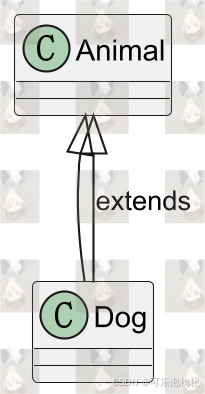

   • 空心三角形箭头指向父类，表示子类继承父类。
   • 示例：


5. 实现（Realization）：

   • 虚线三角形箭头指向接口，表示类实现接口。
   • 示例：


6. 依赖（Dependency）：

   • 虚线箭头指向目标类，表示一个类依赖于另一个类。依赖关系通常是临时的和弱引用的。
   • 示例：


类图示例

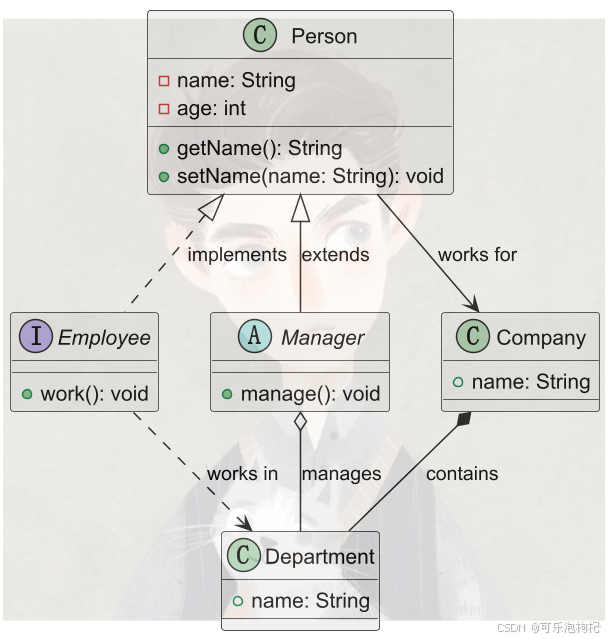

综合以上内容，我们来绘制一个更复杂的示例，包括各种关系：

总结

UML类图是面向对象设计的重要工具，通过展示系统中的类、接口及其关系，帮助我们更好地理解和设计系统。本文详细介绍了类图中的基本元素及其之间的各种关系，希望对你有所帮助。在实际开发中，根据需求选择合适的关系类型，可以大大提高代码的可读性和可维护性。
