ICMP 与 MTU、最小数据长度

帧的数据字段的最小长度位46字节。如果IP数据报小于46字节，数据报必须被填充到46字节。当采用填充时，传递到网络层的数据包括IP数据报和填充部分。网络层使用IP数据报首部中的长度字段来去除填充部分。

当数据帧到达网卡时，在物理层上网卡要先去掉前导同步码和帧开始定界符，然后对帧进行CRC检验，如果帧校验和出错，就丢弃此帧。如果校验和正确，就判断帧的目的硬件地址是否符合自己的接收条件（目的地址是自己的物理硬件地址、广播地址、可接收的多播硬件地址等），如果符合，将帧交给“设备驱动程序”做进一步处理，将帧的数据字段的内容传递给网络层。这时我们抓包的软件才能抓到数据，因此，抓包软件抓到的是去掉前导同步码、帧开始分界符、FCS之外的数据。



以太网中，IP数据报长度最小为46字节，负载不足46字节，在数据帧的末尾补0，但是补充的0属于以太网层，不属于数据部分。所以wireshark显示的数据帧最小长度是14字节 + 46字节 = 60 字节。

对于ICMP报文，当ICMP 请求报文的 payload 小于 18 字节时，ICMP响应报文会填充0， 但是它们有效负载的长度还是相同的.

计算方法： 46 - IP首部（20字节）-ICMP首部（8字节） = 18 字节。



最大传输单元（MTU）：指由IP包头和数据部分组成的IP数据报长度。

以太网中， MTU 设置为 1500。所以ICMP负载长度最大值为

MTU（1500字节） - IP首部长度（20字节）-ICMP首部长度（8字节） = 1472 字节

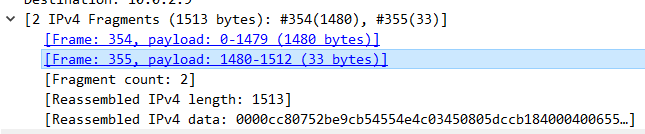

当ICMP负载长度超过1472字节，ICMP 报文会被分片。如下图所示：

其中，帧354的负载大小为1480字节，等于ICMP最大负载长度（1472字节） + ICMP首部长度（8字节）

分片前 ICMP报文长度为1513字节 = 1480字节 + 33 字节

对应的数据帧：

帧354的长度1514 = 以太网帧首部（14字节） + IP首部（20字节） + ICMP首部（8字节）+ ICMP 负载长度（1472字节）

帧355的长度67字节 = 以太网帧首部（14字节） + IP首部（20字节） + 负载长度（33字节）

可见，帧355的长度67字节中不包含ICMP首部，使用scapy解析该数据包时找不到ICMP首部。
