嵌入式Linux--地址的总结--0x80000000起

一、芯片的基础知识说起

 MCU、MPU、CPU这些主控芯片，有8位、16位和32位、64位，

为啥一般的芯片的开始地址是0x80000000，那是因为芯片制造商的想法。

一、地址空间

一个颗32位架构的芯片它的寻址空间为:0 ~ 0xFFFFFFFF

大小	字节	尺寸	地址范围
2^32（4294967296）	4GB	0x1 0000 0000	0 ~ 0xFFFFFFFF

（1）i.MX6ULL系列芯片

i.MX6ULL 应用处理器内存地址映射表

来源：《IMX6ULL参考手册》
ARM Platform Memory Map

Start address	End address	Size	Description
8000_0000	FFFF_FFFF	2048 MB	MMDC—x16 DDR Controller.
7000_0000	7FFF_FFFF	256 MB	Reserved
6000_0000	6FFF_FFFF	256 MB	QSPI1 Memory
5800_0000	5FFF_FFFF	128 MB	EIM Aliased
5000_0000	57FF_FFFF	128 MB	EIM (NOR/SRAM)
1000_0000	4FFF_FFFF	1024 MB	Reserved
0E00_0000	0FFF_FFFF	32 MB	Reserved
0C00_0000	0DFF_FFFF	32 MB	QSPI1 Rx Buffer
0900_0000	0BFF_FFFF	48 MB	Reserved
0800_0000	08FF_FFFF	16 MB	Reserved
02C0_0000	07FF_FFFF	84 MB	Reserved
0230_0000	02BF_FFFF	9 MB	Reserved
0220_0000	022F_FFFF	1 MB	Table 2-4 AIPS-3. See IP listing on the separate map.
0210_0000	021F_FFFF	1 MB	Table 2-3 AIPS-2. See the IP listing on the separate map.
0200_0000	020F_FFFF	1 MB	Table 2-2 AIPS-1. See the IP listing on the separate map.
0181_0000	01FF_FFFF	8128 KB	Reserved
0180_C000	0180_FFFF	16 KB	Reserved
0180_8000	0180_BFFF	16 KB	BCH
0180_6000	0180_7FFF	8 KB	GPMI
0180_4000	0180_5FFF	32 KB	APBH DMA
0180_0000	0180_3FFF	16 KB	Reserved
0120_0000	017F_FFFF	6 MB	Reserved
0110_0000	011F_FFFF	1 MB	Reserved
0100_0000	010F_FFFF	1 MB	Reserved
00F0_0000	00FF_FFFF	1 MB	Reserved
00E0_0000	00EF_FFFF	1 MB	(per_m) configuration port
00D0_0000	00DF_FFFF	1 MB	(cpu) configuration port
00C0_0000	00CF_FFFF	1 MB	GPV_1 PL301
00B0_0000	00BF_FFFF	1 MB	GPV_0 PL301 configuration port
00A0_8000	00AF_FFFF	992 KB	Reserved
00A0_0000	00A0_7FFF	32 KB	ARM Peripherals: GIC400 Only visible to ARM core(s)
009C_0000	009F_FFFF	256 KB	Reserved
0098_0000	009B_FFFF	256 KB	Reserved
0092_0000	0097_FFFF	384 KB	OCRAM aliased
0090_0000	0091_FFFF	128 KB	OCRAM 128 KB
008F_8000	008F_FFFF	32 KB	Reserved
007F_8000	008F_7FFF	1 MB	Reserved
0010_0000	0010_7FFF	32 KB	Reserved
0001_8000	000F_FFFF	928 KB	Reserved
0001_7000	0001_7FFF	4 KB	Boot ROM—Protected 4 KB area
0000_0000	0001_6FFF	92 KB	Boot ROM (ROMCP)

 从上表可以看出，在整个4GB的地址空间内，前2GB的地址空间有其他用处，后2GB的地址空间分配给了内存控制器，所以在操作内存地址的时候都是从0x80000000地址开始的，这其实就限制了该类型（32位架构）的芯片最大支持内存为4GB，而i.MX6ULL芯片所支持的最大的内存为2GB。

二、正点原子Linux开发板

• 512MB DDR3L
• 8GB EMMC

大小	字节	尺寸	地址范围
536870912	512MB	0x2000 0000	0 ~ 0x1FFF FFFF

对应i.MX6ULL地址映射空间：

字节	尺寸	地址范围	对应
512MB	0x2000 0000	0 ~ 0x1FFF FFFF	0x8000 0000 ~ 0xA000 0000

我在这里的操作：
嵌入式Linux–U-Boot（九）通过TFT/NFS网络更新U-Boot、Kernel、DTB文件
可以看到：

=> tftp 80800000 zImage
Using FEC1 device
TFTP from server 192.168.0.120; our IP address is 192.168.0.121
Filename 'zImage'.
Load address: 0x80800000
Loading: #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         #################################################################
         ########
         2.4 MiB/s
done
Bytes transferred = 6786368 (678d40 hex)
=> tftp 83000000 imx6ull_liefyuan_emmc.dtb
Using FEC1 device
TFTP from server 192.168.0.120; our IP address is 192.168.0.121
Filename 'imx6ull_liefyuan_emmc.dtb'.
Load address: 0x83000000
Loading: ###
         2.1 MiB/s
done
Bytes transferred = 38823 (97a7 hex)

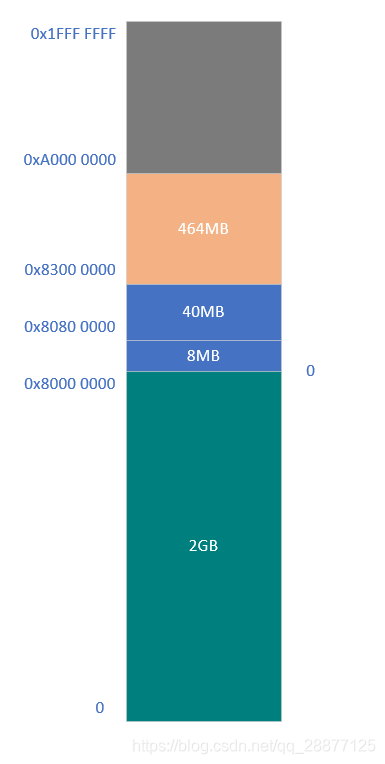

 从上面可以看到：

• 地址0x80800000是从8MB的地方开始的一个内存区域，那前面8MB区域放了些啥玩意？
• 地址0x83000000是从48MB的地方开始的一个内存区域

• 地址一：0x83000000
• 地址二：0x80800000
