本文介绍了DPDK中的rte_mbuf结构，包括单segment和多segment的处理，以及间接buffer的应用。在IP报文分片和重组过程中，直接buffer用于存放IP头部，间接buffer仅记录数据区地址和长度。VPP中的vlib_buffer_t通过特定接口与rte_mbuf相互转化。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

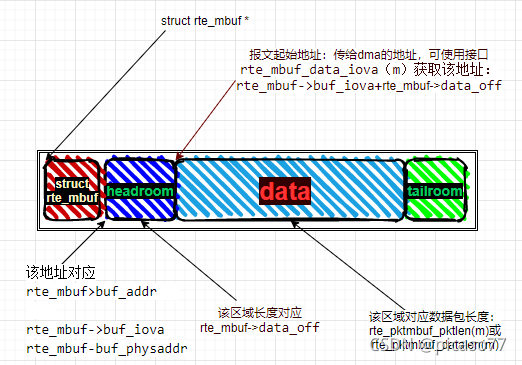

1、单segment的rte_mbuf

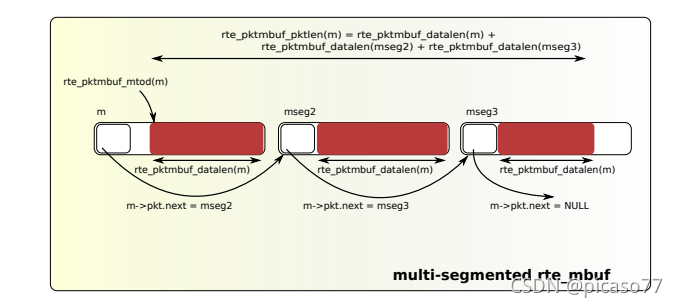

 2、多segment的rte_mbuf

前一个segment的m->pkt.next指向下一个segment

3、间接buffer

   直接buffer后data区有申请空间，而间接buffer只申请了struct ret_mbuf数据结构，其data区域未申请空间

         dpdk使用该方式来进行ip报文的分片，申请直接buf来进行ip头部的存放，申请间接buf直接在rte_mbuf记录分配给其的原mbuf的data地址和长度；在下行发包时将直接buffer和间接buffer进行dma时，ip头部dma的时直接buf上的数据区，间接buffer根据其记录的数据区的物理地址，实际dma的是原mbuf的
