超详细 PowerDesigner 入门教学（项目数据库设计标准）

项目数据库设计标准步骤

一、数据需求分析

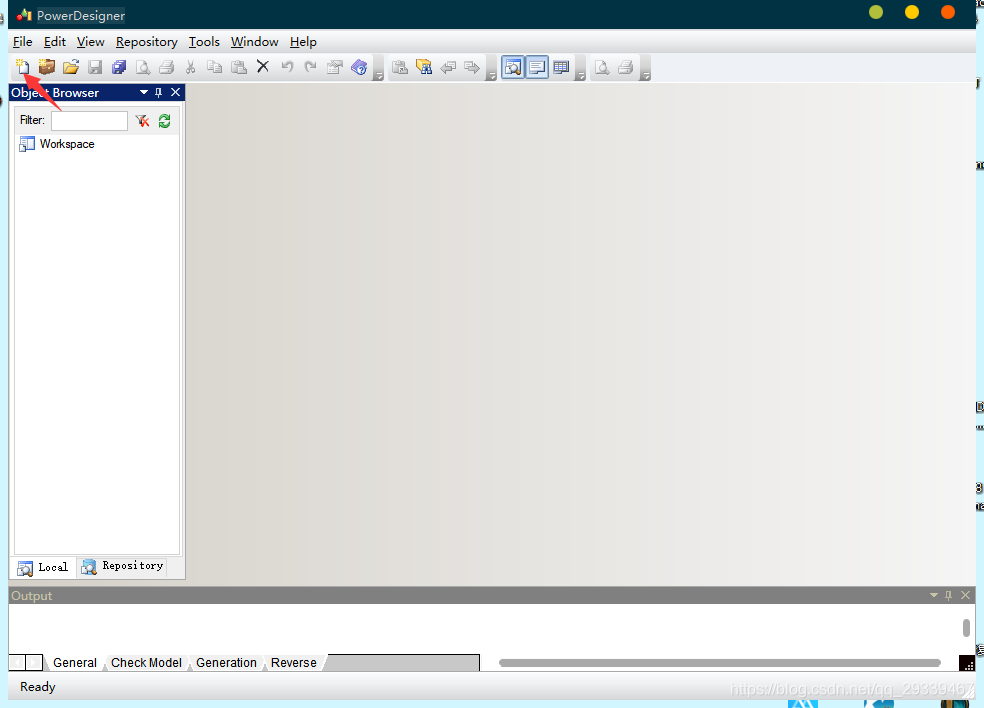

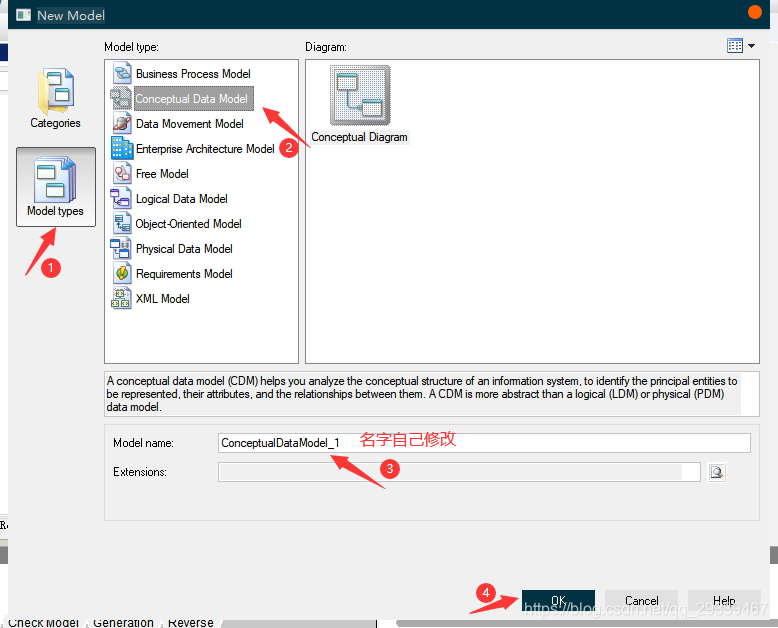

• Creates a new model

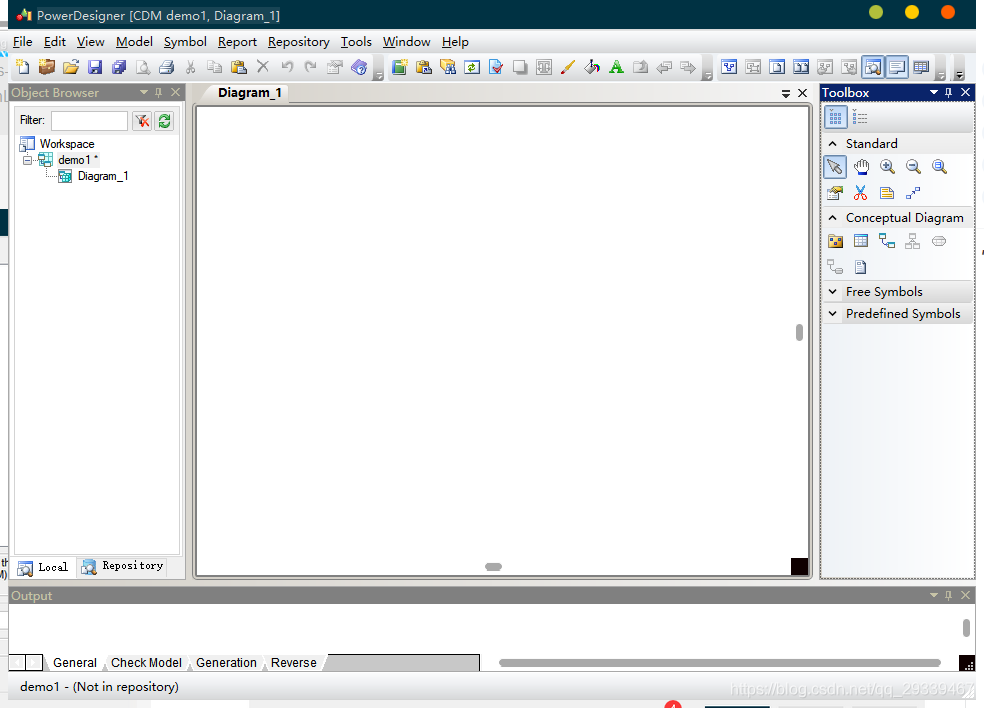

• 建好以后是这样的

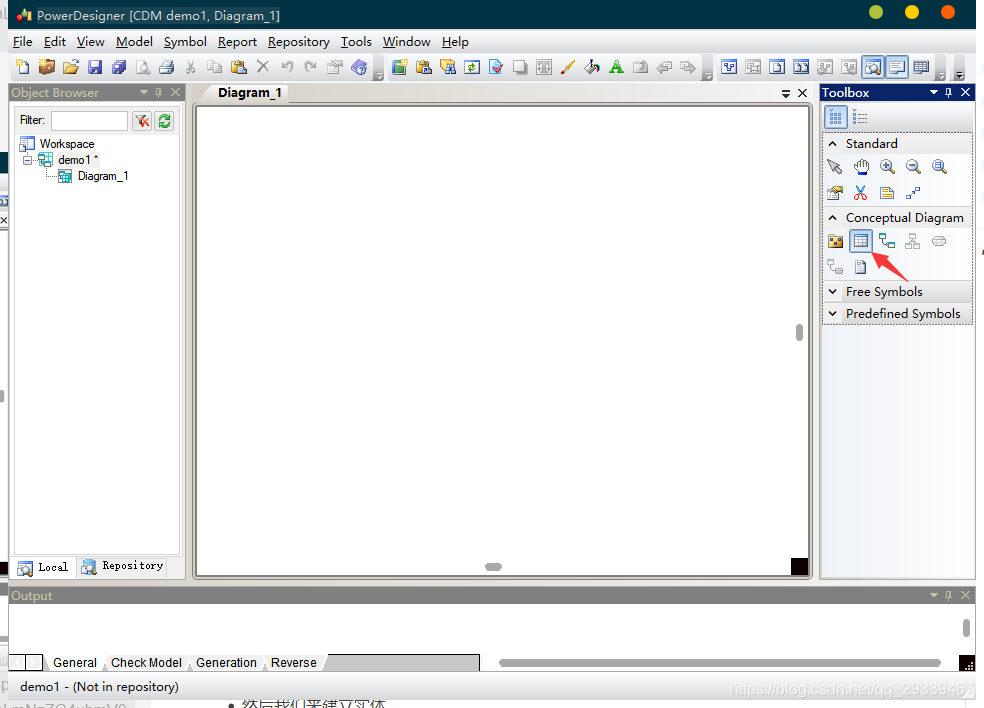

• 然后我们来建立实体，选择右边的 Entity，直接在屏幕上点就可以，$鼠标右键取消$

• 这里，我们建立5个实体


这里我们随便建几个实体，大家跟我一起建就 ok

• 双击进行编辑

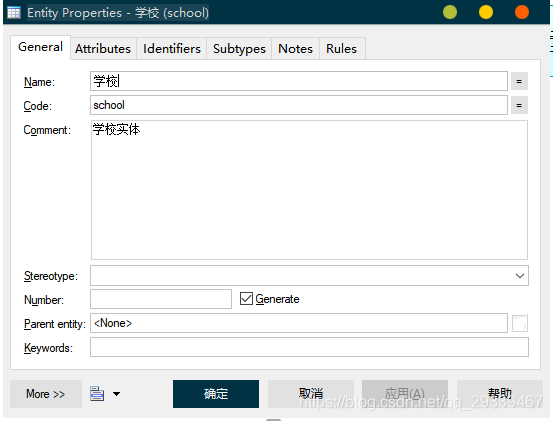

  • 先设置 General

    • Name 写中文
    • Code 写英文
    • Comment 是描述

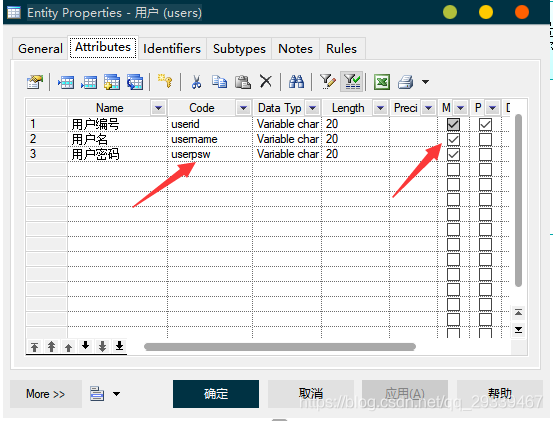

  • 然后设置属性

    • 简单说一下，第三个参数就是数据类型，我们选 Variable char 就好，就相当于 MySQL 中的 varchar 类型

    这里，如果大家对 MySQL 有啥不懂的，可以看我的 MySQL 教程

    • $注意：$后面的 P 代表主键，M 代表是否可以为空，D代表是否显示（下面的D都是有勾选的），我们将编号设为主键，且三个属性都不可为空


  • 其余几个类似，这里我就不一一介绍了，我直接贴图就好了

  • 学校实体


  • 院系实体



  • 专业实体

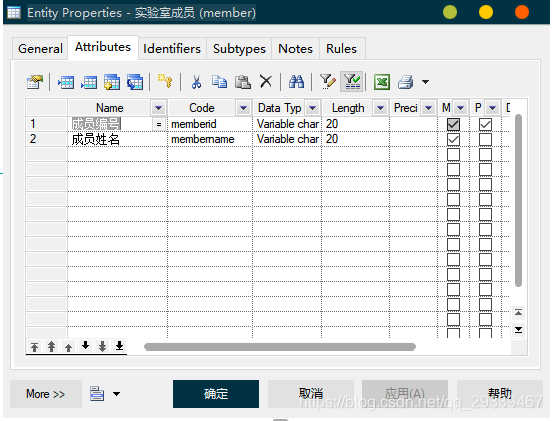

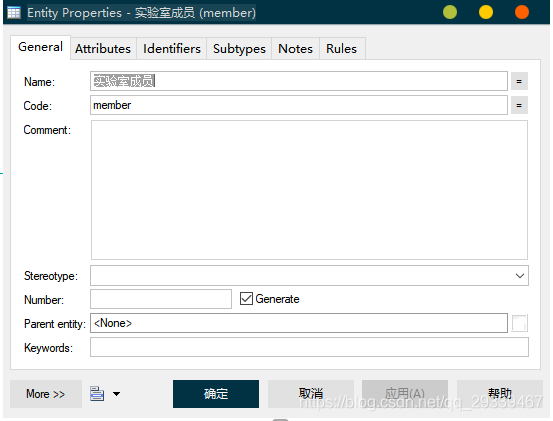

  • 实验室成员实体

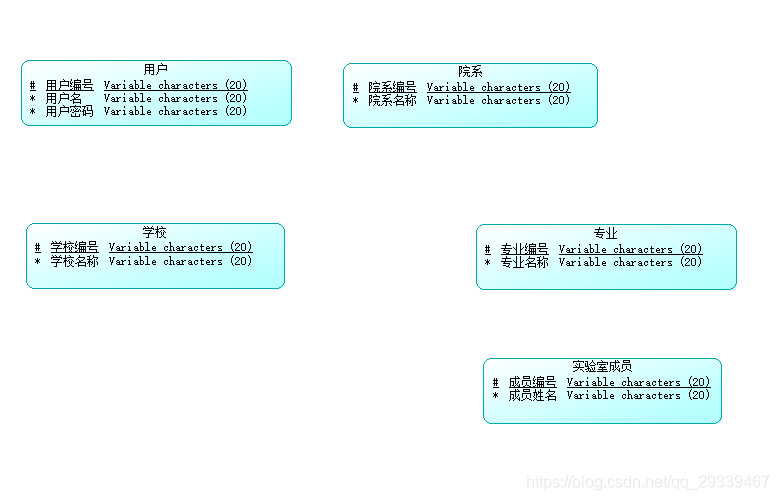

  • 最后，我们就建立了如下几个实例


二、确定实体关系 CDM （ER模型设计、逻辑模型设计）

• 实体已经建立好，我们就要确定它们之间的关系

• 我们拿用户和学校来举例，其他类似

  • 确定 1-1 1-N N-N
    • 一个用户只能对应一个学校，一个学校可以有多个用户，那么他们是 many-one的关系
  • 强制关系和非强制关系
    • 强制与非强制就是说，一个学校必须有用户，这就是强制关系；反之，为非强制关系，这里，学院和用户之间、用户和学校之间就都是强制关系了（难不成还有没学生的学校？😕）

• 既然已经确定好关系，我们就在软件中实现

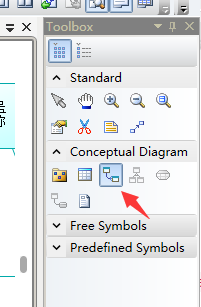

  • 首先点击右边的这个
    -

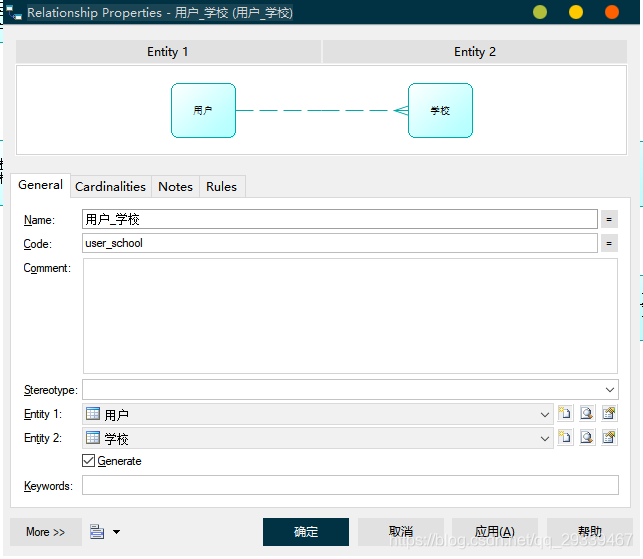

  • 然后点击用户拖到学校即可，效果如下

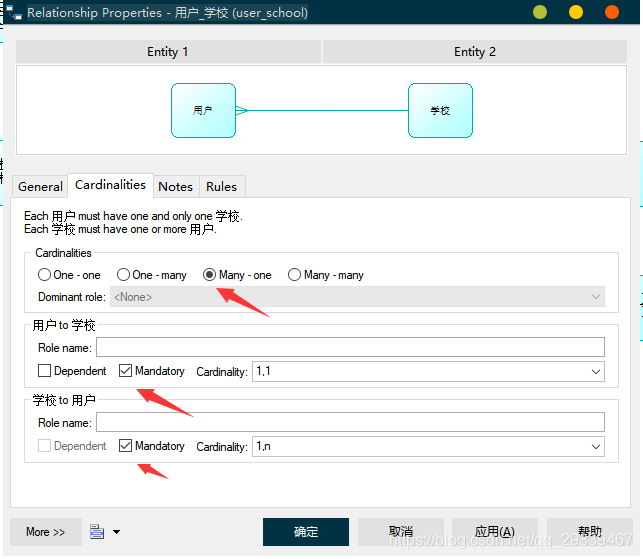

  • 然后我们双击线段，进行修改即可，Mandatory 就是表示强制关系，设置完点确定即可


• 其他类似，我也就不一一讲解了

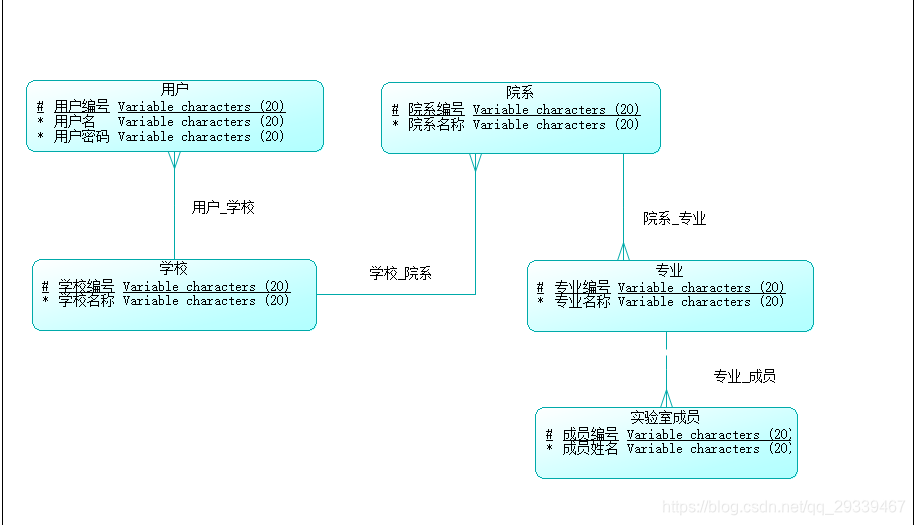

• 最后结果如下


$注意：1.找直接关系，不能找间接关系$
            $2.设计逻辑模型时，不考虑是什么数据库$

三、物理模型设计（PDM）

• 接下来我们开始设计物理模型

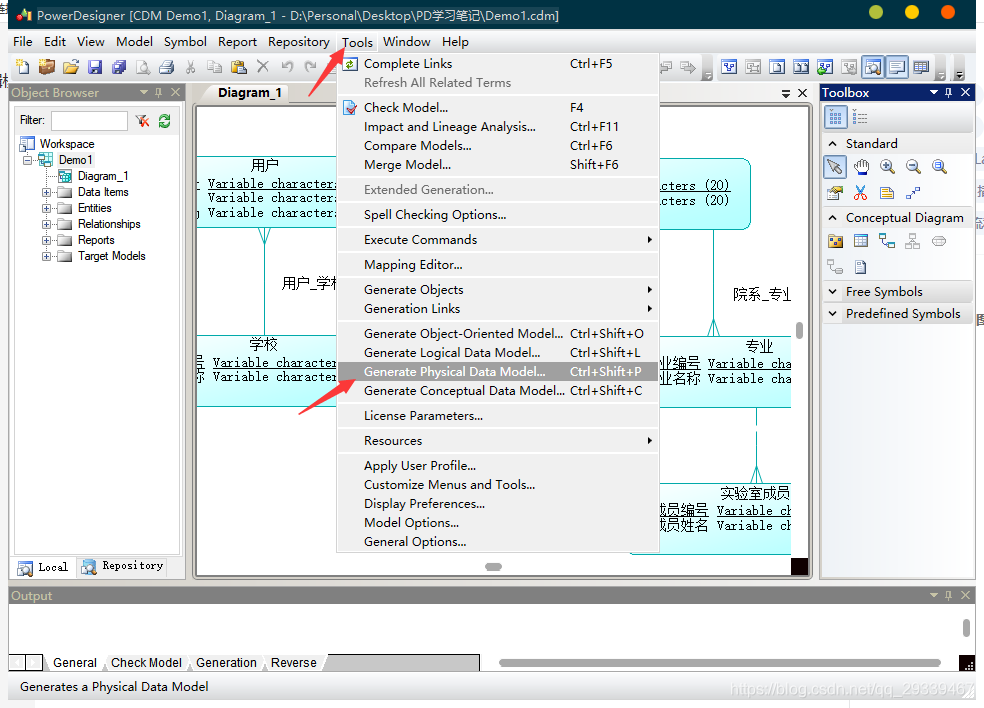

• 物理模型其实很简单，通过 CDM 生成即可

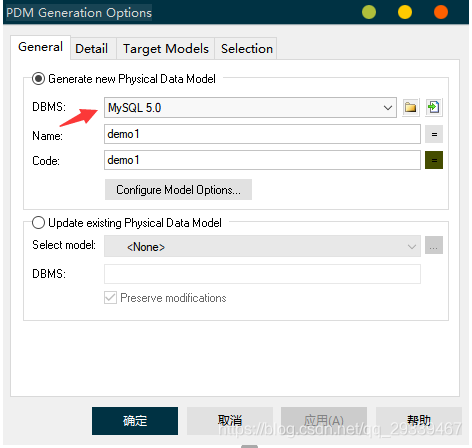

• 第一个可以选择我们的数据库类型，下拉可以看到主流的数据库类型都是有的

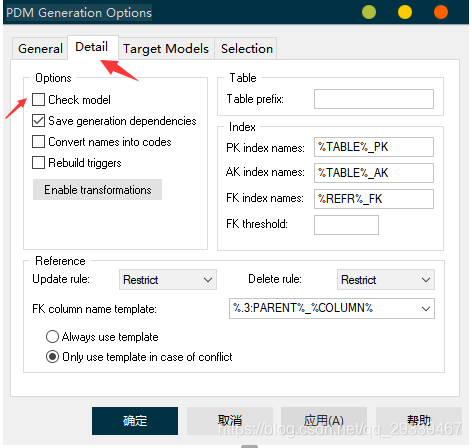

• 然后在 Detail 中把 Check model取消勾选，点确定就可以生成 PDM 了

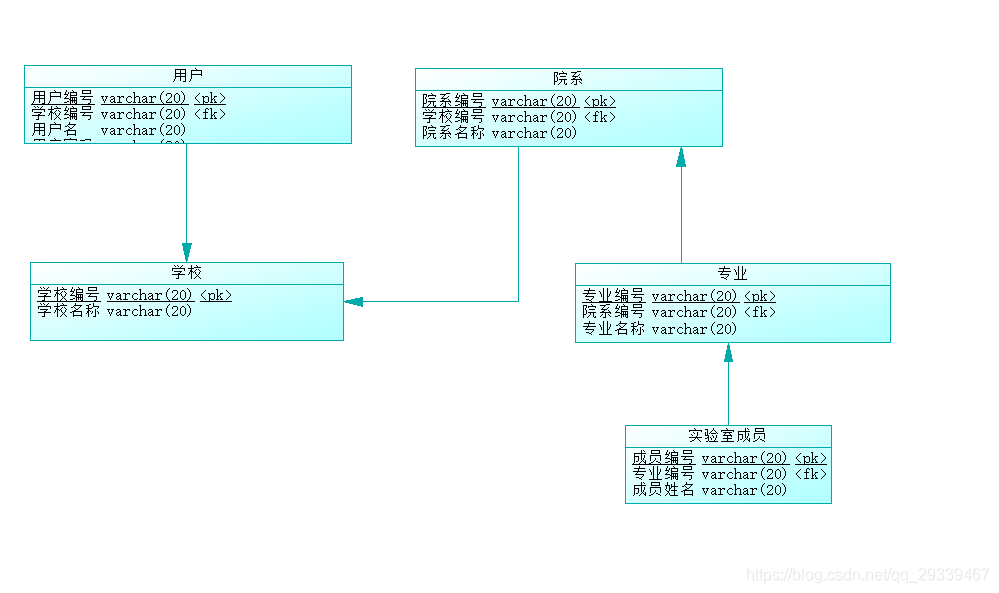

• 生成后的 PDM 如下


四、生成数据库

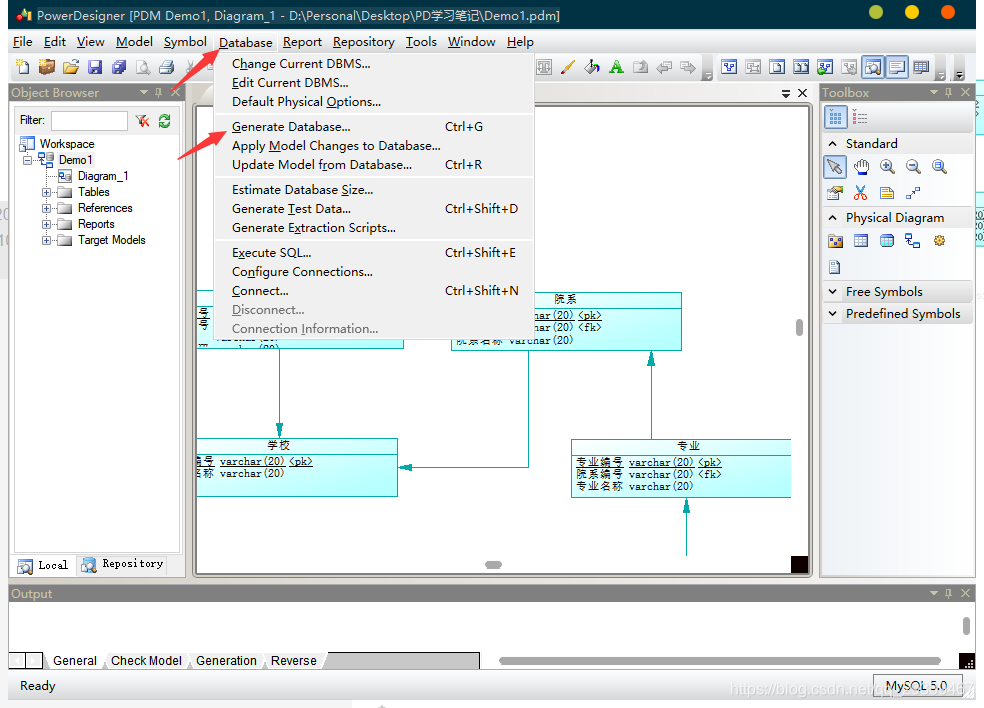

• 接下来，就可以生成数据库文件了

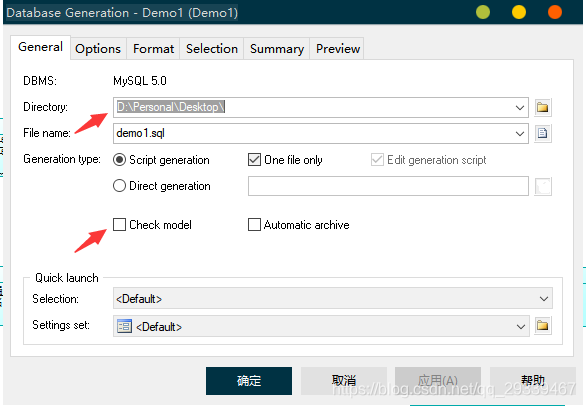

• 选择存放路径，把 Check model取消勾选，点确定就可以了

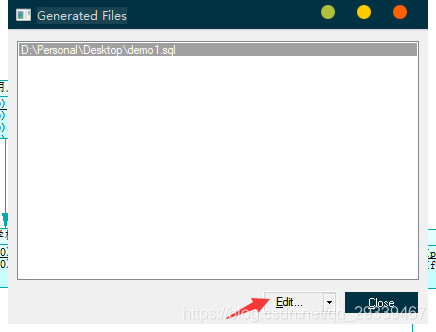

• 点击 Edit 就可以查看 sql 代码了


五、建库

• 然后我们就可以使用我们生成的 sql 文件直接创建数据库了，这里我们使用 Navicat 软件

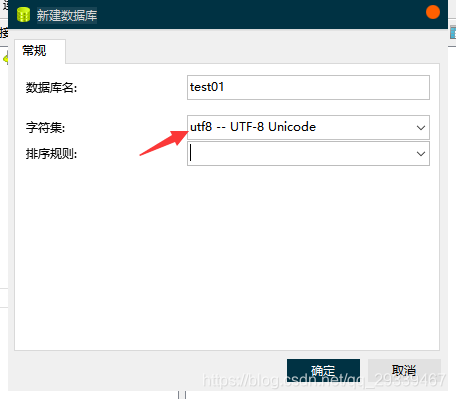

• 先新建一个数据库，在新建数据库的时候一定要选择 utf8 编码

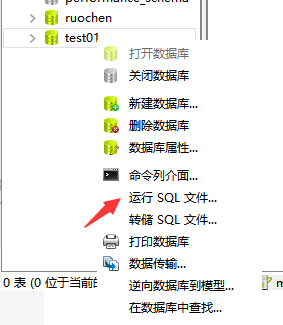

• 然后，右键数据库运行 SQL 文件，将我们刚才生成的 sql 文件导入可以

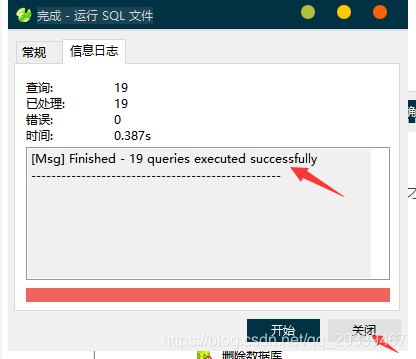

• 导入完成后，关闭可以

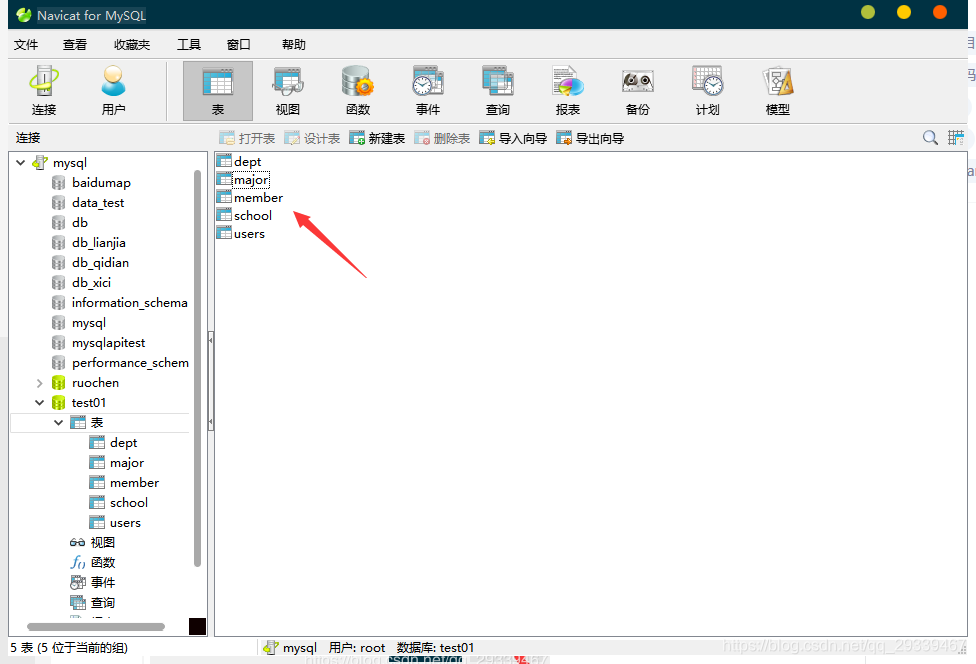

• 这时，我们刷新一下，就可以看到建好的数据表了，双击进去即可查看字段名


六、编制《数据库设计报告》

• 最后，我们再说一下如何利用软件生成数据库设计报告

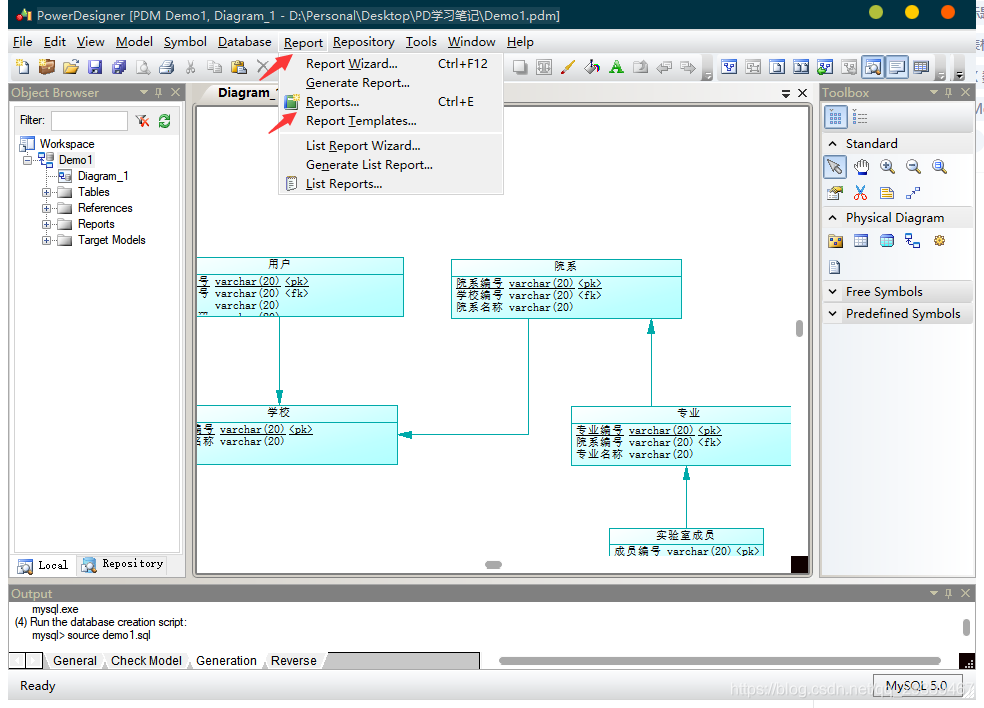

• 比如，我们要生成 PDM 的设计报告

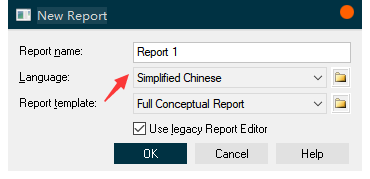

• 编辑名字，选择语言，最后一个选择 Full 即可，然后点击 OK

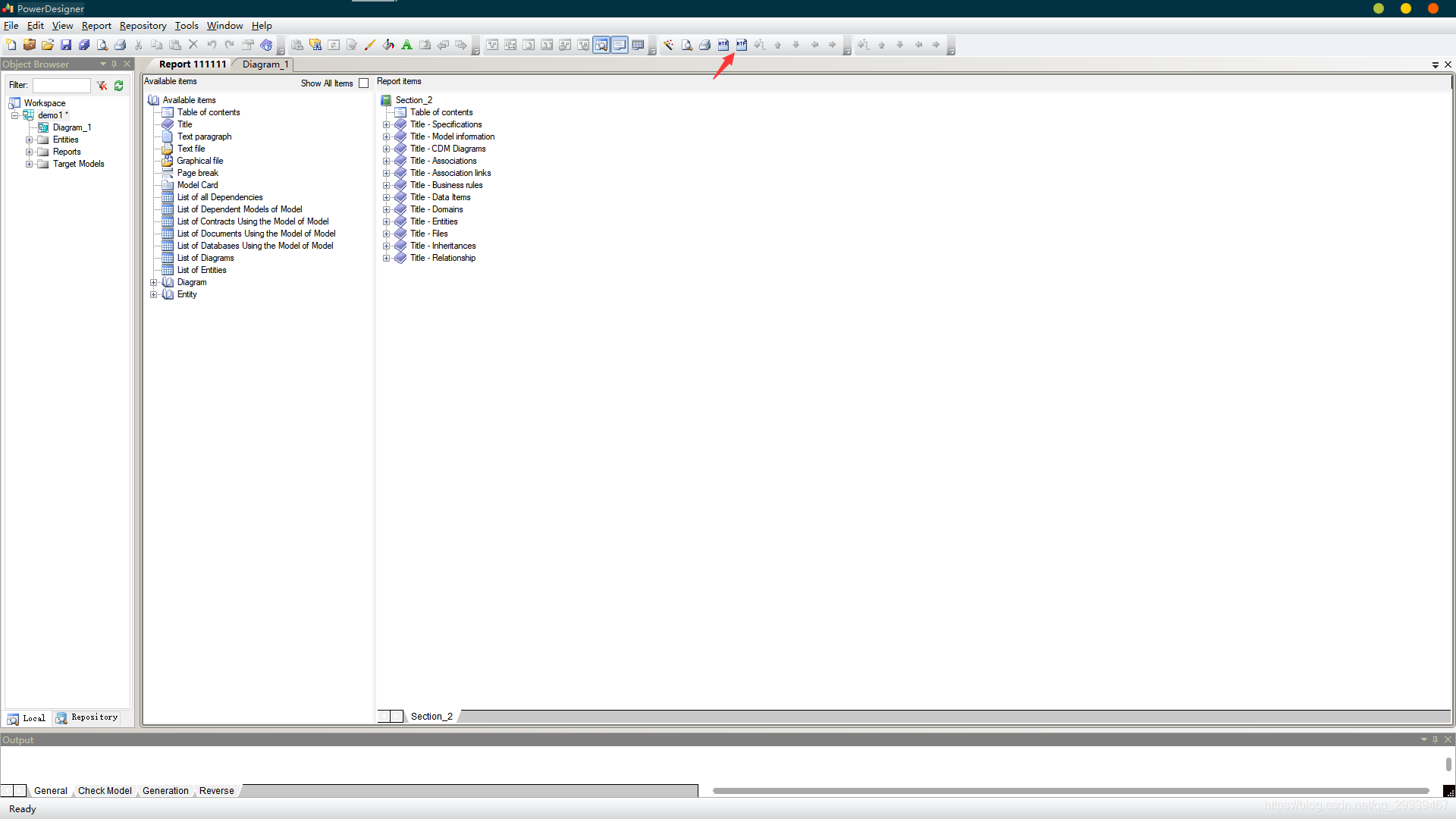

• 会出现如下画面

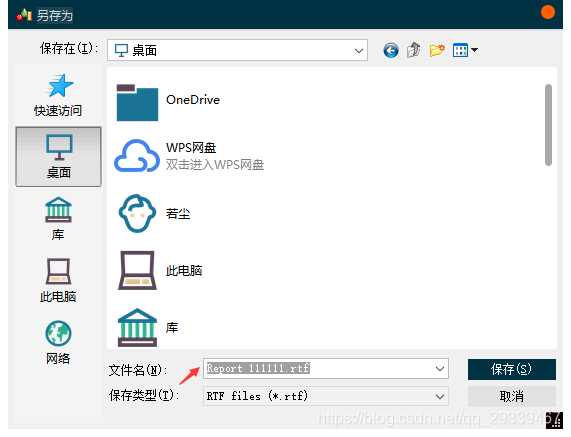

• 这里有两个可以点击，一个是生成 htm 网页文档，一个是生成 rtf 文件，这里，我们生成 rtf 文件，点击一下，修改一下文件名就可以保存了


最后呢，我把我的 CDM 和 PDM 文件链接放在下面，大家有需要可以自行下载

链接：https://pan.baidu.com/s/1jR99LuKbRoL0YYQe_uwvog
提取码：v177
