excel VBA 编程，数据处理，并画图，详细代码，加解释

基础的东西就不讲了，详情请看：入门瞧一瞧这里

本教程所用数据和代码连接：本节教程所需要的数据和代码

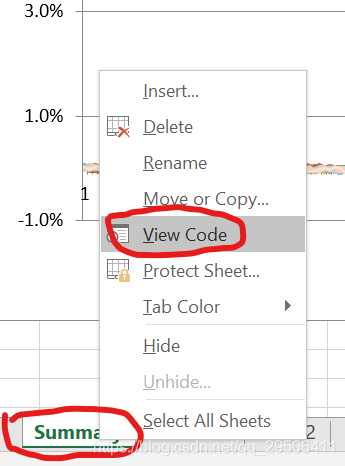

下载原始数据后打开， 右击下图的 `Summary` 并选择 `View Cpde` 查看代码

主要的代码在 `Sheet3(RawData)` 以及 `Module1` 中，如下图：

`Sheet3(RawData)` 中的代码主要是完成了事务触发功能，即只要 `Sheet3(RawData)` 中的数据发生变化，就会触发这里的 `Worksheet_Change` 函数，代码如下：

'Private Sub Worksheet_Change(ByVal Target As Range)
'    If Target.Address = "$D$2" Then            ' 具体到某个单元格变化才触发事件
'        'MsgBox ("Cell D2 Has Changed.")
'        Call MyCode
'    End If
'End Sub

Private Sub Worksheet_Change(ByVal Target As Range)         ' 只要工作表内容发生变化，就会触发
    Call MyCode            ' 这里调用了在 Module1 中名为 MyCode 的函数处理这个事务
End Sub

`Module1` 中的代码主要就是对数据的处理以及画图了，如下：

Sub MyCode()
    Sheet2.UsedRange.ClearContents          ' 清除Sheet2的所有单元格内容

    If Sheet1.ChartObjects.Count > 0 Then   ' 删除Sheet3工作表的所有图表。当对一个没有图表的工作表进行删除操作时会报错
        Sheet1.ChartObjects.Delete          ' 所有要先进行判断，如果图表数大于0才执行删除操作
    End If

    Sheet3.Rows(1).Copy Destination:=Sheet2.Rows(1)     ' 将Sheet3第1行的数据拷贝到Sheet2的第1行
    Sheet3.Rows(1).Copy Destination:=Sheet2.Rows(4)

    For col = 1 To 40                   ' 求多列指定区域数据的平均值
        For cnt = 2 To 50               ' 求指定列的第(2:50)个数据的平均值
            Sheet2.Cells(2, col) = Sheet2.Cells(2, col) + Sheet3.Cells(cnt, col)    '求和
        Next
        Sheet2.Cells(2, col) = Sheet2.Cells(2, col) / 49                            ' 求平均值
    Next

    rowCur = 2
    For col = 1 To 40
        rowCur = 2
        Do While Sheet3.Cells(rowCur, col) <> ""        ' 若不为空，则循环
            Sheet2.Cells(rowCur + 3, col) = (Sheet3.Cells(rowCur, col) - Sheet2.Cells(2, col)) / Sheet2.Cells(2, col)
            rowCur = rowCur + 1
        Loop
    Next

    'MsgBox rowCur               ' 验证行数是否正确

    ' 以下设计图的区域
    x = Sheet2.Range("A1", "A25").Left       ' 设置图表容器的左边缘
    y = Sheet2.Range("A1", "Q1").Top         ' 设置图表容器的上边缘
    w = Sheet3.Range("A1:Q1").Width          '
    h = Sheet3.Range("A1:A25").Height


    Set Ch1 = Sheet1.ChartObjects.Add(x, y, w, h)       ' 新建曲线图对象

    Ch1.Name = "Results"

    With Ch1.Chart                      ' With是一个代码块，由End With结束。表示这个with块中的所有代码都是对Ch1.Chart的属性进行设置。
        .HasTitle = True                ' 如果没有With块，这句完全能用"Ch1.Chart.HasTitle = True"代替
        .ChartTitle.Text = Ch1.Name     ' 把图表容器的名字作为图表的标题
        .ChartTitle.Left = 350          ' 设置图表标题的位置
        .ChartTitle.Top = 10

        .PlotArea.Width = 700           ' 设置图表容器中 画图区域 相对于图表容器的位置
        .PlotArea.Left = 30             ' 图表容器中除了画图区域，还有标题，图列，以及坐标轴名字等其他对象
        .PlotArea.Top = 15              ' 设置合适的 画图区域，是为了其他对象更好的显示
        .PlotArea.Height = 300

        .Legend.Position = xlLegendPositionTop      ' 将图例放在画图区域的上方。图例就是在一个有多个折线的图中，对每个折线含义的说明
        .Legend.Left = 70               ' 因为按上面的方法设置的图例位置稍微有点不太理想，所有这里对图例位置进行微调。
        .Legend.Top = 46                ' 注意这里的微调值是相对于图表容器的左上角，而不是 画图区域
        .ChartType = xlLine             ' 设置图表类型为折线图

        For i = 1 To 40
            .SeriesCollection.NewSeries
            .SeriesCollection(i).Values = Range(Sheet2.Cells(5, i), Sheet2.Cells(rowCur + 2, i))
            '.SeriesCollection(1).XValues = Sheet2.Range("B" & startRows, "B" & endRows)            ' 选择X轴的数据源
            .SeriesCollection(i).Name = Sheet2.Cells(1, i)      ' 设置图例的名字
            .SeriesCollection(i).AxisGroup = 1                  '选择Y轴主坐标（左），2表示用Y轴副坐标（右）
        Next


        With .Axes(xlValue, xlPrimary)          ' 对Y主坐标轴的属性进行设置
            .MinimumScale = -0.01               ' 设置Y主坐标轴的最小值
            .MaximumScale = 0.1                 ' 最大值
            .HasTitle = True                    ' 显示这个坐标轴的标题
            .AxisTitle.Text = "ChangeRate(%)"   ' 设置标题
            .TickLabels.NumberFormat = "0.0%"   ' 把Y轴坐标值以百分数显示
        End With

        With .Axes(xlCategory)                  ' 对X坐标轴的属性进行设置
            .HasTitle = True
            .AxisTitle.Text = "Sample point"
            .TickLabelSpacing = 20              ' X轴坐标刻度太密了，设置每20个数据显示一个刻度。（设置范围是0-255）
        End With

    End With

End Sub

我感觉结合我上一篇的讲解，很容易看懂了，没甚好说的了。
