π型、T型、桥T型衰减电路设计(附:π型和T型衰减器输入输出阻抗为50Ω的真值表)

本文详细介绍T型、π型及桥T型衰减器的设计方法,并提供输入输出阻抗为50Ω时的真值表。同时介绍了一款实用的衰减器设计计算工具,该工具能够快速生成不同类型的衰减器所需电阻网络值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、T型、π型、桥T型衰减器设计

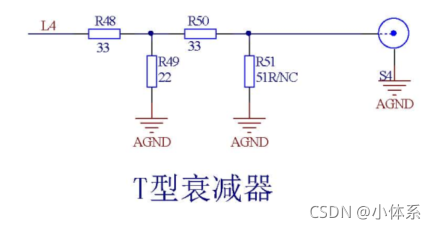

示例:设计一个T型衰减器,输入输出阻抗为50Ω,衰减13.5db左右。
在这里插入图片描述在这里插入图片描述

二、T型、π型衰减器真值表

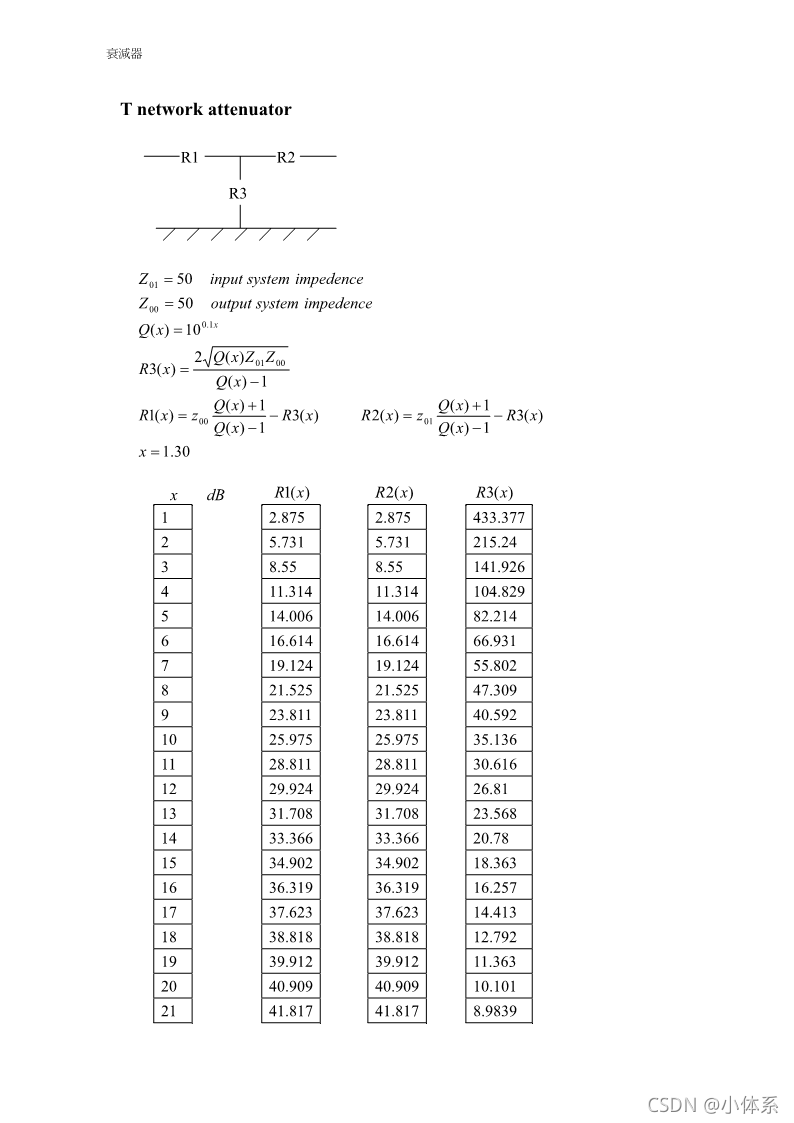

1.T型衰减器真值表

输入输出阻抗为50Ω
在这里插入图片描述

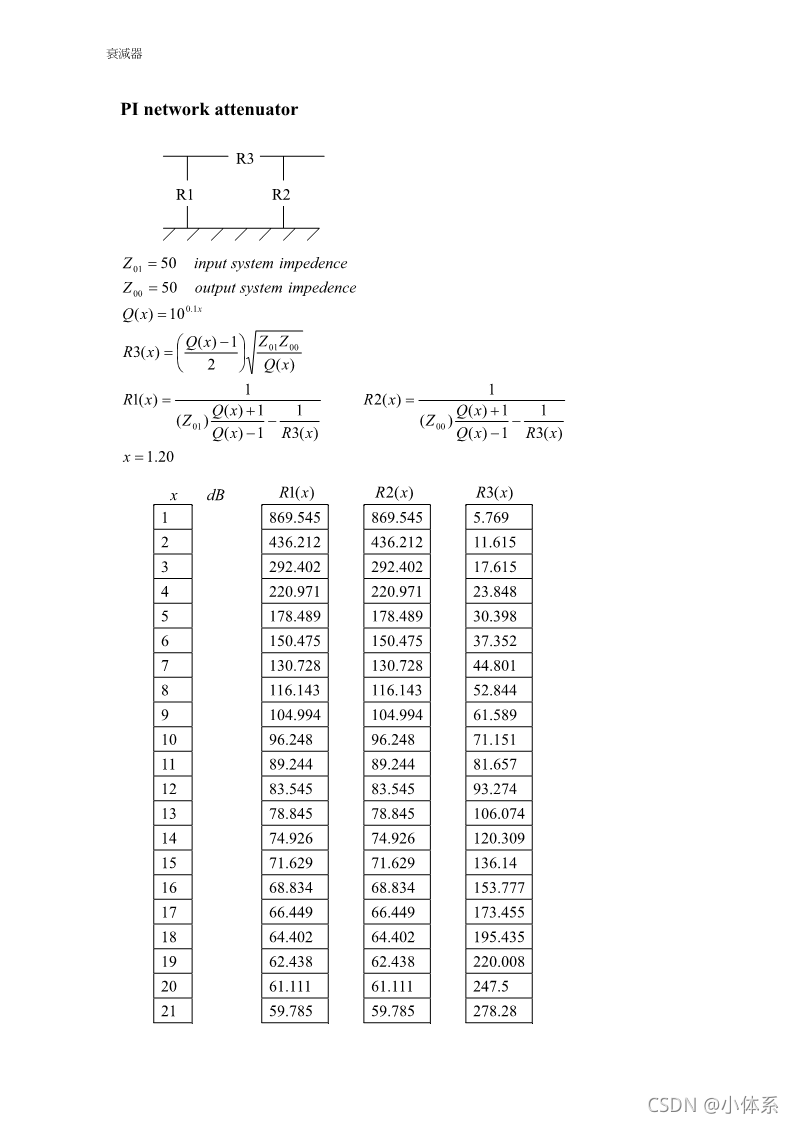

2.π型衰减器真值表

输入输出阻抗为50Ω
在这里插入图片描述

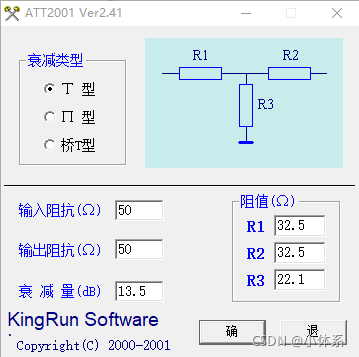

T型、π型、桥T型衰减器设计计算工具

1.设置衰减器类型:T型、π型、桥T型;
2.设置任意输入输出阻抗(例:75Ω、50Ω);
3.设置衰减量dB,一键生成电阻网络值。
