CSMA/CA精辟总结

1. CSMA/CA

https://blog.csdn.net/qq894040717/article/details/82426965

https://blog.csdn.net/LMM_5201/article/details/81673371

参考了以上链接的内容,然后进行了整理补充

CSMA/CA(Carrier Sense Multiple Access with Collision Avoidance)协议只能用于有明确目标地址的帧，不能用于组播报文和光播报文传输。

1.1 前言



虽然CSMA/CD协议已成功地应用于使用有线连接的局域网，但无线局域网能不能也使用CSMA/CD协议呢?



显然，这个协议的前一部分CSMA能够使用。在无线局域网中，在发送数据之前先对媒体进行载波监听。如发现有其他站在发送数据，就推迟发送以免发生碰撞。这样做是合理的。但问题是“碰撞检测”(CD)在无线环境下却不能使用。理由如下:



 (1)碰撞检测”要求一个站点在发送本站数据的同时，还必须不间断地检测信道。一旦检测到碰撞，就立即停止发送。但由于无线信道的传输条件特殊，其信号强度的动态范围非常大，因此在802.11适配器上接收到的信号强度往往会远远小于发送信号的强度(信号强度可能相差百万倍)。如要在无线局域网的适配器上实现检测到碰撞，在硬件上需要的花费就会过大。



(2)更重要的是，即使我们能够在硬件上实现无线局域网的碰撞检测功能，我们仍然无法避免碰撞的发生。这就表明，无线局域网不需要进行碰撞检测。



 “无线局域网不需要进行碰撞检测”是由无线信道本身的特点决定的。我们知道，无线电波能够向所有的方向传播，且其传播距离受限。当电磁波在传播过程中遇到障碍物时，其传播距离就会受到限制。

1.2 无线传输的两个问题

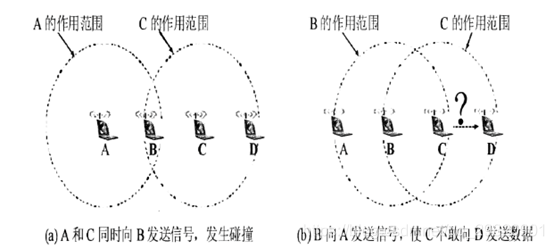

(a)隐藏站（b）暴露站

由此可见，无线局域网可能出现检测错误的情况:检测到信道空闲，其实并不空闲;而检测到信道忙，其实并不忙。

为了解决以上问题，提出了RTS/CTS.

1.2.1 RTS/CTS

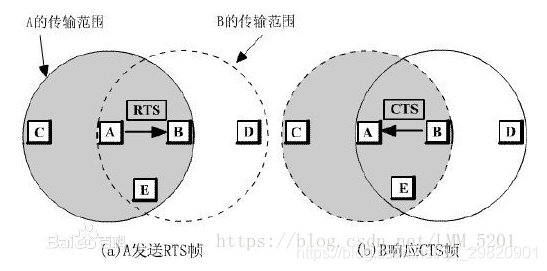

CSMA/CA协议中的RTS和CTS帧

如果站A要向站B发送数据：



1）站A在发送数据帧之前，要先向站B发送一个请求发送帧RTS(Request To Send)。在RTS帧中已说明将要发送的数据帧的长度；



2）站B收到RTS帧后就向站A回应一个允许发送帧CTS(Clear To Send)。在CTS帧中也附上A欲发送的数据帧的长度(从RTS帧中将此数据复制到CTS帧中)。站A收到CTS帧后就可发送其数据帧了。



现在讨论在A和B两个站附近的一些站将做出什么反应：



1）对于站C，站C处于站A的无线传输范围内，但不在站B的无线传输范围内。因此站C能够收听到站A发送的RTS帧，但经过一小段时间后，站C收听不到站B发送的CTS帧。这样，在站A向站B发送数据的同时，站C也可以发送自己的数据而不会干扰站B接收数据(注意：站C收听不到站B的信号表明，站B也收听不到站C的信号)。



2）对于站D，站D收听不到站A发送的RTS帧，但能收听到站B发送的CTS帧。因此，站D在收到站B发送的CTS帧后，应在站B随后接收数据帧的时间内关闭数据发送操作，以避免干扰站B接收自A站发来的数据。



3）对于站E，它能收到RTS帧和CTS帧，因此，站E在站A发送数据帧的整个过程中不能发送数据。



虽然使用RTS和CTS帧会使整个网络的效率有所下降。但这两种控制帧都很短，它们的长度分别为20和14字节。而数据帧则最长可达2346字节，相比之下的开销并不算大。相反，若不使用这种控制帧，则一旦发生冲突而导致数据帧重发，则浪费的时间就更大。

尽管协议经过了精心设计，但冲突仍然会发生。



例如：站B和站C同时向站A发送RTS帧。这两个RTS帧发生冲突后，使得站A收不到正确的RTS帧因而站A就不会发送后续的CTS帧。这时，站B和站C像以太网发生冲突那样，各自随机地推迟一段时间后重新发送其RTS帧。推迟时间的算法也是使用二进制指数退避。

1.3 mac子层

为了尽量减少冲突，802.11标准设计了独特的MAC子层。

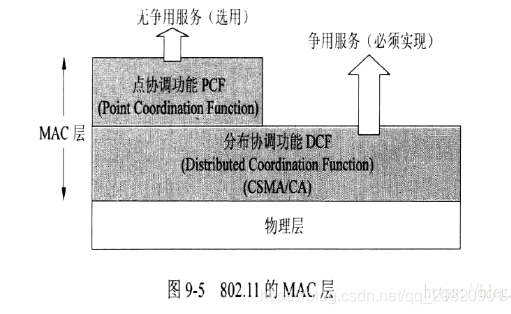

它通过协调功能(Coordination Function)来确定在基本服务集BSS中的移动站，在什么时间能发送数据或接收数据。802.1 I的MAC层在物理层的上面，它包括两个子层。



(1)分布协调功能DCF (Distributed Coordination Function). DCF不采用任何中心控制，而是在每一个结点使用CSMA机制的分布式接入算法，让各个站通过争用信道来获取发送权。因此DCF向上提供争用服务。802. I 1协议规定，所有的实现都必须有DCF功能。



(2)点协调功能PCF (Point Coordination Function)。PCF是选项，是用接入点AP集中控制整个 BSS内的活动，因此自组网络就没有PCF子层。PCF使用集中控制的接入算法，用类似于探询的方法把发送数据权轮流交给各个站，从而避免了碰撞的产生。对于时间敏感的业务，如分组话音，就应使用提供无争用服务的点协调功能PCF。

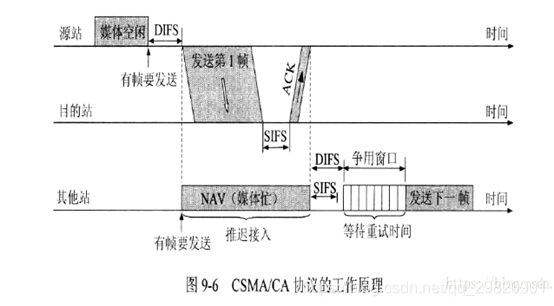

为了尽量避免碰撞，802. 11规定，所有的站在完成发送后，必须再等待一段很短的时间(继续监听)才能发送下一帧。这段时间通称为帧间间隔IFS (InterFrame Space)。帧间间隔的长短取决于该站要发送的帧的类型。高优先级帧需要等待的时间较短，因此可优先获得发送权，但低优先级帧就必须等待较长的时间。若低优先级帧还没来得及发送而其他站的高优先级帧已发送到媒体，则媒体变为忙态，那么低优先级帧就只能再推迟发送了，这样就减少了发生碰撞的机会。至于各种帧间间隔的具体长度，则取决于所使用的物理层特性。    下面解释最常用的两种帧间间隔的作用(参考图9-6 ）：



(1) SIFS，即短(Short)帧间间隔，长度为28 us。 SIFS是最短的帧间间隔，用来分隔开属于一次对话的各帧。在这段时间内，一个站应当能够从发送方式切换到接收方式。使用SIFS的帧类型有:ACK帧、CTS帧、由过长的MAC帧分片后的数据帧气以及所有回答AP探询的帧和在PCF方式中接入点AP发送出的任何帧。



(2) DIFS，即分布协调功能帧间间隔，它比SIFS的帧间间隔要长得多，长度为128 }s。在DCF方式中，DIFS用来发送数据帧和管理帧。

1.3.1 物理层的载波监听

 要发送数据的站先检测信道。在802.11标准中，规定了在物理层的空中接口进行物理层的载波监听。通过收到的相对信号强度是否超过一定的门限数值，就可判断是否有其他的移动站在信道上发送数据。当源站发送它的第一个MAC帧时，若检测到信道空闲，则在等待一段时间DIFS后就可发送。



为什么信道空闲还要再等待一段时间DIFS呢?就是考虑到可能有其他的站有一高优先级的帧要发送。如有，就要让高优先级帧先发送。



现在假定没有高优先级帧要发送，因而源站发送了自己的数据帧。目的站若正确收到此帧，则经过时间间隔SIFS后，向源站发送确认帧ACK。若源站在规定时间内没有收到确认帧ACK(由重传计时器控制这段时间)，就必须重传此帧，直到收到确认为止，或者经过若千次的重传失败后放弃发送。



由此可见，802.11无线局域网采用的停止等待协议，是一种可靠传输协议。发送力一必须等待对力一的确认帧。但802.3有线局域网的传输是不可靠的，发送方把数据发送出去就不管了(当然若检测到碰撞是必须重传的)，如果需要可靠传输则由高层负责。

1.3.2 虚拟载波监听

802.11标准还采用了一种叫做虚拟载波监听(Virtual Carrier Sense)的机制，这就是让源站把它要占用信道的时间(包括目的站发回确认帧所需的时间)及时通知给所有其他站，以便使其他所有站在这一段时间都停止发送数据，这样就大大减少了碰撞的机会。“虚拟载波监听”是表示其他站并没有监听信道，而是由于其他站收到了“源站的通知”才不发送数据。这种效果好像是其他站都监听了信道。所谓“源站的通知”就是源站在其MAC帧首部中的第二个字段“持续时间”中，填入了在本帧结束后还将要占用信道多少时间(以微秒为单位)，包括目的站发送确认帧所需的时间。

1.3.3 网络分配向量NAV

 当一个站检测到正在信道中传送的MAC帧首部的“持续时间”字段时，就调整自己的网络分配向量NAV（Network Allocation Vector)。 NAV指出了必须经过多少时间才能完成数据帧的这次传输，才能使信道转入到空闲状态。因此，某个站认为信道处于忙态就有两种可能，一种可能是由于其物理层的载波监听检测到信道忙，另一种可能就是由于MAC层的虚拟载波监听机制指出了信道忙。



图9-6指出，当信道从忙态变为空闲时，任何一个站要发送数据帧时一，只要不是要发送的第一个帧，不仅都必须等待一个DIFS的间隔，而且还要进入争用窗口，并计算随机退避时间，以便再次重新试图接入到信道。请读者注意，在以太网的CSMA/CD协议中，要发送数据的站，在监听到信道变为空闲就立即发送数据，同时进行碰撞检测。如果发生了碰撞，就执行退避算法。但在802.11标准的CSMA/CA协议中，因为没有像以太网那样的碰撞检测机制，所以，在信道从忙态转为空闲时，各站就要执行退避算法。这样做就减少了发生碰撞的概率。802.11标准也是使用二进制指数退避算法，但具体做法稍有不同。这就是:第i次退避就在2^2+i个时隙中随机地选择一个。这就是说，第1次退避是在8个时隙(而不是2个)中随机选择一个，而第2次退避是在16个时隙(而不是4个)中随机选择一个。

插入概念：争用窗口

在有众多的终端节点都想发送数据并且信道空闲时：先经过一个DIFS的时长，然后，每一个节点都产生一个随机的争用窗口（计时器），进行倒计时，当先结束计时结束的节点进行数据的发送，其他节点冻结争用窗口，停止计时，并且记住剩余的时间，当该节点的数据发送完成，在经过一个DIFS的时间，其他节点的争用窗口重新启动并且开始计时，依次下去，直到所有的节点发送完毕。若节点在争用窗口计时结束后发送数据与其他节点发生冲突，则发生冲突的节点都随机产生一个争用窗口，继续进行倒计时。

插入概念：时隙(slot time)

时隙

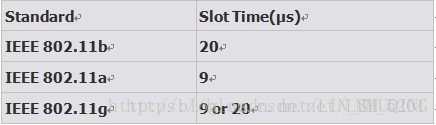

是指一个时间片段，在CSMA/CA中，节点竞争接入信道之前需要经过相应的随机回退（backoff）过程，其中backoff过程就是由很多个时隙所组成的。



A Slot Time= a CCA Time（CCA时间）＋a Rx/Tx turnaround Time（发送接收天线转换时间）＋a Air Propagation Time（传播延迟）＋a MAC Processing Delay（MAC层处理延迟）



SIFS(最短帧间间隔) Short Interframe Space

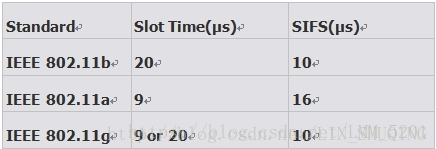

在802.11系列无线局域网中SIFS是固定值，SIFS是最小的帧间间隔，因此采用SIFS的节点具有访问无线链路的最高优先级。它等于节点从发送状态切换到接收状态并能正确解码所需要的时间，或者从接收状态转为发送状态所需要的时间，在SIFS过期后可能发送的数据包包括ACK、CTS帧，不同标准中规定的SIFS值不同。



A SIFS Time= a RXRF Delay（射频延迟）＋a RXPLCP Delay（物理层头部接收延迟）＋a MAC Processing Delay（MAC层处理延迟） + a RxTx Turnaround Time（发送接收天线转换时间）



DIFS, DCF Interframe Space(DIFS)

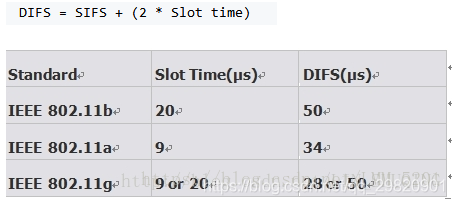

PCF方式下节点使用的帧间间隔。在DCF（分布协调功能）协议中，节点在开始发送数据之前需要监测信道是否空闲。如果信道已经空闲，则节点仍需等待DIFS段时间才开始发送数据；而如果在DIFS时间段内任一时刻信道被监测为忙，则节点不得不推迟它的数据发送。DIFS和SIFS间的计算关系如下：

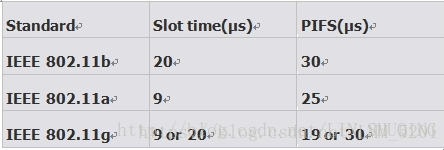

PIFS ，PCF Interframe Space



DCF（点协调功能）方式下节点使用的帧间间隔，用于发送数据帧和管理帧。PCF使得AP等待PIFS而不是DIFS时间以访问信道，由于DIFS > PIFS > SIFS，因此AP总比普通节点具有更高的访问信道的优先级。



PIFS = SIFS + Slot time



1.3.4 退避算法

当某个要发送数据的站，使用退避算法选择了争用窗口中的某个时隙后，就根据该时隙的位置设置一个退避计时器(backoff timer)当退避计时器的时间减小到零时，就开始发送数据。也可能当退避计时器的时间还未减小到零时而信道又转变为忙态，这时就冻结退避计时器的数值，重新等待信道变为空闲，再经过时间DIFS后，继续启动退避计时器(从剩下的时间开始)。这种规定有利于继续启动退避计时器的站更早地接入到信道中。

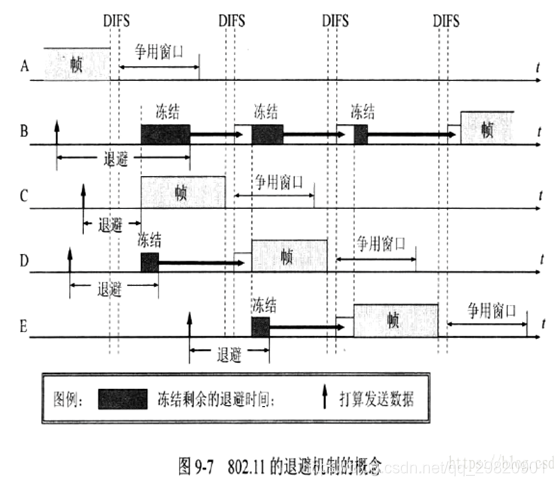

为了更好地了解802. 11的退避机制，下面用个例子来说明(图9-7 ) 。



图9-7表示当A正在发送数据时，B, C和D都有数据要发送(用向上的箭头表示)。由于这三个站都检测到信道忙，因此都要执行退避算法，各自随机退避一段时间再发送数据。802. I 1标准规定，退避时间必须是整数倍的时隙时间。



前面己经讲过，第i次退避是在时隙{0, 1, ..., 2 ^2+i}中随机地选择一个。这样做是为了使不同站点选择相同退避时间的概率减少。因此，第1次退避(i=1)要推迟发送的时间是在时隙{0, 1,…，7}中(共8个时隙)随机选择一个，而第2次退避是在时隙{0, 1,…，15}中(共16个时隙)随机选择一个。当时隙编号达到255时(这对应于第6次退避)就不再增加了。这决定退避时间的变量，称为退避变量。



退避时间选定后，就相当于设置了一个退避计时器(backoff timer)。站点每经历一个时隙的时间就检测一次信道。这可能发生两种情况:若检测到信道空闲，退避计时一器就继续倒计时;若检测到信道忙，就冻结退避计时器的剩余时间，重新等待信道变为空闲并再经过时间DIFS后，从剩余时间开始继续倒计时。如果退避计时器的时间减小到零时，就开始发送整个数据帧。



 从图9-7可以看出，C的退避计时器最先减到零，于是C立即把整个数据帧发送出去。请注意，A发送完数据后信道就变为空闲。C的退避计时器一直在倒计时。当C在发送数据的过程中，B和D检测到信道忙，就冻结各自的退避计时器的数值，重新期待信道变为空闲。正在这时E也想发送数据。由于E检测到信道忙，因此E就执行退避算法和设置退避计时器。



当C发送完数据并经过了时间DIFS后，B和D的退避计时器又从各自的剩余时间开始倒计时。现在争用信道的除B和D外，还有Eo D的退避计时器最先减到零，于是D得到了发送权。在D发送数据时，B和E都冻结其退避计时器。



 以后E的退避计时器比B先减少到零。当E发送数据时，B再次冻结其退避计时器。等到E发送完数据并经过时间DIFS后，B的退避计时器才继续工作，一直到把最后剩余的时间用完，然后就发送数据。



冻结退避计时器剩余时间的做法是为了使协议对所有站点更加公平。

1.4 CSMA/CA算法总结

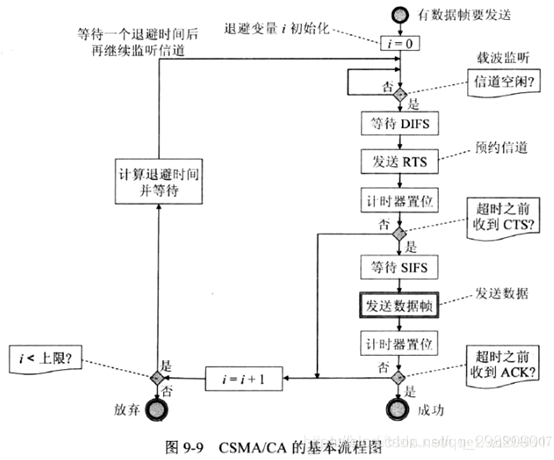

根据以上讨论的情况，可把CSMA/CA算法归纳如下:



(1)若站点最初有数据要发送(而不是发送不成功再进行重传)，且检测到信道空闲，在等待时间DIFS后，就发送整个数据帧。



(2)否则，站点执行CSMA/CA协议的退避算法。一旦检测到信道忙，就冻结退避计时器。只要信道空闲，退避计时器就进行倒计时。



(3)当退避计时器时间减少到零时(这时信道只可能是空闲的)，站点就发送整个的帧并等待确认。



 (4)发送站若收到确认，就知道已发送的帧被目的站正确收到了。这时如果要发送第二帧，就要从上面的步骤(2)开始，执行CSMA/CA协议的退避算法，随机选定一段退避时间。



若源站在规定时间内没有收到确认帧ACK(由重传计时器控制这段时间)，就必须重传此帧(再次使用CSMA/CA协议争用接入信道)，直到收到确认为止，或者经过若干次的重传失败后放弃发送。



应当指出，当一个站要发送数据帧时，仅在下面的情况下才不使用退避算法:

检测到信道是空闲的，并且这个数据帧是它想发送的第一个数据帧。



 除此以外的所有情况，都必须使用退避算法。具体来说，以下几种情况都必须使用退避算法:

(1)在发送第一个帧之前检测到信道处于忙态。



(2)每一次的重传。



(3)每一次的成功发送后再要发送下一帧。
