Arduino火焰传感器（红外线接收器）的使用

最新推荐文章于 2024-12-05 19:11:23 发布
最新推荐文章于 2024-12-05 19:11:23 发布
阅读量1.3w 收藏 103
点赞数 9
分类专栏： Arduino 文章标签： 传感器 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_29855577/article/details/104610093
版权

前言

在智能家居环境监测项目需要使用的传感器元件中，火焰传感器是一个简单易用的传感器，它使用红外线接收管作为基本元件，电位器调整灵敏度，三个管脚或者四根管脚输出；
在使用火焰传感器之前，我们首先需要了解一下什么是红外线；

红外线原理

红外光线是波长介于微波与可见光波之间的电磁波，波长在760纳米到1毫米之间，是波形比红光更长的不可见光，自然界的一切物体只要温度高于绝对零度（-273.15℃），其表面就会辐射红外线。

燃烧的火焰的辐射具有明显的红外线特征，我们可以利用这一点，把红外传感器作为火焰传感器来使用；

使用方法

1. 引脚说明

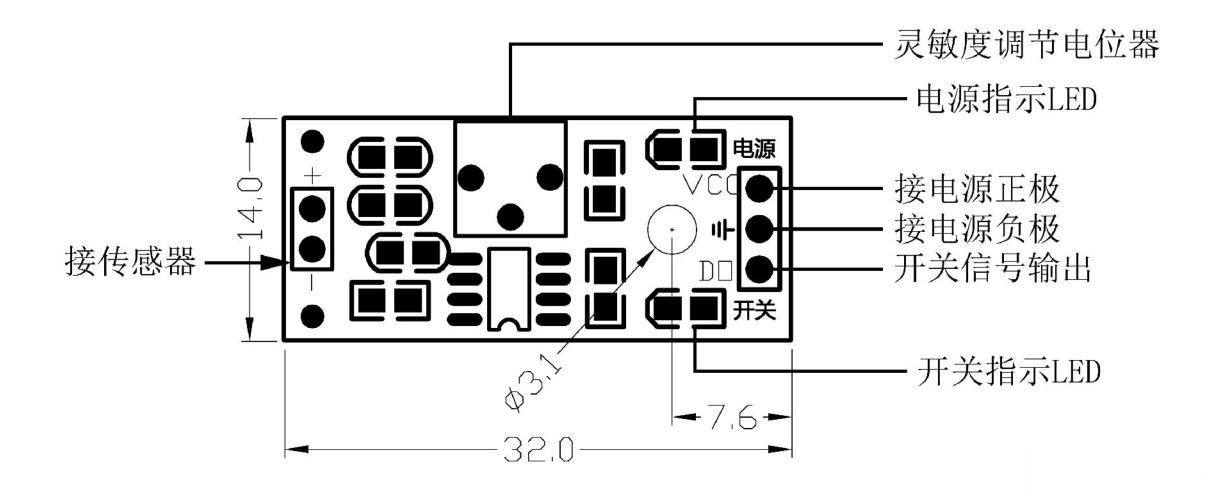

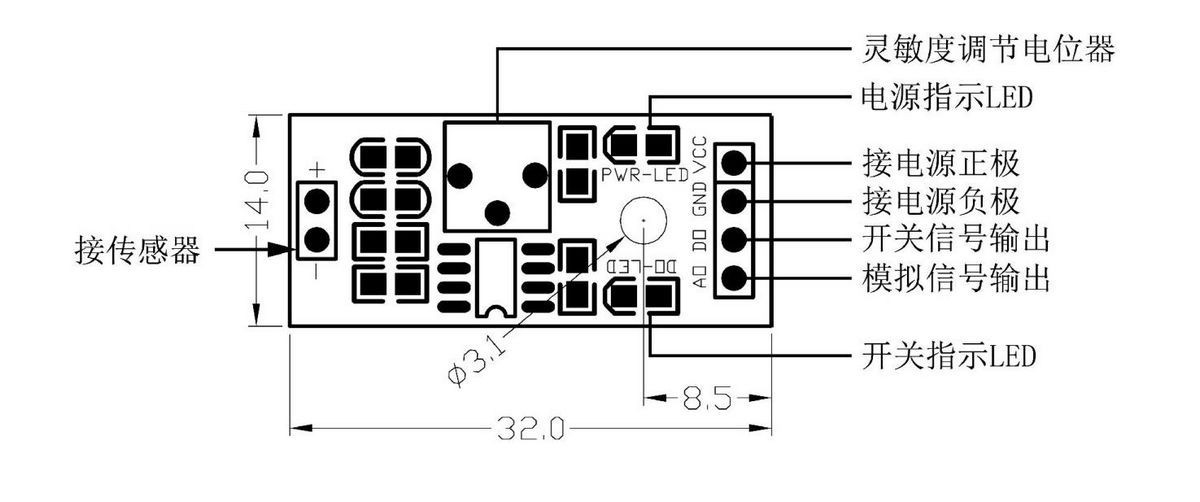

通常市面上买到的有3根引脚的也有4根引脚的
