传感器的使用（一）-火焰传感器

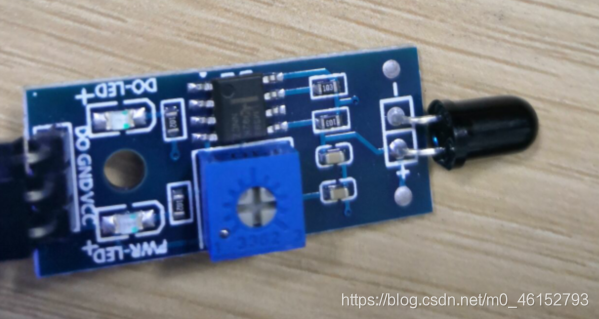

火焰传感器的介绍

1.工作电压：DC 3.3V-5V
2.灵敏度可调（可调电位器）
3.工作温度：－10℃—＋50℃
4.设有固定螺铨孔，方便安装
5.探测角度 60 度左右，对火焰光谱特别灵敏
6.输出形式数字开关量输出（0 和 1） 检测到火焰或光源引脚输出1，否则输出0
本例程是使用的是普通的火焰传感器。当检测到火焰的时候，火焰传感器的IO口输出一个高电平，通过检测PF5口的电平判断是否检测到的火焰，检测到火焰之后，PF9亮，蜂鸣器响。

硬件介绍

探索者STM32F407+蜂鸣器+LED蜂鸣器。VCC和GND分别接在开发板的电源和地上。传感器的输出口D0接到PF5。这里配置蜂鸣器为PF8,LED灯为PF9。

软件代码

#include "led.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK STM32F407开发板
//LED驱动代码
//正点原子@ALIENTEK

//初始化PF9和PF10为输出口.并使能这两个口的时钟
//LED IO初始化
void LED_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);//使能GPIOF时钟

  //GPIOF9,F10初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;//LED0和LED1对应IO口
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOF, &GPIO_InitStructure);//初始化GPIO

	GPIO_SetBits(GPIOF,GPIO_Pin_9 | GPIO_Pin_10);//GPIOF9,F10设置高，灯灭

}


void FIRE_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);//使能GPIOF时钟
  //GPIOF9,F10初始化设置
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;//LED0和LED1对应IO口
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//输入模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOF, &GPIO_InitStructure);
  GPIO_SetBits(GPIOF,GPIO_Pin_5);
}

void BEEP_Init(void)
{
  GPIO_InitTypeDef  GPIO_InitStructure;
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);//使能GPIOF时钟
  //初始化蜂鸣器对应引脚GPIOF8
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN;//下拉
  GPIO_Init(GPIOF, &GPIO_InitStructure);//初始化GPIO
  GPIO_ResetBits(GPIOF,GPIO_Pin_8);  //蜂鸣器对应引脚GPIOF8拉低，
}

初始化代码

在main函数中添加代码如下所示。

int main(void)
{
	LED_Init();		        //初始化LED端口
	FIRE_Init();					//初始化火焰传感器端口
	BEEP_Init();					//初始化蜂鸣器端口
  /**下面是通过直接操作库函数的方式实现IO控制**/

	while(1)
	{

		if(GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_5)==1)
		{
			GPIO_ResetBits(GPIOF,GPIO_Pin_8);
			GPIO_SetBits(GPIOF,GPIO_Pin_9);
		}
		else
		{
			GPIO_SetBits(GPIOF,GPIO_Pin_8);
			GPIO_ResetBits(GPIOF,GPIO_Pin_9);
		}

	}
}

测试现象

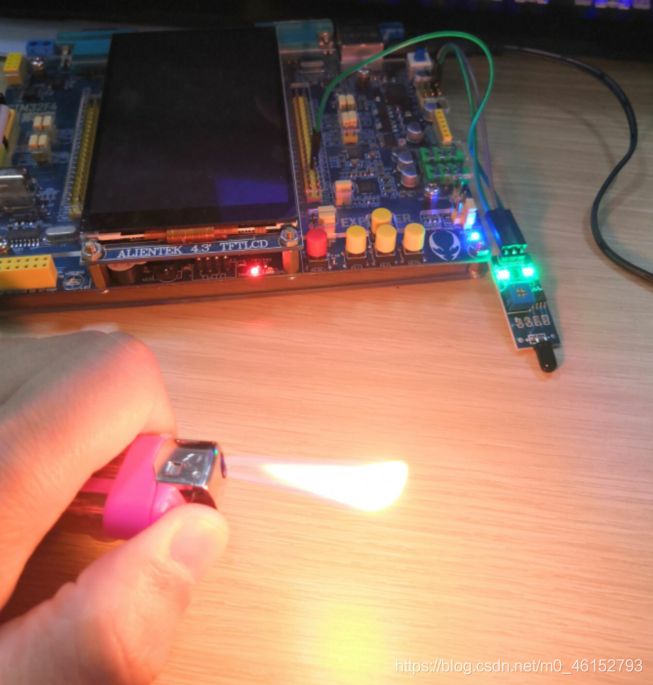

现象如图所示，打火机打开时候，LED等亮，蜂鸣器响。

没有检测到火焰的时候，传感器的灯不亮，并且PF9的LED灯不亮。
