SPI使用DAC7512芯片使用备忘

SPI使用DAC7512芯片使用备忘：该使用为初步探索能够正常使用的记录，部分配置可能不太对。

使用方法

通过SPI直接向芯片寄存器写入两个字节数据即可。

总长度16位（15--0）：

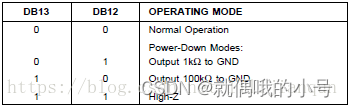

最高两位（15,14）无效位，次高两位（模式位13,12），数据位12位（11-0）0-4096。

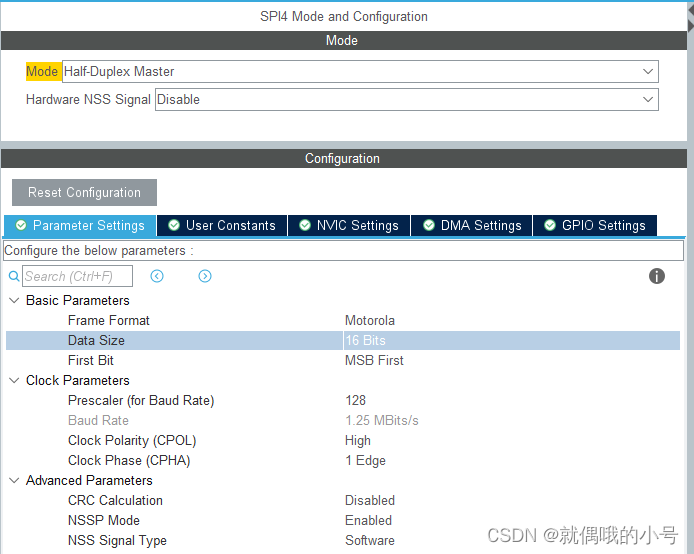

/* USER CODE END SPI4_Init 1 */
  hspi4.Instance = SPI4;
  hspi4.Init.Mode = SPI_MODE_MASTER;
  hspi4.Init.Direction = SPI_DIRECTION_2LINES;
  hspi4.Init.DataSize = SPI_DATASIZE_16BIT;
  hspi4.Init.CLKPolarity = SPI_POLARITY_HIGH;
  hspi4.Init.CLKPhase = SPI_PHASE_2EDGE;
  hspi4.Init.NSS = SPI_NSS_SOFT;
  hspi4.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_128;
  hspi4.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi4.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi4.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi4.Init.CRCPolynomial = 7;
  hspi4.Init.CRCLength = SPI_CRC_LENGTH_DATASIZE;
  hspi4.Init.NSSPMode = SPI_NSS_PULSE_DISABLE;
  if (HAL_SPI_Init(&hspi4) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN SPI4_Init 2 */

调用方法：

Spi_CS_Low();
HAL_SPI_Transmit(&hspi4,data,1,100);
Spi_CS_High();

之前参考的一个博文：

DAC7512驱动原理_dac7512 输出信号频率_kissskill的博客-CSDN博客
