英飞凌电源反极性保护电路分析

---

前言

介绍一份英飞凌的防反电路文档，写的非常好。在这里给大家做一个分享。我也做个简单的笔记分析，记录下来，深刻理解，也能节省大家的时间。
英飞凌除了介绍了电路设计的思路外，并且分析了静态反极性电路响应、动态反极性在无负载和有负载下的响应。

---

一、设计防反电路的必要性

1.为什么要设计防反电路

维修时，可能会把电源的正、负极接反，造成电路损坏。

2.电路损坏的分析

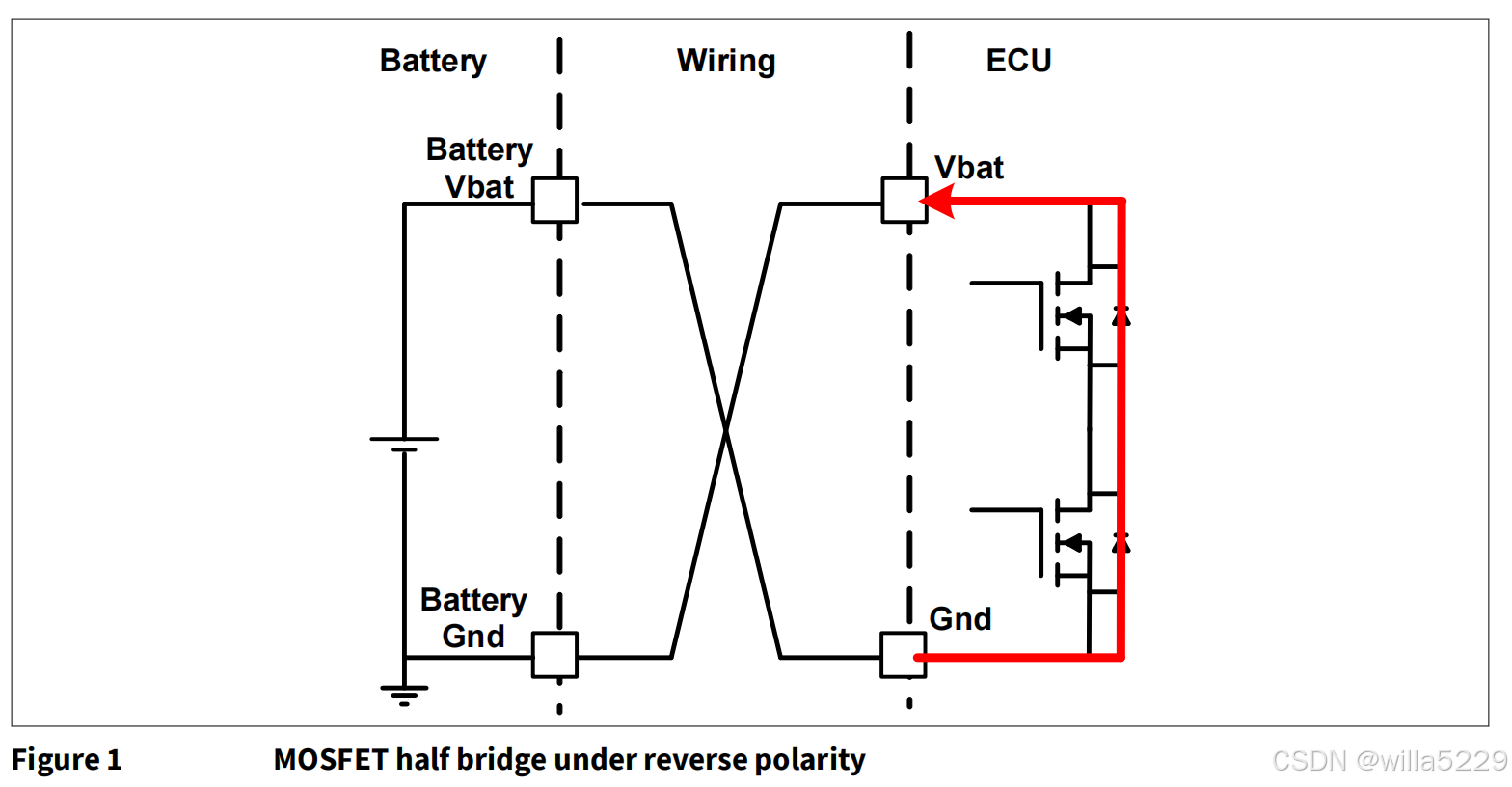

此电路的应用是驱动电机，这里以两个 NMOS 组成的半桥驱动为例。如果电路正负极接反，由于NMOS 体二极管的存在，将会直接导通，相当于短路。电流过大、功率过大超过了 NMOS 的承受能力，NMOS 就会损坏。

二、防反电路设计

1.设计思路

放一个反极性保护元件在半桥驱动电路上，串联，电源反接时相当于断路。

满足要求的元件有：二极管、PMOS、NMOS。
1）二极管
优点：不需要驱动电路
缺点：正向压降大，功率损耗大
2）PMOS:
优点：不需要驱动电路
缺点：导通电阻大，发热会比较严重
3）NMOS:
优点：导通电阻低，功率损耗小，价格便宜
缺点：需要电荷泵，或者相似的驱动电路使得 VGS ＞ VGS(th)。
（当电源正向时，S 极接在电源正极，G 极的电压需要比电源电压还高，才可以将 NMOS 打开）

英飞凌的这款嵌入式电源 IC 自带升压电路可以驱动 NMOS，所以也就不会造成电路复杂了。
英飞凌讲的非常详细，就很棒!

2.用 NMOS 初步设计防反电路分析

到这一步并没有完成防反电路的设计。
请看分析：

当电源接反时，给栅极供电的 VCP 的内部电路通过二极管接地。 VG = VCP = Vbat - 0.7V，VS = 0V，此时 VGS ＞VGS(th)，NMOS 打开。H 桥电路就会导通，造成短路，损坏电路。
（内部电路这个二极管是TVS，防静电的。不能取消）

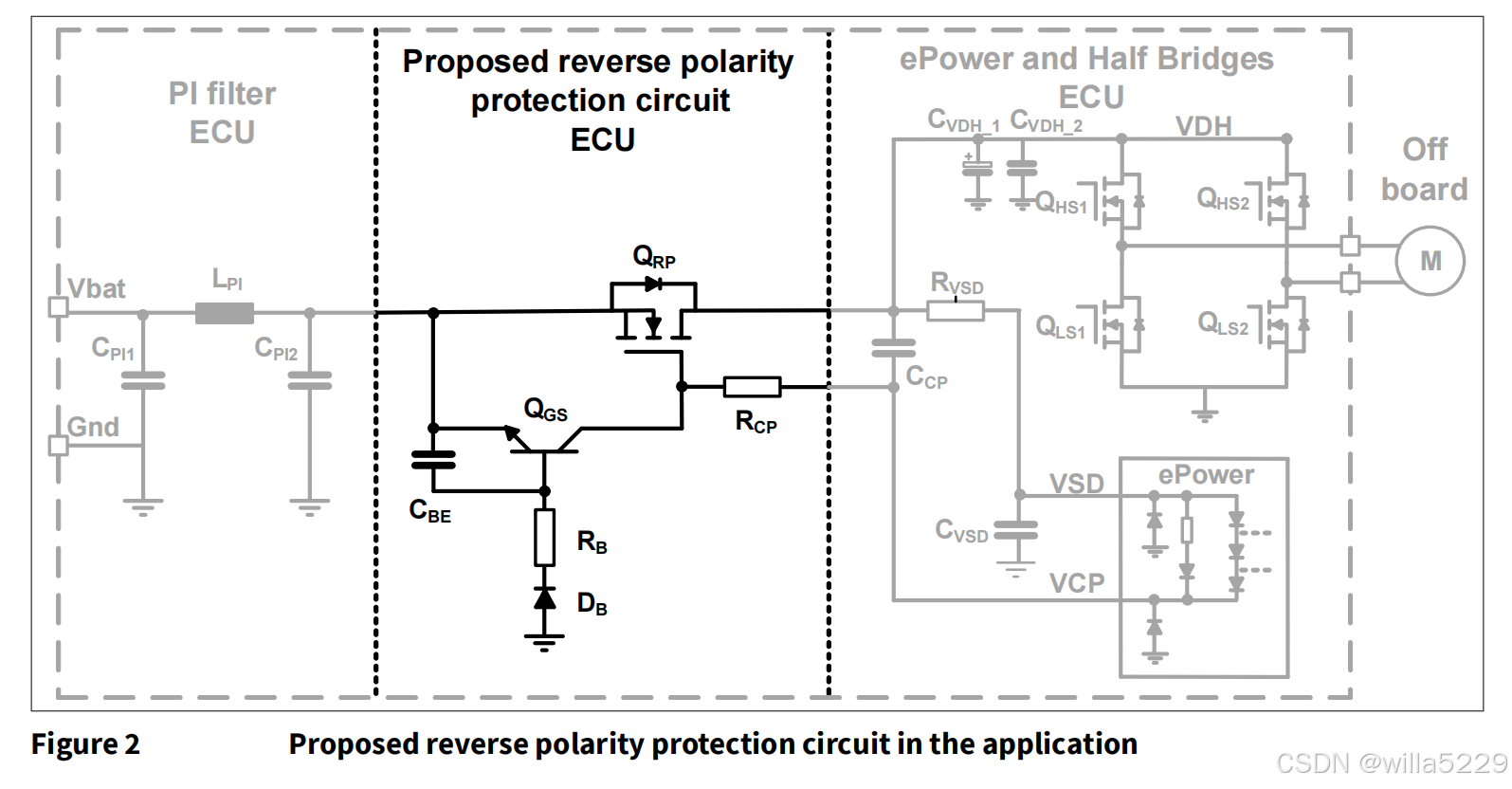

3.完善 NMOS 设计防反电路

思考：
电源反接时需要将 VCP / VG 的电压拉到地，NMOS关闭，保护电路。需要再补充新的电路设计。
电源正接时，VCP / VG 不会被拉到地，NMOS 打开，电路导通正常工作。

分析：
新设计的电路会有两种状态，相当于也是一个开关。
电源反接时，开关导通，VG 被拉到地。
电源正接时，开关闭合，VGS 打开MOS，电路正常导通。

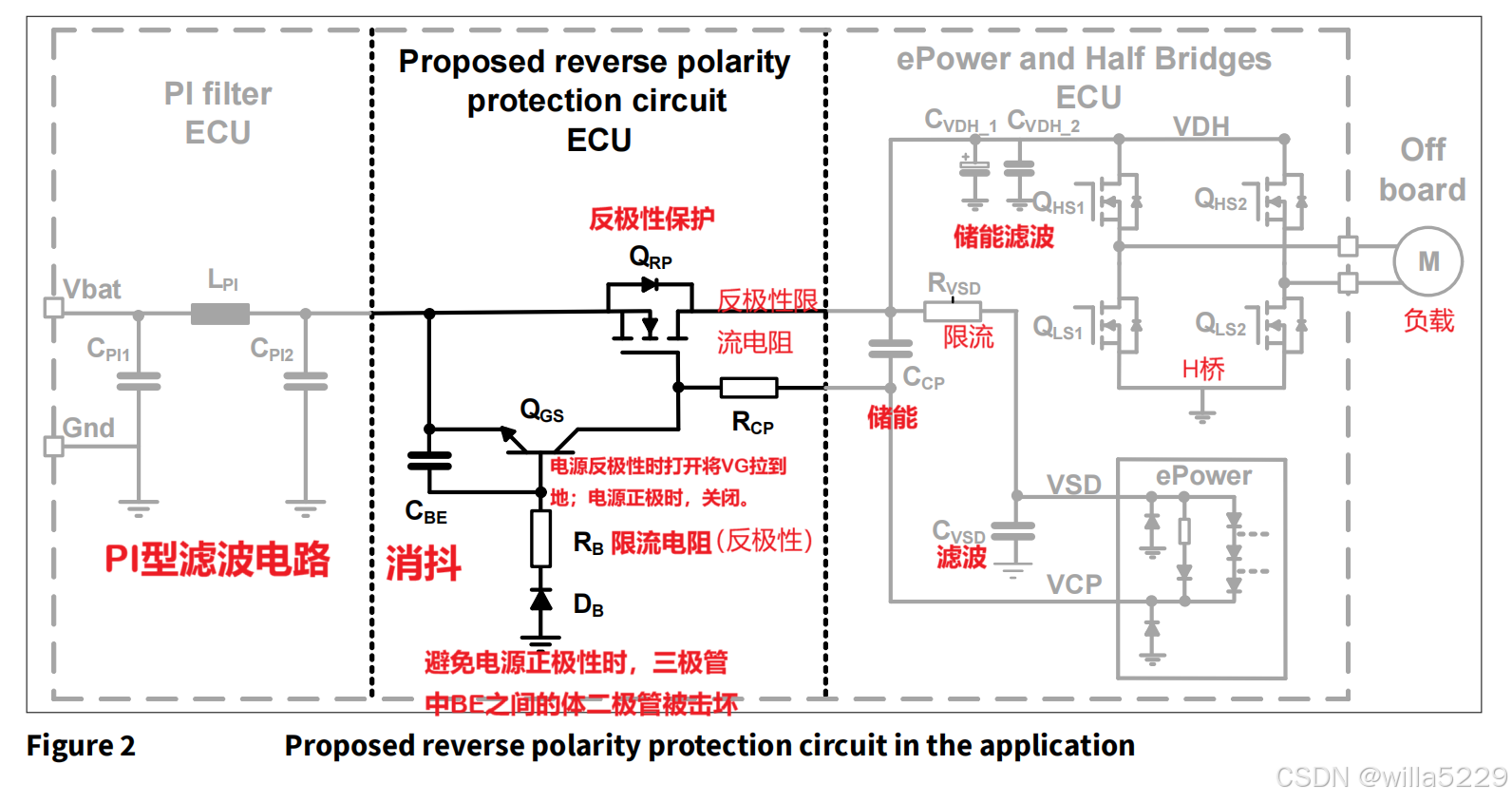

这个开关就是 NPN三极管，电路上在加上一些分立器件。

4.防反电路中的元件功能

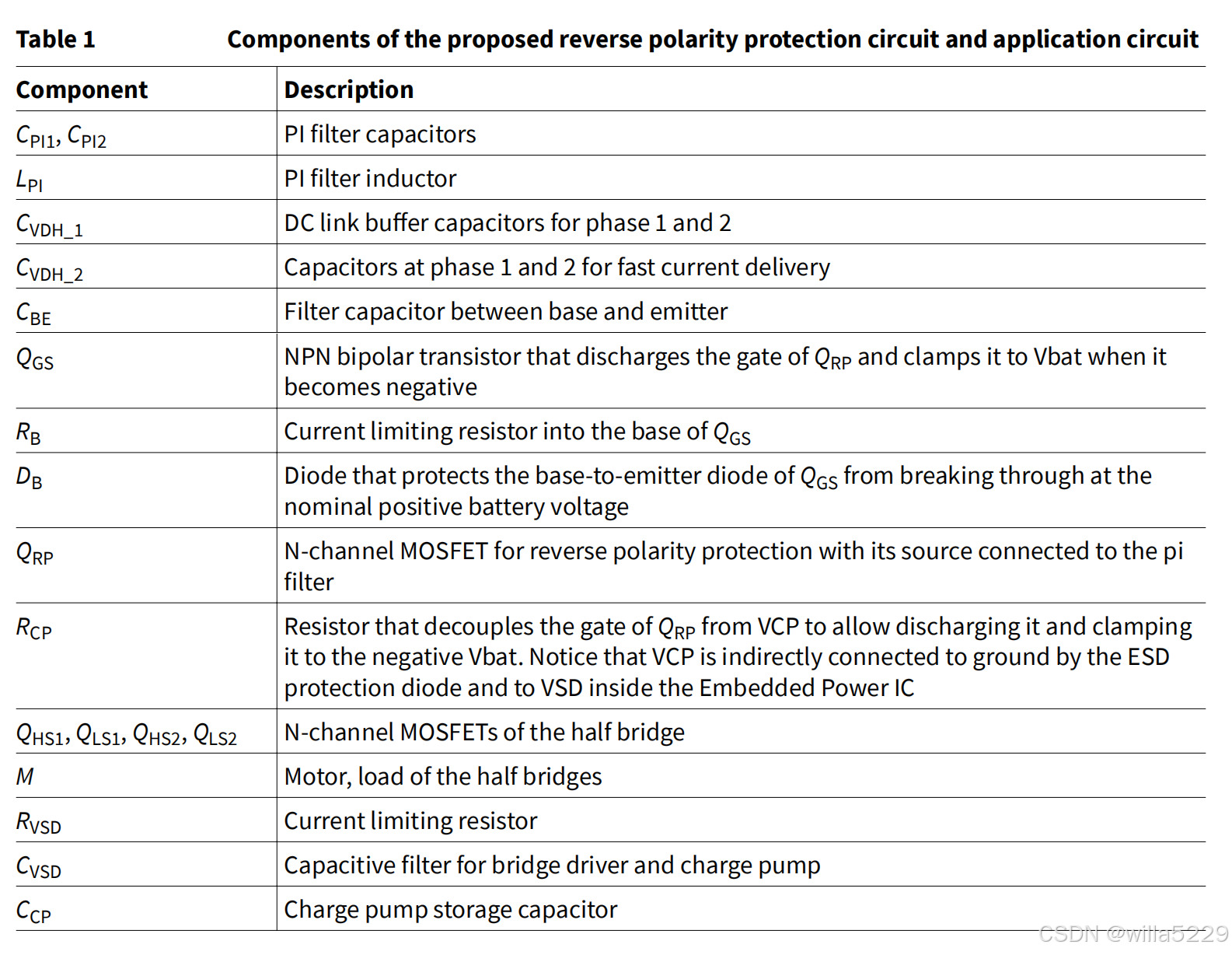

我做了一个简要的笔记，英飞凌描述的非常仔细了。感觉掌握了这个文档，基本可以入门硬件了。

5. 电荷泵的作用

想一想，要是没有这个电荷泵 VCP 引脚，电路照样正常工作。而且正因为没有VCP 引脚，电源反接时，NMOS 时关断的，也就不用这么复杂的设计防反电路了。

是不是？我一开始是这么想的，理论上可行，工程上有问题的。

正向导通时，要是没有 VCP 引脚电荷泵的作用，那一直纯靠 NMOS 里面的体二极管进行工作，会有严重的发热和功率损耗。
加了 VCP 引脚这个电荷泵，NMOS 只是在导通一开始是用体二极管导通的，后面VCP电压上来了，就靠 N沟通导通了。

这样发热小，损耗少，这其实回到了文章开头。

三、防反电路的电源反极性响应情况

英飞凌做了三个实验：1、静态的反极性响应，2、动态的无负载反极性响应， 3、动态的有电机负载的反极性响应（有反电动势）。这几个实验中防反电路都可以起到及时切断电路的作用。

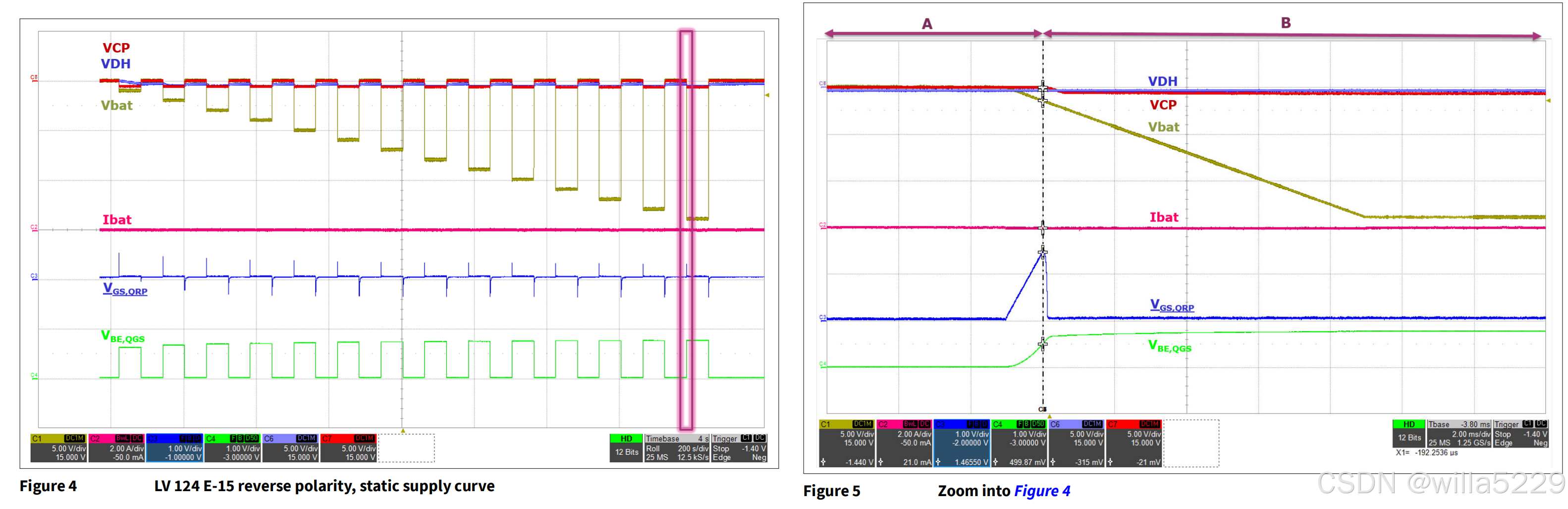

1. 静态的反极性响应

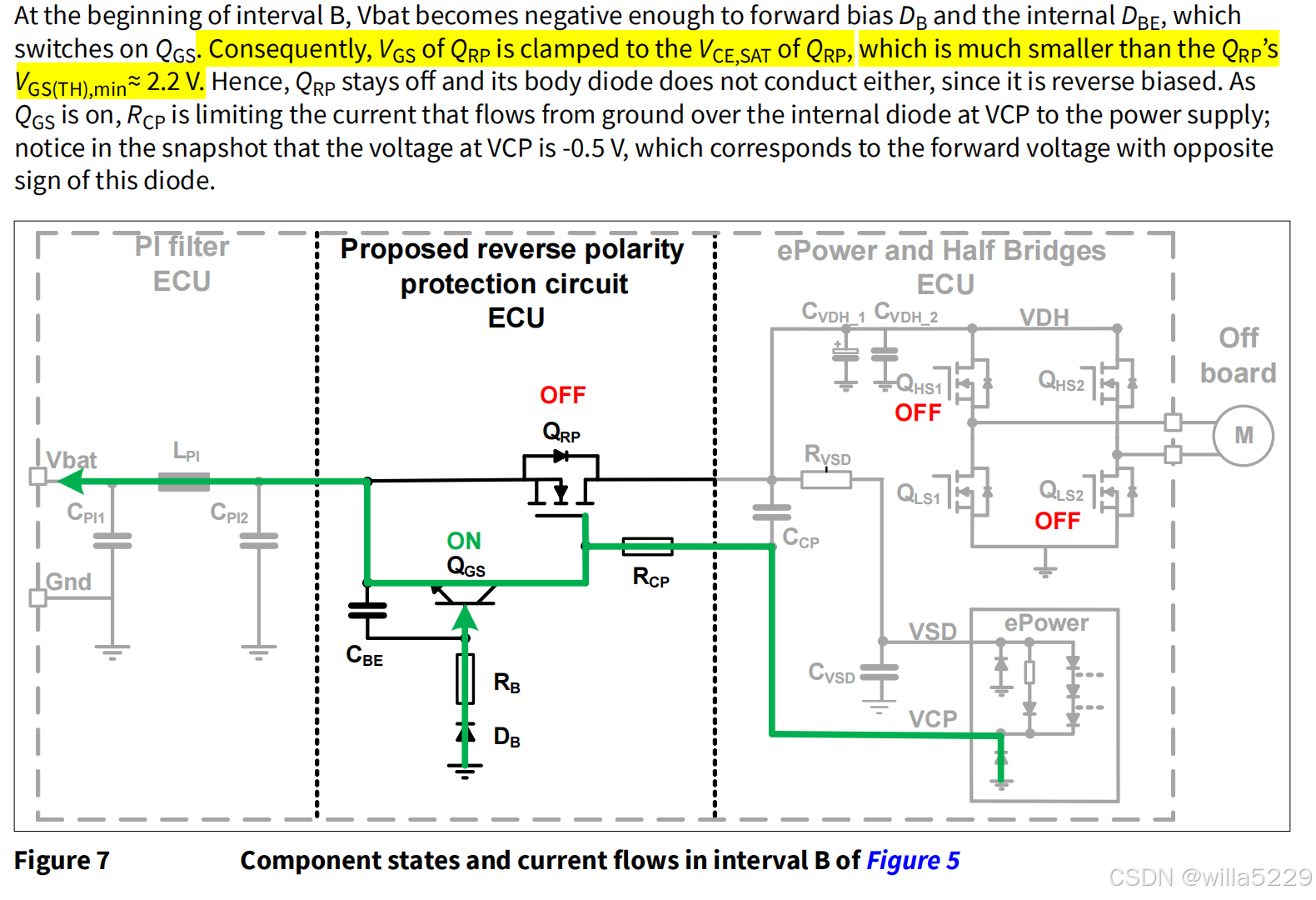

每当电源反接的一瞬间，NMOS 会VGS弹跳一下关断。是因为三极管导通立马把 NMOS 的栅极G 拉到地，从而把NMOS 关断。VDH、Ibat都是0，因为没有回路，从而保护了内部电路。
现在通过示波器看看 VBE 有多大，会不会这一瞬间就关断。
经过测量VGS=V反接=1.46V＜VGS(TH) ,min≈ 2.2V, 防反电路起到了保护作用。VBE=0.5V=1.46-0.96

所以总结下起到防反作用的关键是
1、VGS(TH) 要大，VBE(ON)要小。当 VGS(TH) ,min≈ 2.2V 时，VBE(ON) ≤ 2.2-1.
2、虽然三极管将NMOS的栅极拉到地，但是VGS≠0。还需要VCE,SAT＜2.2V

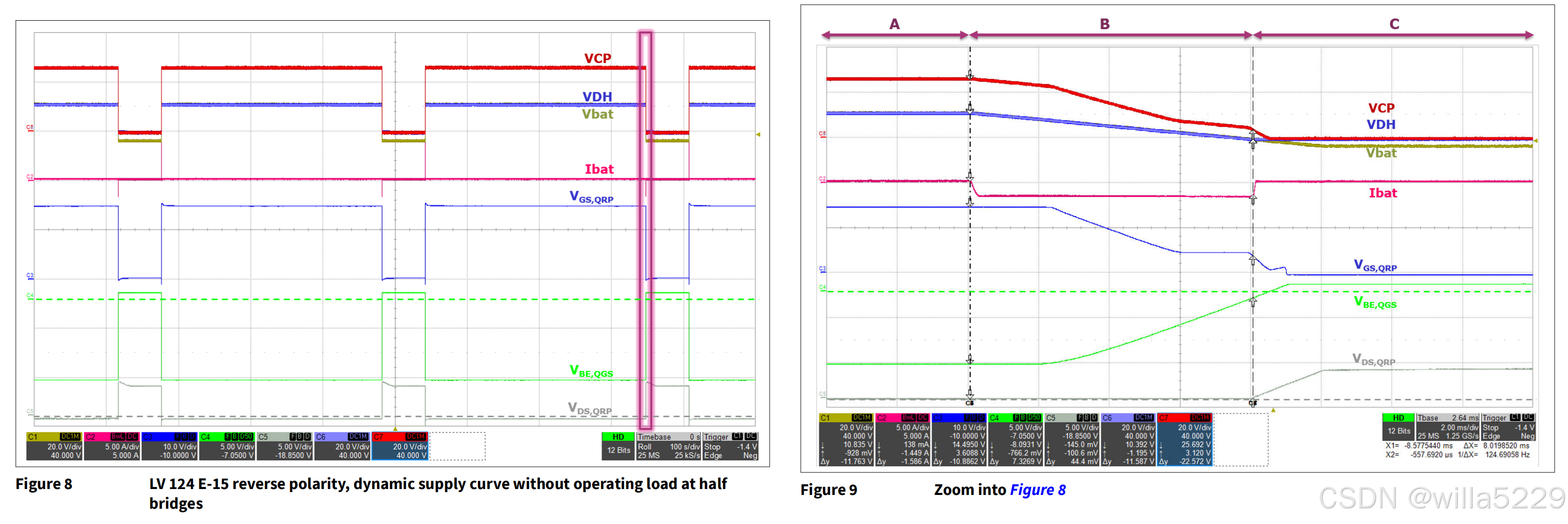

2. 动态无负载的反极性响应

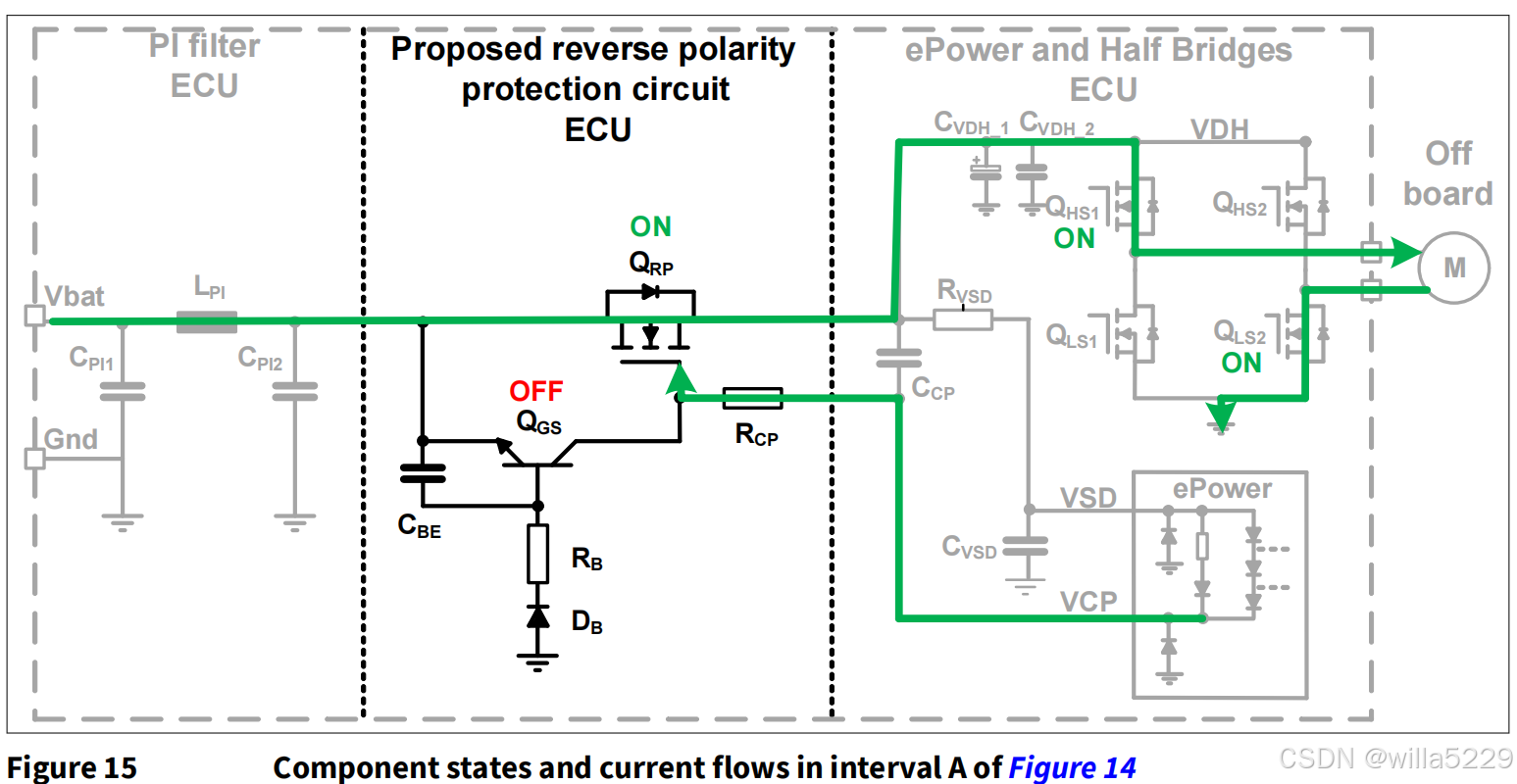

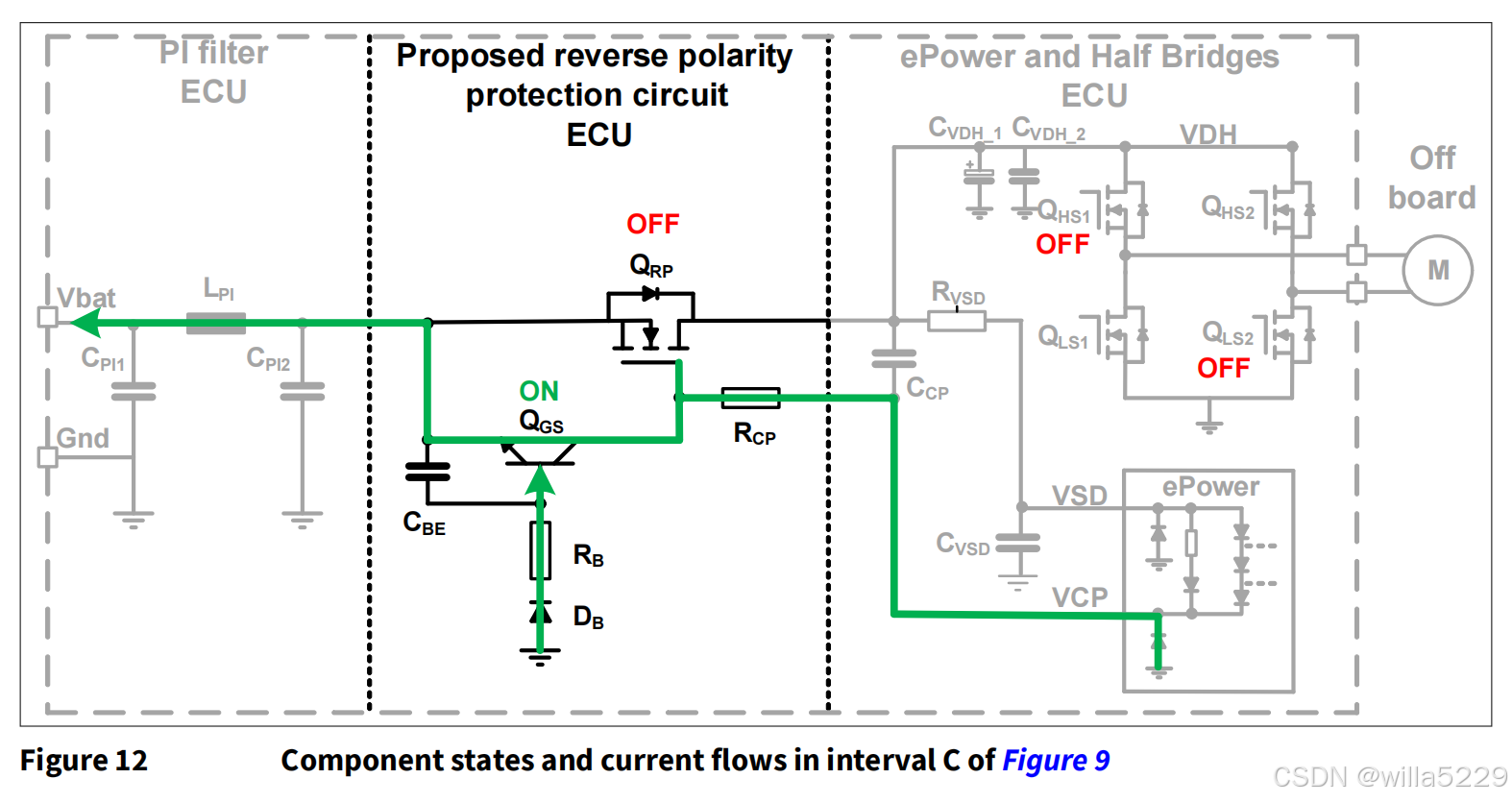

1）电源正接时，NMOS 打开， 三极管关断。电路正常工作，VDH = Vbat

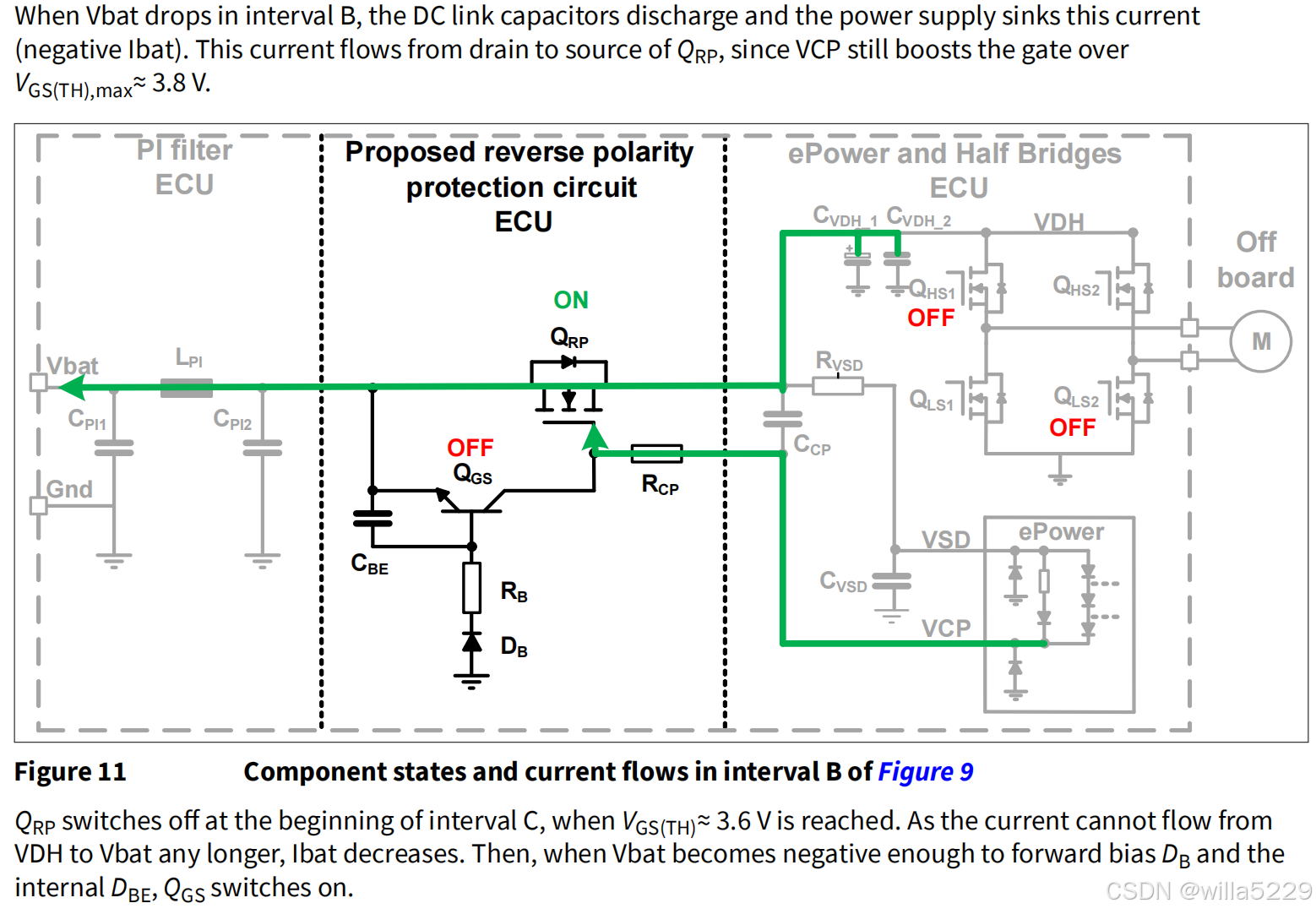

2）当电压开始下降时，Ibat ＜0，这是由 CVDH1 放电产生的。

3）Vbat 降到0，VGS = 3.6V 小于 VGS(TH),max = 3.8V，NMOS 即将关断。Vbe=0.7V, 三极管即将打开。

4）三极管打开，NMOS 关断，Ibat 也就没有回路了 ，电流为0。

3. 动态有电机负载的反极性响应

1）电源正接时，电机电流为正，NMOS 打开， 三极管关断，Ibat 为正。

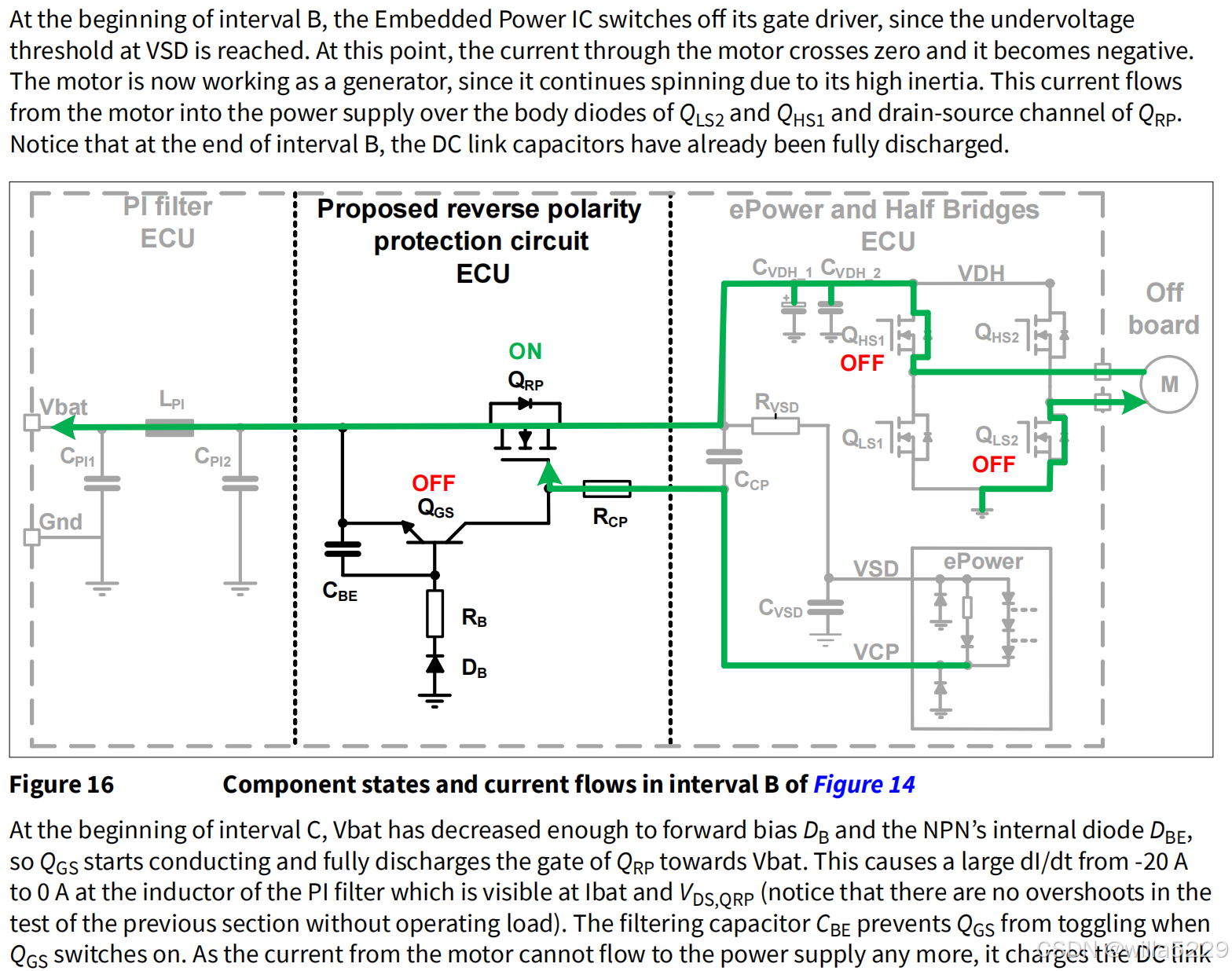

2）电源在减小的过程中，电机有转动惯量，在电源还是正极性时，电机的电流减小至0，Ibat = 0，但是由于电机时感性的，内部线圈还存储着磁场能量。此时电机相当于一个电源，开始放电。电流从0变成负数。此时 Vbat 还是大于0，只是比电机的电压要小，所以会有一个负的电流。Vbat 越来越小，与电机的电压差越来大，负向的电流越来越大。

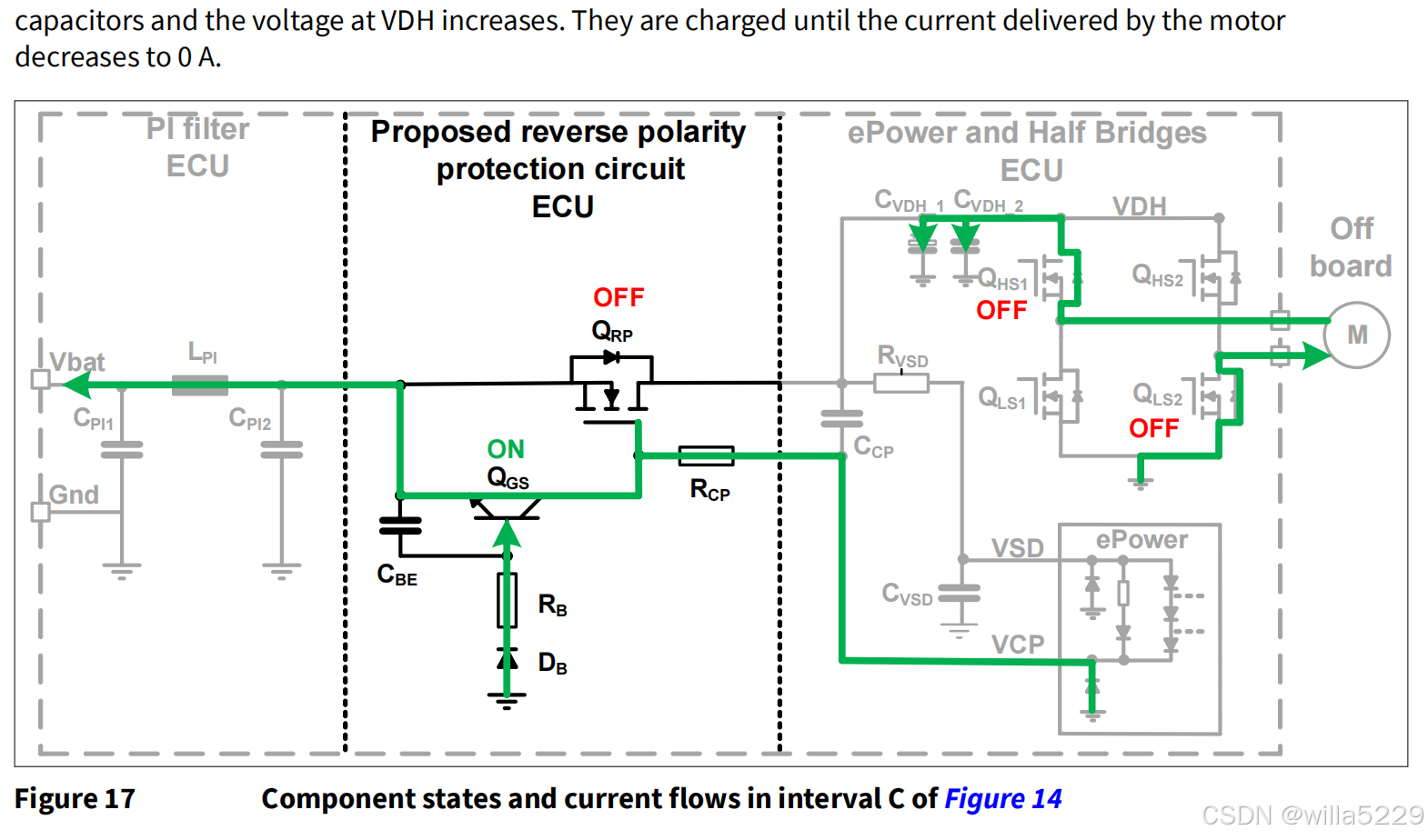

3）当 Vbat = 0 时，电机的电流也达到了最大（也有可能电流也快放完了），此时 NMOS 还是打开的。这时看 VCP 和 VGS 的电压基本持平，原因是电机的电流在增加，使得VSD电压增加，VCP电压增加，抵消了Vbat的减小。这时NMOS 仍是开启的，电流是负， 三极管仍关断。

4）直到电源反接电压增加，把三极管打开，将NMOS 关断。

---

总结

在设计这个防反电路时，要遵守以下两条规则：

1）VBE(ON) ≤ VGS(TH) ,min-1.

2）VCE,SAT＜VGS(TH) ,min
