前言

在学习单片机时，会接触到 type C 的接口进行调试，使用 16 PIN 的引脚可以进行数据传输。我们都知道 type C 可以进行正反插，因为其时对称的，但其实并不了解其正反插的结构原理。

一、tpye C 公母头接口定义

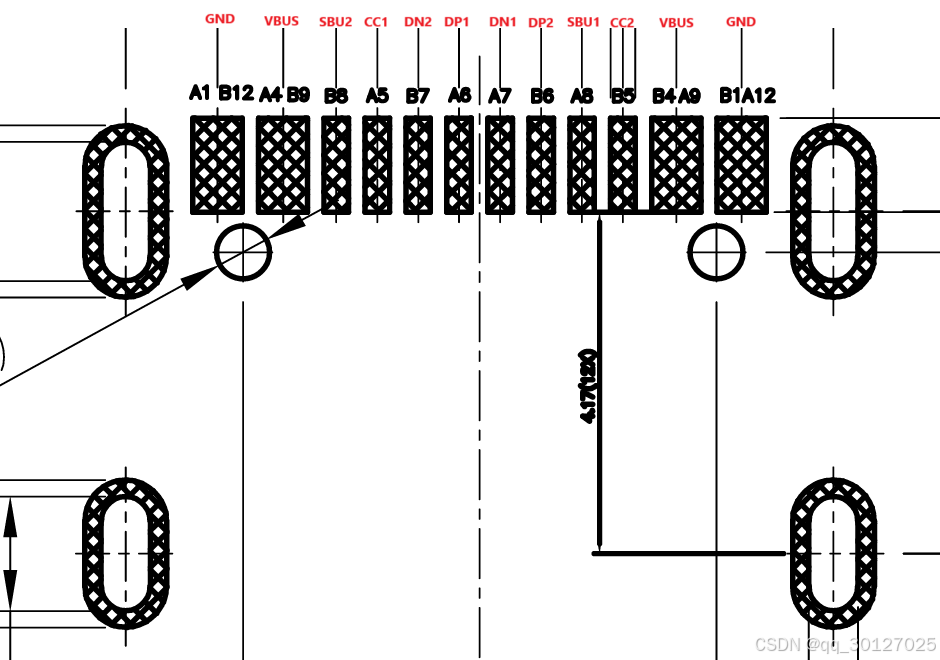

以下图片是 type C 的母头图纸，一般都是插座 / 插头上的，共有16个引脚，12个焊点。

在这里插入图片描述

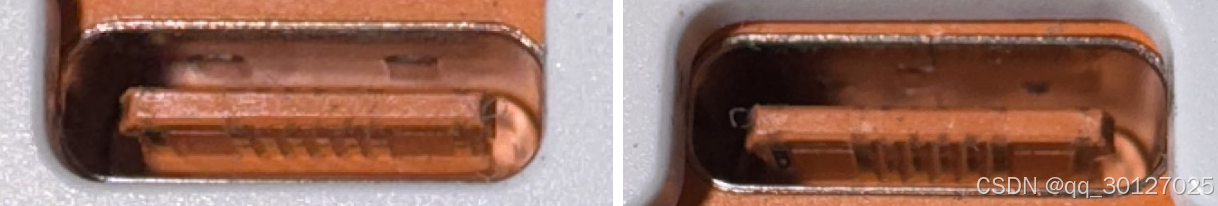

以下图片是 type C 母头的实物图片，上下均有 8 个引脚，180° 对称。
在这里插入图片描述

以下图片是 type C 公头示意图，一般都是线头上的接口，共有16个引脚，除 CC 和 SBU 外，其他引脚 180° 是对应相同的。
在这里插入图片描述

以下是 type C 公头的实物图片，这里用 24 pin 的引脚作为示意，16 pin 是上排 8 个引脚，下排 8 个引脚
