Faster R-CNN算法（论文部分翻译+总结）

论文题目是《Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks》

在Fast R-CNN中，候选区域的选择是用的Selective Search（SS）方法，因此在生成候选区域的这一步上要花费很长时间，几乎和检测时间一样长。本文提出了一种用深度网络生成候选区域的网络RPN，与检测网络的计算相比，使用该网络对候选区域的计算几乎不花费太多时间。

---

RPN的结构

RPN的输入是一个任意大小的图像，输出是一系列矩形候选区域，并且每个候选区域都有一个objectness score（objectness衡量的是一系列对象类和背景的关系）。为了让RPN与Fast R-CNN目标检测网络共享权值，论文假设两个网络共享一些卷积层。论文研究了ZF模型和VGG模型，在ZF模型中，有5个可共享的卷积层；在VGG模型中，有13个可共享的卷积层。

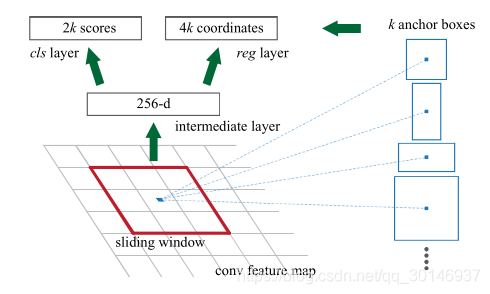

上图是RPN的结构（以ZF为参考模型）。conv feature map是由最后一个可共享的卷积层输出的特征图，其上的sliding window的大小是n × n，属于RPN中的第一个卷积层，它的作用相当于卷积操作中的滑动窗口。这篇论文中n=3，因为在输入图像上的有效感受野是很大的（ZF中是171个像素，VGG中是228个像素）。
整个RPN的结构是：
首先是n × n（3×3）的卷积层，其输出用ReLU函数激活；
然后将n × n（3×3）卷积层中每个sliding window映射到一个低维的向量中（ZF是256维，VGG是512维）；
最后向量通过两个同级的1×1的卷积层分为两路，再分别馈入到两个全连接层中——回归层（reg）和分类层（cls）。

---

Anchors

什么是anchor？ 在每个sliding window的位置上，同时预测k个候选区域，将这k个候选区域相对于k个参考框（大小已被预设）进行参数化，那么这k个参考框就是anchor。如上图的右边，一个sliding window中有k个大小不同的anchor，它们都是矩形区域。
每个anchor的中心点与sliding window的中心点重合，也就是说，anchor是以sliding window的中心点为基准，有不同的大小的形状。论文中，anchor有3种比例和3种长宽比，因此在每个sliding window中共有9个anchor，即k=9。对于一个大小为W×H的特征图来说，总共有WHk个anchor。
本论文所使用的方法中，anchor具有平移不变性——相对于anchor来计算候选区域的函数和anchor本身，anchor都是平移不变的。

---

训练RPN

1.损失函数

为了训练RPN，为每个anchor设置一个二分类标记（是一个对象/不是一个对象）。其中，有两种anchor可以被设置成positive：第一种，anchor与ground-truth box有最大的IoU；第二种，anchor与任一个ground-truth box的IoU大于0.7。一个ground-truth box可能会把多个anchor设置为positive。当anchor与所有ground-truth box的IoU小于0.3，那么将其设置为nagetive。
损失函数定义如下：

其中，i是一个anchor在一个mini-batch上的索引，$p_i$是anchor i 是否是一个对象的预测概率。$p^{\ast }$表示anchor是否为positive，当anchor是positive时，$p^{\ast }$=1；当anchor是nagetive时， p ∗ p^{*}
