玩玩 STM32F103+lvgl+Fatfs+SD 视频播放

最近偶然看到B站bad apple的视频, 是基于stm32单片机的，心血来潮自己也来弄了一个车模小视频，哈哈。。。

stm32f103_lvgl_sd_video_bin



和bad apple的播放原理一样，视频其实就是一张张小图片，保存为.bin二进制文件格式，放在SDcard里面，通过stm单片机读取SD的bin文件，再显示在TFT上面。

第一步，截取视频图片。

截取视频图片的方法很多，这里选择通过KMPlayer播放截取一段视频。

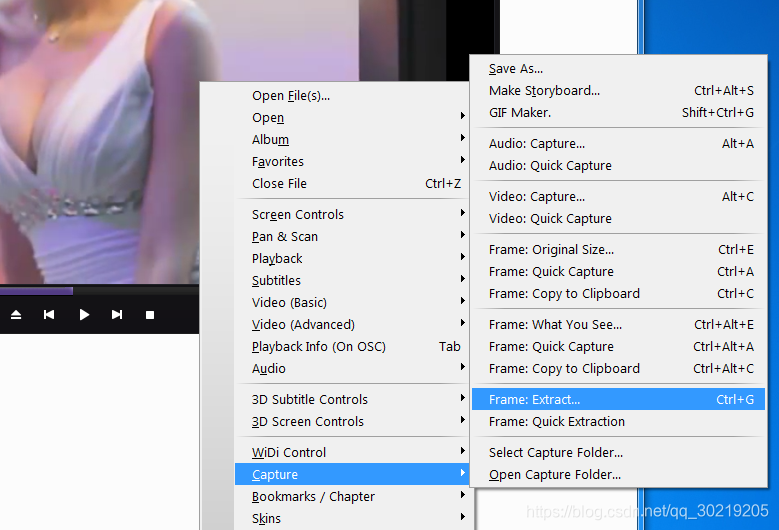

右键视频，打开提取窗口.

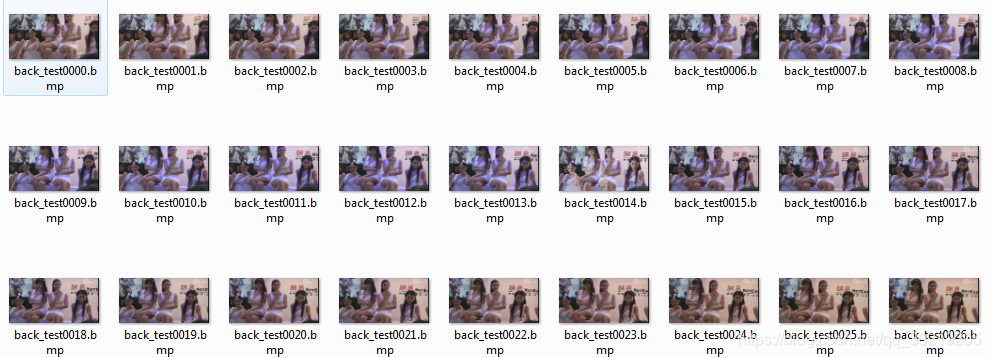

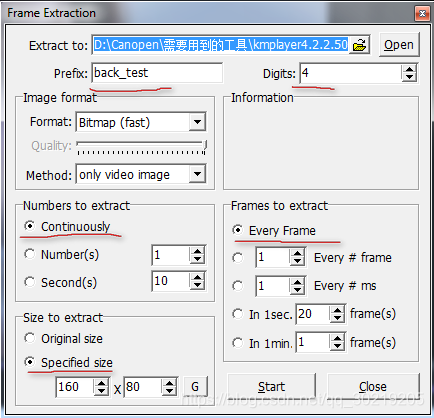

 因为用的是160*80的16位TFT屏，想要视频播放速度正常，我选择Every Frame，虽然图片的数量增加了很多，但是保存在SD里，谁在乎大小（哈）。 Prefix是图片名+4位数字。点击Start就可以截取大小160*80的bmp图片了。

第二步，合成bin文件。

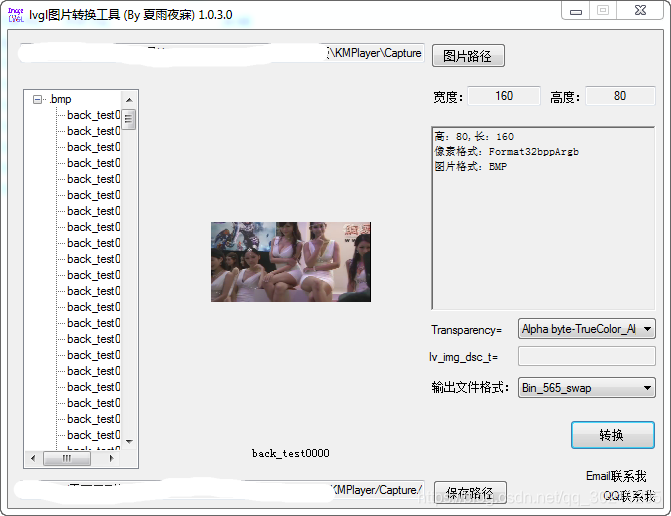

先把每张小图片转换成单独的bin文件。 这里使用牛人写的小软件Lvgl_image_convert_tool-master。 是的，没错，我的stm32程序使用了lvgl, 通过lvgl来播放我们的图片。

通过上面的设置转换就可以。 输出格式这里选择了 Bin_565_swap. 因为TFT是16bit, RGB565格式，lvgl的SPI是每次发送8bit, 所以定义了swap,分2次发。

如何把这些小bin文件合并成一个文件呢？ 使用windows cmd命令就可以。win+r 打开run窗口，输入cmd. 假设我bin文件放在F盘batch文件夹下面，输入命令

pushd f:\batch 切换到batch文件夹, 再输入 copy /b *.bin f:\backtest.bin 就可以生成最后合并的文件。（so easy）

第三步，同过lvgl显示合并后的bin文件。

因为只是要连续播放图片数据，所以这里我把每张图片当做一个背景图片来显示（应该还有其他方法，懒得想，嘿）。 移植好lvgl + fatfs后，在需要显示的插入下面代码就OK了。 lvgl版本用的是6.0.0.

	uint32_t offset = 0 ;
	uint32_t br;

    lv_fs_file_t lv_file;
    lv_fs_res_t  lv_res;

	lv_res = lv_fs_open( &lv_file, "S:/backtest.bin", LV_FS_MODE_RD );
  	if ( lv_res != LV_FS_RES_OK ) {
    	printf( "LVGL FS open error. (%d)\r\n", lv_res );
  	} else
  		printf( "LVGL FS open Ok\r\n" );


	lv_res = lv_fs_size(&lv_file,&file_size);
	if ( lv_res != LV_FS_RES_OK ) {
        printf( "lv_fs_size error. (%d)\r\n", lv_res );
  	} else
  		printf( "lv_fs_size Ok\r\n" );


	lv_obj_t * imgBg = lv_img_create(lv_scr_act(), NULL);


 lv_img_dsc_t testimg = {
  .header.always_zero = 0,
  .header.w = 160,
  .header.h = 80,
  .data_size = 12800 * 3,
  .header.cf = LV_IMG_CF_TRUE_COLOR_ALPHA,

};

    offset += 4; //从offset=4 读取图片数据，为什么？ 因为转换后的bin图片文件加了4个字节的数据
	lv_fs_seek(&lv_file, offset);

    //计算bin文件里一共包含多少张图片，然后不断的给tft进行显示
    for(int i = 0 ; i < file_size / 38404 ; i++)
    {
        //读取一张图片,图片数据的大小是38400，将读取出来的图片存放到缓存区framebuffer数组里*/

	   lv_res = lv_fs_read(&lv_file, framebuffer, 38400,&br);

	   testimg.data = framebuffer;
	   lv_img_set_src(imgBg, &testimg);
       lv_obj_align(imgBg, NULL, LV_ALIGN_CENTER, 0, 0);
	   lv_task_handler();

        /*7.将偏移往后加38404，就到了下一张图片*/
        offset += 38404;

		lv_res = lv_fs_seek(&lv_file, offset);

    }

		lv_fs_close(&lv_file);
