简易单管FM发射机

于 2021-04-04 22:54:31 发布
阅读量2.5k 收藏 7
点赞数 1
分类专栏： 实验 个人兴趣 文章标签： 发射机 FM
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_30835339/article/details/115419112
版权

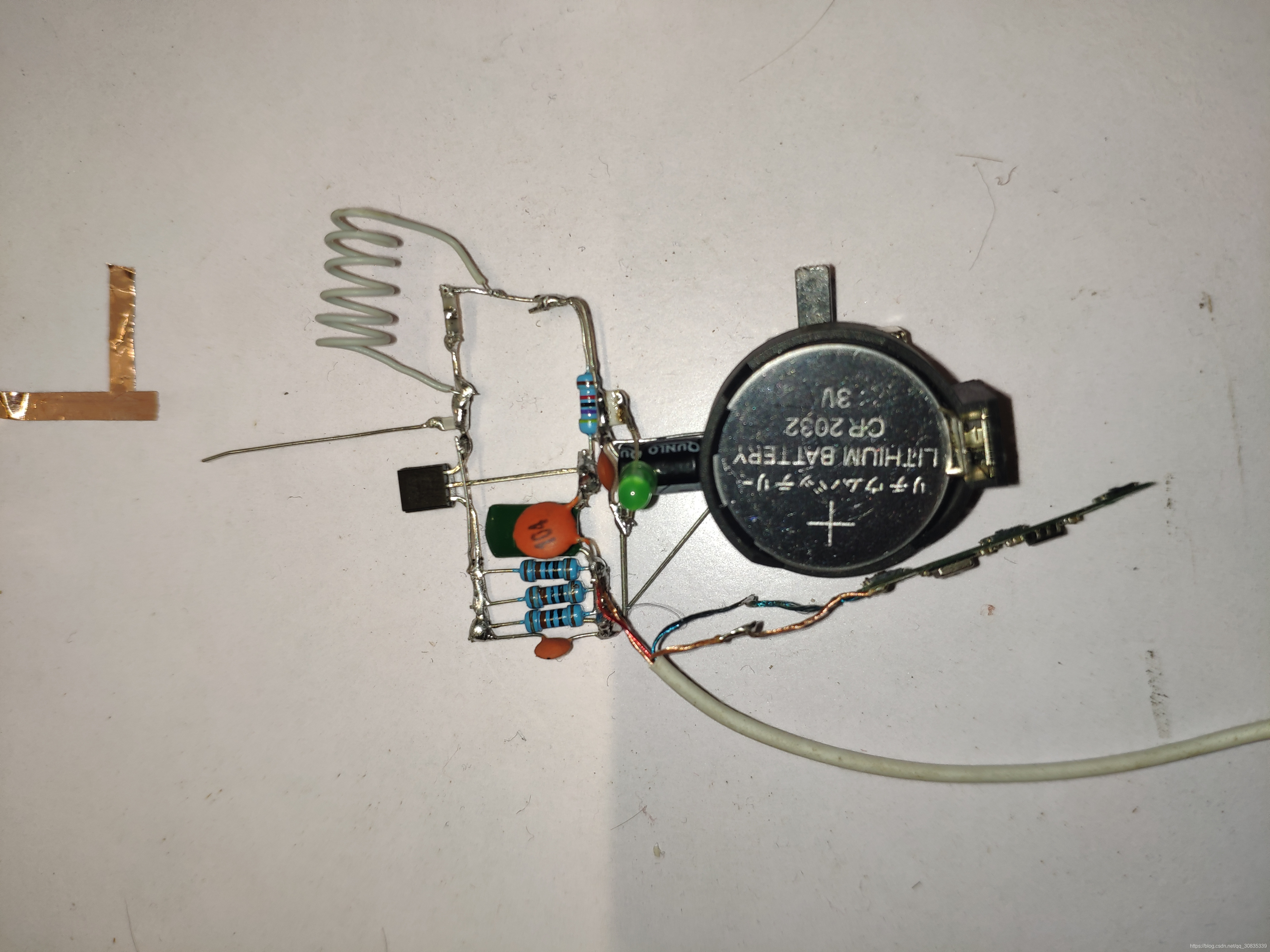

上图：最终实验品，效果还可以，频率94.2M。

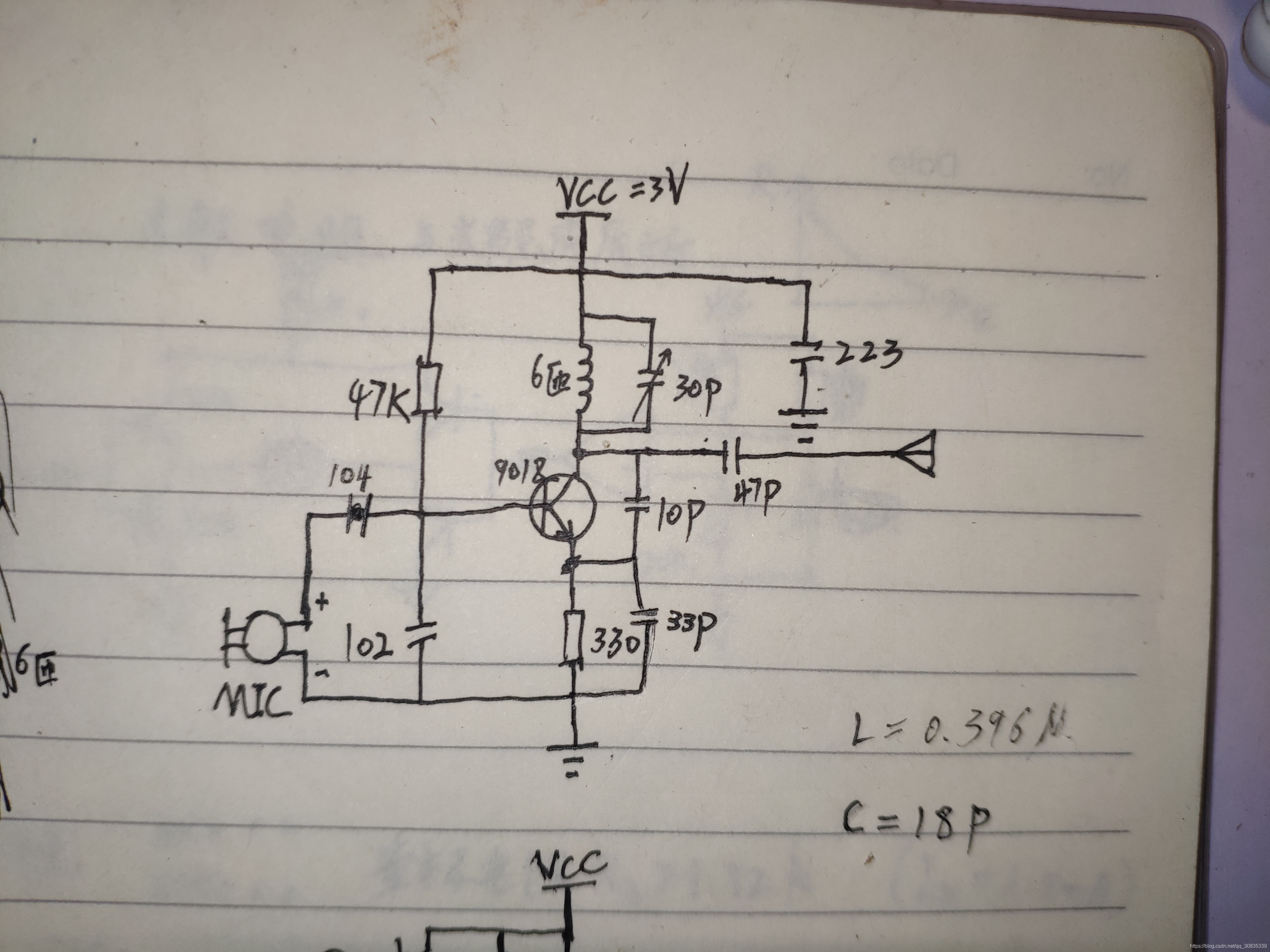

上原理图：

图中的参数没有太严格，只要是附近值都差不多。

我最终的参数是：谐振电容9pf，电感6匝，长12.8mm。

没有驻极体麦克，直接接的耳机线。（手机音量要小一点，否则会出现饱和失真）。

上个视频：https://www.bilibili.com/video/BV12b4y1S7Rt?share_source=copy_web
