由三极管构成过压保护电路的仿真（1）
在这里插入图片描述

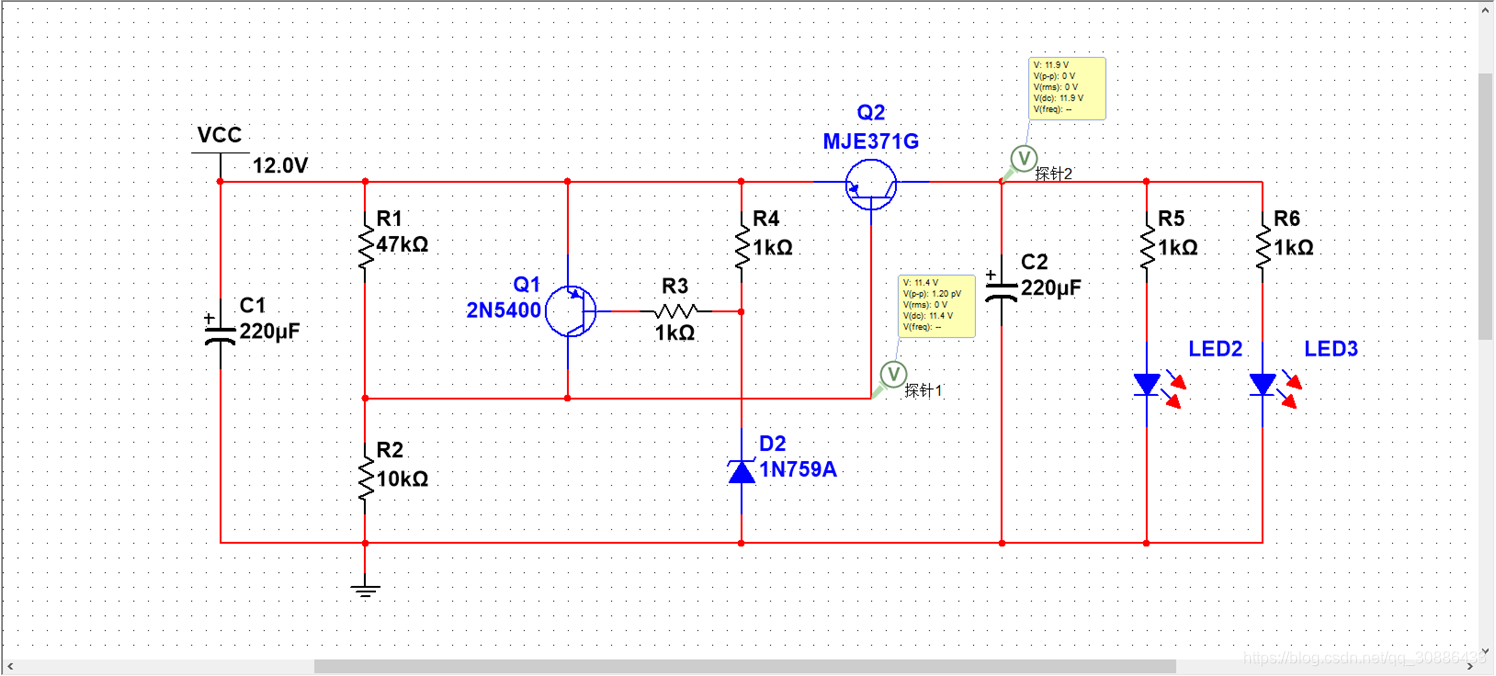

本电路有两个三极管，四个电阻和一个稳压二极管构成的过压保护电路，如图示1：
下文是对此电路的具体分析。

D2/IN759A是12V的稳压管，当上电输入电压为12V时，Q2-E得到电压12V，Q2-B端的电压由R1，R2分压得到，Q2-B的电压值为2.1V，Q2的BE之间的压降满足大于0.7V的条件，Q2处于工作状态，Q2-B的电压通过内部二极管后被抬升到11.4V，Q2内部BE压降为0.6V，后端输出的电压为11.9V，Q2导通之后EC之间的压降为0.1V。

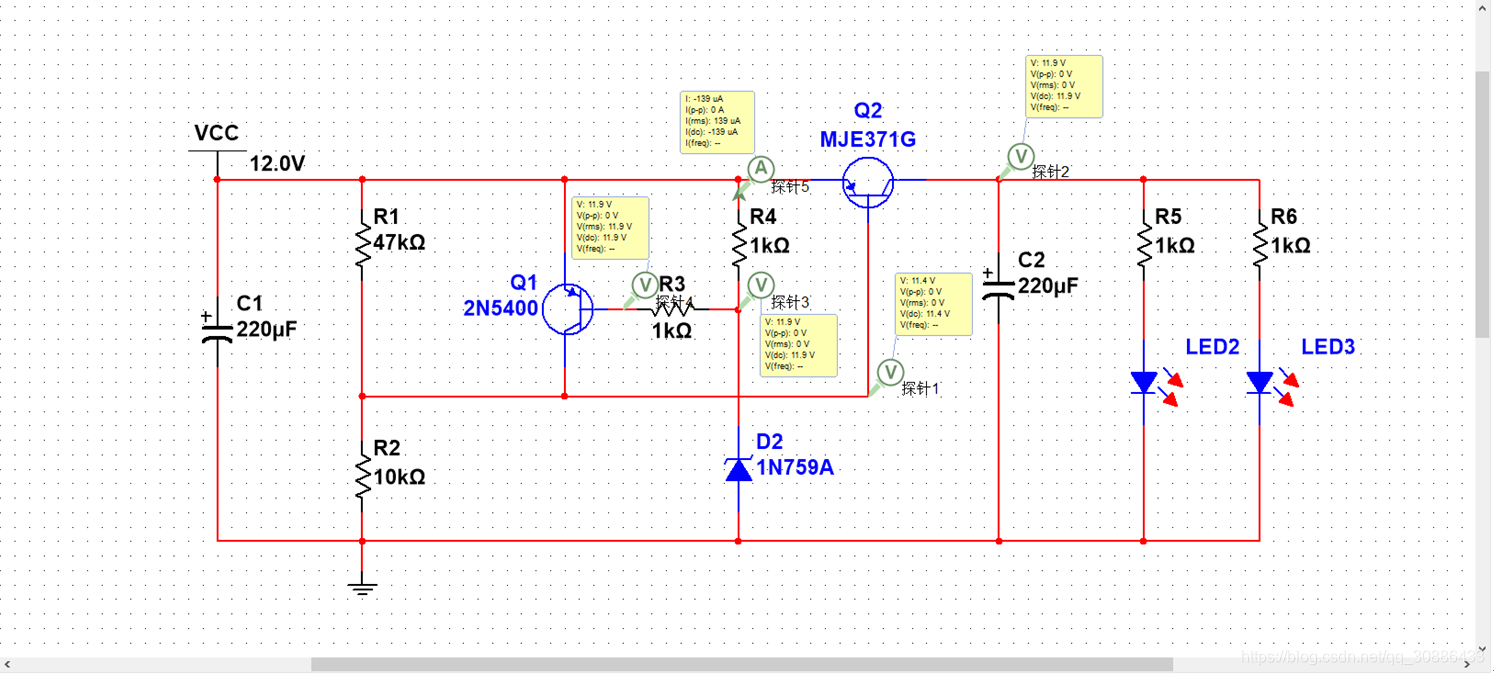

如下图示2：
在这里插入图片描述

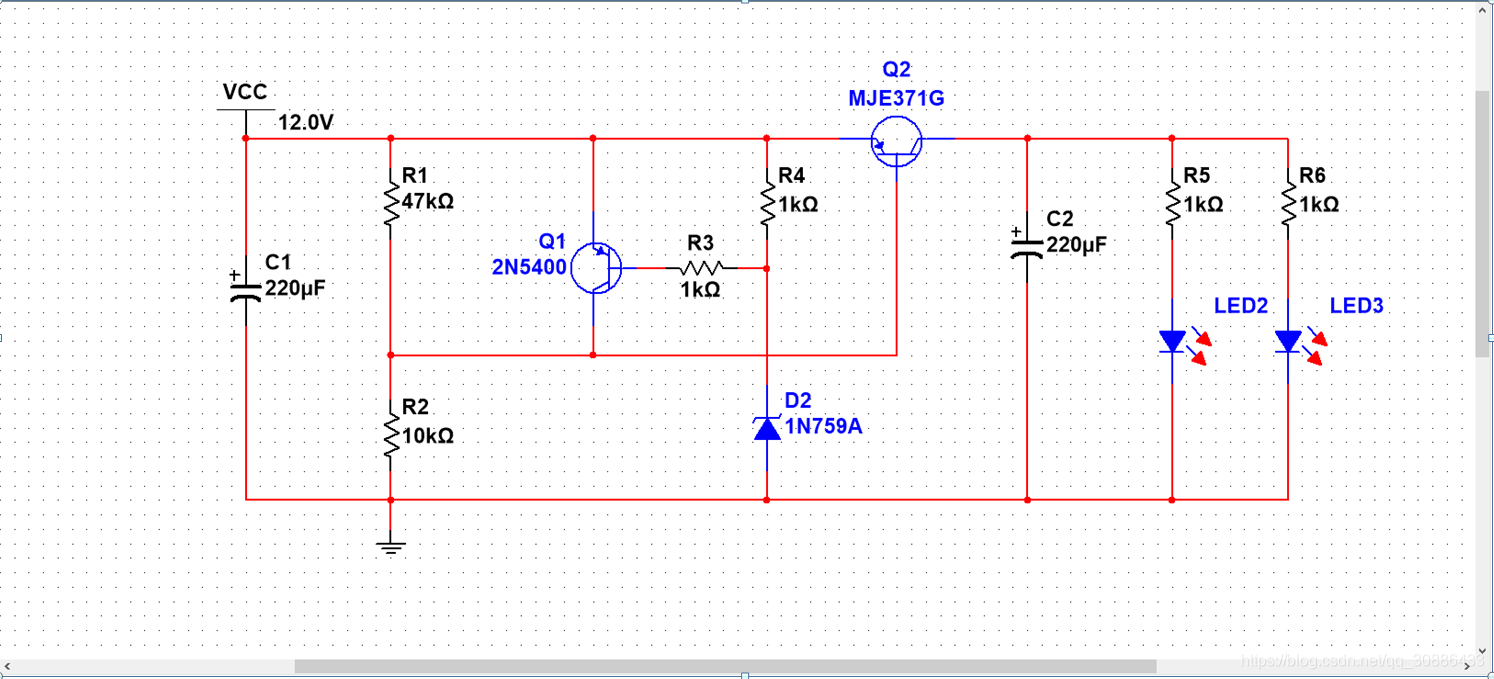

上电后R4与D2形成稳压通路，D2到地有漏电流的存在，D2的阴极电压为11.9V，因为存在漏电流，在R4上有0.1V的压降，R3左右两端电压相等，Q1-B的电压为11.9V，Q1的BE之间的压降不满足导通压降0.7V，Q1处于截止状态。如下图示3：
在这里插入图片描述

当电
