如何设计一个过压保护电路

有时候在电源输入处我们希望当电源的输入电压超过允许的最大值后电源与后级电路就自动断开，防止输入电压过高而损坏后级电路。

具有这种功能的电路叫做过压保护电路，英文简称叫OVP。

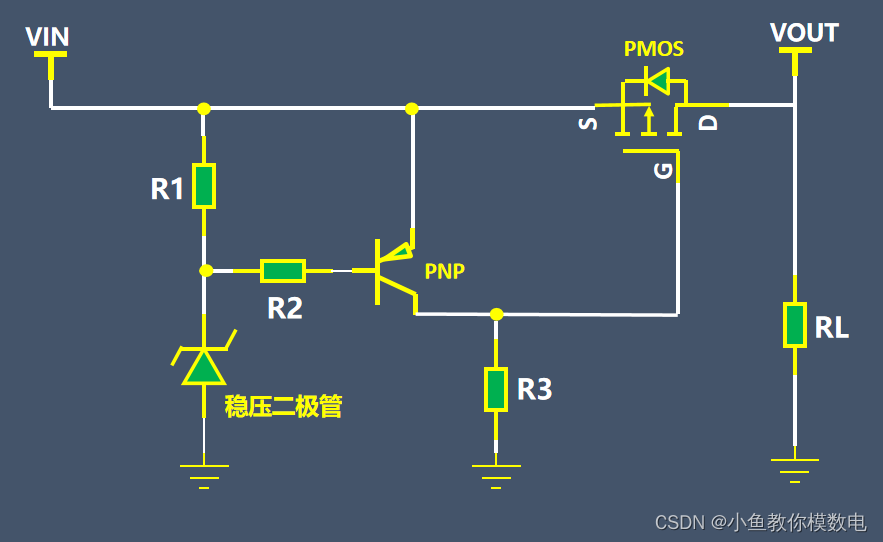

现在大家看到的就是一个典型的过压保护电压电路，主要包含一个稳压二极管，一个PNP的三极管和一个PMOS管。

这个电路主要是利用稳压二极管的反向电压小于其稳定电压时，稳压二极管只有很有小的漏电流流过，一般是uA级别的，这时稳压管可以看成是断开的。

当稳压二极管的反向大于等于其稳定电压后，稳压二极管会有毫安级别的电流流过，这时稳压二极管两端的电压会基本维持在其稳定电压Uz不变。
