两个PNP三极管组成限流电路原理分析

某项目中使用的射频模块，采用的是有源天线，即射频模块通过射频线缆对天线进行供电，使用过程中出现供电线路上的滤波电感烧毁的现象。经分析，发现安装馈线时，SMA外壳有可能碰到射频口内芯，导致射频线与地短路，导致过流，烧毁电感。

除了规范安装方式以外，电路上设计，也需要增加过流保护电路，防止类似情况发生时，能保护主板不受损坏。

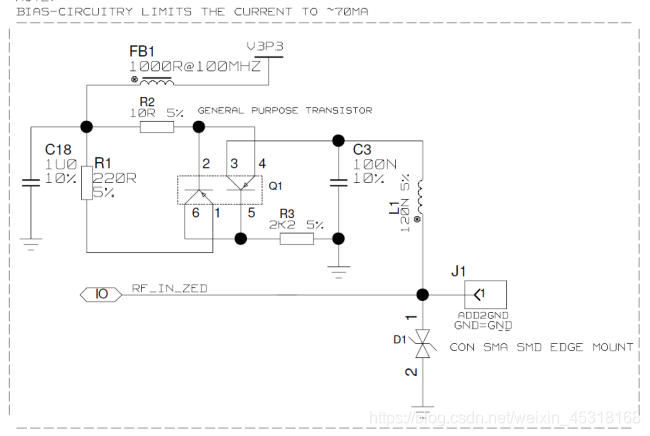

某射频模块设计电路中，有推荐以下过流保护设计。

过流保护原理分析如下：

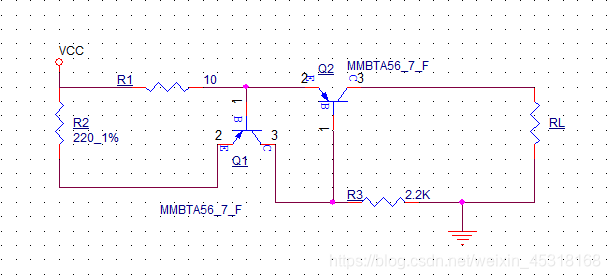

电路简化为以上，当RL处于轻负载时，Q2的B极通过R3被下拉到GND，处于导通状态，通过R1的电流较小，Q1的E极和B极压降较小，此时Q1处于截止状态，电路正常工作。
当RL阻抗变小到一定程度（比如短路时），使得通过R1的电流增大，此时Q1的E极B极压降增大，Q1导通，R3有电流通过，使得Q2的B极电压升高，Q2状态倾向于截止，将通过的电流拉低，达到限流的作用。
实际上上述电路为一个负反馈电路，通过选择三极管型号和R值，可以调整限流的值。但是以上电路精度较小，需要保留一些余量。
