Proteus仿真——常用元件



开关：

SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮

SWITCH 按钮 手动按一下一个状态

SW-SPDT-mom 二选通一按钮

BUTTON 触发开关

MASTERSWITCH 按钮 手动闭合,立即自动打开



电阻：

RES 电阻

RESISTOR 电阻器

RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE桥式电阻
RESPACK  电阻

VARISTOR 变阻器

POT 滑线变阻器


电容：

CAP   电容

 CAPACITOR 电容器

CAPACITOR POL 有极性电容
CAPVAR 可调电容

ELECTRO 电解电容



二极管：

PHOTO 感光二极管

DIODE VARACTOR 变容二极管

DIODE SCHOTTKY 稳压二极管

DIODE 二极管

ZENER ? 齐纳二极管

三极管：

     PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管

NPN-PHOTO 感光三极管

逻辑门：

AND与门

NAND 与非门
NOR 或非门
NOT 非门

OR 或门


其他：

FUSE 保险丝

GROUND 地
LAMP 灯

CRYSTAL 晶振

POWER 电源

BUS        总线

MOTOR 马达

7SEG   数码管

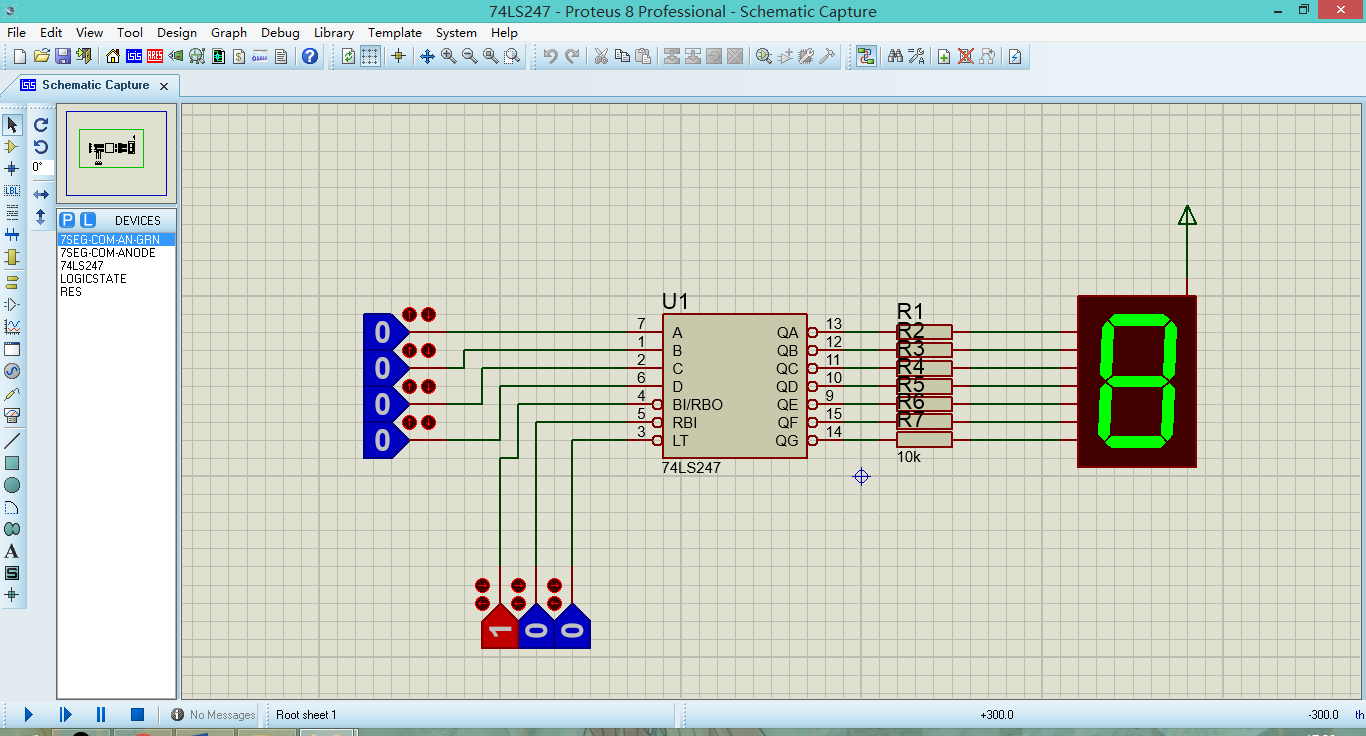

 配数码管截图一张O(∩_∩)O~~
