SD2.0 Specification简述

本文章主要记录对SD2.0协议的理解，参考的资料为：

• SD Specifications Part 1 Physical Layer Specification Version 2.00
• SD Specifications Part 3 Security Specification Version 3.00

1 特征

• 容量

标准容量卡：不超过2GB（包含）
大容量卡：大于2GB，不超过32GB（包含）

• 电压范围

高电压卡：2.7V~3.6V
双电压卡：2.7V~3.6V和低电压

在协议文档中，关于低电压并没有明确定义，可能厂商可以根据市场需求做个性化定制。

• SD卡类型

只读卡
可写可读卡

• 模式

默认模式：时钟频率为0~25MHz，数据传输速度最高达12.5MB/s（使用4根数据线）
高速模式：时钟频率为0~50MHz，数据传输速度最高达25MB/s（使用4根数据线）

• 切换功能命令
• 密码保护
• 内置写保护
• 通信

6条交流通道（1 clock line / 1 command line / 4 data line）

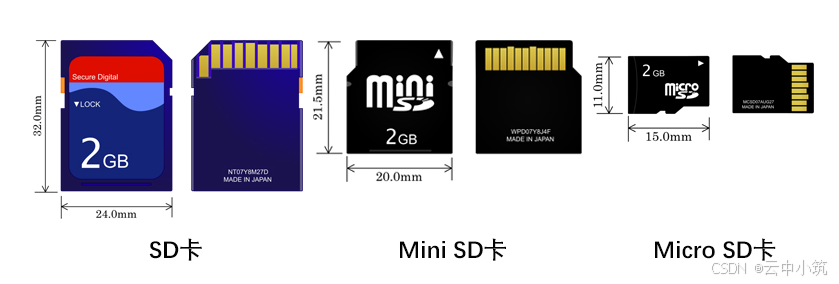

• 外形尺寸

标准SD卡尺寸（32 x 24 x 2.1 mm ，厚度为2.1mm 或1.4mm）
miniSD卡（21.5 × 20 x 1.4mm）
microSD（15 x 11 x 1mm）

• 速度等级

class0：不指定
class2：>= 2MB/s
class4：>= 4MB/s
class6：>= 6MB/s
大容量卡的速度至少要达到class2

2 概念

详情参考文章：SD2.0 Specification之基础概念

3 功能详情

3.1 初始化与识别

详情参考文章：SD2.0 Specification之上电初始化

3.2 状态转换关系

详情参考文章： SD2.0 Specification之状态关系

3.3 写保护管理

详情参考文章： SD2.0 Specification之写保护

3.4 功能切换

详情参考文章： SD2.0 Specification之功能切换

3.5 大容量卡与标准容量卡的命令差异

详情参考文章： SD2.0 Specification之大容量卡与标准容量卡的命令差异

3.6 CRC(Cyclic Redundancy Code)

详情参考文章： SD2.0 Specification之CRC(Cyclic Redundancy Code)

3.7 SD卡寄存器(Card Register)

详情参考文章： SD2.0 Specification之SD卡寄存器(Card Register)

3.8 时钟(频率)与时序

详情参考文章： SD2.0 Specification之时钟(频率)与时序

3.9 CPRM

详情参考文章： SD2.0 Specification之CPRM(Content Protection for Recordable Media)

3.10 命令

详情参考文章： SD2.0 Specification之命令(Commands)

3.11 响应

详情参考文章： SD2.0 Specification之响应(Responses)

3.12 状态信息

详情参考文章： SD2.0 Specification之状态信息(Status information)
